GW Instek 다채널 회생형 배터리 충·방전 테스트 솔루션 GBC/GBR 시리즈

MODEL: GBC/GBR
브랜드: GWINSTEK

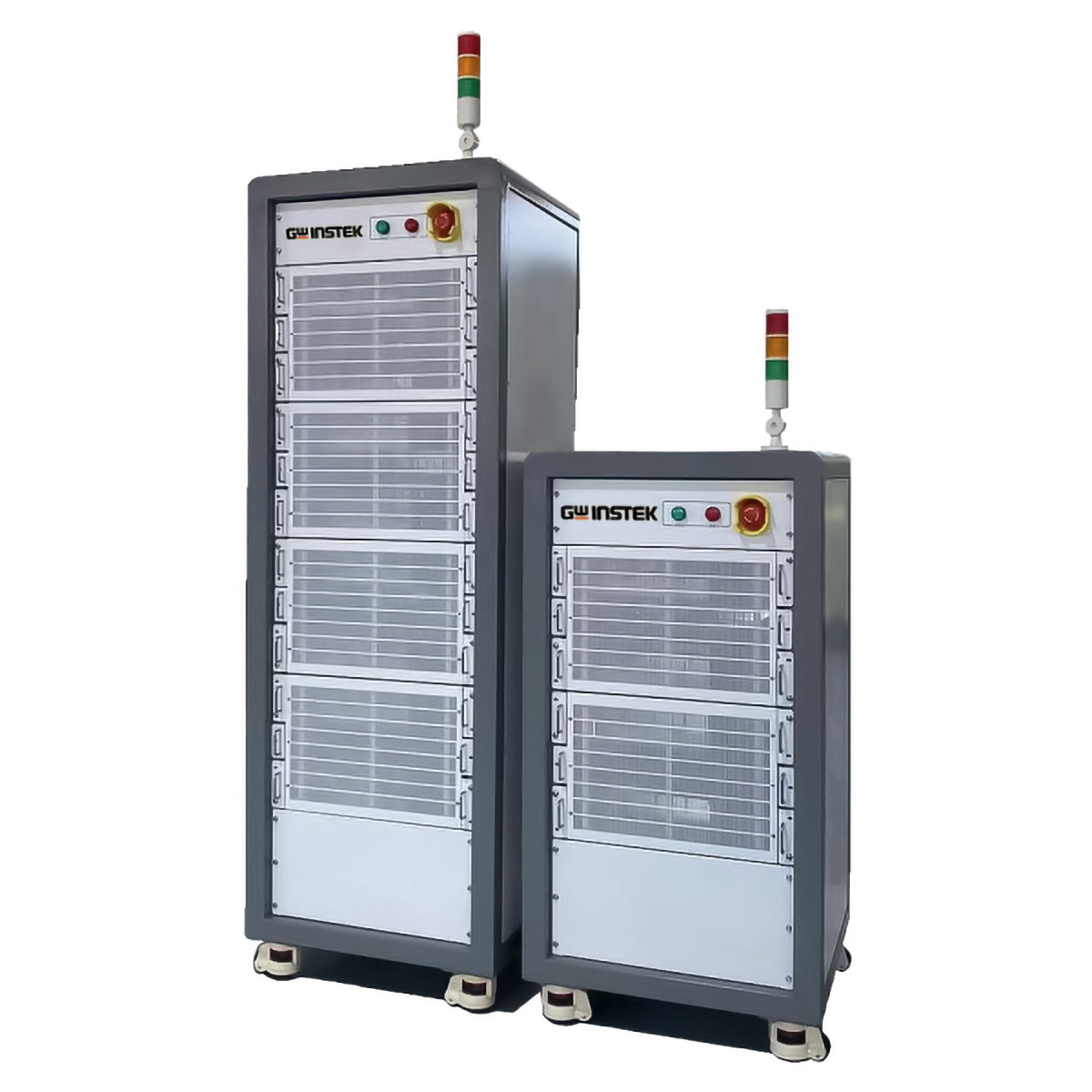

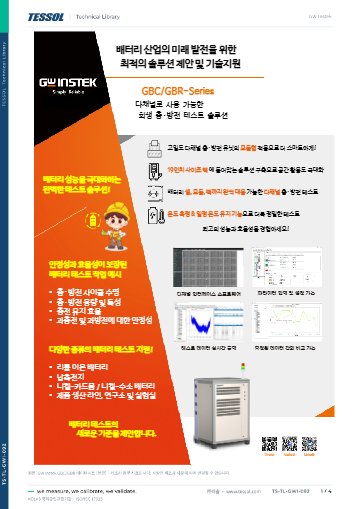

제품 자료: 데이터시트 (한글)

종합 카달로그

제품문의 구매하기

방전 에너지를 되돌리며
충·방전하는 배터리 사이클러

GW Instek GBC/GBR 시리즈 다채널 회생형 배터리 충·방전 테스트 시스템

견적 받기

GW Instek GBC/GBR 시리즈는 5 V · 6 V 셀용 GBC와 30 V ~ 2000 V 모듈·팩용 GBR을 19 in 랙에 구성하는 모듈형 다채널 회생형 배터리 충·방전 테스트 시스템(배터리 사이클러)입니다. 셀과 팩의 수명, 용량, 충전 유지 효율을 시험합니다.

방전 에너지를 전원 쪽으로 되돌리는 회생 효율이 92 % 이상이고 역률이 최대 0.99이므로, 다채널을 장시간 운전해도 시험실의 전력 부담과 발열이 낮게 유지됩니다. 모델에 따라 랙당 1–128채널로 구성하는 이 시스템은 (주)테솔이 국내에 공식 공급합니다.

92 % 이상

방전 에너지 회생 효율

0.99

최대 역률

2000 V

GBR 최대 출력 전압

1 ~ 128채널

19 in 랙당 구성(모델별)

특징

회생 방식으로 줄이는
시험실 전력 부담

핵심 특징	현장에서 달라지는 점
셀부터 팩까지 한 계열	5 V · 6 V 셀에서 2000 V 모듈·팩까지 같은 시스템 구조로 시험하므로 소프트웨어와 운용 절차를 통일합니다.
92 % 이상 회생 효율	방전 에너지를 열로 버리지 않고 전원으로 되돌리므로 대규모 사이클 시험의 전기료와 냉각 부담을 줄입니다.
높은 역률	역률이 최대 0.99라 시험실 수전 설비의 무효 전력 부담이 작습니다.
정밀 분해능	전압 0.1 mV, 전류 0.1 mA 단위로 제어해 셀 사이의 미세한 전압 편차까지 비교합니다.
다채널 병렬과 전압 일관성 시험	채널을 병렬로 연결해 대전류 시험을 하며, 단일 배터리의 전압 일관성 시험도 지원합니다.
보호와 데이터 보존	역접속, 단락, 과전압, 과전류, 과열을 차단하고 데이터 손실을 방지하므로 장시간 시험이 중단돼도 기록이 유지됩니다.

시스템 구성

셀·모듈·팩별
시리즈 선택 기준

시리즈는 시험 대상의 전압으로 정합니다. 5 V · 6 V 단일 셀은 GBC, 30–270 V 모듈과 팩은 GBR(300 V 이하), 400–2000 V 팩은 GBR(300 V 초과)을 선택합니다. 300 V 초과 모델은 전압·전류 분해능이 1 mV · 1 mA이므로 시험에 필요한 정밀도와 함께 검토하세요.

전류와 채널 수는 서로 반비례하는 관계입니다. GBC-6V4000A는 랙당 2채널에 ±4000 A, GBR-30V5A는 랙당 128채널에 ±5 A로 구성되므로, 동시에 시험할 셀 수와 1셀당 충·방전 전류를 먼저 정하면 모델이 좁혀집니다.

온도 측정과 정온 제어

배터리 표면 온도 측정과 정온 제어를 함께 진행하므로 충·방전 전류별 발열과 용량 변화를 같은 조건에서 비교할 수 있습니다. 통신은 RS-485, TCP/IP, CAN을 지원하며, DBC 파일을 한 번에 불러와 CAN 신호를 설정합니다.

사양

모델별 전압·전류와
채널 구성

아래 세 표에는 GBC 11개 모델, GBR 300 V 이하 26개 모델, GBR 300 V 초과 9개 모델의 충전·방전 전압 범위, 전류 범위, 랙당 최대 채널을 정리했으며, 마지막 표는 시리즈 공통 사양입니다.

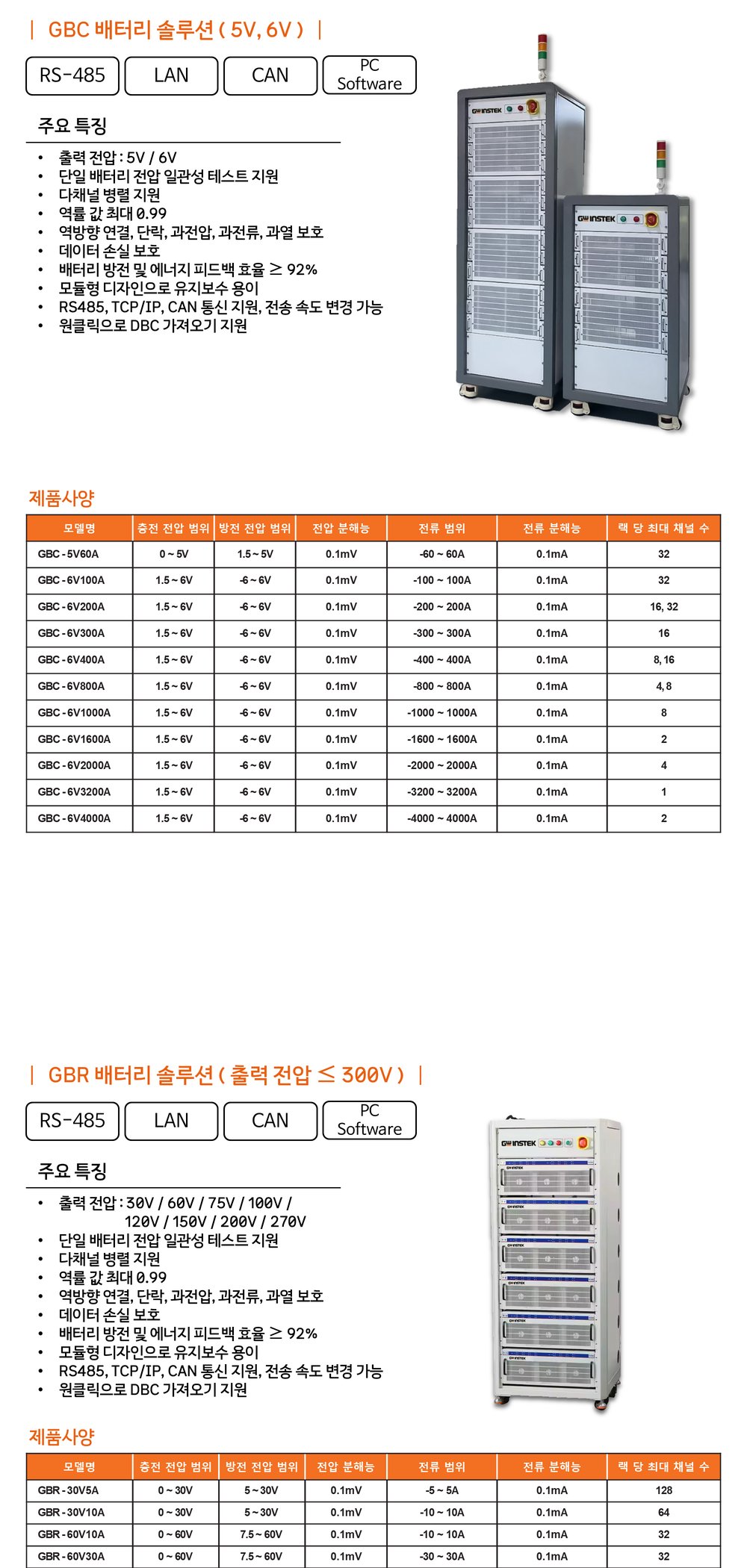

GBC 시리즈 (5 V · 6 V 셀용)

모델	충전 전압 범위	방전 전압 범위	전류 범위	랙당 최대 채널
GBC-5V60A	0 ~ 5 V	1.5 ~ 5 V	±60 A	32
GBC-6V100A	1.5 ~ 6 V	-6 ~ 6 V	±100 A	32
GBC-6V200A	1.5 ~ 6 V	-6 ~ 6 V	±200 A	16 / 32
GBC-6V300A	1.5 ~ 6 V	-6 ~ 6 V	±300 A	16
GBC-6V400A	1.5 ~ 6 V	-6 ~ 6 V	±400 A	8 / 16
GBC-6V800A	1.5 ~ 6 V	-6 ~ 6 V	±800 A	4 / 8
GBC-6V1000A	1.5 ~ 6 V	-6 ~ 6 V	±1000 A	8
GBC-6V1600A	1.5 ~ 6 V	-6 ~ 6 V	±1600 A	2
GBC-6V2000A	1.5 ~ 6 V	-6 ~ 6 V	±2000 A	4
GBC-6V3200A	1.5 ~ 6 V	-6 ~ 6 V	±3200 A	1
GBC-6V4000A	1.5 ~ 6 V	-6 ~ 6 V	±4000 A	2

GBR 시리즈 (출력 전압 300 V 이하)

모델	충전 전압 범위	방전 전압 범위	전류 범위	랙당 최대 채널
GBR-30V5A	0 ~ 30 V	5 ~ 30 V	±5 A	128
GBR-30V10A	0 ~ 30 V	5 ~ 30 V	±10 A	64
GBR-60V10A	0 ~ 60 V	7.5 ~ 60 V	±10 A	32
GBR-60V30A	0 ~ 60 V	7.5 ~ 60 V	±30 A	32
GBR-60V60A	0 ~ 60 V	7.5 ~ 60 V	±60 A	16
GBR-60V100A	0 ~ 60 V	7.5 ~ 60 V	±100 A	8
GBR-60V200A	0 ~ 60 V	7.5 ~ 60 V	±200 A	4
GBR-75V10A	0 ~ 75 V	7.5 ~ 75 V	±10 A	64
GBR-75V30A	0 ~ 75 V	7.5 ~ 75 V	±30 A	32
GBR-75V60A	0 ~ 75 V	7.5 ~ 75 V	±60 A	16
GBR-75V100A	0 ~ 75 V	7.5 ~ 75 V	±100 A	8
GBR-75V200A	0 ~ 75 V	7.5 ~ 75 V	±200 A	4
GBR-100V30A	0 ~ 100 V	10 ~ 100 V	±30 A	32
GBR-100V60A	0 ~ 100 V	10 ~ 100 V	±60 A	16
GBR-100V100A	0 ~ 100 V	10 ~ 100 V	±100 A	8
GBR-100V200A	0 ~ 100 V	10 ~ 100 V	±200 A	4
GBR-120V50A	0 ~ 120 V	10 ~ 120 V	±50 A	16
GBR-120V100A	0 ~ 120 V	10 ~ 120 V	±100 A	8
GBR-120V200A	0 ~ 120 V	10 ~ 120 V	±200 A	4
GBR-120V400A	0 ~ 120 V	10 ~ 120 V	±400 A	2
GBR-150V50A	0 ~ 150 V	10 ~ 150 V	±50 A	16
GBR-150V100A	0 ~ 150 V	10 ~ 150 V	±100 A	8
GBR-150V200A	0 ~ 150 V	10 ~ 150 V	±200 A	4
GBR-150V400A	0 ~ 150 V	10 ~ 150 V	±400 A	2
GBR-200V100A	0 ~ 200 V	10 ~ 200 V	±100 A	4
GBR-270V100A	0 ~ 270 V	10 ~ 270 V	±100 A	4

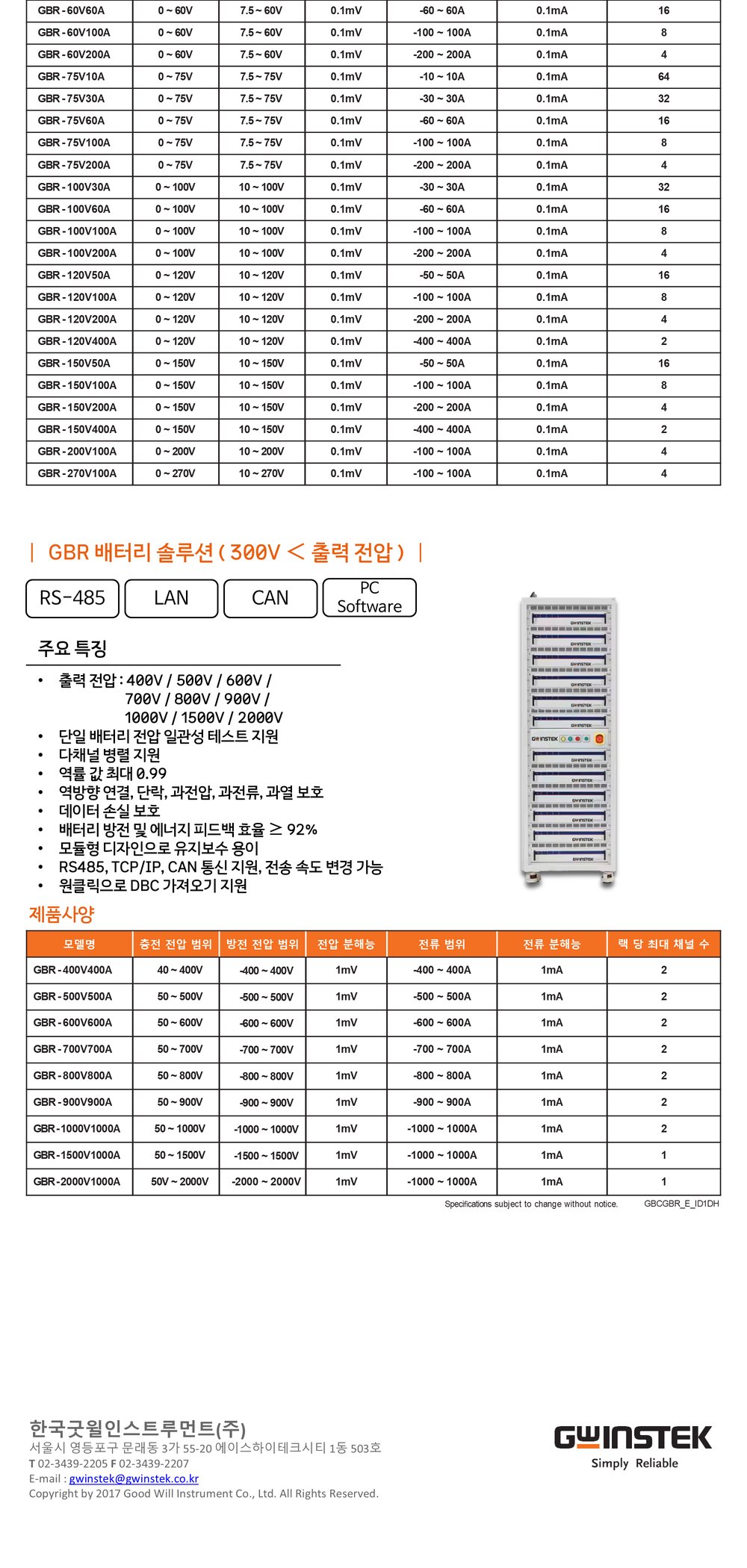

GBR 시리즈 (출력 전압 300 V 초과)

모델	충전 전압 범위	방전 전압 범위	전류 범위	랙당 최대 채널
GBR-400V400A	40 ~ 400 V	-400 ~ 400 V	±400 A	2
GBR-500V500A	50 ~ 500 V	-500 ~ 500 V	±500 A	2
GBR-600V600A	50 ~ 600 V	-600 ~ 600 V	±600 A	2
GBR-700V700A	50 ~ 700 V	-700 ~ 700 V	±700 A	2
GBR-800V800A	50 ~ 800 V	-800 ~ 800 V	±800 A	2
GBR-900V900A	50 ~ 900 V	-900 ~ 900 V	±900 A	2
GBR-1000V1000A	50 ~ 1000 V	-1000 ~ 1000 V	±1000 A	2
GBR-1500V1000A	50 ~ 1500 V	-1500 ~ 1500 V	±1000 A	1
GBR-2000V1000A	50 ~ 2000 V	-2000 ~ 2000 V	±1000 A	1

시리즈 공통 사양

항목	사양
전압 · 전류 분해능 (GBC, GBR 300 V 이하)	0.1 mV · 0.1 mA
전압 · 전류 분해능 (GBR 300 V 초과)	1 mV · 1 mA
방전 에너지 회생 효율	92 % 이상
역률	최대 0.99
랙 규격 / 랙당 채널	19 in / 모델에 따라 1–128채널
대상 배터리	리튬 이온, 납축전지, 니켈-카드뮴, 니켈-수소
통신	RS-485, TCP/IP(LAN), CAN, DBC 일괄 불러오기
온도	측정 및 정온 제어
보호 기능	역접속, 단락, 과전압, 과전류, 과열, 데이터 손실 방지
시험 기능	단일 배터리 전압 일관성 시험, 다채널 병렬 운전, 충·방전 사이클 수명·용량·충전 유지 효율 시험

활용 분야

배터리 충·방전 시험이
필요한 현장

배터리 셀 — 5 V · 6 V 셀의 수명과 용량을 채널별로 시험합니다.
모듈 · 팩 — 30 V부터 2000 V까지 배터리 모듈과 팩의 충·방전 특성을 시험합니다.
배터리 종류별 시험 — 리튬 이온, 납축전지, 니켈 계열 배터리를 같은 시스템에서 시험합니다.
생산 라인 · 연구소 — 충·방전 사이클과 충전 유지 효율을 확인합니다.

선택 가이드

시험 대상별
권장 시리즈

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
5 V · 6 V 단일 셀을 다채널로 시험할 때	GBC	±60 A에서 ±4000 A까지 전류를 고르며 최대 32채널을 구성합니다.
30–270 V 모듈과 팩을 시험할 때	GBR (300 V 이하)	전압별로 5 A에서 400 A까지 선택하고 랙당 최대 128채널을 구성합니다.
400–2000 V 대형 팩을 시험할 때	GBR (300 V 초과)	전류 400 A에서 1000 A까지 지원하고 1 mV · 1 mA 분해능입니다.
배터리 임피던스와 전압을 간이 측정할 때	GBM-3300 · GBM-3080 · GBM-3100H	충·방전 시험 없이 배터리 상태를 측정하는 배터리 미터입니다.

구성·옵션

시리즈별 구성과
랙당 채널

시리즈	모델 예	전류 범위 · 랙당 채널
GBC 5 V · 6 V	GBC-5V60A ~ GBC-6V4000A	±60 ~ ±4000 A · 1–32채널
GBR 30–270 V	GBR-30V5A ~ GBR-270V100A	±5 ~ ±400 A · 2–128채널
GBR 400–2000 V	GBR-400V400A ~ GBR-2000V1000A	±400 ~ ±1000 A · 1–2채널

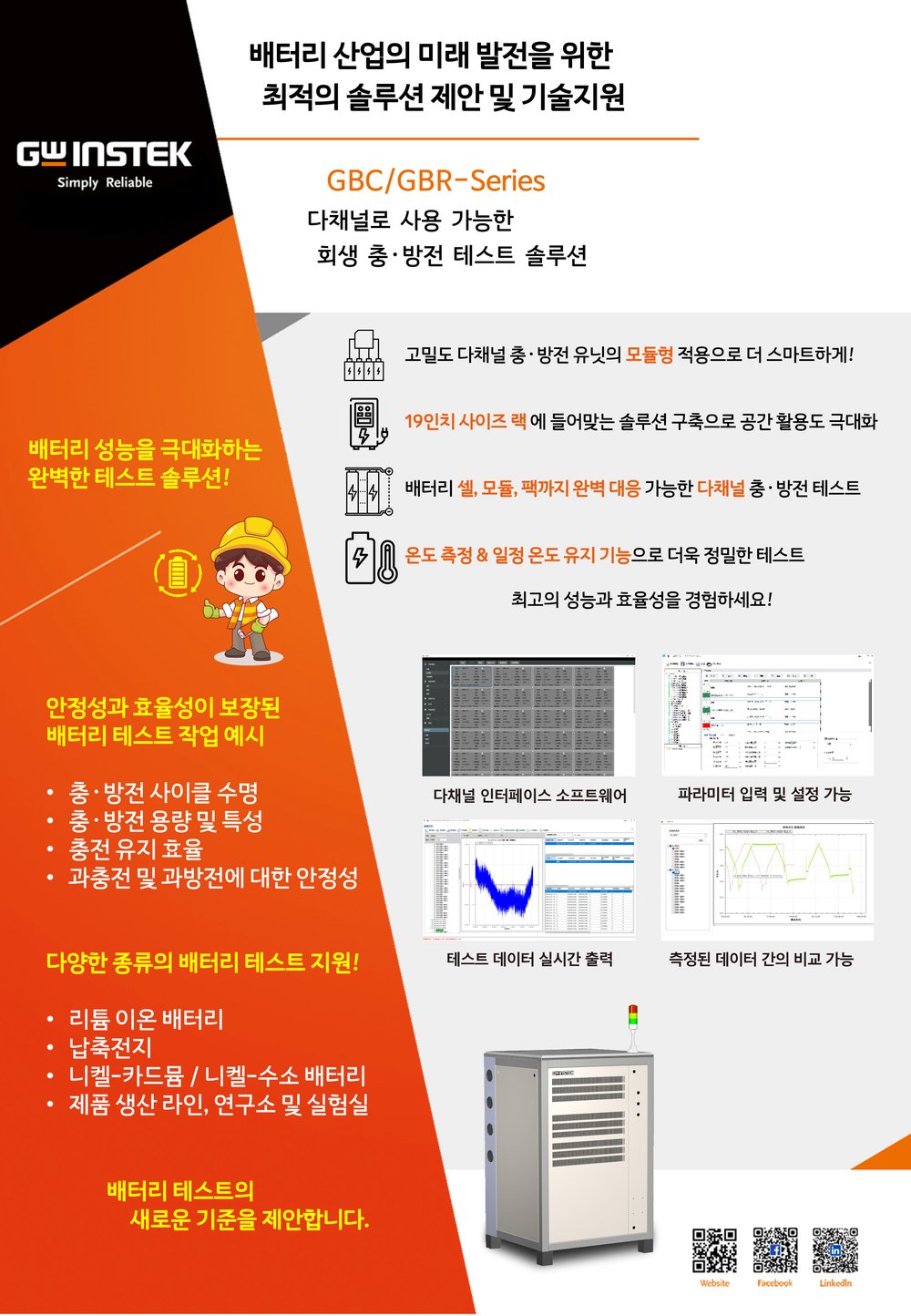

제품 상세 이미지

GBC/GBR과 함께 보는
배터리 측정 장비

GBC와 GBR은 시험 대상이 어떻게 다릅니까?
GBC는 5 V · 6 V 셀용이고 GBR은 30 V ~ 2000 V 모듈·팩용입니다. 400 V 이상 팩은 GBR의 300 V 초과 모델을 선택합니다.
GBC/GBR 시리즈의 회생 효율은 얼마입니까?
방전 에너지 회생 효율은 92 % 이상이며 역률은 최대 0.99입니다. 다채널을 동시에 장시간 운전하는 시험실의 전력 설계에도 이 값을 기준으로 사용할 수 있습니다.
GBC/GBR 시리즈는 어떤 통신으로 제어할 수 있습니까?
RS-485, TCP/IP(LAN), CAN을 지원합니다. CAN 신호는 DBC 파일을 한 번에 불러와 설정합니다.
GBC/GBR 한 랙에는 채널을 몇 개까지 구성할 수 있습니까?
모델에 따라 19 in 랙당 1–128채널입니다. GBR-30V5A가 128채널로 가장 많으며, 대전류 모델일수록 채널 수가 줄어듭니다.
GBC/GBR 시리즈로 어떤 배터리를 시험할 수 있습니까?
리튬 이온, 납축전지, 니켈-카드뮴, 니켈-수소 배터리를 시험할 수 있습니다. 충·방전 사이클 수명과 용량, 충전 유지 효율을 함께 확인합니다.

GW Instek 다채널 회생형 배터리 충·방전 테스트 솔루션 GBC/GBR 시리즈
