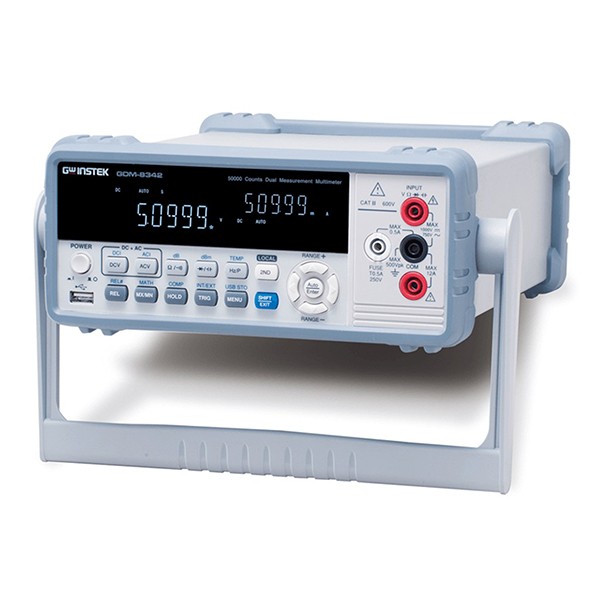

GW Instek GDM-8342/8341 4 ¾ 디지트 듀얼 측정 멀티미터, GDM-834x
NEW

GW Instek GDM-8342/8341 4 ¾ 디지트 듀얼 측정 멀티미터, GDM-834x

MODEL
GDM-8342/8341
브랜드
GWINSTEK

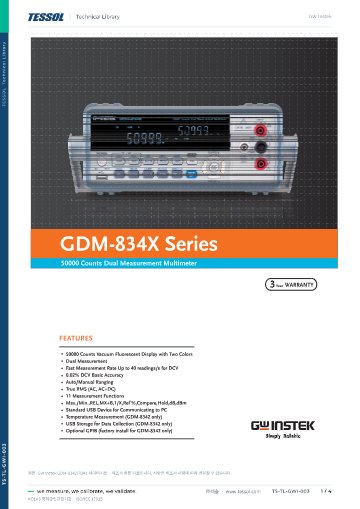

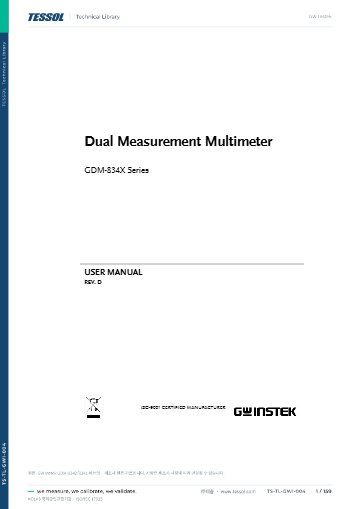

제품 자료
제품문의 구매하기

기존 GDM-8246 프로그램을
그대로 쓰는 듀얼 측정 멀티미터

GW Instek GDM-8342 · GDM-8341 듀얼 측정 멀티미터

견적 받기

GW Instek GDM-8342/8341 듀얼 측정 멀티미터(벤치 DMM)는 4¾자리 50,000카운트 VFD 화면에 두 측정값을 함께 표시합니다. DCV 기본 정확도는 0.02 %이며, 전압·전류·저항·정전용량·온도까지 11가지 기능을 측정합니다.

측정 속도는 빠름·보통·느림 가운데 선택할 수 있고 DCV는 최대 초당 40회로 읽으며, 자동·수동 레인지로 검사 시간을 조절합니다. GDM-8246과 명령이 호환되므로 기존 제어 프로그램을 그대로 사용할 수 있습니다. 이 멀티미터는 (주)테솔이 국내에 공식 공급합니다.

4¾자리

50,000카운트 VFD 화면

0.02 %

DCV 기본 정확도

40회/초

DCV 최대 측정 속도

11가지

측정 기능

특징

듀얼 측정과
속도 선택의 구성

핵심 특징현장에서 달라지는 점

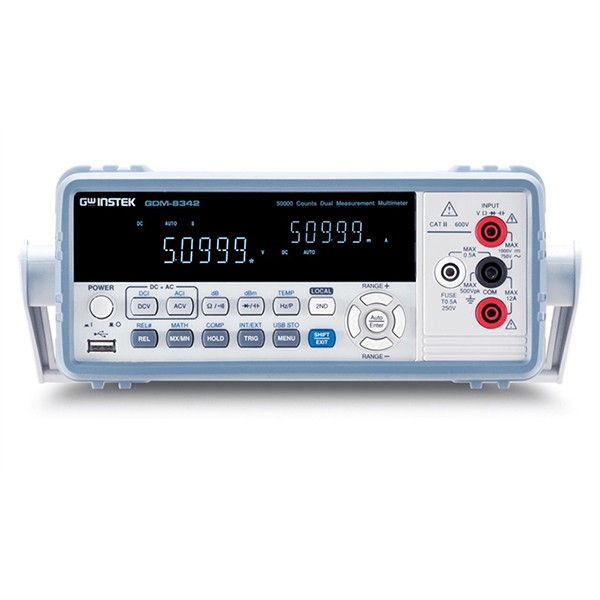

VFD 듀얼 측정두 항목을 동시에 측정해 VFD 화면에 표시하므로 전압과 주파수 같은 쌍을 연결 변경 없이 확인합니다.
측정 속도 3단계빠름은 라인 검사, 느림은 정밀 확인에 맞춰 선택하므로 같은 장비에서 속도와 안정도를 조절합니다.
USB 메모리 CSV 저장GDM-8342는 측정값을 USB 메모리에 CSV로 저장하므로 PC 없이도 기록이 남습니다.
True RMSAC와 AC+DC 값을 실효값으로 측정해 왜곡 파형의 오차를 줄입니다.
연산 기능MX+B, 1/X, Ref%, dB, dBm 계산이 본체에서 처리되어 환산 작업이 줄어듭니다.
무료 엑셀 애드인엑셀에서 설정 제어와 데이터 기록을 처리하므로 별도 개발 없이 로그 파일을 만듭니다.

속도·정확도

측정 속도 선택과
정확도 표기 읽기

DCV는 빠름 설정에서 최대 초당 40회로 읽고, 정확도는 ±(읽은 값의 % + 자릿수) 형식으로 1년, 23 °C ± 5 °C 조건의 값입니다. 라인 검사에서는 빠름, 기준값 확인에서는 느림으로 설정하세요.

측정 속도 3단계 선택

전면 메뉴에서 빠름, 보통, 느림을 선택하면 같은 입력에서도 갱신 속도와 안정도가 달라집니다. 라인에서는 한 가지 설정으로 고정해 작업자 간 판독 차이를 없애세요.

모델 구성

8341·8342·8342G
세 구성의 기능 구분

8341은 USB Device 포트만 갖춘 기본형이고, 8342는 USB Host와 온도 측정, USB 메모리 저장을 더했으며, 8342G는 여기에 GPIB 인터페이스를 공장에서 장착한 구성입니다. 주문할 때는 모델명을 정확히 지정하세요.

USB와 GPIB 연결 구성

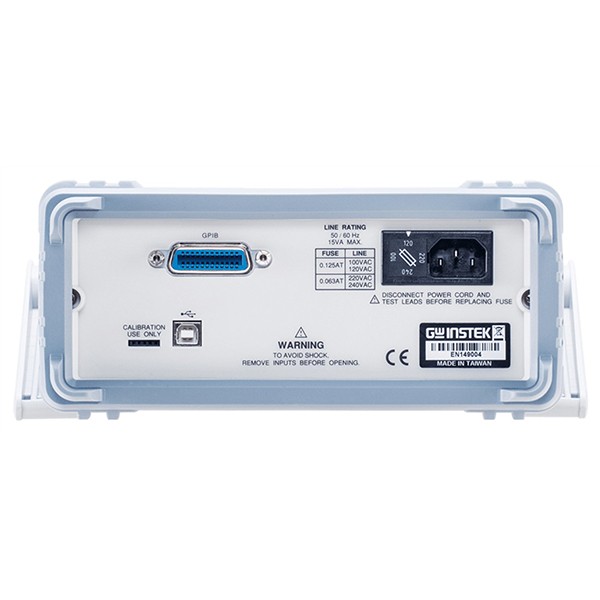

8342에서는 전면 USB Host 포트에 USB 메모리를 꽂고, 8342G는 후면 GPIB 커넥터로 기존 시험 시스템에 편입합니다. 케이블은 GTL-246(USB)과 GTL-248(GPIB)을 사용하세요.

교정 관리

교정 이력과
주기 관리

교정 이력이 쌓인 기존 장비는 같은 조건으로 점검을 이어 가는 편이 추세 비교에 유리합니다. 정확도는 1년 기준이므로 교정 주기도 이 기준으로 정하세요. 교정 일정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내합니다.

사용 방법

GDM-8341 · 8342
USB 설정과 Excel Add-In 기록

GDM-8341과 GDM-8342는 후면 USB Device 포트로 PC에 연결하면 가상 COM 포트로 인식되고, Excel Add-In으로 측정값을 워크시트에 기록합니다. GDM-8342G는 공장 장착 GPIB로 기존 시험 시스템에 연결합니다.

소프트웨어·도구하는 일
EXCEL ADDINS (GDM-8351/GDM-834x)Excel에서 계측기 연결, 측정 항목 설정, 로깅과 차트 작성
GDM-834X USB DriverUSB Device 포트를 가상 COM 포트로 인식(Win XP용, Win 10용)
LabVIEW DriverLabVIEW 2011 이상에서 제어
SCPI 원격 명령시리얼 터미널에서 측정 기능과 레인지 설정

처음 연결하는 순서

순서할 일
1USB 드라이버와 Excel Add-In(Setup.exe), NI VISA Run-Time을 PC에 설치하세요.
2USB 케이블(GTL-246)로 후면 Type B 포트와 PC를 연결하고 장치 관리자에서 COM 포트 번호를 확인합니다.
3본체에서 MENU → I/O → USB로 들어가 통신 속도(9600 ~ 115200)를 정하고 Enter와 EXIT를 누르세요.
4Excel에서 Connect to Multimeter → Search → Select Address에서 계측기를 고르고 Connect를 누릅니다.
5Setup Multimeter에서 측정 항목·레인지·속도를 정하고 Setup/Run Logging Worksheet에서 시작 조건과 간격을 설정한 뒤 Play를 눌러 기록하세요.

GDM-834x SCPI 명령 예시

명령하는 일
CONF:VOLT:DC 5DC 전압, 5 V 레인지로 설정
CONF:VOLT:ACAC 전압을 자동 레인지로 설정
CONF:VOLT:DCACDC+AC 전압을 자동 레인지로 설정
CONF:CURR:DC 50e-3DC 전류 레인지를 50mA로 설정

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

Excel Add-In은 매크로를 허용해야 동작하며 Windows 11과 GPIB 연결에서는 사용할 수 없습니다. 통신 설정은 패리티 없음, 8 데이터 비트, 1 정지 비트입니다.

사양

GDM-834x의
11기능 DMM 사양

항목GDM-8341GDM-8342GDM-8342G
USB Device지원지원지원
USB Host미지원지원지원
GPIB미지원미지원지원 (공장 장착)
온도 측정 (J · T · K 열전대)미지원지원지원
USB 메모리 CSV 저장미지원지원지원
화면4¾자리, 50,000카운트, VFD4¾자리, 50,000카운트, VFD4¾자리, 50,000카운트, VFD
DCV 기본 정확도0.02 %0.02 %0.02 %

시리즈 공통 사양

항목사양
화면4¾자리, 50,000카운트, VFD 2색 디스플레이
DCV 기본 정확도0.02 %
정확도 표기±(읽은 값의 % + 자릿수), 1년, 23 °C ± 5 °C
측정 속도DCV 최대 초당 40회, 빠름 · 보통 · 느림 선택
측정 기능11가지, 자동 · 수동 레인지
연산 기능Max/Min, REL, MX+B, 1/X, Ref%, Compare, Hold, dB, dBm
오버레인지10 A 범위를 제외한 전 범위 20 %
DCV 레인지500.00 mV · 5.0000 V · 50.000 V · 500.00 V · 1000.0 V
DCV 분해능10 µV · 100 µV · 1 mV · 10 mV · 100 mV
DCV 입력 저항10 MΩ 또는 >10 GΩ (500 mV · 5 V), 11.1 MΩ (50 V), 10.1 MΩ (500 V), 10 MΩ (1000 V)
DCV 정확도0.02+4 (전 레인지)
저항 레인지500.00 Ω · 5.0000 kΩ · 50.000 kΩ · 500.00 kΩ · 5.0000 MΩ · 50.000 MΩ
저항 분해능10 mΩ · 100 mΩ · 1 Ω · 10 Ω · 100 Ω · 1 kΩ
저항 테스트 전류0.83 mA · 0.83 mA · 83 µA · 8.3 µA · 830 nA · 560 nA//10 MΩ
저항 정확도0.10+5 (500 Ω), 0.10+3 (5 kΩ ~ 5 MΩ), 0.30+3 (50 MΩ), 500 Ω · 5 kΩ는 REL 켠 상태
DCI 레인지500.00 µA · 5.0000 mA · 50.000 mA · 500.00 mA · 5.0000 A · 10.000 A
DCI 분해능10 nA · 100 nA · 1 µA · 10 µA · 100 µA · 1 mA
DCI Burden 전압최대 0.06 V · 0.6 V · 0.14 V · 1.4 V · 0.5 V · 0.8 V
DCI 정확도0.05+5 (500 µA), 0.05+4 (5 mA · 50 mA), 0.10+4 (500 mA), 0.25+5 (5 A · 10 A)
도통 테스트5000.0 Ω, 분해능 100 mΩ, 테스트 전류 0.83 mA, 정확도 0.10+5
다이오드 테스트5.0000 V, 분해능 100 µV, 테스트 전류 0.83 mA, 정확도 0.05+5
정전용량 레인지5.000 nF · 50.00 nF · 500.0 nF · 5.000 µF · 50.00 µF
정전용량 분해능0.001 nF · 0.01 nF · 0.1 nF · 1 nF · 10 nF
정전용량 테스트 전류8.3 µA · 8.3 µA · 83 µA · 0.56 mA · 0.83 mA
정전용량 정확도2.00+4 (500 nF 이상), 2.00+10 (1~5 nF · 10~50 nF), 2.00+20 (0.5~1 nF), 2.00+30 (5~10 nF)
ACV 레인지500.00 mV · 5.0000 V · 50.000 V · 500.00 V · 750.0 V (True RMS)
ACV 분해능10 µV · 100 µV · 1 mV · 10 mV · 100 mV
ACV 정확도30 Hz~50 Hz: 1.00+40 (500 mV), 1.00+20 (5 V · 50 V) / 50 Hz~10 kHz: 0.50+15 (500 V · 750 V)
ACI 레인지500.00 µA · 5.0000 mA · 50.000 mA · 500.00 mA · 5.0000 A · 10.000 A (True RMS)
ACI 분해능10 nA · 100 nA · 1 µA · 10 µA · 100 µA · 1 mA
ACI 정확도30 Hz~50 Hz: 1.50+50 (500 µA), 1.50+40 (5 mA ~ 500 mA), 2.00+40 (5 A · 10 A)
AC+DC 정확도AC 정확도 + 10디지트
주파수/주기10 Hz~500 Hz 0.01+5, 500 Hz~500 kHz 0.01+3, 500 kHz~1 MHz 0.01+5
온도 (GDM-8342)-200 °C ~ +300 °C, 분해능 0.1 °C, J · T · K 열전대, 정확도 2 °C (프로브 · 접점 오차 제외)
인터페이스USB Device, USB Host (GDM-8342), GPIB 선택
AC 입력 전원AC 100 V/120 V/220 V/240 V ±10 %, 50~60 Hz
소모 전력최대 15 VA
치수 및 무게265 mm × 107 mm × 302 mm (폭×높이×깊이), 약 2.9 kg
기본 구성안전 지침서, 전원 코드, 테스트 리드 GTL-207, 사용 설명서 CD
선택 액세서리GTL-246 USB 케이블(USB 2.0 A-B 타입, 1200 mm), GTL-248 GPIB 케이블(2000 mm), GTL-251 GPIB-USB-HS(High Speed), GRA-422 랙 어댑터 패널(19인치, 2U), GTL-205 온도 프로브 어댑터(열전대, K 타입)
선택 옵션GPIB 인터페이스 (GDM-8342 공장 장착)

활용 분야

벤치 측정이 필요한
실험·검사 현장

  • 교정실·실험실 — 교정 이력을 이어 가며 벤치 기준 측정에 사용합니다.
  • 교육 실습 — 두 값을 한 화면에 표시해 전압과 주파수의 관계를 설명합니다.
  • 생산 라인 점검 — 측정 속도를 선택해 품목별 검사 시간을 조절합니다.
  • 전자 부품 점검 — 저항, 정전용량, 다이오드를 같은 본체에서 측정합니다.

선택 가이드

8341·8342와
TFT 모델 비교

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
전압·저항 중심의 기본 벤치 측정GDM-8341USB Device 포트만 갖춘 기본형 구성입니다.
열전대 온도와 USB 메모리 저장이 필요할 때GDM-83428341 구성에 USB Host, 온도 측정, USB 저장을 더했습니다.
기존 시험 시스템의 GPIB에 연결할 때GDM-8342G8342 구성에 GPIB 인터페이스를 공장 장착합니다.
TFT 화면과 A.I. 자동 인식이 필요할 때GW Instek GDM-904x50,000카운트 4.3인치 TFT 화면에 DCV 0.02 %를 갖춥니다.

구성·옵션

GDM-834x 기본 구성과
선택 액세서리

구분항목
기본 구성안전 지침서, 전원 코드, 테스트 리드 GTL-207, 사용 설명서 CD
옵션GPIB 인터페이스 (GDM-8342 공장 장착)
선택 액세서리GTL-246 USB 케이블, GTL-248 GPIB 케이블, GTL-251 GPIB-USB-HS
선택 액세서리GRA-422 랙 어댑터 패널(19인치, 2U), GTL-205 온도 프로브 어댑터
