GW Instek GDM-9042 & GDM-9041 듀얼 측정 벤치형 멀티미터

MODEL: GDM-904X 시리즈
브랜드: GWINSTEK

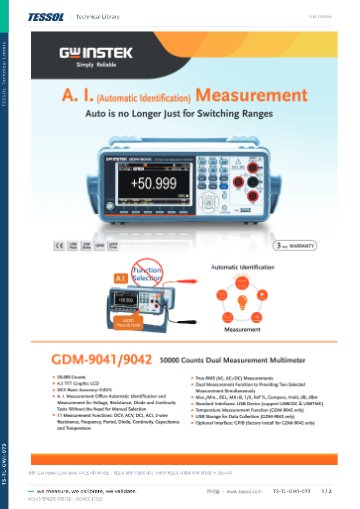

제품 자료: 데이터시트

종합 카달로그

제품문의 구매하기

프로브만 대면 측정 기능을
알아서 고르는 벤치 멀티미터

GW Instek GDM-9041 · GDM-9042 듀얼 측정 멀티미터

견적 받기

GW Instek GDM-9041/9042 듀얼 측정 멀티미터(벤치 DMM)는 50,000카운트 4.3인치 TFT 화면에 두 측정값을 함께 표시합니다. 프로브를 대면 전압·저항·다이오드·도통을 자동 판별하는 A.I. 측정을 갖춘 교육·생산 라인용 장비입니다.

DC 전압 기본 정확도 0.02 %와 True RMS 측정으로 전압, 전류, 저항 점검에 폭넓게 사용하며, 기능 전환 횟수가 줄어 다품종 검사 시간이 단축됩니다. 이 멀티미터는 (주)테솔이 국내에 공식 공급합니다.

50,000카운트

4.3인치 TFT 화면

0.02 %

DCV 기본 정확도

11가지

측정 기능 (9042 기준)

A.I.

측정 기능 자동 판별

특징

교육·생산 라인용
범용 구성

핵심 특징	현장에서 달라지는 점
50,000카운트 TFT 화면	4.3인치 그래픽 화면에 두 값을 크게 표시하므로 작업자가 멀리서도 판독합니다.
듀얼 측정	선택한 두 항목을 한 번에 측정해 전압과 주파수 같은 쌍을 연결 변경 없이 확인합니다.
A.I. 자동 인식	프로브를 대는 것만으로 전압, 저항, 다이오드, 도통을 판별해 기능 전환 시간이 줄어듭니다.
DCV 0.02 %	범용 벤치 측정과 부품 점검에 필요한 직류 전압 정확도를 갖췄습니다.
True RMS	AC와 AC+DC 값을 실효값으로 읽어 왜곡된 파형에서도 오차가 줄어듭니다.
비교·연산 기능	Min/Max, REL, MX+B, Compare로 합부 판정과 환산을 본체에서 처리합니다.

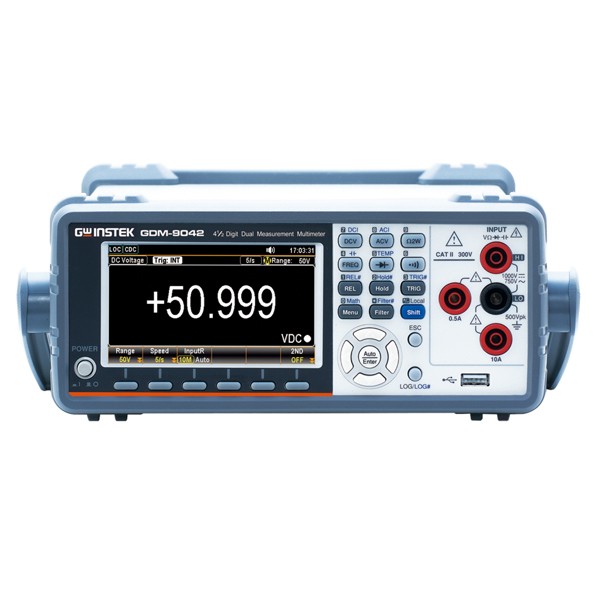

큰 표시창과 입력 단자가 있는 벤치형 멀티미터 정면

A.I. 측정

프로브를 대면
기능이 정해지는 방식

A.I. 측정은 프로브가 닿은 대상에 따라 전압, 저항, 다이오드, 도통 중 하나를 자동으로 선택합니다. 기능 전환 버튼을 누르는 횟수가 줄어 실습생이 기능을 잘못 맞춘 채 전류 단자를 측정하는 실수도 줄어듭니다.

A.I. 측정 판별 화면

저항 부품에 프로브를 대면 화면이 자동으로 저항 측정으로 바뀌고 값이 표시됩니다. 같은 프로브를 다이오드에 옮기면 다이오드 시험으로 전환됩니다.

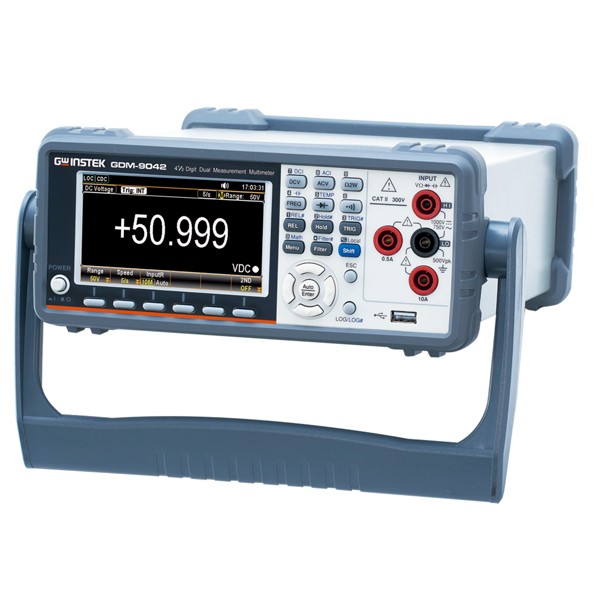

손잡이를 세운 벤치형 멀티미터 사선 모습

모델 구성

9041과 9042의
기능 구분

9042는 9041 구성에 열전대 온도 측정과 USB 저장 기능을 더했고, GPIB 옵션은 9042에만 공장 장착합니다. 9041은 USB Device 포트(USBCDC·USBTMC)로 PC와 연결하는 기본 구성이므로, 온도 측정과 데이터 저장이 필요한지를 기준으로 모델을 정하세요.

USB 포트와 GPIB 옵션 연결

모든 모델은 USB Device 포트로 PC에 연결하고, 9042는 공장에서 장착한 GPIB 인터페이스로 기존 시험 시스템에 편입합니다. 케이블은 선택 액세서리 GTL-246(USB)과 GTL-248(GPIB)을 사용하세요.

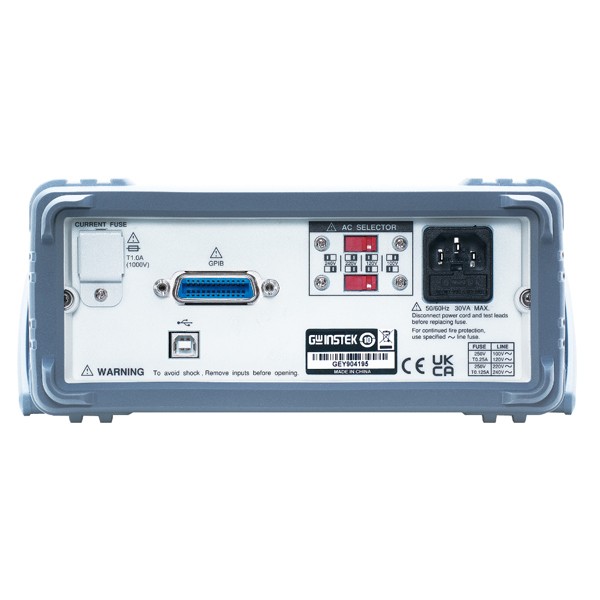

GPIB와 USB 단자, 전원부가 있는 멀티미터 후면

교정 관리

정확도 표기와
교정 주기

정확도는 ±(읽은 값의 % + 자릿수) 형식이며 1년, 23 °C ± 5 °C 조건의 값입니다. 전원을 켠 뒤 30분 이상 예열한 상태에서 사양이 적용되므로 교정과 일상 점검도 같은 조건으로 비교하세요. 교정이 필요한 경우 KOLAS 인정 범위에 해당하는지 (주)테솔이 확인해 안내합니다.

사용 방법

GDM-9041 · 9042
USB 프로토콜 설정과 PC 연결

GDM-9041과 GDM-9042는 후면 USB Device 포트(USBCDC·USBTMC)로 PC에 연결하고, PC 소프트웨어 DMM-Viewer3나 Excel Add-In으로 측정값을 기록합니다. GDM-9042는 공장 장착 GPIB 옵션과 USB 메모리 저장을 더할 수 있습니다.

소프트웨어·도구	하는 일
DMM-Viewer3 (v1.01)	GDM-904X용 PC 소프트웨어
Excel Add-In	Excel로 PC 데이터 로깅
USB Driver	USBCDC·USBTMC 연결용 드라이버
LabVIEW Driver	LabVIEW 2012 이상에서 제어

처음 연결하는 순서

순서	할 일
1	GW Instek 제품 페이지에서 USB Driver와 DMM-Viewer3를 받아 PC에 설치하세요.
2	본체에서 Menu를 누르고 Page Down으로 Interface 설정 메뉴를 연 뒤 F5(Enter)로 USB를 선택합니다.
3	F4(NEXT)로 USB - Protocol 항목으로 이동해 USB-CDC 또는 USB-TMC를 고르고 F5(Enter)로 확인하세요.
4	USB 케이블(GTL-246)로 후면 Type B 포트와 PC를 연결합니다.
5	DMM-Viewer3나 Excel Add-In에서 계측기를 연결하고 측정값 기록을 시작하세요.

기존 GDM-834X용 제어 프로그램을 이어 쓰려면 SCPI ID를 834X로 설정해 호환 모드로 운용할 수 있습니다. CDC는 가상 COM 포트로, TMC는 NI-VISA로 제어합니다.

사양

9041·9042의
50,000카운트 DMM 사양

항목	GDM-9041	GDM-9042
화면	50,000카운트, 4.3인치 TFT	50,000카운트, 4.3인치 TFT
DCV 기본 정확도	0.02 %	0.02 %
온도 측정	미지원	열전대 J · T · K
USB 저장	미지원	지원
USB Device (USBCDC · USBTMC)	지원	지원
USB Host · GPIB 옵션	미지원	지원 (GPIB는 공장 장착)

시리즈 공통 사양

항목	사양
디스플레이	4.3인치 TFT 그래픽 LCD, 50,000카운트
DC 전압	500 mV ~ 1000 V, 5개 레인지, 분해능 10 µV ~ 100 mV, 정확도 0.02 + 4
DC 전압 입력 저항	500 mV · 5 V 레인지 10 MΩ 또는 10 GΩ 초과, 50 V 11.1 MΩ, 500 V 10.1 MΩ, 1000 V 10 MΩ
AC 전압 (True RMS)	500 mV ~ 750 V, 30 Hz ~ 100 kHz, 50 Hz ~ 10 kHz 구간 정확도 0.35 ~ 0.50 + 15 ~ 40
DC 전류	500 µA ~ 10 A, 6개 레인지, 분해능 10 nA ~ 1 mA, 정확도 0.05 + 4 ~ 0.25 + 5
AC 전류 (True RMS)	500 µA ~ 10 A, 30 Hz ~ 20 kHz (5 A · 10 A는 2 kHz까지), 50 Hz ~ 2 kHz 구간 정확도 0.50 + 20 ~ 40
2선 저항	500 Ω ~ 100 MΩ, 6개 레인지, 분해능 10 mΩ ~ 10 kΩ, 정확도 0.10 + 3 ~ 5
100 MΩ 레인지 정확도	50 MΩ 이하 0.30 + 3, 50 MΩ 초과 1.75 + 3
연속성	5000.0 Ω, 분해능 100 mΩ, 정확도 0.10 + 5
다이오드 테스트	5.0000 V, 분해능 100 µV, 정확도 0.05 + 5
정전용량	5 nF ~ 50 µF, 분해능 0.001 nF ~ 10 nF, 정확도 2.00 + 4 ~ 30
주파수	10 Hz ~ 1 MHz, 정확도 0.01 + 3 ~ 5
온도 (GDM-9042)	열전대 J · T · K, -200 °C ~ +300 °C, 분해능 0.1 °C, 대표 정확도 2 °C
측정 기능	11가지: DCV, ACV, DCI, ACI, 2선 저항, 주파수, 주기, 다이오드, 도통, 정전용량, 온도(9042)
듀얼 측정	선택한 두 항목 동시 측정
연산 기능	Max/Min, REL, MX+B, 1/X, Ref%, Compare, Hold, dB, dBm
정확도 표기	±(읽은 값의 % + 자릿수), 1년, 23 °C ± 5 °C
적용 조건	전원을 켠 뒤 30분 이상, 주변 온도 +18 °C ~ +28 °C
오버레인지	전 레인지 2 %, 10 A 레인지 20 %
인터페이스	USB Device (USBCDC · USBTMC), USB Host와 GPIB 옵션은 GDM-9042 전용
크기 (폭×높이×깊이)	268 mm × 107 mm × 302 mm
중량	약 3.2 kg (옵션 제외)
기본 구성품	안전 안내문, 전원 코드, 테스트 리드 GTL-207A
선택 액세서리	GTL-205A, GTL-246, GTL-248, GDM-TL1, GSC-014, GRA-422, GRA-454

활용 분야

교육 실습에서
생산 라인까지

교육 실습 — 전기 기초 실험에서 전압, 저항, 다이오드를 A.I. 측정으로 점검합니다.
생산 라인 — 여러 측정 항목을 한 대로 바꿔 가며 검사해 계측기 수를 줄입니다.
수리·서비스 — 전원부와 회로 각 지점의 값을 듀얼 표시로 확인합니다.
연구 개발 — 다이오드와 정전용량을 함께 점검하고 USB로 PC에 제어 연결합니다.

선택 가이드

9041·9042와
인접 모델 비교

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
전압·저항 점검 중심의 교육·검사	GDM-9041	A.I. 자동 인식과 듀얼 측정을 갖춘 기본 구성입니다.
열전대 온도 측정과 USB 저장, GPIB 옵션이 필요할 때	GDM-9042	9041 구성에 온도 측정, USB 저장, GPIB 공장 장착 옵션을 더했습니다.
6½자리 분해능과 높은 정확도가 필요할 때	GW Instek GDM-906x	6½자리 듀얼 측정 멀티미터로 상위 정확도를 갖춥니다.
PC 연결 없이 LED 듀얼 디스플레이로 단순 측정할 때	GW Instek GDM-8245	버튼 조작 위주의 LED 듀얼 디스플레이 구성입니다.

구성·옵션

9041·9042 기본 구성과
선택 액세서리

구분	항목
기본 구성	안전 안내문, 전원 코드, 테스트 리드 GTL-207A
선택 액세서리	GTL-205A, GTL-246, GTL-248, GDM-TL1
선택 액세서리	GSC-014, GRA-422, GRA-454

9041·9042와 함께 보는
벤치 멀티미터

GDM-9041/9042로 4선 저항을 측정할 수 있습니까?
아니요, 2선 저항만 지원합니다. 4선 저항이 필요하면 상위 모델인 GDM-906x 계열을 함께 검토하세요.
9041과 9042 가운데 어느 모델에서 GPIB를 사용할 수 있습니까?
GDM-9042에서만 사용할 수 있습니다. GPIB 옵션은 공장에서 장착하므로 주문할 때 지정하세요.
9041과 9042는 AC 값을 True RMS로 측정합니까?
네, AC와 AC+DC 값을 True RMS로 측정합니다. 왜곡 파형이 많은 현장에서는 이 모드를 선택하세요.
9041과 9042의 DCV 정확도가 다릅니까?
아니요, 두 모델 모두 0.02 %입니다. 차이는 온도 측정, USB 저장, GPIB 옵션의 유무입니다.
