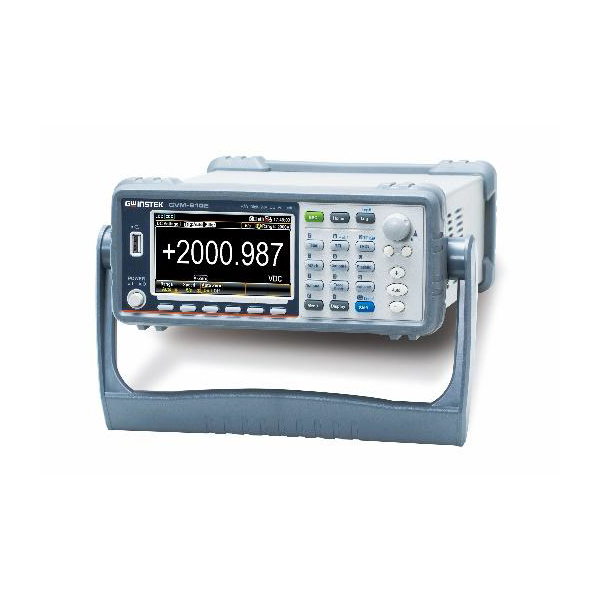

GW Instek GVM-9102 6 ½ 디지트 2kV 볼트미터

MODEL: GVM-9102
브랜드: GWINSTEK
제품 자료: 종합 카달로그

종합 카달로그

제품문의 구매하기

분압기 없이 2400 V까지
직접 측정하는 DC 전압계

GW Instek GVM-9102 2 kV DC 전압계

견적 받기

GW Instek GVM-9102 2 kV DC 전압계(고전압 DC 미터)는 외부 감쇠기나 고전압 분압기 없이 2400 V까지 직접 측정하는 6½자리 전압계입니다. ESS·태양광·DC 전원 시험 라인의 고전압 측정에 사용합니다.

2,399,999카운트 표시와 DC 전압 기본 정확도 0.01 %를 갖추었습니다. 분압기를 사용하지 않으므로 분압기 오차가 측정 체인에 더해지지 않고, 갱신 속도가 초당 10k회여서 출력 변동을 기록합니다. 전류와 저항 기능 없이 DC 전압 측정에 집중한 구성이며, 이 전압계는 (주)테솔이 국내에 공식 공급합니다.

2400 V

DC 전압 직접 측정 상한

6½자리

2,399,999카운트 표시

10k rdg/s

측정값 갱신 속도

4.3인치

TFT 그래픽 LCD

특징

고전압 DC 측정에
집중한 구성

핵심 특징	현장에서 달라지는 점
2400 V 직접 측정	분압기 없이 입력하므로 분압비 보정과 분압기 자체의 오차 요인이 측정 체인에서 사라집니다.
6½자리 2,399,999카운트	고전압 구간에서도 미세한 전압 차이를 자릿수로 읽을 수 있어 출력 안정도 시험에 쓰기 좋습니다.
초당 10k회 갱신	4½자리 기준 초당 10k회로 읽으므로 스위칭 직후의 전압 과도 변화가 기록에서 누락되지 않습니다.
숫자·바 미터·트렌드·히스토그램	표시 방식을 시험 목적에 맞게 바꿔 편차 분포와 시간 추이를 현장에서 곧바로 확인합니다.
통계 연산	Min/Max/Average, P-P, STDEV를 본체에서 계산하므로 PC 후처리 없이 합부 판단 근거를 얻습니다.
RS-232C·USB·LAN·Digital I/O	네트워크로 시험 시스템에 연결하고 Digital I/O로 판정 신호를 주고받을 수 있습니다.

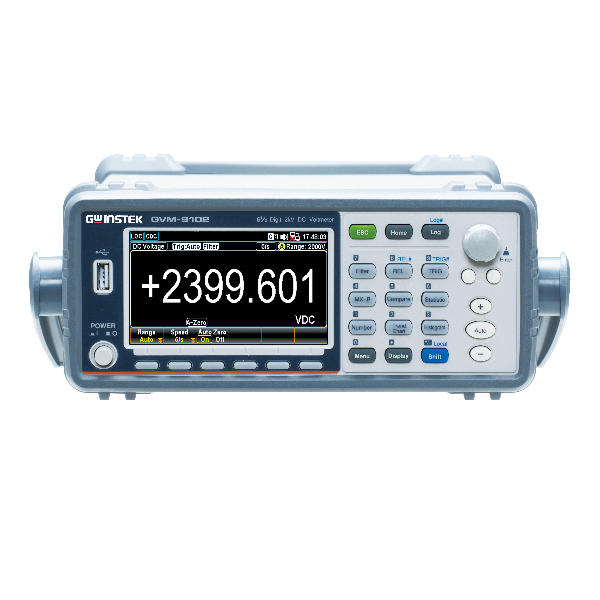

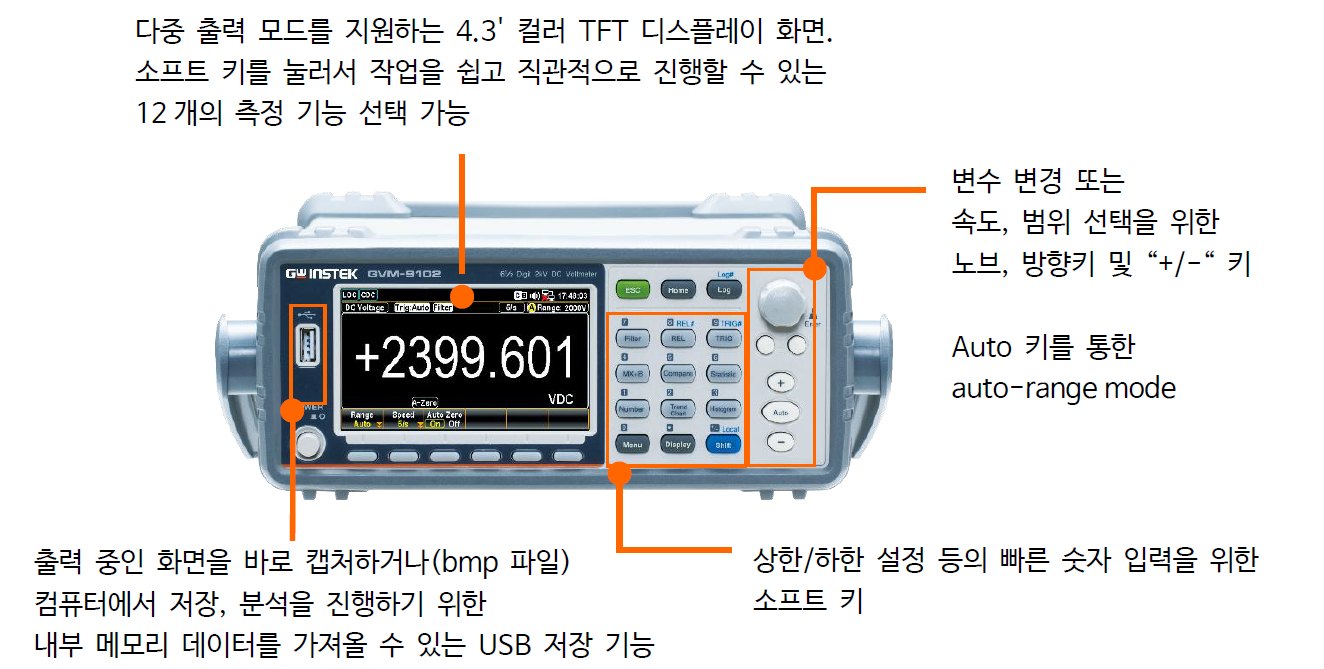

컬러 표시창과 키패드가 있는 본체 전면부

랙 배선

후면 입력으로
정리하는 시험 랙

후면 입력 단자가 있어 시험 랙 안에서 고전압 케이블을 뒤쪽으로 정리할 수 있고, 전면 단자에 높은 전압의 리드를 길게 늘어뜨리는 구성을 피할 수 있습니다. 랙 마운트 키트 GRA-422로 19인치 2U 랙에 고정하고, LAN과 Digital I/O로 시험 시스템에 연결합니다.

후면 입력과 LAN 케이블 배선

랙에 설치한 GVM-9102 후면에서 고전압 입력 케이블과 LAN 케이블을 분리해 묶으세요. 고전압 케이블이 신호선과 나란히 달리지 않도록 간격을 두면 잡음 유입이 줄어듭니다.

표시 모드

시험 목적에 맞춘
화면 구성

숫자 표시는 값을 정확히 읽을 때, 바 미터는 설정 전압 근처의 변화를 멀리서 볼 때, 트렌드 차트는 시간 추이를 볼 때, 히스토그램은 편차 분포를 볼 때 사용합니다. 메뉴 언어는 영어, 중국어(번체·간체), 일본어, 한국어 가운데 고를 수 있습니다.

네 가지 표시 모드 비교

같은 입력 신호를 숫자, 바 미터, 트렌드 차트, 히스토그램으로 번갈아 띄우며 출력 전압의 리플과 드리프트를 구분합니다. 전환은 전면 메뉴에서 하고 설정은 본체에 남습니다.

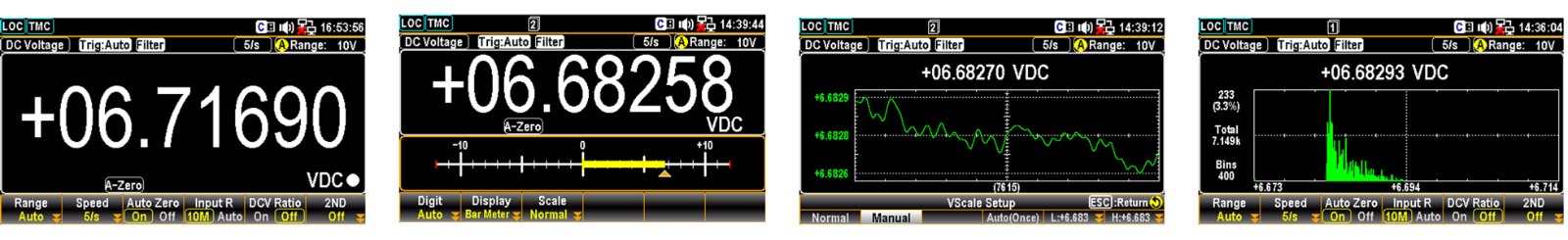

측정값과 추세 그래프가 표시되는 여러 표시창 화면

교정 관리

고전압 계측기의
교정 주기

고전압 측정 결과를 신뢰하려면 정기 교정으로 소급성을 유지해야 합니다. DC 전압 기본 정확도 0.01 %를 시험 허용오차와 대조해 교정 주기를 정하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사용 방법

GVM-9102
PC 연결과 DMM-Viewer2 기록 순서

GVM-9102는 후면 USB Device(USB-CDC·USB-TMC), RS-232C, LAN 포트와 옵션 GPIB 카드 GDM-90G1로 PC와 통신합니다. GW Instek 자료실에서 GDM-906x와 함께 쓰는 PC 소프트웨어 DMM-Viewer2, 전용 USB 드라이버, LabVIEW 드라이버를 제공합니다.

소프트웨어·도구	하는 일
DMM-Viewer2 for GDM-906x/GVM-9102 (1.14)	PC에서 측정값 보기와 데이터 로그 저장
GVM-9102 USB Driver	후면 USB Device 포트를 PC에서 인식하는 드라이버
GVM-9102 LabVIEW Driver	LabVIEW 2015 이상에서 계측 프로그램 작성
USB 메모리(USB Host)	화면 캡처(SCREEN00~99)와 측정값 기록(DATAC/DATAR 파일) 저장

처음 연결하는 순서

순서	할 일
1	PC에 NI VISA(14.0 이상)와 Microsoft .NET Framework 4 이상을 먼저 설치합니다.
2	USB로 연결할 경우 GVM-9102 USB Driver를 설치하고, USB 케이블 GTL-246으로 후면 USB B 포트와 PC를 연결하세요.
3	장치 관리자에서 포트 번호와 통신 속도를 확인한 뒤 DMM-Viewer2를 설치하고 실행합니다.
4	System(S) 탭의 Connect 창에서 VISA Name과 Baud Rate를 고르고 Connect를 누르세요.
5	상단 Mode를 DataLog로 바꾸고 파란 화살표 버튼으로 기록을 시작하며, 빨간 버튼으로 멈춥니다.
6	원격 제어 중에는 상태 표시줄에 Remote Control과 USB - CDC 같은 인터페이스 아이콘이 나타나며, Shift를 누른 뒤 0 키의 보조 기능인 Local로 전면 조작으로 돌아갑니다.

USB 메모리는 FAT16 또는 FAT32(128 GB 이하)를 지원하며 사용 설명서는 FAT32를 권장합니다. Digital I/O의 4094·User 모드는 원격 명령으로만 켜고 끌 수 있습니다.

사양

GVM-9102 2000 V
레인지 상세 사양

항목	사양
측정 항목	DC 전압 전용(전류·저항 미지원)
레인지 (최대 표시)	20 V (24.00000 V) · 200 V (240.0000 V) · 2000 V (2400.000 V)
직접 측정 상한	2400 V (외부 감쇠기·분압기 불필요)
화면	6½자리, 2,399,999카운트, 4.3인치 TFT 그래픽 LCD
DCV 기본 정확도	0.01 %
전압 분해능	10 µV
측정 속도	초당 10k회 (4½자리 기준)
메모리	100 k
USB 저장	지원
연산 기능	REL, dB, dBm, Compare, MX+B, Percent, 1/X
통계	Min/Max/Average, P-P, STDEV
표시 모드	숫자, 바 미터, 트렌드 차트, 히스토그램
인터페이스	RS-232C, USB Host/Device, LAN, Digital I/O (표준), GPIB (선택)
데이터 전송 속도	USB, LAN, GPIB 모두 10k reading/s
후면 입력	있음
메뉴 언어	영어, 중국어(번체·간체), 일본어, 한국어
소프트웨어	LabVIEW 드라이버
기본 구성	안전 매뉴얼, 전원 코드, USB 케이블 GTL-246, 테스트 리드 GHT-116R · GHT-116B
선택 옵션	GPIB 카드 GDM-90G1, GPIB 케이블 GTL-248(약 2000 mm), RS-232C 케이블 GTL-234(9핀 암-암, 약 2000 mm), 랙 마운트 키트 GRA-422 · GRA-454

활용 분야

고전압 DC를 다루는
시험 현장

ESS 시험 — 에너지 저장 장치의 팩 전압을 분압기 없이 직접 측정합니다.
태양광 장치 시험 — 광전지 스트링의 개방 전압과 부하 전압을 같은 레인지에서 확인합니다.
DC 전원 출력 검사 — 고전압 전원 장치의 출력 정확도와 리플 추이를 트렌드 차트로 점검합니다.
자동화 시험 랙 — LAN과 Digital I/O로 시험 시스템에 편입해 판정 신호를 주고받습니다.

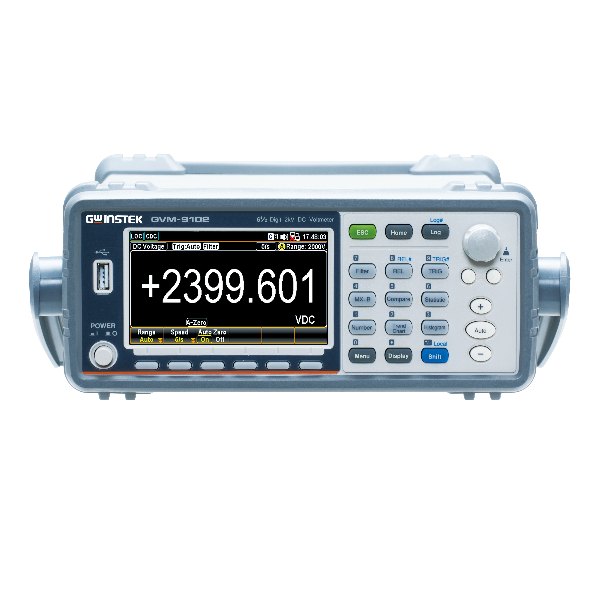

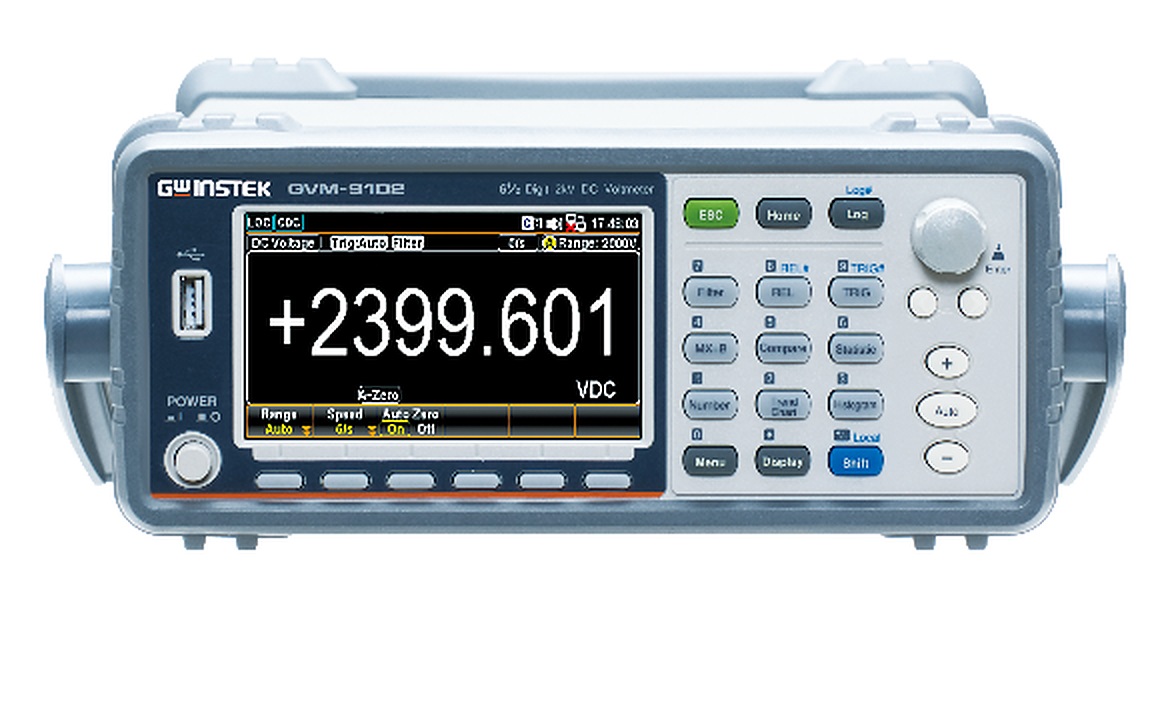

큰 숫자 표시창과 키패드가 있는 볼트미터 전면

선택 가이드

전압계와 멀티미터의
선택 기준

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
고전압 DC 전압만 측정하는 시험 랙	GW Instek GVM-9102	2400 V까지 직접 측정하며 전류와 저항 기능은 두지 않은 전용 구성입니다.
전류와 저항까지 한 대로 측정할 때	GW Instek GDM-906x	6½자리 듀얼 측정 멀티미터로 전압, 전류, 저항을 함께 다룹니다.
50,000카운트 TFT 화면의 범용 벤치 측정	GW Instek GDM-9041/9042	A.I. 자동 인식과 True RMS 측정을 갖춘 듀얼 측정 멀티미터입니다.

구성·옵션

기본 구성과
옵션 품목

구분	항목
기본 구성	안전 매뉴얼, 전원 코드, USB 케이블 GTL-246
기본 구성	테스트 리드 GHT-116R, GHT-116B
옵션	GPIB 카드 GDM-90G1, GPIB 케이블 GTL-248(약 2000 mm)
옵션	RS-232C 케이블 GTL-234(9핀 암-암, 약 2000 mm)
옵션	랙 마운트 키트 GRA-422, GRA-454

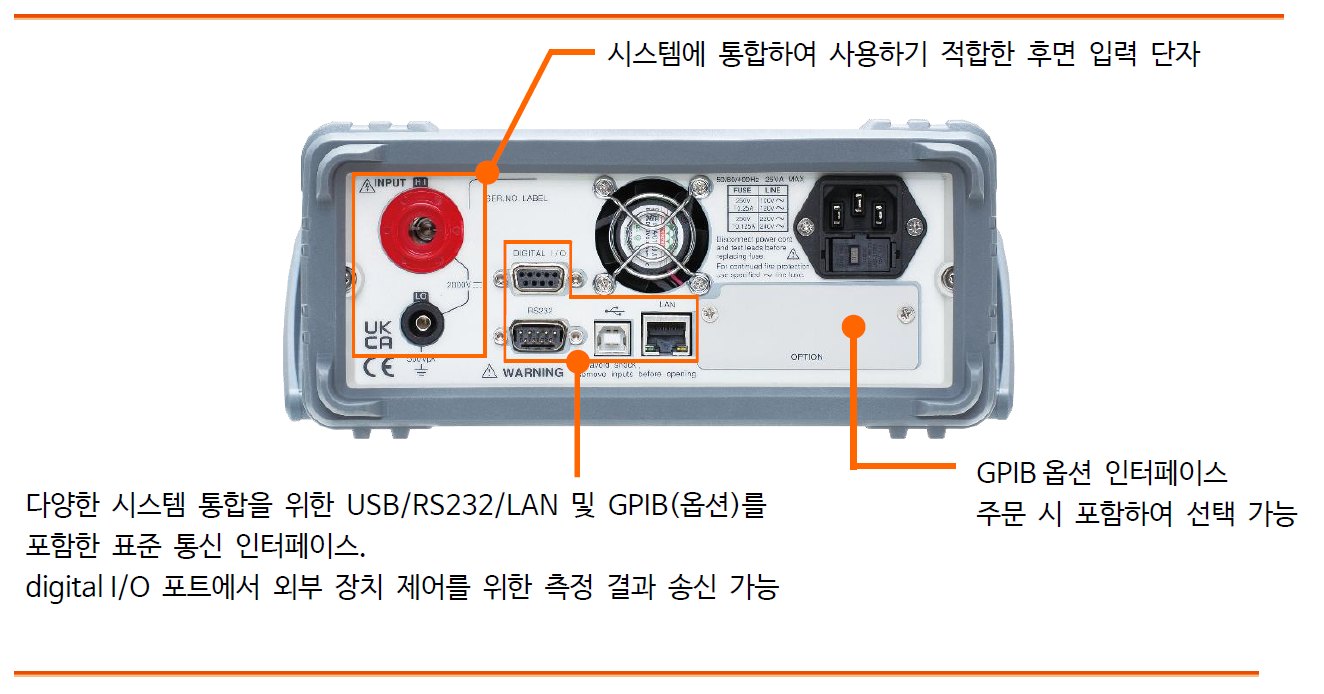

입력 단자와 통신 인터페이스가 있는 후면부

GVM-9102와 함께 보는
벤치 멀티미터

GVM-9102로 전류와 저항도 측정할 수 있습니까?
아니요, DC 전압 측정 전용입니다. 전류와 저항까지 필요하면 GDM-906x 같은 듀얼 측정 멀티미터를 선택하세요.
GVM-9102는 2000 V를 넘는 전압에도 분압기가 필요합니까?
아니요, 2000 V 레인지의 최대 표시값이 2400.000 V이므로 외부 분압기 없이 직접 입력합니다. 입력 리드는 고전압용 GHT-116R, GHT-116B를 사용하세요.
GVM-9102는 시험 시스템과 어떤 인터페이스로 연결합니까?
RS-232C, USB Host/Device, LAN, Digital I/O가 표준이고 GPIB는 옵션 카드 GDM-90G1로 추가할 수 있습니다. LabVIEW 드라이버로도 제어할 수 있습니다.
GVM-9102를 랙에 설치하는 키트가 있습니까?
네, 랙 마운트 키트 GRA-422와 GRA-454가 옵션으로 있습니다. 후면 입력을 사용하면 랙 안 배선을 뒤쪽으로 모을 수 있습니다.
