GW Instek 50,000카운트 디지트 듀얼 측정 멀티미터, GDM-8245

MODEL: GDM-8245
브랜드: GWINSTEK

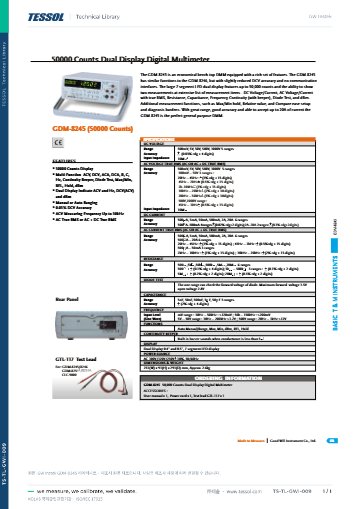

제품 자료: 데이터시트

메뉴얼

종합 카달로그

제품문의 구매하기

버튼 몇 개로 다루는
실습용 듀얼 디스플레이 멀티미터

GW Instek GDM-8245 듀얼 디스플레이 멀티미터

견적 받기

GW Instek GDM-8245 듀얼 디스플레이 멀티미터(벤치 DMM)는 7세그먼트 LED 듀얼 디스플레이에 ACV와 Hz 같은 두 값을 함께 표시하는 50,000카운트 장비입니다. DCV 0.03 % 정확도와 최대 20 A 전류 측정을 갖춰 교육 실습과 기본 벤치 측정에 사용합니다.

버튼 몇 개로 기능을 바꾸는 단순한 조작 체계라서 실습생의 설정 실수가 줄어듭니다. True RMS 측정과 자동·수동 레인지 선택으로 파형이 일그러진 신호에서도 측정 기준을 유지합니다. 통신 포트가 없는 독립형 구성이며, 이 멀티미터는 (주)테솔이 국내에 공식 공급합니다.

50,000카운트

LED 듀얼 디스플레이

0.03 %

DCV 정확도

20 A

전류 측정 최대 레인지

1000 V

DC 전압 최대 레인지

특징

단순한 조작의
듀얼 디스플레이 멀티미터

핵심 특징	현장에서 달라지는 점
LED 듀얼 디스플레이	ACV와 Hz, 또는 DCV와 dBm을 동시에 표시하므로 한 번 연결로 두 항목을 읽습니다.
DCV ±(0.03 % + 4 자릿수)	기초 회로 실습과 부품 점검에 필요한 직류 전압 정확도를 갖췄습니다.
True RMS	AC 또는 AC+DC 값을 실효값으로 읽어 정현파가 아닌 신호에서도 오차를 줄입니다.
자동·수동 레인지	실습에서는 자동으로 값을 빠르게 읽고, 정밀 확인에서는 레인지를 고정해 자릿수를 확보합니다.
다이오드·도통 시험	5 Ω 미만에서 부저가 울리므로 배선 단선 점검 시간이 줄어듭니다.
Max/Min·REL·Hold	변동하는 신호의 최대·최소를 기록하고 상대값으로 오프셋을 제거합니다.

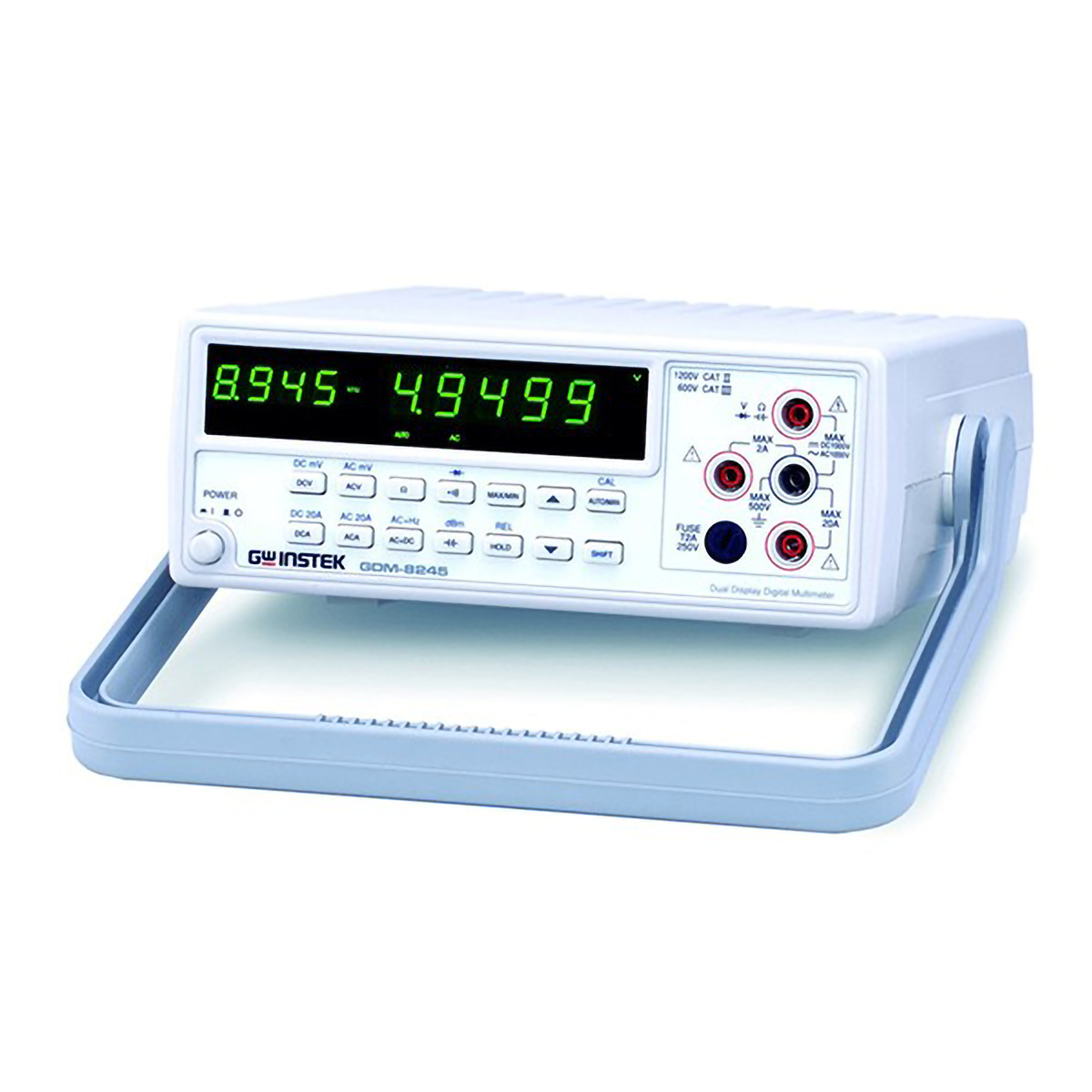

녹색 표시창과 버튼이 있는 벤치형 멀티미터 사선 모습

듀얼 디스플레이

두 값을 함께 읽는
표시 조합

ACV와 Hz 조합은 교류 전원이나 신호의 크기와 주파수를 한 번에 확인할 때 사용하고, DCV(ACV)와 dBm 조합은 오디오 회로의 레벨을 볼 때 사용합니다. 실습 교재의 측정 과제를 이 조합에 맞춰 구성하면 연결을 바꾸지 않고 두 항목을 비교할 수 있습니다.

ACV와 Hz의 동시 표시

실습 기판의 교류 신호에 리드를 연결하면 주 화면에 전압이, 보조 화면에 주파수가 나타납니다. 값이 흔들릴 때는 Hold로 고정해 기록하세요.

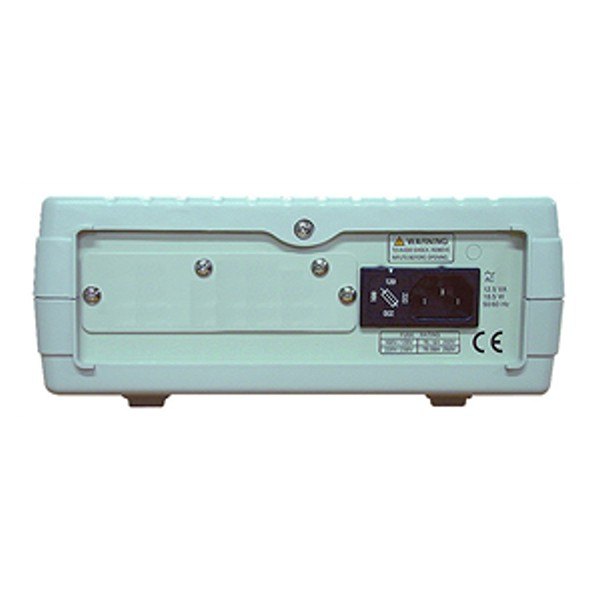

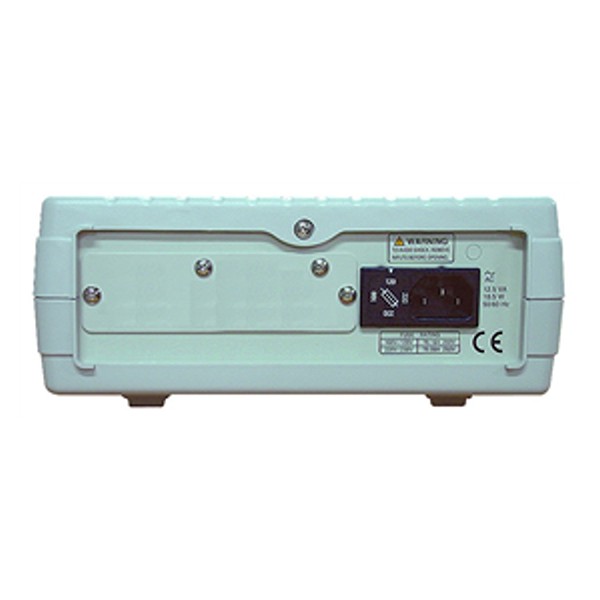

전원부가 있는 멀티미터 후면

레인지 운용

전압·전류 레인지와
입력 임피던스

DC 전압은 500 mV에서 1000 V까지 5개 레인지이며 입력 임피던스는 10 MΩ입니다. 전류는 500 µA부터 20 A까지 6개 레인지로 나뉩니다. 대전류 레인지에서는 리드 연결 위치와 레인지 선택을 먼저 확인하고 측정하세요.

전류 단자 위치 확인

전류를 측정할 때는 리드를 전류 입력 단자로 옮겨 연결하고, 연결 전에 레인지 선택이 맞는지 확인하세요. 단자와 기능이 맞지 않으면 전류가 읽히지 않습니다.

교정 관리

실습 장비의
교정 주기

교육 현장에서도 측정 기준을 일정하게 유지하려면 기본 벤치 장비를 정기적으로 점검해야 합니다. DCV 정확도 ±(0.03 % 읽은 값 + 4 자릿수)와 ACV 주파수 대역별 정확도를 기준으로 교정 주기를 정하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사양

GDM-8245의
50,000카운트 DMM 사양

항목	사양
화면	50,000카운트, LED 7세그먼트 듀얼 디스플레이
표시부	0.4인치 · 0.5인치 7세그먼트 LED 듀얼 디스플레이
DCV 정확도	±(0.03 % 읽은 값 + 4 자릿수)
DC 전압 레인지	500 mV · 5 V · 50 V · 500 V · 1000 V, 입력 임피던스 10 MΩ
AC 전압	True RMS (AC 또는 AC+DC), 500 mV ~ 1000 V 5개 레인지
ACV 주파수 범위·정확도	20 Hz ~ 45 Hz ±(1 % + 15), 45 Hz ~ 2 kHz ±(0.5 % + 15), 2 kHz ~ 10 kHz ±(1 % + 15), 10 kHz ~ 20 kHz ±(2 % + 30), 20 kHz ~ 50 kHz ±(5 % + 30) (500 mV · 5 V · 50 V 레인지)
전류 레인지	500 µA · 5 mA · 50 mA · 500 mA · 2 A · 20 A
저항 레인지	500 Ω · 5 kΩ · 50 kΩ · 500 kΩ · 5 MΩ · 20 MΩ
정전용량 레인지	5 nF · 50 nF · 500 nF · 5 µF · 50 µF
다이오드 테스트	최대 순방향 전압 1.5 V, 개방 전압 2.8 V
도통	5 Ω 미만에서 부저
레인지 선택	수동 · 자동
기능	DC · AC 전압과 전류, 저항, 정전용량, 주파수, 도통, 다이오드, Max/Min, REL, Hold, dBm
듀얼 디스플레이	ACV와 Hz, 또는 DCV(ACV)와 dBm
PC 인터페이스	해당 없음 (통신 포트 없음)
전원	AC 100 V · 120 V · 230 V ±10 %, 50/60 Hz, 최대 8 VA
크기 (폭×높이×깊이)	251 mm × 91 mm × 291 mm
중량	약 2.6 kg
기본 구성품	사용 설명서, 전원 코드, 테스트 리드 GTL-117
선택 액세서리	GDM-TL1 테스트 리드 세트, GSC-014 소프트 캐리링 케이스

활용 분야

실습과 기본 점검에
적합한 현장

전기 기초 실습 — 회로의 전압과 저항을 버튼 조작만으로 측정합니다.
교육 실습실 — 같은 모델 여러 대를 나란히 배치해 실습 조건을 통일합니다.
기본 벤치 측정 — 전압과 최대 20 A 전류를 한 대로 확인합니다.
부품 점검 — 다이오드와 정전용량을 점검하고 도통 부저로 배선을 확인합니다.

선택 가이드

PC 연결 여부에 따른
모델 선택

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
전압과 전류를 단순 조작으로 측정하는 실습	GW Instek GDM-8245	LED 듀얼 디스플레이와 최대 20 A 전류 측정을 갖춘 독립형 구성입니다.
측정값을 PC로 받아 제어·기록할 때	GW Instek GDM-9041/9042	USB Device 포트로 PC에 연결하는 50,000카운트 TFT 화면 모델입니다.
6½자리 분해능과 높은 정확도가 필요할 때	GW Instek GDM-906x	6½자리 듀얼 측정 멀티미터로 상위 정확도를 갖춥니다.

구성·옵션

GDM-8245 기본 구성과
선택 액세서리

구분	항목
기본 구성	사용 설명서, 전원 코드, 테스트 리드 GTL-117
선택 액세서리	GDM-TL1 테스트 리드 세트, GSC-014 소프트 캐리링 케이스
인터페이스	해당 없음 (통신 포트 없음)

GDM-8245와 함께 보는
벤치 멀티미터

GDM-8245는 전류를 최대 몇 A까지 측정합니까?
최대 20 A까지 측정합니다. 전류 레인지는 500 µA, 5 mA, 50 mA, 500 mA, 2 A, 20 A의 6단계입니다.
GDM-8245는 측정값을 PC로 전송할 수 있습니까?
아니요, 전송할 수 없습니다. PC 인터페이스가 없는 독립형이므로 PC로 받아야 하는 시험에는 GDM-9041/9042를 선택하세요.
GDM-8245의 듀얼 디스플레이에는 어떤 조합이 표시됩니까?
ACV와 Hz, 또는 DCV(ACV)와 dBm 조합이 표시됩니다. 조합은 기능 버튼으로 전환합니다.
GDM-8245는 AC 전압을 True RMS로 측정합니까?
네, True RMS 방식이며 AC 또는 AC+DC 값을 선택할 수 있습니다. 주파수 대역은 20 Hz부터 50 kHz까지이고 대역별 정확도는 사양표에 정리되어 있습니다.
