GW Instek 6 ½ 디지트 듀얼 측정 멀티미터, GDM-9061/9060

GW Instek 6 ½ 디지트 듀얼 측정 멀티미터, GDM-9061/9060

MODEL
GDM-906x 시리즈
브랜드
GWINSTEK

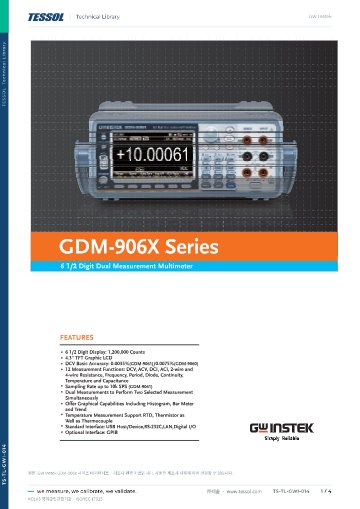

제품 자료
제품문의 구매하기

값의 분포와 드리프트를
그래프로 보는 6½자리 멀티미터

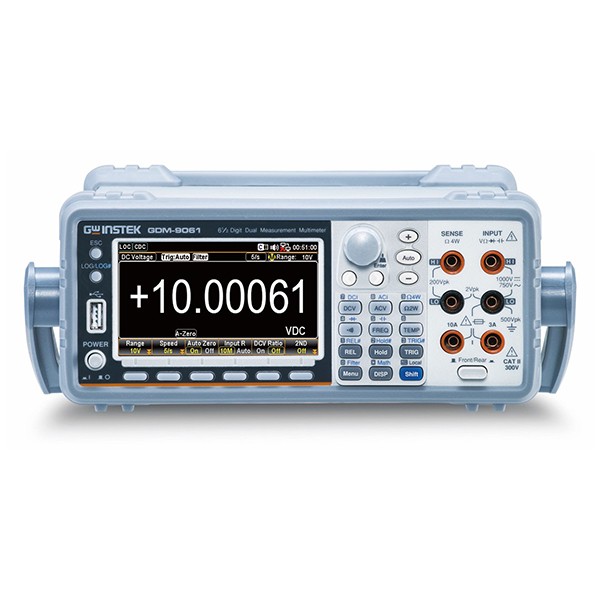

GW Instek GDM-9061 · GDM-9060 듀얼 측정 멀티미터

견적 받기

GW Instek GDM-9061/9060은 4.3인치 TFT에 히스토그램과 트렌드를 표시하는 6½자리 듀얼 측정 멀티미터(벤치형 DMM)로, DCV 기본 정확도 0.0035 %(9061)와 0.0075 %(9060) 두 등급을 갖춰 교정실과 R&D 벤치의 기준 측정에 사용합니다.

9061은 4½자리에서 초당 10k회, 9060은 5½자리에서 초당 1k회로 읽고, 전압 0.1 µV와 전류 100 pA, 저항 100 µΩ의 분해능으로 미세한 변화를 구분합니다. 12가지 측정 기능에 RTD, 서미스터, 열전대 입력까지 포함해 전기 측정과 온도 기록을 한 장비에서 처리합니다. 이 멀티미터는 (주)테솔이 국내에 공식 공급합니다.

1,200,000카운트

6½자리, 4.3인치 TFT 표시

12가지

측정 기능, 연산은 6가지

0.1 µV

전압 최소 분해능

4종

RS-232C·USB·LAN·Digital I/O 기본

특징

값의 변화까지
화면에 표시하는 DMM

핵심 특징현장에서 달라지는 점
두 값 동시 표시4.3인치 화면에 두 측정값을 나누어 표시하므로 연관된 두 항목을 한 번의 연결로 대조합니다.
히스토그램·바 미터·트렌드값의 분포와 드리프트를 그래프로 표시하므로 숫자만 보고 안정화 시점을 판단하는 수고가 줄어듭니다.
내장 메모리트렌드 차트와 통계 연산에 필요한 데이터를 본체에 보관하여 PC 없이도 측정 이력을 검토합니다.
2선·4선 저항2선과 4선 방식을 모두 지원하므로 저저항은 4선, 일반 저항은 2선으로 시험 조건에 맞춰 선택합니다.
RTD·서미스터·열전대 입력온도 센서 값을 직접 읽어 전기 측정과 같은 화면에서 기록합니다.
PC 제어 소프트웨어DMM-Viewer2와 LabVIEW 드라이버로 PC에서 제어하고 측정값을 수집합니다.

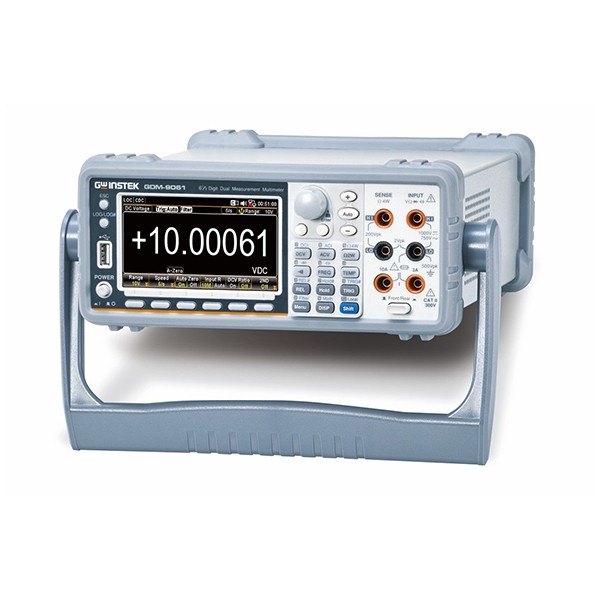

GWINSTEK GDM-906x 시리즈 - 큰 숫자 표시창과 단자가 있는 벤치형 멀티미터 사선 모습
큰 숫자 표시창과 단자가 있는 벤치형 멀티미터 사선 모습

정확도 선택

허용오차에 맞춘
모델 선택

6½자리는 표시 자릿수를 뜻할 뿐 정확도를 정하지 않습니다. 교정할 장비의 허용오차가 좁으면 DCV 기본 정확도 0.0035 %의 9061을, 허용오차에 여유가 있으면 0.0075 %의 9060을 선택하세요. 측정 속도도 9061이 4½자리에서 초당 10k회로 더 빠릅니다.

그래프 표시

측정값 분포를
화면으로 판단

히스토그램과 트렌드 화면

히스토그램, 바 미터, 트렌드 화면이 측정값의 분포와 드리프트를 그래프로 표시하므로 값이 수렴하는 시점을 교정 작업 중에 판단합니다. dB, dBm, Compare, MX+B, Percent, 1/X 연산도 본체에서 처리합니다.

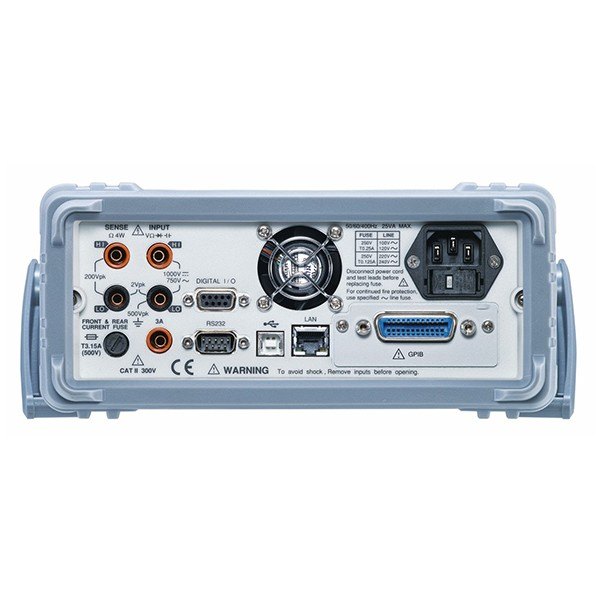

GWINSTEK GDM-906x 시리즈 - 입력 단자와 통신 단자, 전원부가 있는 멀티미터 후면
입력 단자와 통신 단자, 전원부가 있는 멀티미터 후면

교정 연계

교정실 작업 미터의
교정 관리

교정실 작업 미터는 정기 교정 이력이 곧 측정 신뢰의 근거이므로 DCV, 저항, 전류, 주파수 항목의 교정 주기를 작업 계획에 함께 반영하세요. 교정 항목이 (주)테솔의 KOLAS 인정 범위에 속하는지 확인해 안내합니다.

사용 방법

GDM-9060 · 9061
DMM-Viewer2 설치와 LAN 연결

GDM-9060과 GDM-9061은 USB, RS-232C, LAN, Digital I/O를 기본으로 갖추고 GPIB(GDM-90G1)를 추가할 수 있습니다. PC에서는 DMM-Viewer2로 측정값을 보고 기록하며, 자동화에는 Agilent 34401A 에뮬레이션 SCPI 명령과 LabVIEW 드라이버를 사용합니다.

소프트웨어·도구하는 일
DMM-Viewer2 (v1.14)System(S) 탭에서 연결, View·DataLog 모드로 측정값 보기와 기록
NI VISA · .NET Framework 4DMM-Viewer2 설치 전에 필요한 구성 요소
USB DriverUSB-CDC 연결용(GDM906X_USB_Driver For All.inf)
NI MAX (VISA TCP/IP)LAN 연결 시 Raw Socket 포트 3001로 리소스 생성
LabVIEW DriverLabVIEW 2015 이상에서 제어

처음 연결하는 순서

순서할 일
1PC(Windows 7/8/10)에 NI VISA 14.0 이상과 .NET Framework 4 이상을 먼저 설치하고, USB로 연결할 때는 USB 드라이버도 설치하세요.
2DMM-Viewer2_Setup.exe를 실행해 DMM-Viewer2를 설치합니다.
3본체에서 Menu → Page Down → Interface로 들어가 USB를 선택하고 F4(NEXT)로 USB - Protocol을 USB-CDC로 정한 뒤 F5로 확인하세요.
4USB 케이블(GTL-246)로 후면 Type B 포트와 PC를 연결하고, DMM-Viewer2의 System(S) 탭 Connect에서 VISA Name과 Baud Rate를 골라 Connect를 누릅니다.
5Mode를 DataLog로 바꾸고 File Name, Start, End 조건을 정한 뒤 파란 화살표를 눌러 기록을 시작하세요.

LAN으로 연결할 때는 I/O를 LAN, DHCP를 ON 또는 OFF로 정하고 전원을 껐다 켠 뒤 시스템 정보에서 IP 주소를 확인하세요. NI MAX에서 VISA TCP/IP Resource를 Manual Entry of Raw Socket, 포트 3001로 만들고 VISA Test Panel에서 *IDN? 질의로 통신을 확인합니다.

사양

9061과 9060의
비교 사양

항목GDM-9061GDM-9060
표시6½자리, 1,200,000카운트, 4.3인치 TFT6½자리, 1,200,000카운트, 4.3인치 TFT
DCV 기본 정확도0.0035 %0.0075 %
측정 속도4½자리 초당 10k회5½자리 초당 1k회
측정 기능12가지: DCV, ACV, DCI, ACI, 2선·4선 저항, 주파수, 주기, 다이오드, 도통, 온도, 정전용량12가지: DCV, ACV, DCI, ACI, 2선·4선 저항, 주파수, 주기, 다이오드, 도통, 온도, 정전용량
연산dB, dBm, Compare, MX+B, Percent, 1/X (6가지)dB, dBm, Compare, MX+B, Percent, 1/X (6가지)
온도 센서RTD, 서미스터, 열전대RTD, 서미스터, 열전대
표시 모드히스토그램, 바 미터, 트렌드히스토그램, 바 미터, 트렌드
인터페이스USB Host/Device, RS-232C, LAN, Digital I/O 기본 · GPIB 선택(옵션.01)USB Host/Device, RS-232C, LAN, Digital I/O 기본 · GPIB 선택(옵션.01)

시리즈 공통 사양

항목사양
최소 분해능전압 0.1 µV, 전류 100 pA, 저항 100 µΩ
메모리트렌드 차트, 히스토그램, 통계 연산용 내장 메모리
표시 언어영어, 중국어, 일본어
소프트웨어DMM-Viewer2, LabVIEW 드라이버
화면 규격 (GDM-9061)4.3인치 컬러 TFT, WQVGA 480 × 272, LED 백라이트
AC 입력 전원 (GDM-9061)100 V/120 V/220 V/240 V ±10 %, 50 Hz/60 Hz/400 Hz, 최대 25 VA
치수 (GDM-9061)267(W) × 107(H) × 302(D) mm (범퍼 포함), 220(W) × 88(H) × 277(D) mm (범퍼 제외)
무게 (GDM-9061)약 3.53 kg (옵션 제외)
입력 한계 (GDM-9061)Sense LO - Input LO 2 Vpk, Sense HI - Sense LO 200 Vpk, Input LO - 접지 500 Vpk, 최대 DC 1000 V, AC 750 V, CAT II 300 V
도통 테스트 (GDM-9061)1000 Ω 레인지, 테스트 전류 1 mA
다이오드 테스트 (GDM-9061)5 V 레인지, 테스트 전류 1 mA
주파수 (GDM-9061)3 Hz ~ 1 MHz, 100 mV ~ 750 V
온도 (GDM-9061)열전대 E · J · T · K · N · R · S · B 타입, 서미스터 -80 ~ 150 °C
정전용량 (GDM-9061)1 nF ~ 100 µF

GDM-9061 DC 전압 정확도 (판독값 % + 레인지 %)

항목24시간90일1년온도계수입력 저항
100 mV0.0030 + 0.00300.0040 + 0.00350.0050 + 0.00350.0005 + 0.000510 MΩ 또는 >10 GΩ
1 V0.0020 + 0.00060.0035 + 0.00070.0048 + 0.00070.0005 + 0.000110 MΩ 또는 >10 GΩ
10 V0.0015 + 0.00040.0020 + 0.00050.0035 + 0.00050.0005 + 0.000110 MΩ 또는 >10 GΩ
100 V0.0020 + 0.00060.0035 + 0.00060.0050 + 0.00060.0005 + 0.000110 MΩ ±1 %
1000 V0.0025 + 0.00060.0040 + 0.00100.0050 + 0.00100.0005 + 0.000110 MΩ ±1 %

GDM-9061 저항 정확도

항목24시간90일1년온도계수테스트 전류
100 Ω0.003 + 0.00300.008 + 0.0040.010 + 0.0040.0008 + 0.00051 mA
1 kΩ0.002 + 0.00050.008 + 0.0010.010 + 0.0010.0008 + 0.00011 mA
10 kΩ0.002 + 0.00050.008 + 0.0010.010 + 0.0010.0008 + 0.0001100 µA
100 kΩ0.002 + 0.00050.008 + 0.0010.010 + 0.0010.0008 + 0.000110 µA
1 MΩ0.002 + 0.00100.008 + 0.0010.010 + 0.0010.0010 + 0.00025 µA
10 MΩ0.015 + 0.00100.020 + 0.0010.040 + 0.0010.0030 + 0.0004500 nA
100 MΩ0.300 + 0.01000.800 + 0.0100.800 + 0.0100.1500 + 0.0002500 nA // 10 MΩ

GDM-9061 DC 전류 정확도

항목24시간90일1년온도계수부하 전압
100 µA0.010 + 0.0200.040 + 0.0250.050 + 0.0250.002 + 0.003<0.011 V
1 mA0.007 + 0.0060.030 + 0.0060.050 + 0.0060.002 + 0.001<0.11 V
10 mA0.007 + 0.0200.030 + 0.0200.050 + 0.0200.002 + 0.002<0.04 V
100 mA0.010 + 0.0040.030 + 0.0050.050 + 0.0050.002 + 0.001<0.4 V
1 A0.050 + 0.0060.080 + 0.0100.100 + 0.0100.005 + 0.001<0.7 V
3 A0.180 + 0.0200.200 + 0.0200.200 + 0.0200.005 + 0.002<2.0 V
10 A0.100 + 0.0100.120 + 0.0100.150 + 0.0100.005 + 0.001<0.5 V

활용 분야

교정실부터 R&D까지
벤치 측정 현장

  • 교정실 작업 미터 — 교정 대상 장비의 값을 6½자리로 읽고 대상의 허용오차와 비교합니다.
  • R&D 벤치 — 두 측정값을 나란히 보며 회로와 센서 시험을 진행합니다.
  • 값의 변화 관찰 — 트렌드와 히스토그램으로 측정값의 분포와 변동을 확인합니다.
  • 센서 온도 측정 — RTD, 서미스터, 열전대 값을 전기 측정과 함께 기록합니다.
  • PC 데이터 수집 — DMM-Viewer2로 측정값을 모아 저장합니다.

선택 가이드

정확도와 속도에 따른
모델 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
허용오차가 좁은 장비를 교정할 때GDM-9061DCV 기본 정확도 0.0035 %에 4½자리 초당 10k회의 측정 속도를 갖춥니다.
허용오차에 여유가 있는 일반 시험일 때GDM-9060DCV 기본 정확도 0.0075 %로 같은 화면·기능·인터페이스를 사용합니다.
VFD 표시와 스캐너 카드 확장이 필요할 때GDM-8261A전압 16채널, 전류 2채널 스캐너 카드(GDM-SC1A)를 장착합니다.

구성·옵션

9061·9060 기본 구성과
선택 액세서리

구분품목품번
본체GDM-9061 6½ 디지트 듀얼 측정 DMM, DCV 기본 정확도 0.0035 %GDM-9061
본체GDM-9060 6½ 디지트 듀얼 측정 DMM, DCV 기본 정확도 0.0075 %GDM-9060
기본 구성안전 지침서, 전원 코드, CD-
기본 구성테스트 리드 / USB 케이블GTL-207A / GTL-246
옵션GPIB 카드 (현장 설치)옵션.01
별매온도 프로브 어댑터 (K 타입 열전대 포함), 1000 mmGTL-205 · GTL-205A
별매4선 타입 테스트 리드, 1500 mmGTL-308
별매RS-232 케이블, 9핀(암)-9핀, 널 모뎀, 2000 mmGTL-234
별매GPIB 케이블, 2000 mmGTL-248
별매랙 어댑터 패널 (19", 2U)GRA-422
별매연장 케이블 (T · K 타입)GTL-128T · 128K
