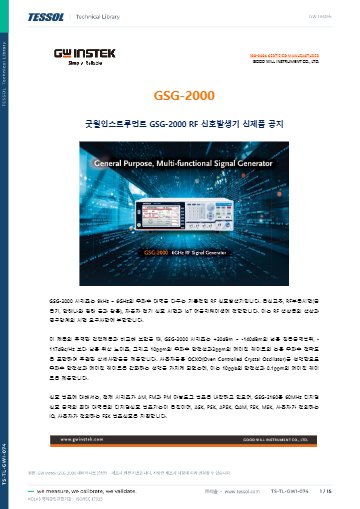

제품 자료: 데이터시트 (한글)

종합 카달로그

제품문의 구매하기

RF 부품 시험 신호를
6 GHz까지 만드는 신호 발생기

GW Instek GSG-2000 시리즈 RF 신호 발생기

견적 받기

GW Instek GSG-2000 시리즈는 9 kHz에서 6 GHz까지 신호를 만드는 RF 신호 발생기(RF signal generator)입니다. GSG-2060과 GSG-2160은 AM, FM, PM 아날로그 변조를 지원하고, GSG-2160은 디지털(벡터) I/Q 변조까지 더해 RF 부품 시험과 통신 교육, IoT 개발에 사용됩니다.

주파수와 진폭을 5 ms 안에 전환하고 출력 레벨을 +20 dBm에서 -140 dBm까지 0.01 dB 단위로 설정하므로 증폭기, 안테나, 필터의 응답을 넓은 동적 범위에서 확인할 수 있습니다. 이 발생기는 (주)테솔이 국내에 공식 공급합니다.

9 kHz ~ 6 GHz

주파수 범위

+20 ~ -140 dBm

출력 레벨 범위

5 ms 미만

주파수·진폭 전환

1 mHz

주파수 분해능

특징

넓은 주파수와
낮은 위상 잡음

핵심 특징	현장에서 달라지는 점
9 kHz ~ 6 GHz	저주파 IF부터 6 GHz 대역까지 한 대로 신호를 만들어 장비 수를 줄입니다.
1 mHz 주파수 분해능	주파수를 1 mHz 단위로 설정해 좁은 대역 필터 시험에서 중심 주파수를 정밀하게 조정할 수 있습니다.
0.01 dB 레벨 설정	출력 레벨을 0.01 dB 단위로 설정하므로 수신기 감도 시험의 레벨 오차가 작습니다.
5 ms 미만 전환	주파수와 진폭 전환이 빨라 자동 시험의 대기 시간이 줄어듭니다.
낮은 위상 잡음	1 GHz 근처 오프셋 20 kHz에서 -112 dBc/Hz(ALC 켬)를 유지해 수신기 시험에 필요한 신호 순도를 확보합니다.
OCXO 옵션	기준 발진기를 OCXO로 바꾸면 온도 안정도가 5 ppb 미만으로 개선됩니다.
아날로그 변조	AM, FM, PM을 모든 모델에 내장합니다.
디지털 변조	GSG-2160은 ASK, PSK, QAM 등 디지털 변조 신호를 생성합니다.
LF · 펄스 출력	저주파 신호와 펄스 신호를 함께 출력해 변조원과 시험 신호로 겸용할 수 있습니다.

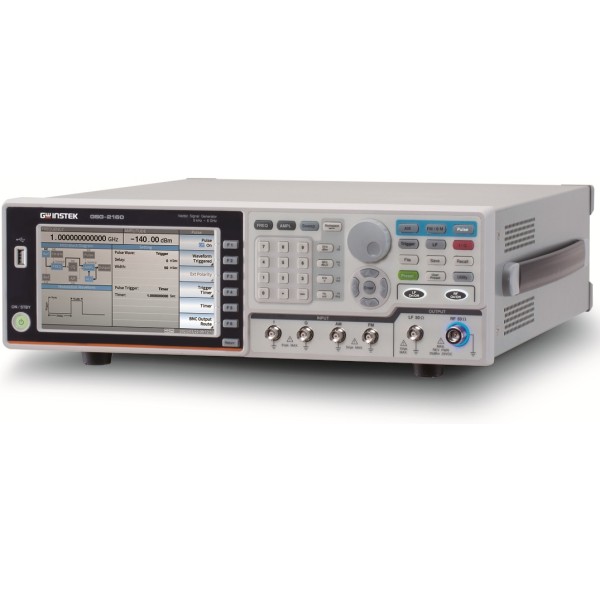

컬러 화면과 키패드, 출력 단자가 있는 신호발생기 전면

기준 발진기

기준 안정도와
옵션 선택

기본 기준 발진기는 10 MHz에 온도 안정도 10 ppm 미만, 에이징 2 ppm/년입니다. AUX(OCXO) 옵션을 더하면 온도 안정도 5 ppb 미만, 에이징 0.1 ppm/년으로 개선되므로 장시간 주파수 측정이나 좁은 대역 시험에 적합합니다.

10 MHz 기준 입출력

10 MHz 기준 출력은 1 Vpp이고 입력은 -3 dBm에서 20 dBm까지 받습니다. 여러 장비의 기준 신호를 동기화해야 하면 이 입출력으로 연결하세요.

변조 활용

아날로그에서
벡터 변조까지

AM, FM, PM은 모든 모델에서 내부 변조원 또는 외부 입력으로 생성합니다. GSG-2160은 ASK, PSK, APSK, QAM, FSK, MSK 변조와 사용자 정의 I/Q, FSK를 더하며, IQ 발생기의 샘플 속도는 10 kHz에서 180 MHz까지입니다.

벡터 변조 시험 구성

GSG-2160의 I/Q 출력은 베이스밴드 약 60 MHz, RF 약 120 MHz 대역입니다. 디지털 변조가 필요한 시험이면 GSG-2060이 아니라 GSG-2160을 선택하세요.

사용 방법

GSG-2000 RF 신호 발생기
LAN·USB 원격 제어 설정

GSG-2000 시리즈는 USB와 LAN을 기본으로, GPIB를 옵션으로 갖추고 SCPI 표준 명령으로 원격 제어합니다. 제품 페이지에서 LabVIEW Driver를 받아 자동 시험 프로그램에 연동할 수 있습니다.

소프트웨어·도구	하는 일
SCPI 명령 (USB·LAN·GPIB)	SCPI 호환 명령으로 원격 제어
GSG-2000 LabVIEW Driver	LabVIEW에서 GSG-2000 제어 프로그램 작성
Utility 메뉴 I/O 설정	LAN의 DHCP/AutoIP·수동 IP, 호스트 이름, 소켓 포트 지정

처음 연결하는 순서

순서	할 일
1	PC와 USB로 연결하려면 후면 USB Type-B 디바이스 포트에 케이블을 연결하세요.
2	LAN으로 연결하려면 Utility 키를 누르고 F1을 두 번 눌러 I/O 설정 화면을 엽니다.
3	자동 설정(DHCP/AutoIP)은 F1을, 수동 설정은 F2를 누르고, 수동이면 IP 주소, 서브넷 마스크, 게이트웨이, DNS를 입력합니다.
4	F3에서 호스트 이름을, F4에서 소켓 포트를 확인하고 F5(Apply)로 적용하세요.
5	PC 프로그램이나 LabVIEW Driver로 장비에 접속해 SCPI 명령으로 출력 설정을 보냅니다.

GPIB 포트는 출하 시 IEEE 프로그래밍 옵션이 설치된 모델(GSG-2060 (GPIB), GSG-2160 (GPIB) 등)에서만 사용할 수 있습니다.

사양

2개 모델 비교와
공통 사양

항목	GSG-2060	GSG-2160
아날로그 변조	AM, FM, PM	AM, FM, PM
디지털(벡터) 변조	미지원	ASK, PSK, APSK, QAM, FSK, MSK, 사용자 IQ/FSK
I/Q 출력	미지원	베이스밴드 약 60 MHz, RF 약 120 MHz
IQ 발생기	미지원	해상도 16 bit, 샘플 속도 10 kHz ~ 180 MHz, 파형 길이 16 Msa
GPIB	옵션	옵션
AUX(OCXO) 옵션	선택 가능	선택 가능

시리즈 공통 사양

항목	사양
주파수 범위 · 분해능	9 kHz ~ 6 GHz, 1 mHz
주파수 전환	5 ms 미만
출력 레벨	+20 dBm ~ -140 dBm, 분해능 0.01 dB, 단위 dBm, dBµV, Vrms
진폭 전환	5 ms 미만 (ALC 켬, CW)
주파수 기준	10 MHz, 온도 안정도 10 ppm 미만, 에이징 2 ppm/년 (기본) / OCXO 옵션 시 5 ppb 미만, 0.1 ppm/년
기준 출력 · 입력	출력 1 Vpp (50 Ω), 입력 -3 ~ 20 dBm (50 Ω)
위상 잡음 (오프셋 20 kHz, ALC 켬 / 끔)	100 MHz -112 / -115 dBc/Hz, 1 GHz -112 / -117 dBc/Hz, 3 GHz -107 / -110 dBc/Hz, 6 GHz -102 / -105 dBc/Hz
잔류 FM	2 Hz 미만 (0.3 ~ 3 kHz, 1 GHz CW)
고조파	-35 dBc 미만 (레벨 4 dBm 미만, 9 kHz ~ 6 GHz)
RMS 지터	0.23 ps (1 GHz, 적분 대역 1 Hz ~ 10 MHz)
VSWR	1.8 미만 (5 MHz ~ 3 GHz, 출력 -40 dBm 이하)
스윕	주파수, 진폭, 리스트, 체류 시간 100 µs ~ 100 s, 스텝 2 ~ 65535점, 리스트 1 ~ 4096점
AM	깊이 0 ~ 100 %, 분해능 0.01 %, 내부 · 외부
FM	최대 편차 N × 1 MHz, 분해능 1 mHz, 내부 · 외부
PM	최대 편차 N × 1 MHz / 속도 또는 5N rad, 분해능 0.001 rad, 내부 · 외부
펄스	에지 시간 20 ns 미만, 반복률 0.1 Hz ~ 10 MHz, 펄스 폭 50 ns ~ (주기 - 10 ns), 온/오프 비 70 dB (5 MHz ~ 3 GHz)
LF 출력	사인, 구형, 삼각, 램프, 가우시안 잡음, 0.1 Hz ~ 10 MHz (사인), 출력 2 mVpp ~ 6 Vpp, 50 Ω
디스플레이	7 in TFT LCD, 1024 × 600
인터페이스	USB, LAN, GPIB(옵션), SCPI 호환 명령
전원	100 ~ 240 V AC, 50 ~ 60 Hz, 최대 90 VA
동작 온도	0 ~ 50 °C
크기 · 무게	430 × 140 × 540 mm, 약 13 kg
기본 구성	전원 코드, 인증서, 안전 정보 (종이 매뉴얼 없음, 웹에서 내려받음)

활용 분야

RF 부품·통신 시험
적용 현장

RF 부품 시험 — 증폭기, 안테나, 필터의 응답을 확인합니다.
통신 교육 실습 — 아날로그와 디지털 변조를 실습합니다.
자동차 전장 신호 시험 — 무선 신호 환경을 모사합니다.
IoT 무선 기기 개발 — 수신 감도와 채널 응답을 시험합니다.

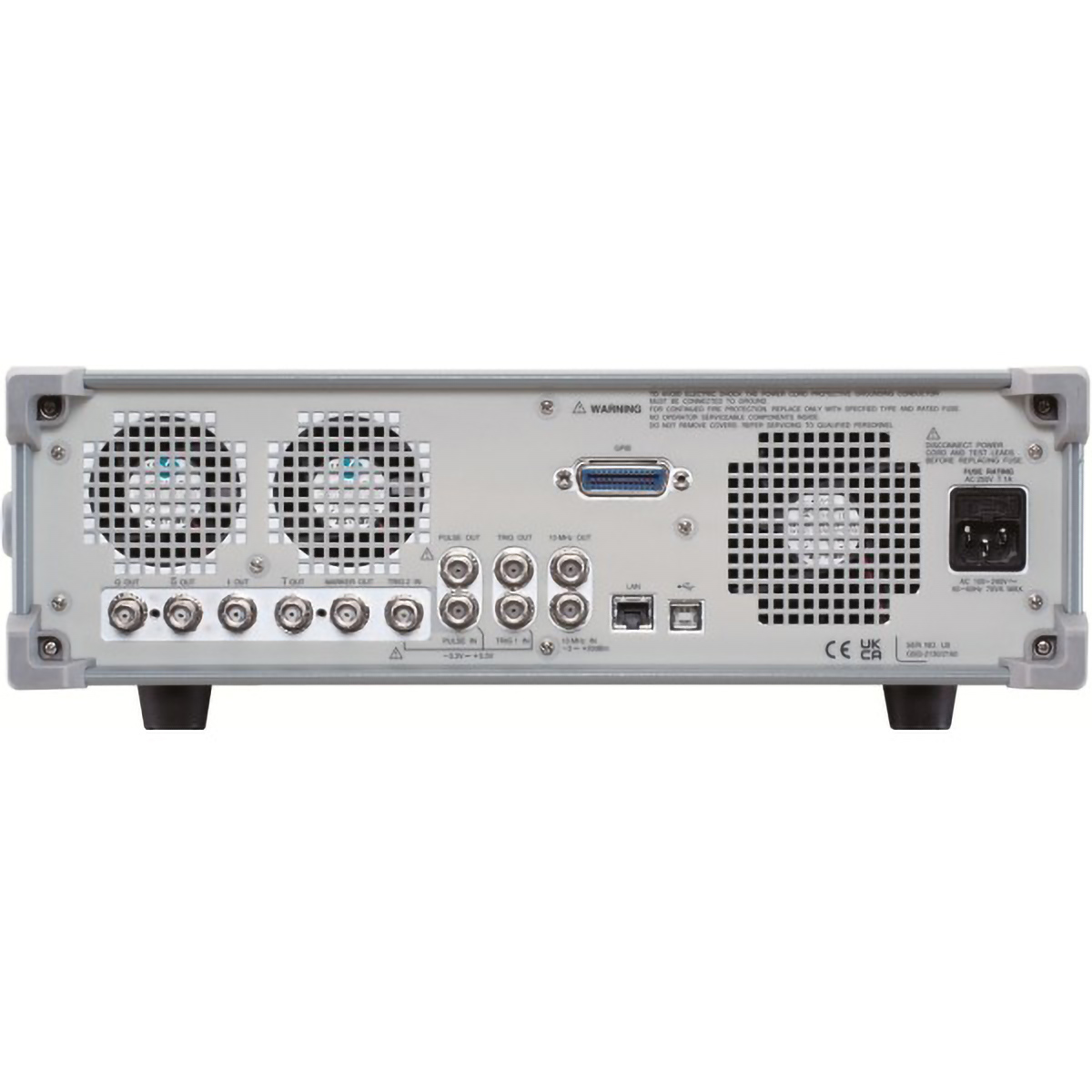

BNC 단자와 냉각 팬, 전원부가 있는 후면

선택 가이드

GSG-2060과
GSG-2160 선택

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
AM, FM, PM 아날로그 신호면 충분할 때	GSG-2060	아날로그 변조 전용 모델입니다.
디지털 I/Q 변조 신호가 필요할 때	GSG-2160	ASK, PSK, QAM 등 벡터 변조와 I/Q 출력을 추가합니다.
기준 안정도를 더 높이고 싶을 때	AUX(OCXO) 옵션 모델	온도 안정도 5 ppb 미만 기준 발진기를 갖춥니다.

구성·옵션

모델 구성과
별매 키트

구분	내용
기본 구성	전원 코드, 인증서, 안전 정보
모델 옵션	GSG-2060 (GPIB), GSG-2060 (GPIB+AUX), GSG-2160 (GPIB), GSG-2160 (GPIB+AUX)
옵션	AUX(OCXO) 기준 발진기
별매	GRA-447 랙 마운트 키트 (19인치 3U)

GSG-2000 시리즈와 함께 보는
벤치 계측 장비

GSG-2060과 GSG-2160은 무엇이 다릅니까?
GSG-2160만 디지털(벡터) I/Q 변조 신호를 만듭니다. GSG-2060은 아날로그 AM, FM, PM만 지원합니다.
GSG-2000 시리즈는 기준 발진기 안정도를 높일 수 있습니까?
네, AUX(OCXO) 옵션을 선택하면 온도 안정도가 5 ppb 미만, 에이징이 0.1 ppm/년으로 개선됩니다.
GSG-2000 시리즈에서 GPIB를 사용할 수 있습니까?
네, GPIB는 모델별 옵션으로 선택할 수 있습니다. USB와 LAN은 기본입니다.
GSG-2000 시리즈 매뉴얼은 종이로 제공됩니까?
아니요, 종이 매뉴얼은 없고 웹에서 내려받을 수 있습니다.
GSG-2000 시리즈를 랙에 설치할 수 있습니까?
네, GRA-447 랙 마운트 키트를 별도로 선택할 수 있습니다. 19인치 3U 규격입니다.
