GW Instek AFG-4000 임의함수발생기

MODEL: AFG-4000
브랜드: GWINSTEK

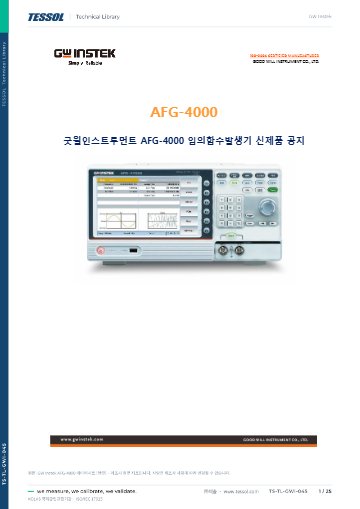

제품 자료: 데이터시트 (한글)

종합 카달로그

제품문의 구매하기

시험 신호 조건을
터치로 바꾸는 함수 발생기

GW Instek AFG-4000 시리즈 임의 함수 발생기

견적 받기

GW Instek AFG-4000 시리즈는 8 in 컬러 터치 LCD에서 파형을 편집하는 임의 함수 발생기(AFG, 파형 발생기)입니다. 1채널 25 MHz부터 2채널 250 MHz까지 8개 모델로 연구실과 교육 현장의 시험 신호를 만듭니다.

주파수, 진폭, DC 오프셋은 숫자 입력창에서 터치로 바로 바꿀 수 있고, 내장 임의 파형 146개도 편집해 출력할 수 있습니다. 그래서 신호 조건을 바꾸는 시간이 줄어듭니다. 이 발생기는 (주)테솔이 국내에 공식 공급합니다.

25 ~ 250 MHz

모델별 대역폭

1.25 GSa/s

250 MHz 모델 샘플 속도

16 bit

35~250 MHz 수직 분해능

1 µHz

주파수 분해능

특징

임의 함수 발생기의
파형 편집·출력 기능

핵심 특징	현장에서 달라지는 점
터치 편집	주파수와 진폭을 화면에서 터치로 바꿔 시험 조건을 빠르게 조정합니다.
1 µHz 분해능	주파수를 1 µHz 단위로 설정해 저주파 신호도 세밀하게 조정합니다.
16 bit 수직 분해능	35~250 MHz 모델은 진폭을 16 bit로 나눠 낮은 진폭 신호의 계단 오차를 줄입니다.
1.25 GSa/s 샘플 속도	250 MHz 모델은 1.25 GSa/s로 파형을 만들어 고주파 신호의 형태를 유지합니다.
폭넓은 변조 방식	AM, FM, PM, PSK, FSK 등을 내장해 별도 신호원 없이 변조 신호를 만듭니다.
스윕 · 버스트 · 카운터	세 기능을 기본으로 갖춰 응답 시험과 펄스열 시험에 바로 사용합니다.
2채널 연동	2채널 모델은 주파수와 진폭을 연동해 두 신호를 같은 조건으로 출력합니다.
AFG-4125AE 파워 증폭	25 MHz 모델 중 AFG-4125AE는 10 W 증폭기를 내장해 소형 부하를 직접 구동합니다.

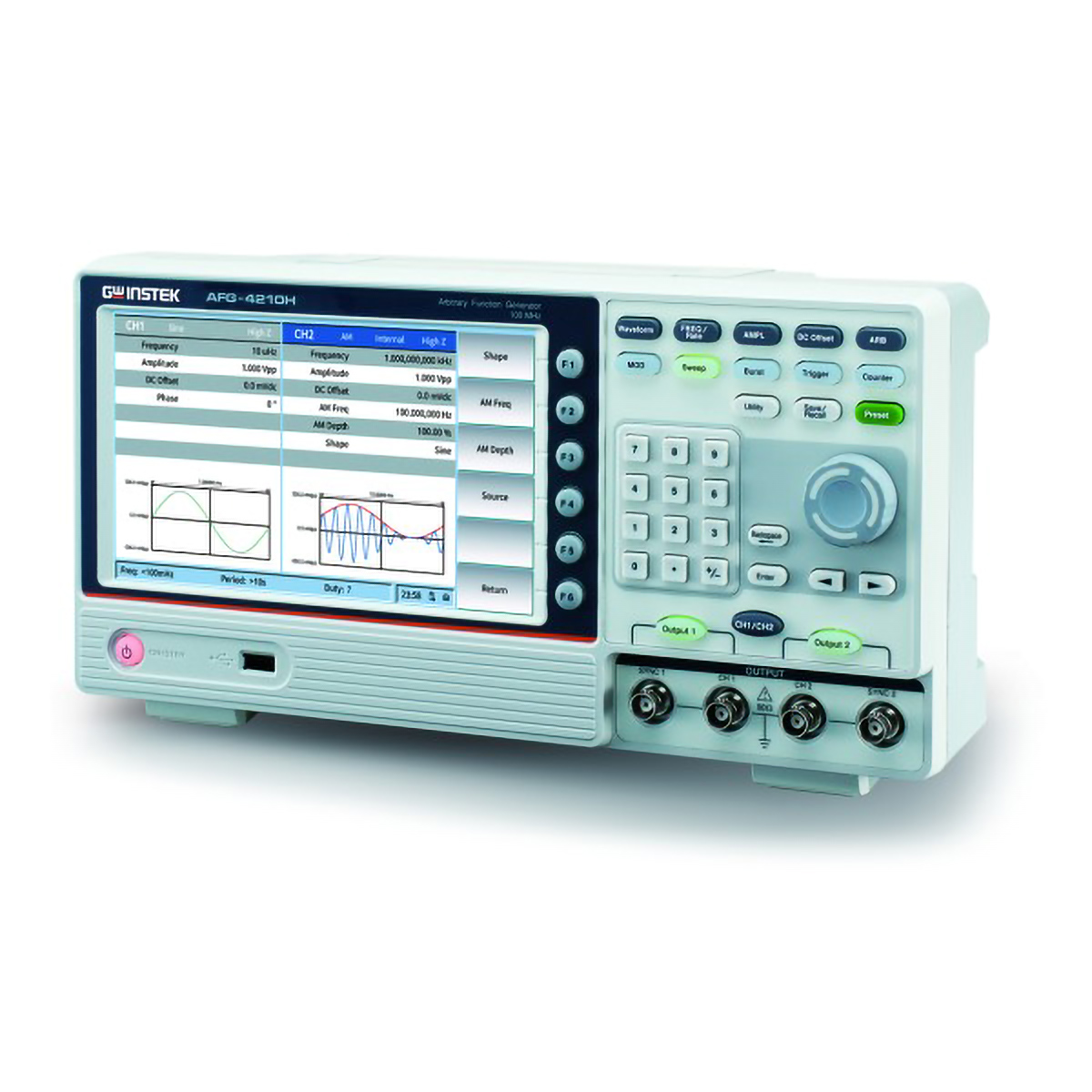

컬러 화면과 키패드, 채널 출력 단자가 있는 함수발생기

변조와 출력

변조 신호 생성과
AFG-4125AE 증폭 출력

AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM 변조를 내장해 통신 교육과 센서 입력 모사에 사용합니다. AFG-4125AE의 파워 증폭은 5 Hz~100 kHz 대역에서 독립 입출력으로 동작하며 최대 출력 전압은 22 V입니다.

변조 설정 화면

변조 방식을 고른 뒤 반송파 주파수와 변조 깊이를 같은 화면에서 입력합니다. 파워 증폭 출력은 부하 임피던스에 따라 값이 달라지므로 연결 전에 부하를 확인하세요.

제어와 연결

모델별 USB·LAN
인터페이스 구성

전 모델이 USB 호스트와 USB 디바이스 포트를 갖추고, 35 MHz 이상 2채널 모델은 LAN도 갖춥니다. 2채널 모델에서는 주파수와 진폭 커플링, 트래킹으로 채널을 연동합니다.

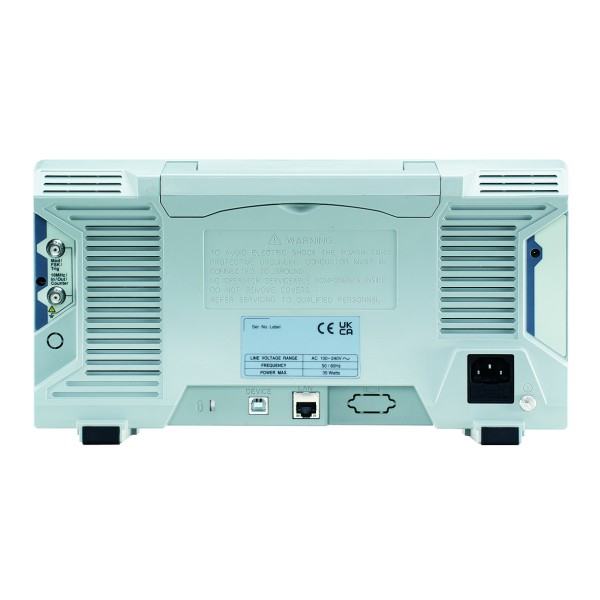

후면 USB 포트와 LAN 포트

LAN 포트는 모든 모델에 있지 않으므로 원격 제어가 필요하면 모델 선택 전에 확인하세요. 구성품은 모델별로 수량이 다릅니다.

사용 방법

AFG-4000 USB·LAN 원격 제어와
SCPI 출력 명령

AFG-4000 시리즈는 후면 USB 디바이스 포트(USB TMC)로 PC와 연결하며 AFG-4235/4260/4280/4210H/4225H는 LAN도 사용합니다. PC에서는 NI-VISA 위에서 SCPI 명령으로 파형, 주파수, 진폭, 출력을 제어합니다.

소프트웨어·도구	하는 일
NI-VISA	USB TMC 통신에 필요한 PC 라이브러리
VISA 테스트 도구 또는 터미널 프로그램	SCPI 명령 전송과 응답 확인

처음 연결하는 순서

순서	할 일
1	PC에 NI-VISA를 설치합니다.
2	USB 케이블로 후면 USB B(슬레이브) 포트와 PC를 연결하세요.
3	LAN 모델을 네트워크로 쓸 때는 전면 패널의 LAN 설정에서 DHCP 또는 Manual로 IP를 정합니다.
4	VISA 도구에서 장비를 열고 *IDN?을 보내 제조사, 모델, 시리얼 번호, 펌웨어 버전 응답을 확인하세요.
5	파형과 주파수를 설정하는 명령을 보낸 뒤 OUTP1 ON으로 채널 1 출력을 켭니다.

AFG-4000 SCPI 명령 예시

명령	하는 일
SOUR1:APPL:SIN 2KHZ,MAX,MAX	채널 1에서 2 kHz 사인파를 최대 진폭·오프셋으로 출력
SOUR1:FUNC SIN	채널 1 출력 파형을 사인파로 설정
SOUR1:FREQ MAX	채널 1 주파수를 현재 모드의 최댓값으로 설정
SOUR1:AMPL MAX	채널 1 진폭을 최댓값으로 설정
SOURce1:PHASe 25	채널 1 위상을 25°로 설정
OUTP1 ON	채널 1 출력 켜기

종단 문자는 LF, CR LF, EOI 중 하나를 사용합니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 Programming Manual을 함께 확인하세요.

사양

8개 모델 비교와
AFG-4000 공통 사양

항목	25 MHz 모델 (AFG-4125E · 4125AE · 4225E)	35 ~ 100 MHz 모델 (AFG-4235 · 4260 · 4280 · 4210H)	250 MHz 모델 (AFG-4225H)
채널 수	AFG-4125E · 4125AE 1채널, AFG-4225E 2채널	2채널	2채널
대역폭	25 MHz	35 / 60 / 80 / 100 MHz	250 MHz
샘플 속도	125 MSa/s	500 MSa/s	1.25 GSa/s
수직 분해능	14 bit	16 bit	16 bit
파형 길이	2 ~ 16K 포인트	2 ~ 10M 포인트	2 ~ 10M 포인트
LAN	미지원	지원	지원
파워 증폭	AFG-4125AE만 내장	해당 없음	해당 없음

시리즈 공통 사양

항목	사양
주파수 분해능 · 안정도	1 µHz 또는 10 digit, ±2 ppm @ 25 °C ±5 °C, ±1 ppm @ 0 ~ 40 °C (모델별)
출력 진폭 (50 Ω 부하)	40 MHz 이하 1 mVpp ~ 10 Vpp, 80 MHz 이하 1 mVpp ~ 5 Vpp, 120 MHz 이하 1 mVpp ~ 2.5 Vpp, 250 MHz 이하 1 mVpp ~ 1 Vpp
진폭 정확도	±(설정값 2 % + 1 mVpp) (1 kHz 사인파, 오프셋 0 V, 10 mVpp 초과)
DC 오프셋	±(10 Vpk - 진폭 Vpp / 2) (고임피던스 부하)
출력 임피던스	50 Ω (typical), 단락 보호와 과부하 시 자동 출력 차단
임의 파형 샘플 속도	사용자 설정 2 µSa/s ~ 62.5 MSa/s
내장 파형	임의 파형 146개
변조	AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM
스윕 · 버스트 · 카운터	기본 내장
채널 연동	주파수 · 진폭 커플링, 트래킹 (2채널 모델)
파워 증폭	AFG-4125AE 내장, 최대 10 W, 최대 출력 22 V, 5 Hz ~ 100 kHz (독립 입출력)
디스플레이	8 in 컬러 터치 LCD, 800 × 480
인터페이스	USB 호스트, USB 디바이스, LAN (35 MHz ~ 250 MHz 2채널 모델)
전원	100 ~ 240 V AC ±10 %, 50/60 Hz, 50 VA 미만
크기 · 무게	340 × 177 × 90 mm, 약 2.5 kg

활용 분야

임의 파형 신호가
필요한 현장

광대역 신호 시뮬레이션 — 최대 250 MHz 대역의 신호로 시험 대상의 입력을 모사합니다.
교육 실습실 — 파형 생성과 변조 실습에 사용합니다.
연구 개발 — 시험 신호를 만들어 회로 응답을 확인합니다.
센서·부품 입력 신호 모사 — 실제 신호와 비슷한 입력을 인가합니다.

선택 가이드

대역폭과 채널 수로 고르는
AFG-4000 모델

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
25 MHz 대역이면 충분하고 1채널로 시험할 때	AFG-4125E · 4125AE	125 MSa/s, 14 bit 입문 구성의 1채널 모델입니다.
25 MHz 대역을 2채널로 쓸 때	AFG-4225E	같은 대역에서 2채널 출력과 연동을 갖춥니다.
35~100 MHz 대역에서 16 bit가 필요할 때	AFG-4235 · 4260 · 4280 · 4210H	500 MSa/s와 2~10M 포인트 파형 길이를 갖춥니다.
250 MHz 대역과 1.25 GSa/s가 필요할 때	AFG-4225H	시리즈에서 가장 넓은 대역의 모델입니다.
소형 부하를 증폭 출력으로 구동할 때	AFG-4125AE	10 W 파워 증폭기를 내장합니다.

구성·옵션

기본 구성품과
별매 리드·케이블

구분	내용
기본 구성	테스트 리드, BNC 케이블, USB 케이블, 전원 코드 (모델별 수량 다름)
별매	GTL-101 테스트 리드, BNC(P/M)-악어 클립, 약 1100 mm
별매	GTL-110 BNC 케이블, BNC(P/M)-BNC(P/M), 약 1000 mm

AFG-4000과 함께 보는
벤치 계측 장비

AFG-4000 시리즈는 모델마다 사양이 어떻게 다릅니까?
대역폭에 따라 다릅니다. 25 MHz 모델은 125 MSa/s에 14 bit, 35~100 MHz 모델은 500 MSa/s에 16 bit, 250 MHz 모델은 1.25 GSa/s에 16 bit입니다.
AFG-4000은 어떤 모델이 1채널이고 어떤 모델이 2채널입니까?
AFG-4125E와 AFG-4125AE는 1채널이고, 나머지 모델은 2채널입니다.
AFG-4000의 임의 파형 길이는 얼마입니까?
25 MHz 모델은 2~16K 포인트, 35 MHz 이상 모델은 2~10M 포인트입니다.
AFG-4000은 모든 모델에서 LAN을 사용할 수 있습니까?
아니요, LAN은 35 MHz 이상 2채널 모델에 있습니다.
AFG-4000에 파워 증폭 기능이 있는 모델이 있습니까?
네, AFG-4125AE가 10 W 파워 증폭기를 내장합니다.
