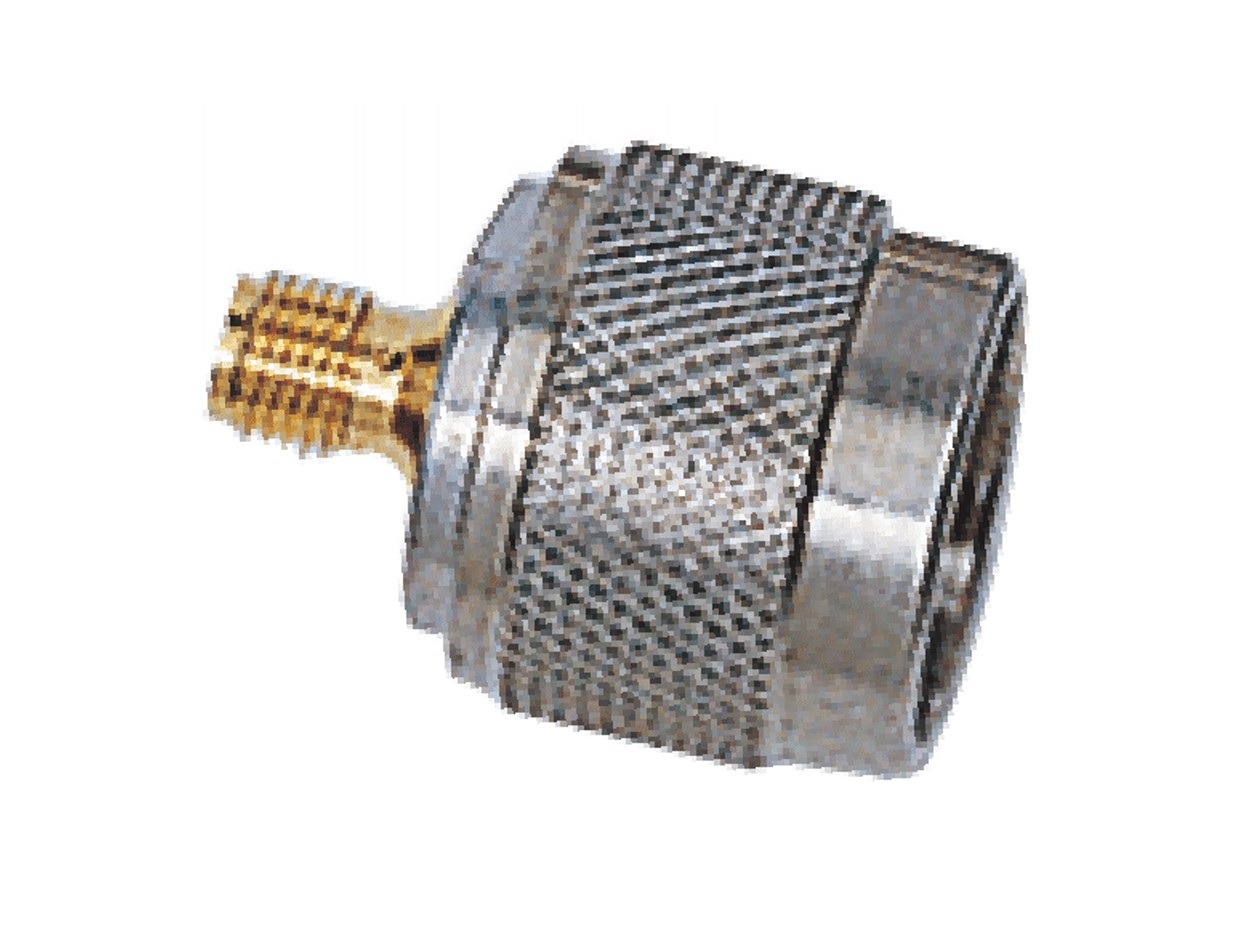

GW Instek RF 어댑터 ADP-002

MODEL: ADP-002
브랜드: GWINSTEK
제품 자료: 종합 카달로그

종합 카달로그

제품문의 구매하기

BNC·SMA 장비를 분석기에
연결하는 RF 어댑터와 케이블

GW Instek GSP 시리즈 RF 어댑터 · 케이블

견적 받기

GW Instek ADP-001과 ADP-002는 GSP 시리즈 스펙트럼 분석기의 N형 수(M) 입력을 BNC 암(F)이나 SMA 암(F)으로 바꾸는 RF 어댑터이고, GTL-301과 GTL-303은 분석기와 RF 장비를 잇는 RG223·RG316 케이블 어셈블리(RF 커넥터 액세서리)입니다.

분석기 입력은 N형으로 고정되어 있어 BNC나 SMA 커넥터를 사용하는 시험 장비와 연결하려면 커넥터 변환이 필요하며, 어댑터 한 개로 이 연결을 구성합니다. 케이블은 길이가 두 가지이므로 벤치 배치에 맞춰 고를 수 있습니다. 이 액세서리는 (주)테솔이 국내에 공식 공급합니다.

N → BNC

ADP-001 N(M)-BNC(F) 변환

N → SMA

ADP-002 N(M)-SMA(F) 변환

1000 mm

GTL-301 RG223 케이블 길이

600 mm

GTL-303 RG316 케이블 길이

특징

어댑터 2종과
케이블 2종의 역할

핵심 특징	현장에서 달라지는 점
N형 입력 기준 변환	분석기의 N(M) 입력을 BNC와 SMA로 바꿔 다른 규격의 시험 장비를 케이블 교체 없이 연결합니다.
BNC 암 출력 (ADP-001)	BNC(F) 쪽으로 이어지므로 BNC 수 커넥터 케이블과 프로브를 그대로 연결할 수 있습니다.
SMA 암 출력 (ADP-002)	SMA(F) 쪽으로 이어져 SMA 케이블과 소형 RF 모듈을 분석기에 연결할 수 있습니다.
N형 양단 케이블 (GTL-301)	N(M)-N(M) RG223 어셈블리로, 분석기와 N형 출력 장비 사이를 먼 거리로 연결합니다.
SMA 케이블 (GTL-303)	RG316 어셈블리로, 가까운 거리의 SMA 연결에서 불필요한 케이블 길이를 줄입니다.
GSP 시리즈 전용	4종 모두 GSP 시리즈용이므로 입력 커넥터 규격이 분석기와 일치합니다.

커넥터 선정

커넥터 성별 표기와
변환 방향

표기에서 M은 수(Male), F는 암(Female) 커넥터를 뜻합니다. ADP-001은 N(M)에서 BNC(F)로, ADP-002는 N(M)에서 SMA(F)로 변환합니다. 어댑터의 N 수 쪽이 분석기 입력에 꽂히고 BNC 또는 SMA 암 쪽에 상대 장비의 수 커넥터를 연결합니다.

장비 쪽 커넥터 성별 확인

연결할 케이블이 이미 BNC 수 커넥터이면 ADP-001을, SMA 수 커넥터이면 ADP-002를 선택하세요. 상대 장비 단자가 암 커넥터이면 어댑터를 거치지 않고 GTL-303 같은 수 커넥터 케이블로 직접 연결하는 구성을 검토하세요.

케이블 선정

케이블 종류와
배치 거리 기준

GTL-301은 RG223 어셈블리 1000 mm, GTL-303은 RG316 어셈블리 600 mm이며 커넥터 구성도 N(M)-N(M)과 SMA(P/M)로 다릅니다. 분석기와 상대 장비의 단자 종류, 그리고 벤치 위 거리를 기준으로 고르고 필요 이상으로 긴 케이블은 피하세요.

사양

RF 액세서리 4종
전체 사양

항목	ADP-001	ADP-002	GTL-301	GTL-303
종류	어댑터	어댑터	RF 케이블	RF 케이블
커넥터	N(M)-BNC(F)	N(M)-SMA(F)	N(M)-N(M)	SMA(P/M)
케이블 종류	해당 없음	해당 없음	RG223 어셈블리	RG316 어셈블리
길이	해당 없음	해당 없음	1000 mm	600 mm
적용 모델	GSP 시리즈	GSP 시리즈	GSP 시리즈	GSP 시리즈

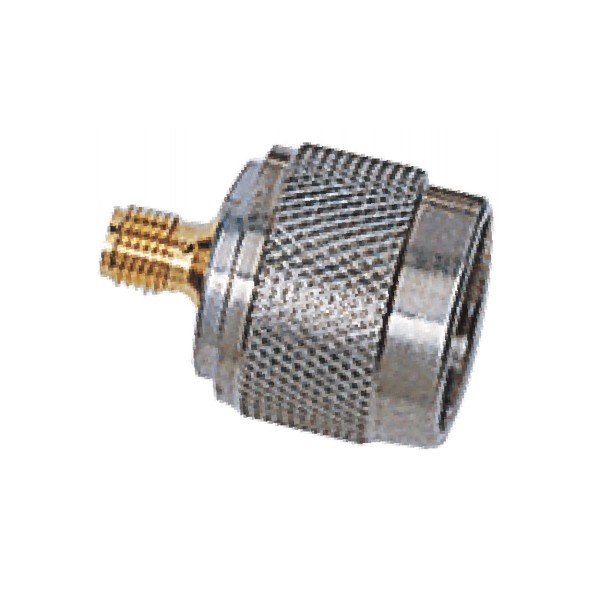

N형과 SMA 커넥터를 잇는 RF 어댑터

활용 분야

RF 커넥터 변환과
케이블 연결 현장

BNC 장비 연결 — GSP 분석기의 N형 입력을 BNC 기반 시험 장비와 이을 때 ADP-001을 사용합니다.
SMA 케이블 연결 — N형 입력을 SMA 케이블이나 소형 RF 모듈에 연결할 때 ADP-002를 사용합니다.
N형 장비 간 연결 — 분석기와 N형 출력 RF 장비 사이를 긴 케이블로 잇습니다.
근거리 SMA 연결 — 벤치 위 짧은 거리의 연결에 SMA 케이블을 사용합니다.

선택 가이드

연결 대상에 맞는
어댑터·케이블 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
N형 입력을 BNC 암으로 바꿀 때	ADP-001	N(M)-BNC(F) 어댑터가 N형 입력을 BNC 암으로 바꿔 줍니다.
N형 입력을 SMA 암으로 바꿀 때	ADP-002	N(M)-SMA(F) 어댑터가 N형 입력을 SMA 암으로 바꿔 줍니다.
N형 출력 장비와 먼 거리로 이을 때	GTL-301	N(M)-N(M) RG223 어셈블리입니다.
가까운 거리에서 SMA로 이을 때	GTL-303	RG316 어셈블리, SMA(P/M)입니다.

구성·옵션

주문 단위와
대상 모델

ADP-001, ADP-002 — 어댑터 단품.
GTL-301, GTL-303 — 케이블 어셈블리 단품.
대상 — GSP 시리즈 스펙트럼 분석기.

ADP-001·ADP-002와 함께 보는
커넥터 어댑터

ADP-001·ADP-002는 GSP 시리즈 전체 모델에서 사용할 수 있습니까?
GSP 시리즈용 액세서리로 지정되어 있습니다. 사용 중인 GSP 모델명을 알려 주시면 입력 커넥터와의 적합 여부를 대조해 드립니다.
ADP-001과 ADP-002는 어떻게 다릅니까?
ADP-001은 N형에서 BNC로, ADP-002는 N형에서 SMA로 바꿉니다. 두 어댑터 모두 출력 쪽이 암(F) 커넥터입니다.
GTL-301과 GTL-303은 케이블 길이를 어떻게 고릅니까?
GTL-301은 1000 mm, GTL-303은 600 mm이므로 장비 사이 거리에 맞추되, 두 케이블은 커넥터 종류도 다르므로 상대 장비 단자를 먼저 확인하세요.
GTL-303 케이블 종류는 무엇입니까?
RG316 어셈블리입니다. 커넥터는 SMA(P/M)입니다.
