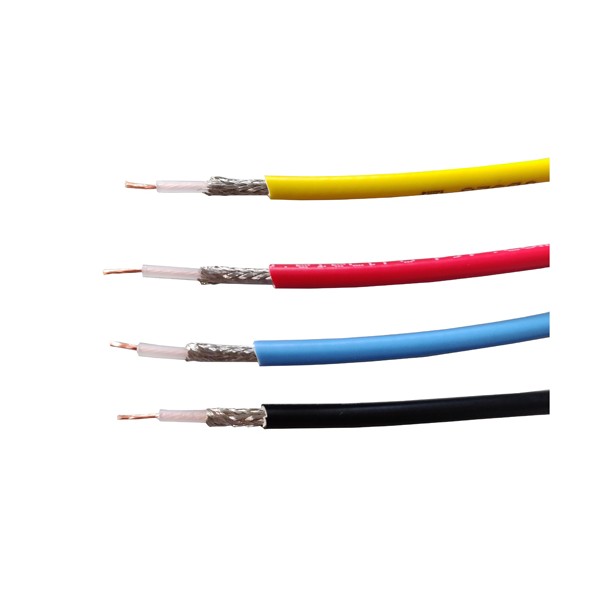

Electro-PJP 7250-50Ω 보호 동축 케이블 - PVC 피복 - 50 OHM - 1000V

MODEL: 7250-50Ω
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

50 Ω·75 Ω 계통에 맞춰
고르는 차폐 동축 케이블

Electro-PJP RG174 · RG58 · 7275 · 7250 차폐 동축 케이블

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 차폐 동축 케이블은 PVC 피복의 50 Ω 세 종(RG174 · RG58 · 7250)과 75 Ω 한 종(7275)으로 구성된 동축 케이블 4종 라인업입니다. 외경은 Ø2.80 mm부터 Ø4.95 mm까지이며, 신호 시스템의 임피던스와 배선 환경에 맞는 모델을 고르면 됩니다.

RG174는 -40 °C에서 +85 °C까지 네 모델 가운데 가장 넓은 온도 범위에서 쓸 수 있고, RG58은 3 A 정격에 매우 유연한 구조를 갖춰 용도가 뚜렷하게 나뉩니다. 이 케이블은 (주)테솔이 국내에 공식 공급합니다.

50 Ω · 75 Ω

모델별 특성 임피던스

Ø2.80 ~ Ø4.95 mm

모델별 케이블 외경 범위

0.5 A · 3 A

모델별 정격 전류

-40 ~ +85 °C

RG174 사용 온도 범위

특징

용도별로 나뉘는
Electro-PJP 동축 케이블 4종

핵심 특징	현장에서 달라지는 점
RG174: Ø2.80 mm 가는 외경	장비 내부나 좁은 배선관처럼 공간이 부족한 곳에도 50 Ω 신호선을 배선할 수 있습니다.
RG58: 매우 유연한 구조	자주 구부리는 시험 리드에서도 피복 갈라짐과 심선 피로가 줄어들며, 3 A까지 통전할 수 있습니다.
7275: 75 Ω 임피던스	75 Ω 시스템에 맞춘 모델이라 임피던스가 맞지 않아 생기는 신호 반사를 피할 수 있습니다.
7250: 1000 V 인쇄 50 Ω 모델	제품명에 1000 V가 붙은 50 Ω 모델로, 3 A 정격에 Ø3.70 mm 외경을 갖췄습니다.
PVC 피복 차폐 구조	네 모델 모두 PVC 피복의 차폐 동축이라 외부 잡음 유입을 줄여 신호 품질을 지킵니다.

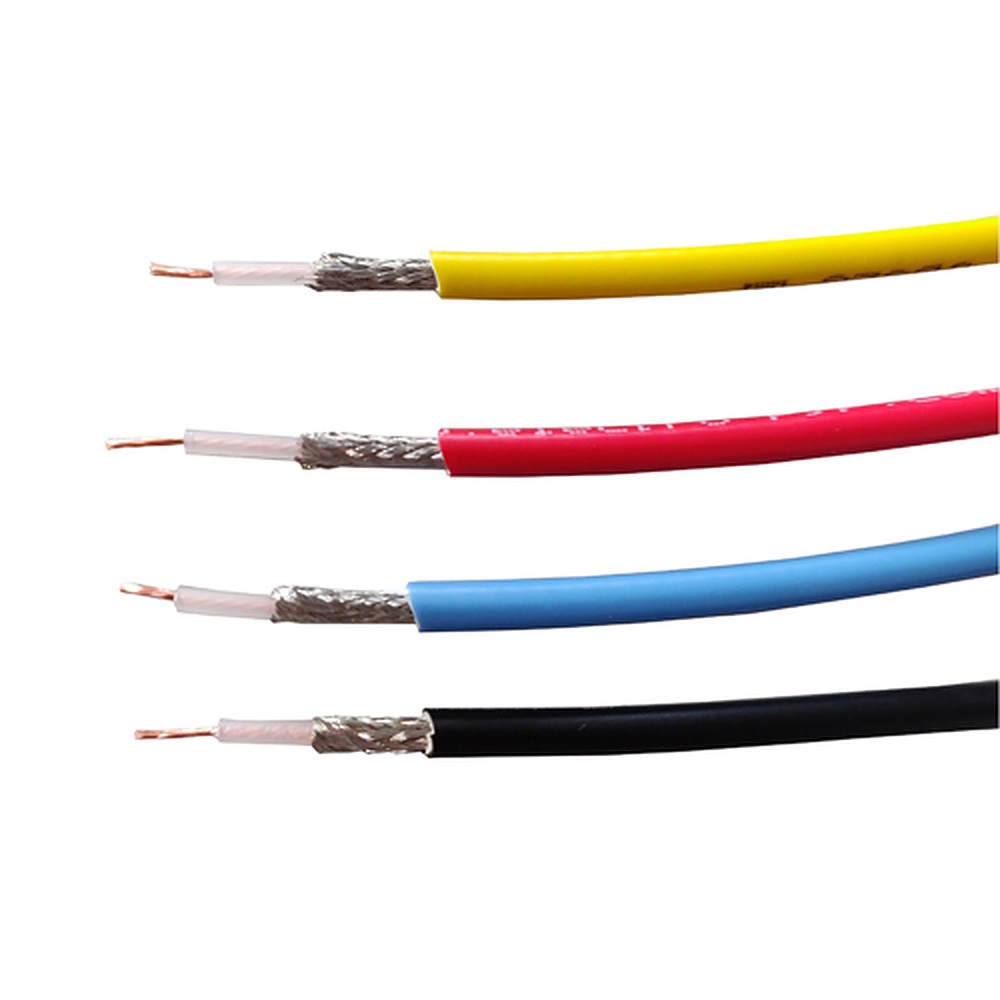

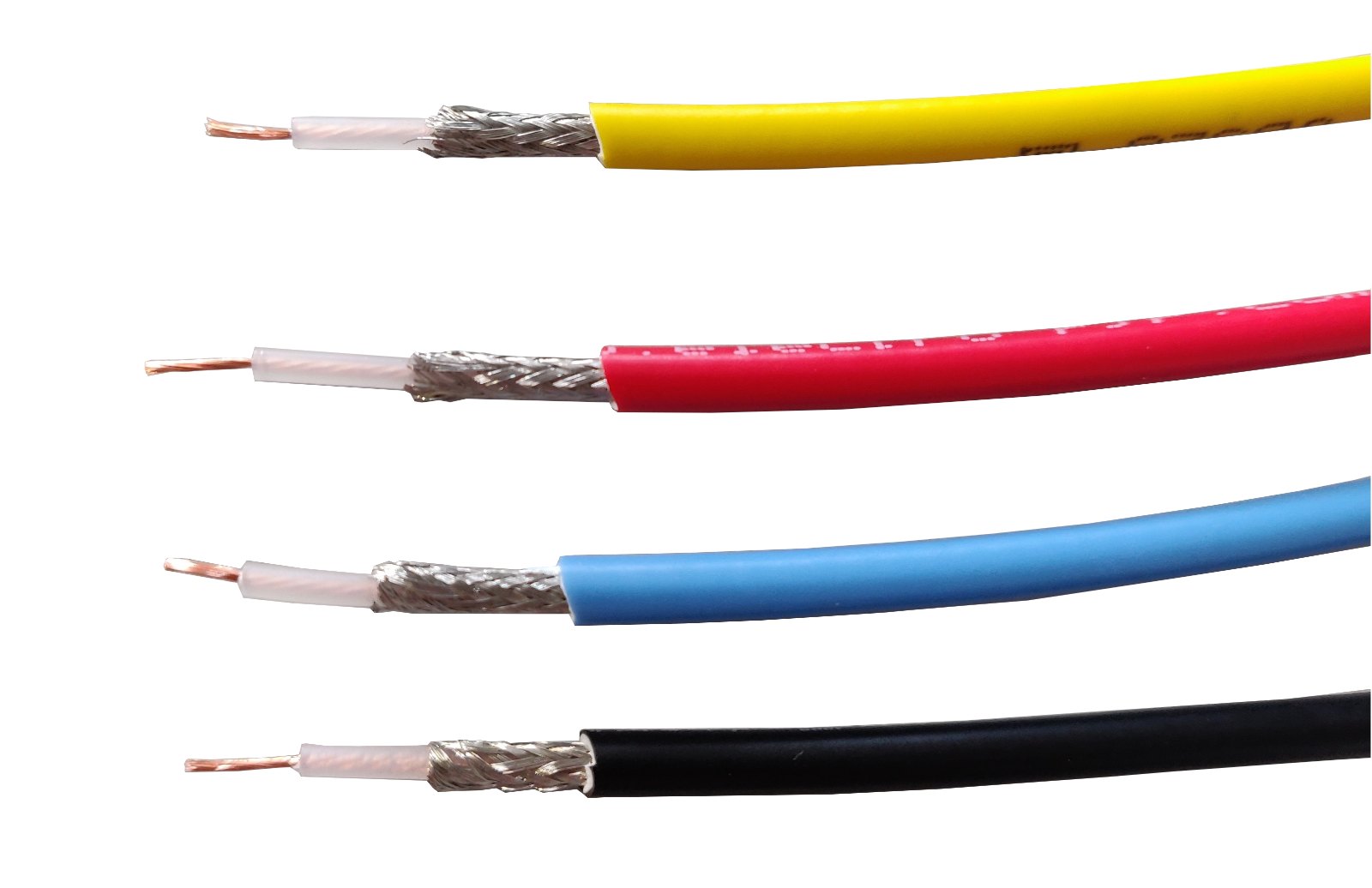

겉피복과 차폐층을 벗겨 낸 색상별 동축 케이블

감쇠 비교

동축 케이블 감쇠를
비교할 때의 주파수 조건

감쇠 값은 모델마다 측정 주파수가 달라 숫자만 놓고 비교하면 판단을 그르칩니다. RG174와 7250은 200 MHz에서 100 m당 40 dB, RG58은 1 GHz에서 70.5 dB, 7275는 1 GHz에서 44.2 dB입니다. 반드시 같은 주파수 기준으로 환산해 비교하세요.

200 MHz 기준: RG174와 7250은 모두 40 dB/100 m라 같은 조건에서 바로 비교할 수 있습니다.
1 GHz 기준: RG58은 70.5 dB/100 m, 7275는 44.2 dB/100 m입니다.
정전용량: RG174와 7250은 105 pF/m, RG58은 101 pF/m, 7275는 54 pF/m입니다.

임피던스를 맞춘 시험 신호 경로

신호원과 부하의 임피던스가 50 Ω이면 RG174·RG58·7250을, 75 Ω이면 7275를 골라 신호 경로 전체의 임피던스를 맞추세요. 배선이 길어질수록 감쇠가 쌓이므로 사용 주파수와 배선 길이를 함께 따져 모델을 정합니다.

사양

동축 케이블 4개 모델 비교와
공통 사양

항목	RG174	RG58	7275	7250
임피던스	50 Ω	50 Ω	75 Ω	50 Ω
정격 전류	0.5 A	3 A	0.5 A	3 A
외경	Ø2.80 ±0.10 mm	Ø4.95 ±0.15 mm	Ø3.90 ±0.10 mm	Ø3.70 ±0.10 mm
사용 온도	-40 °C ~ +85 °C	-20 °C ~ +80 °C	-20 °C ~ +80 °C	-20 °C ~ +80 °C
정전용량	105 pF/m	101 pF/m	54 pF/m	105 pF/m
감쇠	40 dB/100 m @ 200 MHz	70.5 dB/100 m @ 1 GHz	44.2 dB/100 m @ 1 GHz	40 dB/100 m @ 200 MHz
특징	가는 외경	매우 유연	75 Ω	제품명 1000 V

시리즈 공통 사양

항목	사양
구조	차폐 동축 케이블
피복	PVC
임피던스 구분	50 Ω(RG174 · RG58 · 7250) / 75 Ω(7275)
7250의 1000 V	제품명 기재 값

활용 분야

차폐 동축 신호선이
필요한 측정 현장

측정기와 신호 장비 연결 — 오실로스코프, 신호 발생기, 계측기 사이를 임피던스가 맞는 동축으로 잇습니다.
장비 내부 배선 — 외경이 가는 RG174로 좁은 내부 공간의 신호선을 꾸밉니다.
자주 구부리는 시험 리드 — 작업대에서 계속 만지는 리드는 유연한 RG58로 만듭니다.

선택 가이드

임피던스와 배선 환경으로 고르는
동축 케이블

이럴 때 (현장 조건)	권장 모델	선택 이유
좁은 공간에 50 Ω 신호선을 배선한다면	RG174	외경 Ø2.80 mm로 가장 가늘고 -40 ~ +85 °C까지 견뎌 장비 내부 배선에 맞습니다.
자주 구부리는 50 Ω 시험 리드를 만든다면	RG58	매우 유연한 구조에 3 A 정격이라 반복 취급하는 리드에 적합합니다.
75 Ω 시스템에 연결한다면	7275	75 Ω 모델은 이 한 종이며, 정전용량도 54 pF/m로 가장 낮습니다.
50 Ω이면서 제품명에 1000 V가 붙은 케이블이 필요하다면	7250	3 A 정격에 외경 Ø3.70 mm라 RG174보다 굵고 RG58보다 가는 중간 굵기입니다.

구성·옵션

동축 케이블 모델별
임피던스와 정격

구분	모델	임피던스	정격 전류
차폐 동축 케이블	RG174	50 Ω	0.5 A
매우 유연한 차폐 동축 케이블	RG58	50 Ω	3 A
차폐 동축 케이블	7275	75 Ω	0.5 A
차폐 동축 케이블(1000 V)	7250	50 Ω	3 A

동축 케이블과 함께 보는
Electro-PJP 케이블과 플러그

RG174·RG58·7250·7275의 감쇠 값을 바로 비교해도 됩니까?
아닙니다. 측정 주파수가 서로 다릅니다. RG174와 7250은 200 MHz, RG58과 7275는 1 GHz 기준이므로 같은 주파수로 맞춘 뒤 비교하세요.
50 Ω과 75 Ω 동축 케이블 가운데 어느 쪽을 골라야 합니까?
연결하는 시스템의 임피던스에 맞춰 고릅니다. 50 Ω은 RG174, RG58, 7250이고 75 Ω은 7275입니다.
RG174와 RG58은 어떻게 구분해 선택합니까?
좁은 공간의 가는 배선에는 RG174, 구부림이 잦은 리드에는 RG58이 맞습니다. 정격 전류는 RG174가 0.5 A, RG58이 3 A입니다.
7275 동축 케이블의 사양은 어떻게 됩니까?
75 Ω 모델로, 정격 전류 0.5 A, 외경 Ø3.90 ±0.10 mm, 사용 온도 -20 °C ~ +80 °C입니다. 정전용량은 54 pF/m입니다.
