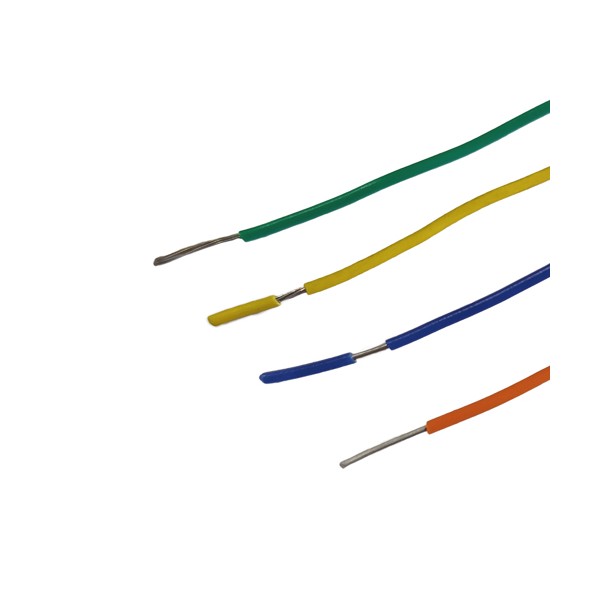

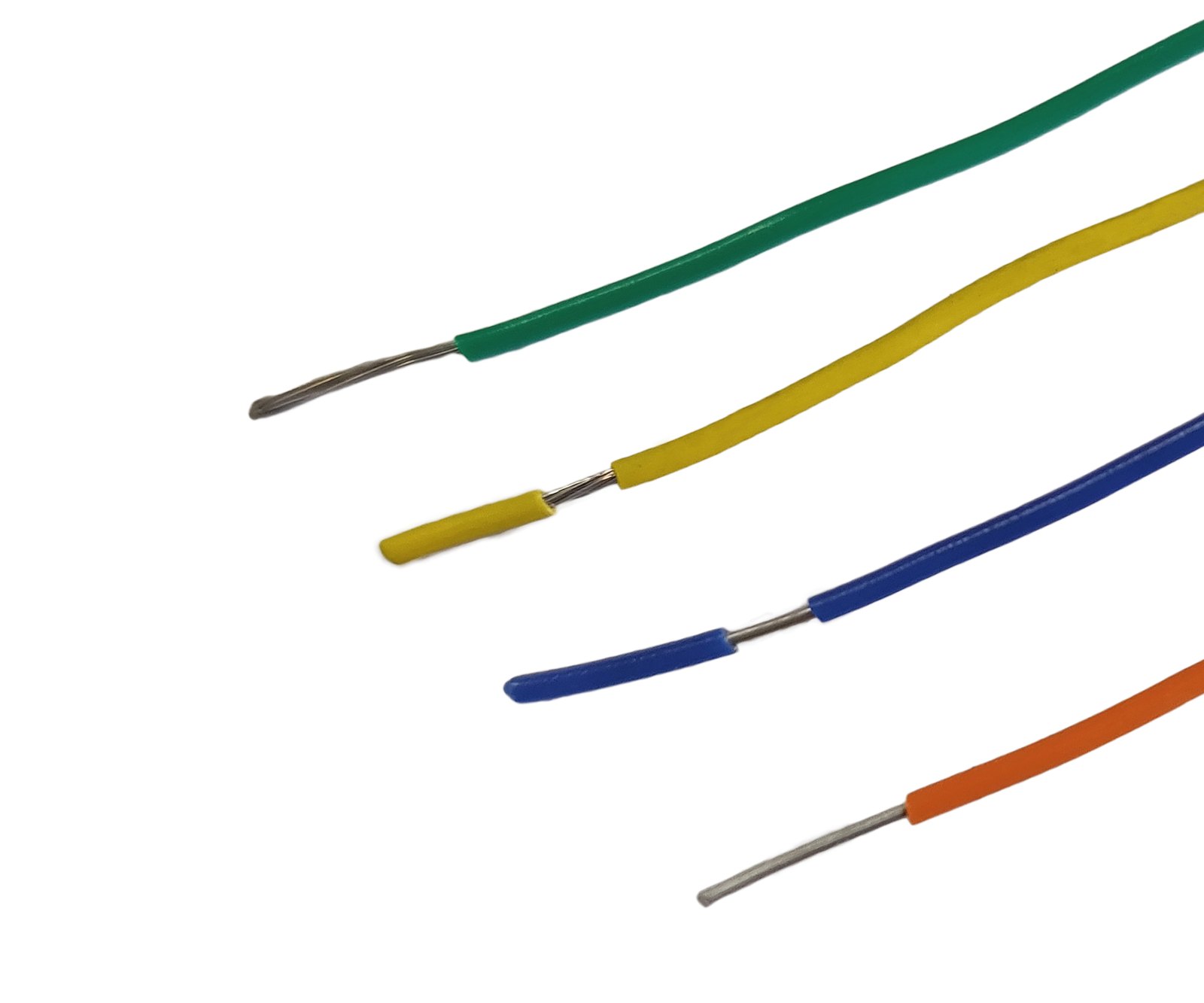

Electro-PJP 9001 PVC SJ는 시험판(브레드보드)용 단일 피복 PVC 케이블(19100 시리즈)입니다. 도체는 1 × Ø0.5 mm 단선이고 단면적 0.20 mm², AWG 24입니다. (주)테솔이 국내에 공식 공급합니다.
정격 전류는 2 A이며 외경은 1.2 mm, 사용 온도는 -20 °C에서 +70 °C입니다.
사양
9001 PVC SJ 케이블 사양
| 항목 | 사양 |
|---|---|
| 품번 | 9001 PVC SJ |
| 구성 | 단일 피복 PVC, 시험판용(19100 시리즈) |
| 정격 전류 | 2 A |
| 도체 | 1 × Ø0.5 → 0.20 mm² |
| 외경 | 1.2 mm |
| AWG | 24 |
| 사용 온도 | -20 °C ~ +70 °C |

90xx와 비교
9001 PVC SJ와 90xx 계열의 구조 차이
90xx 계열 선재가 Ø0.07 mm 소선을 묶은 구조인 반면 9001 PVC SJ는 Ø0.5 mm 단선 하나입니다. 사용 온도 상한도 +70 °C로 PVC 이중 피복형의 +80 °C보다 낮습니다.
같은 계열
9001 PVC SJ와 다른 90xx 케이블 3개 계열
- 90xx PVC DJ — 이중 피복 PVC 6개 단면적(9002 ~ 9017), -20 ~ +80 °C
- 90xx SIL DJ — 이중 피복 실리콘 5개 단면적(9027 ~ 9050), -60 ~ +180 °C
- 90xx SIL SJ — 단일 피복 실리콘 9025 · 9026, -60 ~ +180 °C
9001 PVC SJ의 도체는 어떤 구조입니까?
1 × Ø0.5 mm 단선이며 단면적은 0.20 mm²입니다.
9001 PVC SJ의 정격 전류는 얼마입니까?
2 A입니다.
9001 PVC SJ의 사용 온도는 어떻게 됩니까?
-20 °C에서 +70 °C입니다.
관련 제품
9001 PVC SJ와 같이 찾는 코일·동축 케이블
FAQ 자주묻는 질문
-
9001 PVC SJ의 도체는 어떤 구조입니까?
1 × Ø0.5 mm 단선이며 단면적은 0.20 mm²입니다.
-
9001 PVC SJ의 정격 전류는 얼마입니까?
2 A입니다.
-
9001 PVC SJ의 사용 온도는 어떻게 됩니까?
-20 °C에서 +70 °C입니다.
