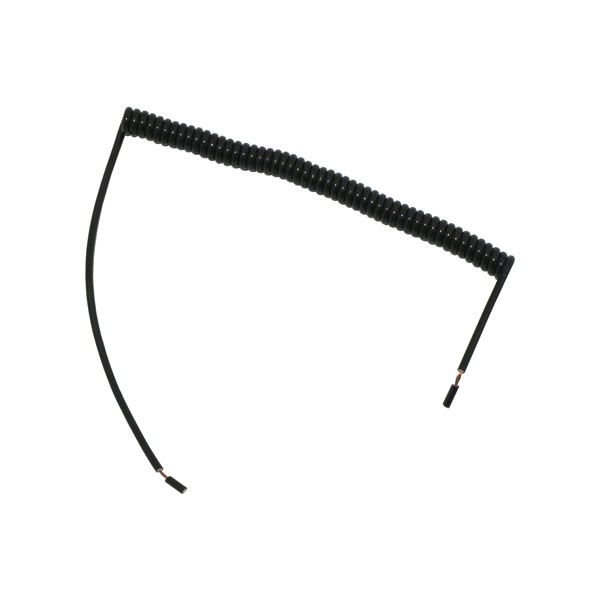

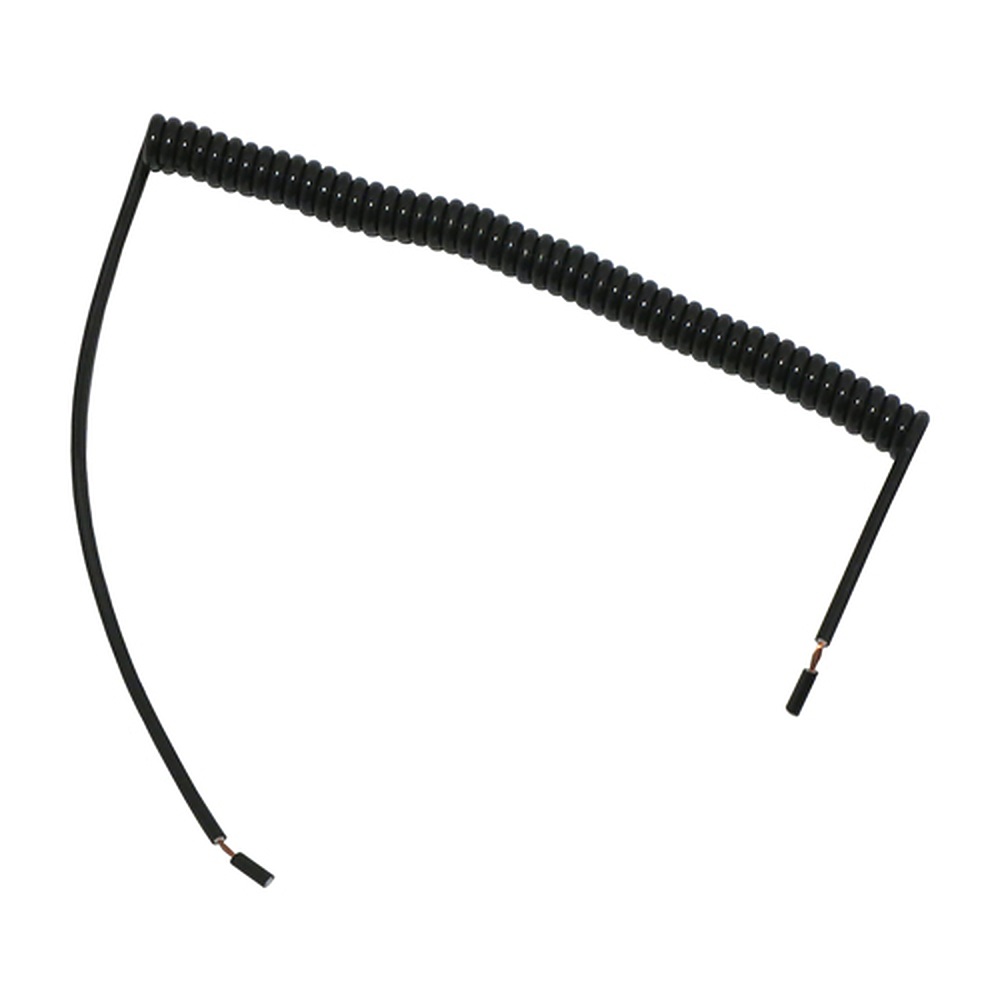

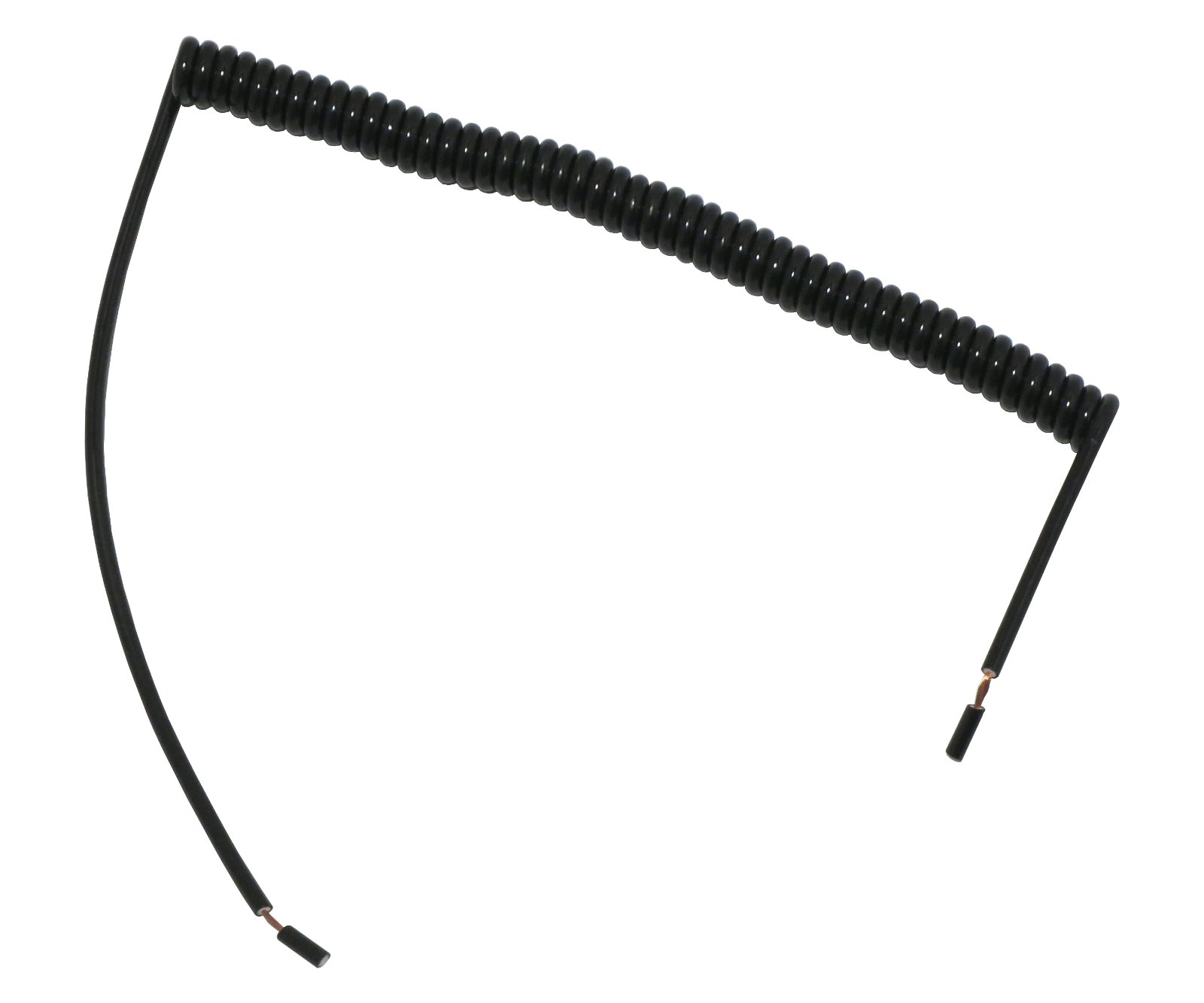

Electro-PJP A9010SPIRPUR15는 폴리우레탄 피복을 코일 모양으로 감은 2중 피복 케이블(Coiled Cable)입니다. 도체는 Ø0.07 소선 192가닥으로 이루어진 0.75 mm²이고 정격 전류는 12 A입니다. (주)테솔이 국내에 공식 공급합니다.
외경은 Ø3.80 ±0.10 mm, 굵기는 AWG 18이며 사용 온도는 -20 °C에서 +80 °C입니다.
도체 구조
A9010SPIRPUR15의 192가닥 소선 도체
Ø0.07 mm 소선 192가닥을 합친 단면적이 0.75 mm²입니다. 이 값은 A9010 계열 네 품번이 모두 같습니다.

사양
A9010SPIRPUR15 케이블 사양
| 항목 | 사양 |
|---|---|
| 품번 | A9010SPIRPUR15 |
| 구성 | 폴리우레탄 코일 케이블, 2중 피복 |
| 정격 전류 | 12 A |
| 도체 | 192 × Ø0.07 → 0.75 mm² |
| 외경 | Ø3.80 ±0.10 mm |
| AWG | 18 |
| 사용 온도 | -20 °C ~ +80 °C |
같은 계열
A9010SPIRPUR15 외에 같은 사양 3개 품번
- A9010SPIRALEPUR21 — 품번 끝자리 21, 케이블 사양 동일
- A9010SPIRALEPUR31 — 품번 끝자리 31, 케이블 사양 동일
- A9010SPIRALEPUR41 — 품번 끝자리 41, 케이블 사양 동일
A9010SPIRPUR15의 정격 전류는 얼마입니까?
12 A입니다.
A9010SPIRPUR15의 도체 단면적은 얼마입니까?
192가닥을 합친 0.75 mm²이며 AWG 18입니다.
A9010SPIRPUR15와 다른 A9010 품번은 사양이 다릅니까?
케이블 사양은 같고 품번 끝자리만 다릅니다.
관련 제품
A9010SPIRPUR15와 같이 찾는 케이블·플러그
FAQ 자주묻는 질문
-
A9010SPIRPUR15의 정격 전류는 얼마입니까?
12 A입니다.
-
A9010SPIRPUR15의 도체 단면적은 얼마입니까?
192가닥을 합친 0.75 mm²이며 AWG 18입니다.
-
A9010SPIRPUR15와 다른 A9010 품번은 사양이 다릅니까?
케이블 사양은 같고 품번 끝자리만 다릅니다.
