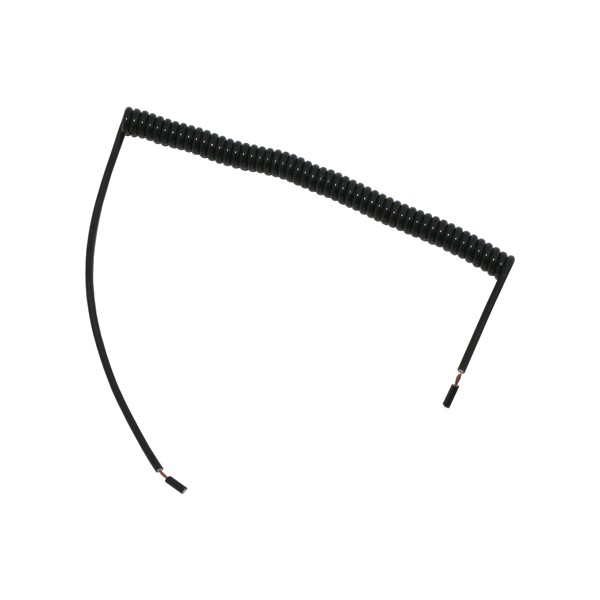

Electro-PJP A9010SPIRALEPUR21 2중 피복 폴리우레탄 코일 케이블

MODEL: A9010SPIRALEPUR21
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

작업대에서 늘었다 줄어드는
리드 제작용 코일 케이블

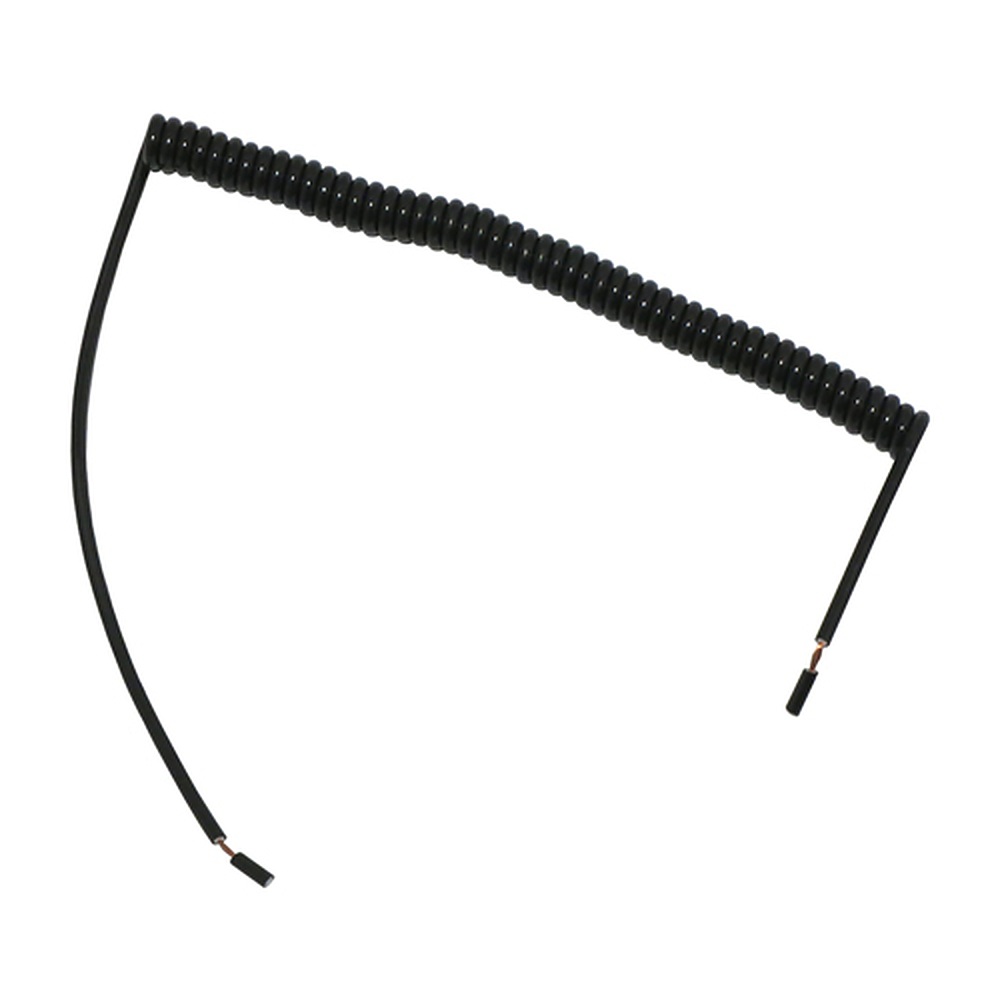

Electro-PJP A9010 폴리우레탄 코일 케이블

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP A9010 폴리우레탄 코일 케이블은 192가닥 0.75 mm² 도체에 2중 피복 폴리우레탄을 씌워 코일 모양으로 감은 12 A 정격 케이블(코일 코드)입니다. 측정 리드와 시험 케이블을 직접 만들 때, 길이가 늘었다 줄어드는 작업대용 배선재로 사용합니다.

AWG 18 굵기로 정격 전류 12 A를 확보했고, -20 °C에서 +80 °C까지 사용할 수 있습니다. 네 모델의 케이블 사양은 모두 같습니다. 이 케이블은 (주)테솔이 국내에 공식 공급합니다.

12 A

케이블 정격 전류

0.75 mm²

192가닥 도체 단면적

2중 피복

폴리우레탄 코일 구조

-20 ~ +80 °C

케이블 사용 온도 범위

특징

A9010 코일 구조와
도체 사양

핵심 특징	현장에서 달라지는 점
코일 형태	필요한 만큼 늘렸다가 놓으면 줄어들어, 작업대 위에서 리드가 엉키거나 바닥에 끌리는 일이 줄어듭니다.
2중 피복 폴리우레탄	내마모성이 좋은 폴리우레탄이 이중으로 감싸 반복 신축에도 피복 손상이 적습니다.
192가닥 소선 도체	가는 소선을 꼰 구조라 구부림에 강하고 12 A까지 흘릴 수 있습니다.
AWG 18, Ø3.80 mm 외경	외경이 일정해 안전 플러그의 케이블 고정부에 맞춰 리드를 만들기 쉽습니다.
넓은 사용 온도 범위	냉장 시험실부터 장비 가열부 주변 작업대까지 같은 케이블로 리드를 구성할 수 있습니다.

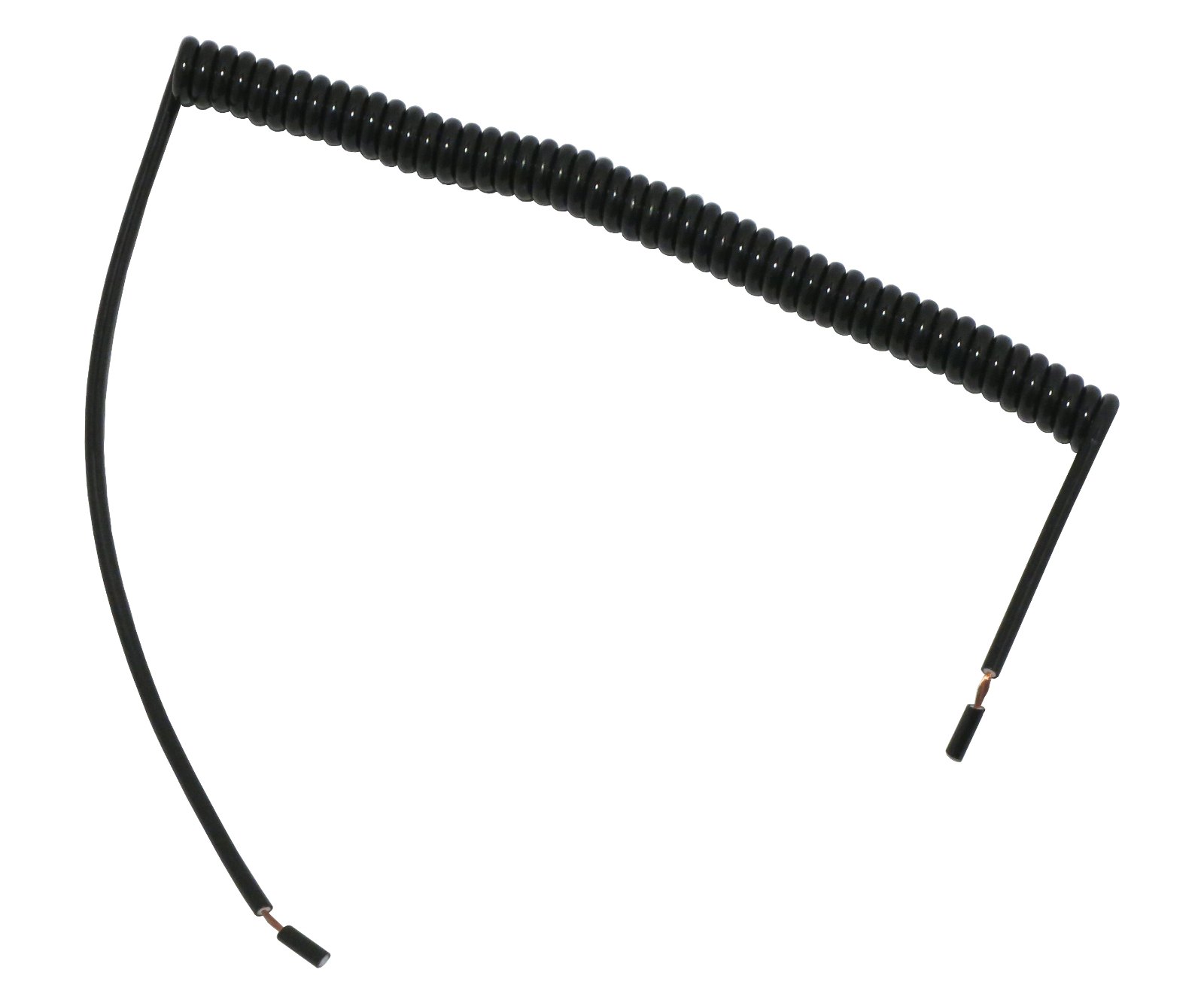

코일 형태로 감긴 검은색 폴리우레탄 케이블

리드 제작

코일 케이블로
측정 리드를 만들 때

코일 케이블은 양쪽 끝에 플러그를 압착하거나 납땜해 시험 리드로 만듭니다. 플러그의 케이블 적용 단면적이 이 케이블의 도체 굵기를 포함하는지 먼저 대조하고, 12 A를 넘는 전류가 흐르는 회로에는 사용하지 마세요.

플러그 선택: 도체 굵기와 외경에 맞는 케이블 고정부를 갖춘 제품을 사용하세요.
전류 한계: 정격 전류 12 A 이내에서 사용하세요.
모델 구분: 품번 끝의 15 · 21 · 31 · 41로 구분해 주문합니다.

코일 케이블 양단에 플러그를 달아 만든 시험 리드

피복을 벗겨 도체를 정리하고 플러그를 체결하면 길이가 신축되는 시험 리드가 완성됩니다. 코일이 늘어난 상태에서도 도체에 직접 하중이 걸리지 않도록 플러그 근처에 직선 구간을 남겨 두세요.

사양

4개 모델 구성과
공통 케이블 사양

항목	A9010SPIRPUR15	A9010SPIRALEPUR21	A9010SPIRALEPUR31	A9010SPIRALEPUR41
주문 참조 번호	A9010SPIRPUR15DJ-#	A9010SPIRALEPUR21DJ-#	A9010SPIRALEPUR31DJ-#	A9010SPIRALEPUR41DJ-#
정격 전류	12 A	12 A	12 A	12 A

시리즈 공통 사양

항목	사양
피복	2중 피복 폴리우레탄(Double Jacket)
정격 전류	12 A
도체	192 × Ø0.07 → 0.75 mm²
외경	Ø3.80 ±0.10 mm
AWG	18
사용 온도	-20 °C ~ +80 °C

활용 분야

신축형 리드가
필요한 현장

장비-측정점 연결 — 거리가 수시로 바뀌는 장비와 측정점을 코일 리드로 잇습니다.
작업대 리드 정리 — 코일 구조가 늘어난 리드를 다시 감아 들여 엉킴을 줄입니다.
좁은 공간 배선 — 사용하지 않을 때 줄어든 상태로 걸어 둡니다.

선택 가이드

리드 형태로 고르는
A9010과 다른 계열

이럴 때 (현장 조건)	권장 계열	선택 이유
길이가 신축되는 리드가 필요할 때	A9010 코일 케이블	코일 구조의 2중 피복 폴리우레탄 케이블이라 12 A 리드를 신축형으로 만듭니다.
직선 단선 리드를 만들 때	90xx 케이블	PVC 또는 실리콘 피복에 0.20~2.50 mm² 단면적을 고를 수 있어 전류에 맞춘 직선 리드를 만듭니다.
신호선을 차폐해야 할 때	차폐 동축 케이블	50 Ω 또는 75 Ω 임피던스의 PVC 피복 동축이라 신호선을 차폐합니다.

구성·옵션

A9010 모델 구성

구분	모델	정격 전류
코일 케이블(2중 피복)	A9010SPIRPUR15 · A9010SPIRALEPUR21 · A9010SPIRALEPUR31 · A9010SPIRALEPUR41	12 A

코일 리드 제작에 맞는
케이블과 플러그

A9010 코일 케이블에는 어떤 모델이 있습니까?
A9010SPIRPUR15, A9010SPIRALEPUR21, 31, 41 네 가지이며 케이블 사양은 모두 같습니다. 품번으로만 구분됩니다.
A9010 코일 케이블의 정격 전류는 얼마입니까?
12 A입니다. 도체는 192가닥 소선을 묶은 구조이고 굵기는 AWG 18입니다.
코일 케이블의 사용 온도 범위는 어떻게 됩니까?
-20 °C에서 +80 °C까지입니다. 이 범위를 벗어나는 환경에는 실리콘 피복의 90xx 계열을 검토하세요.
A9010의 외경은 얼마입니까?
Ø3.80 ±0.10 mm입니다. 플러그를 선택할 때 케이블 고정부의 적용 외경과 대조하세요.
