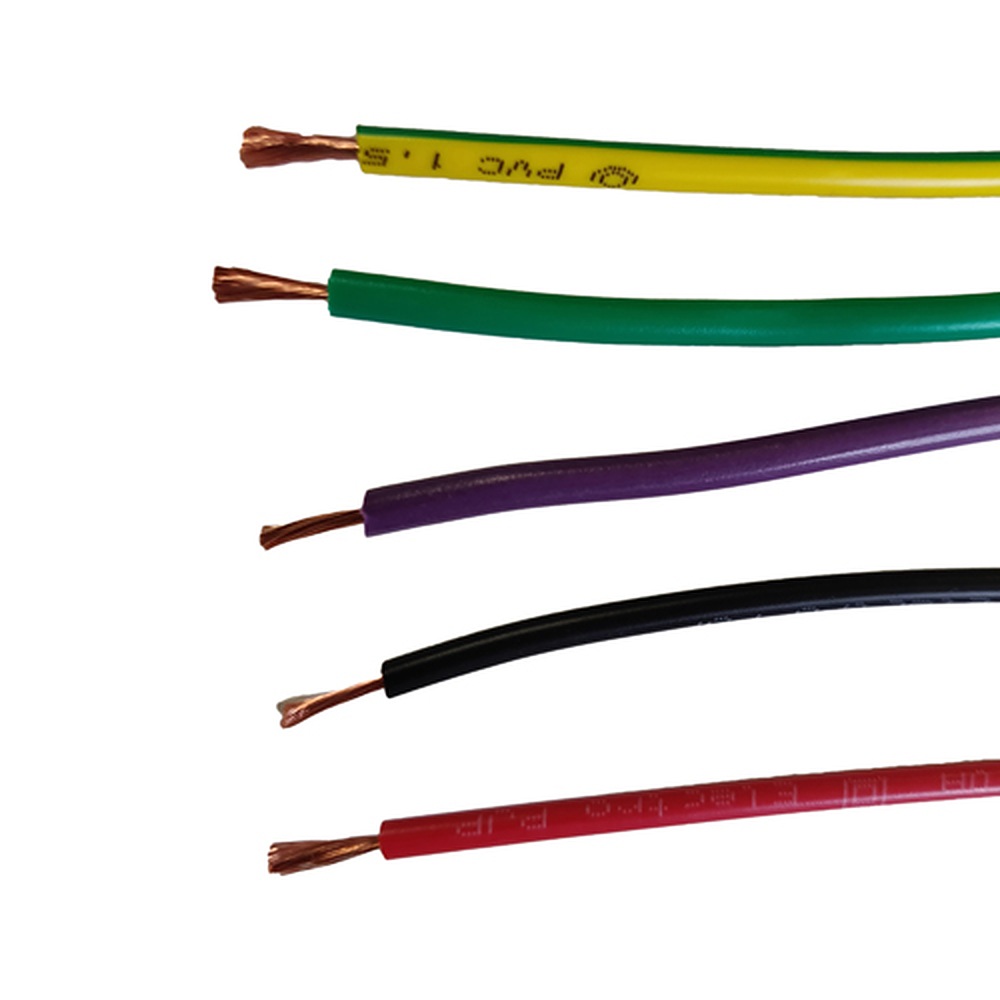

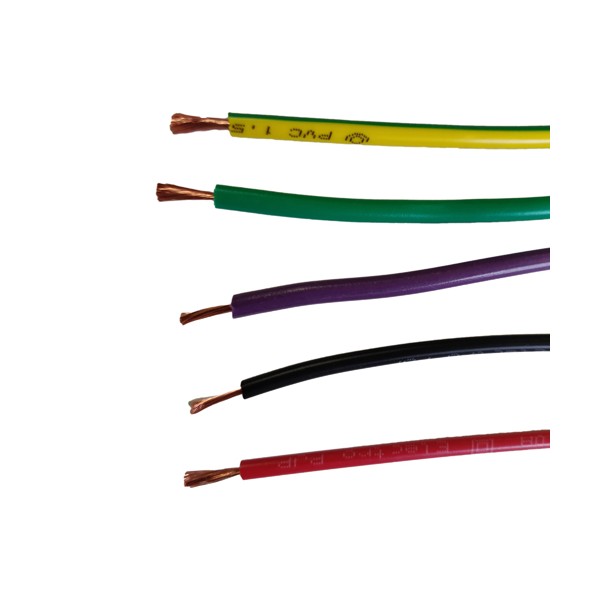

Electro-PJP 90xx PVC DJ 이중 피복 PVC 케이블-1000V

Electro-PJP 90xx PVC DJ 이중 피복 PVC 케이블-1000V

MODEL
90xx PVC DJ
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

측정 전류와 사용 온도에 맞춰
고르는 테스트 리드 케이블

Electro-PJP 90xx PVC · 실리콘 테스트 리드 케이블 14종

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 90xx 케이블은 이중 피복 PVC, 이중 피복 실리콘, 단일 피복 실리콘, 브레드보드용 단일 피복 PVC로 이루어진 14종 테스트 리드 케이블(리드 와이어)입니다. 단면적은 0.20 mm²에서 2.50 mm²까지, 전류 등급은 2 A에서 36 A까지 있어 용도에 맞게 고를 수 있습니다.

PVC 피복은 -20 °C에서 +80 °C, 실리콘 피복은 -60 °C에서 +180 °C까지가 사용 온도라, 고온 장비 주변과 저온 시험 환경 모두 같은 계열 안에서 케이블을 고를 수 있습니다. 이중 피복형은 제품명에 1000 V 표기가 붙습니다. 이 케이블은 (주)테솔이 국내에 공식 공급합니다.

14종

피복과 단면적별 변형 수

1000 V

이중 피복형 제품명 값

7단계

도체 단면적 구분

2 ~ 36 A

모델별 정격 전류 범위

특징

피복과 단면적으로 나뉜
90xx 케이블 14종

핵심 특징현장에서 달라지는 점
7단계 도체 단면적측정 전류에 맞춰 필요한 굵기를 고르므로 리드 발열과 전압 강하를 줄입니다.
내열·내한 실리콘 피복고온 장비 주변이나 저온 시험 환경에서도 피복이 굳거나 녹지 않아 리드가 유연하게 유지됩니다.
PVC 피복 기본형일반 실내 작업에 알맞은 기본형이라, 고온·저온 대응이 필요 없는 리드 제작에 맞습니다.
이중 피복 구성제품명에 1000 V가 붙은 이중 피복형은 외피가 한 겹 더 있어 절연 보호가 두텁습니다.
브레드보드용 90011 × Ø0.5 mm 단선 구조의 단일 피복 PVC라 브레드보드 구멍에 직접 꽂을 수 있습니다.
2 ~ 36 A 전류 등급신호선부터 대전류 시험 리드까지 한 계열에서 고를 수 있습니다.

굵기 선택

전류에 맞춘
단면적과 피복 선택

이중 피복형은 가장 가는 단면적이 6 A, 가장 굵은 단면적이 36 A 등급입니다. 회로 전류보다 정격이 높은 단면적을 고르세요. 피복은 고온·저온 환경이면 실리콘, 일반 실내면 PVC가 기본이며, 단면적이 같으면 두 피복의 전류 등급도 같습니다.

  • 6 A 이하 소전류: 이중 피복 9002(PVC), 단일 피복 9026(실리콘) 또는 9025(2 A).
  • 10 ~ 12 A: 이중 피복 9007·9010(PVC), 9027·9028(실리콘).
  • 20 A 이상: 이중 피복 9012·9015·9017(PVC), 9029·9040·9050(실리콘).

단면적별로 나눠 만든 시험 리드

대전류 경로에는 가장 굵은 이중 피복형을, 신호선에는 가는 단일 피복형을 사용하면 같은 계열 안에서 굵기만 달리한 리드 세트를 꾸릴 수 있습니다. 피복 색은 극성 구분에 맞춰 주문할 때 옵션으로 지정하세요.

사양

90xx 14개 변형 비교와
공통 사양

모델구성정격 전압정격 전류도체외경사용 온도
9002 PVC DJ이중 피복 PVC1000 V6 A96 × Ø0.07 → 0.40 mm²Ø2.00 ±0.10 mm-20 °C ~ +80 °C
9007 PVC DJ이중 피복 PVC1000 V10 A128 × Ø0.07 → 0.50 mm²Ø2.80 ±0.10 mm-20 °C ~ +80 °C
9010 PVC DJ이중 피복 PVC1000 V12 A192 × Ø0.07 → 0.75 mm²Ø3.70 ±0.10 mm-20 °C ~ +80 °C
9012 PVC DJ이중 피복 PVC1000 V20 A252 × Ø0.07 → 1.00 mm²Ø3.80 ±0.10 mm-20 °C ~ +80 °C
9015 PVC DJ이중 피복 PVC1000 V25 A392 × Ø0.07 → 1.50 mm²Ø3.80 ±0.10 mm-20 °C ~ +80 °C
9017 PVC DJ이중 피복 PVC1000 V36 A644 × Ø0.07 → 2.50 mm²Ø3.90 ±0.10 mm-20 °C ~ +80 °C
9027 SIL DJ이중 피복 실리콘1000 V10 A128 × Ø0.07 → 0.50 mm²Ø2.80 ±0.10 mm-60 °C ~ +180 °C
9028 SIL DJ이중 피복 실리콘1000 V12 A192 × Ø0.07 → 0.75 mm²Ø3.70 ±0.10 mm-60 °C ~ +180 °C
9029 SIL DJ이중 피복 실리콘1000 V20 A252 × Ø0.07 → 1.00 mm²Ø3.80 ±0.10 mm-60 °C ~ +180 °C
9040 SIL DJ이중 피복 실리콘1000 V25 A392 × Ø0.07 → 1.50 mm²Ø3.80 ±0.10 mm-60 °C ~ +180 °C
9050 SIL DJ이중 피복 실리콘1000 V36 A644 × Ø0.07 → 2.50 mm²Ø3.90 ±0.10 mm-60 °C ~ +180 °C
9025 SIL SJ단일 피복 실리콘해당 없음2 A56 × Ø0.07 → 0.20 mm²Ø1.4 mm-60 °C ~ +180 °C
9026 SIL SJ단일 피복 실리콘해당 없음6 A96 × Ø0.07 → 0.40 mm²Ø2.00 ±0.10 mm-60 °C ~ +180 °C
9001 PVC SJ단일 피복 PVC(브레드보드용)해당 없음2 A1 × Ø0.5 → 0.20 mm²1.2 mm-20 °C ~ +70 °C

시리즈 공통 사양

항목사양
피복 구성이중 피복 PVC(DJ) · 이중 피복 실리콘(SIL DJ) · 단일 피복 실리콘(SIL SJ) · 단일 피복 PVC(9001)
이중 피복형 정격 전압1000 V(제품명 기재 값)
단일 피복형 정격 전압해당 없음
9001 도체 굵기AWG 24
9001 참조 번호9001[...]-#
코일 케이블A9010 계열 페이지 참조

활용 분야

90xx 케이블로 하는
리드 제작과 배선

  • 테스트 리드 제작 — 계측기와 회로를 잇는 리드를 전류에 맞춰 굵기별로 만듭니다.
  • 고온 배선 — 장비 내부 가열부 주변 배선에 실리콘 피복형을 사용합니다.
  • 브레드보드 회로 — 9001 PVC SJ로 브레드보드 점퍼 배선을 구성합니다.
  • 전류별 배선 — 회로 전류에 맞춰 단면적을 골라 발열을 관리합니다.

선택 가이드

전류와 사용 환경에 맞는
90xx 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
6 A 이하 소신호 리드를 만들 때9026 SIL SJ · 9002 PVC DJ6 A 정격의 가는 선재라 가볍고 유연한 리드를 만들 수 있습니다.
고온 환경에서 12 A까지 흘릴 때9028 SIL DJ이중 피복 실리콘에 12 A 정격이라 고온 환경에서도 사용할 수 있습니다.
대전류 36 A 리드가 필요할 때9017 PVC DJ · 9050 SIL DJ가장 굵은 도체의 이중 피복형이라 36 A 대전류 리드에 맞습니다.
브레드보드에 직접 꽂을 때9001 PVC SJ1 × Ø0.5 mm 단선 구조라 브레드보드 구멍에 바로 꽂힙니다.

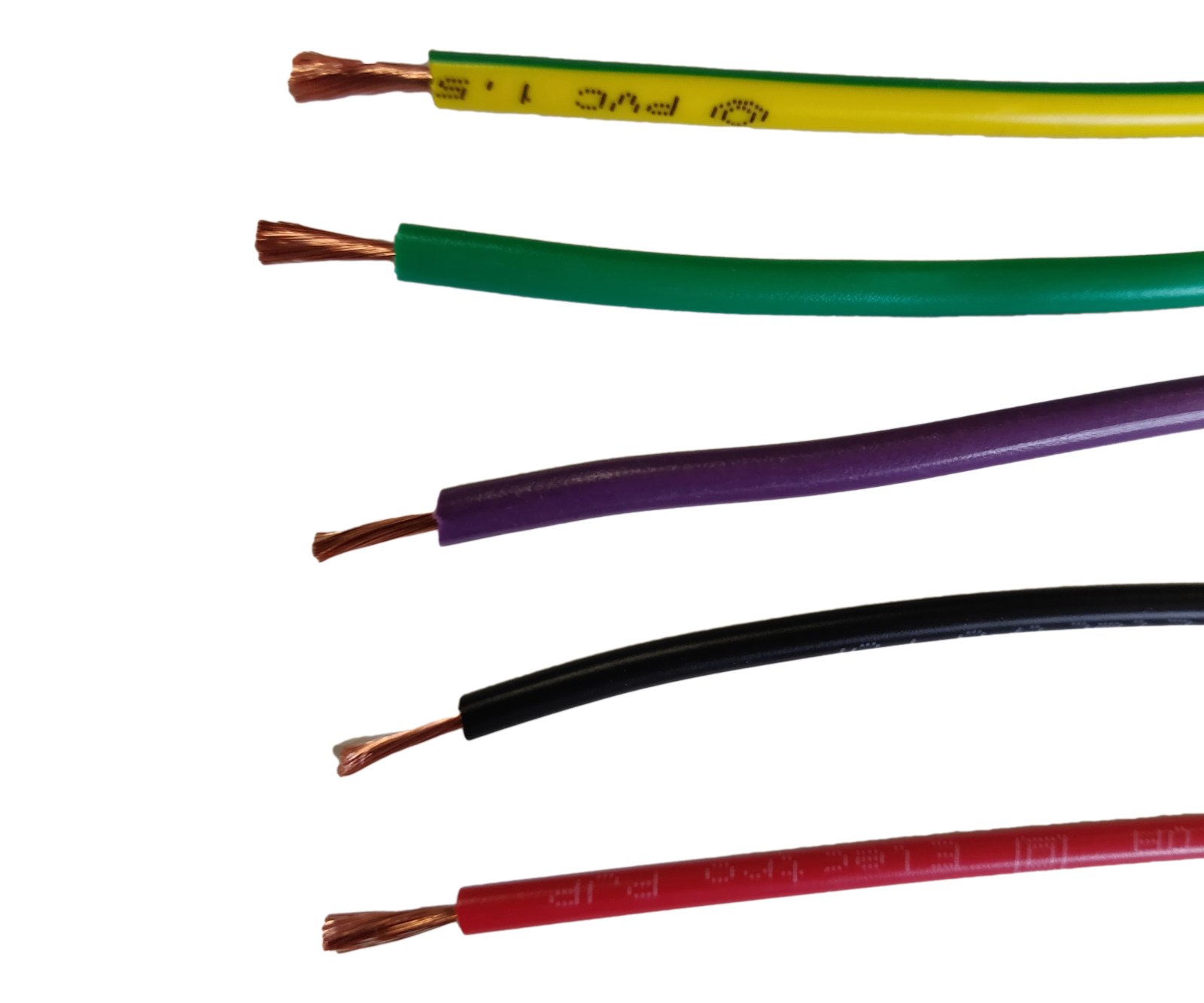

ELECTRO-PJP 90xx PVC DJ - 끝단 피복을 벗긴 색상별 이중 피복 케이블
끝단 피복을 벗긴 색상별 이중 피복 케이블

구성·옵션

피복별로 정리한
90xx 품번

구분품번
이중 피복 PVC9002 · 9007 · 9010 · 9012 · 9015 · 9017 PVC DJ
이중 피복 실리콘9027 · 9028 · 9029 · 9040 · 9050 SIL DJ
단일 피복 실리콘9025 · 9026 SIL SJ
브레드보드용 PVC9001 PVC SJ
