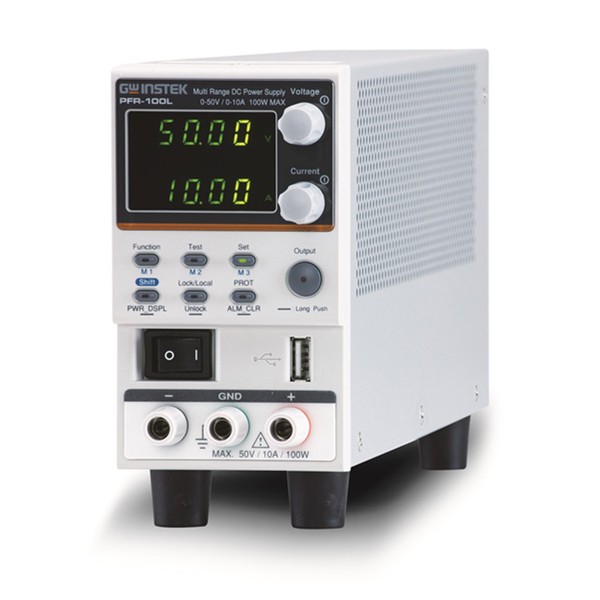

GW Instek PFR-100L · PFR-100M 팬리스 멀티레인지 DC 전원공급기

견적 받기

GW Instek PFR-100L·100M은 자연 대류로 냉각하는 팬리스 프로그래머블 멀티레인지 DC 전원공급기(Fanless Multi-Range DC Power Supply)입니다. 100 W 정전력 안에서 50 V/10 A 또는 250 V/2 A 범위를 오가며, 광학 실험실과 먼지가 많은 시험 현장에 팬 소음 없이 전원을 공급합니다.

팬이 없어 회전 진동과 소음이 발생하지 않고 내부로 먼지가 빨려 들어가는 경로도 없습니다. 70 × 124 × 300 mm 크기에 약 2.5 kg이라 벤치 위에 부담 없이 설치할 수 있습니다. 이 전원공급기는 (주)테솔이 국내에 공식 공급합니다.

100 W

정전력 출력의 정격 전력

5배

전압·전류 멀티레인지 폭

0–40 °C

동작 온도 범위

31대

멀티드롭 제어 연결 수

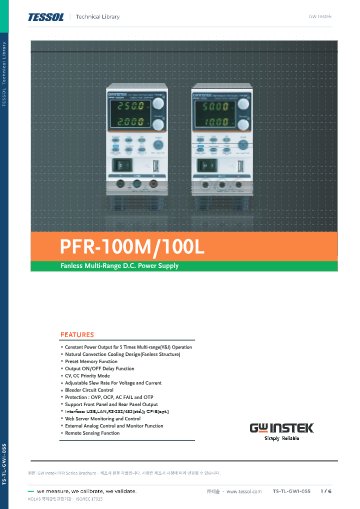

특징

소음과 먼지를
없앤 100 W 전원

핵심 특징	현장에서 달라지는 점
팬리스 구조	팬 소음과 진동이 없어 광학 측정이나 정밀 센서 시험 중 전원이 환경 잡음의 원인이 되지 않습니다.
먼지 유입 차단	팬이 공기를 빨아들이지 않으므로 먼지가 많은 현장에서도 내부 오염과 청소 주기가 줄어듭니다.
정전력 멀티레인지	한 대로 저전압 대전류와 고전압 소전류 시험을 오가므로 시험 조건이 바뀔 때 전원을 교체하지 않아도 됩니다.
CC/CV 우선 모드	CC부터 시작해 LED나 배터리의 돌입 전류를 제한하므로 시험 대상의 초기 손상을 줄입니다.

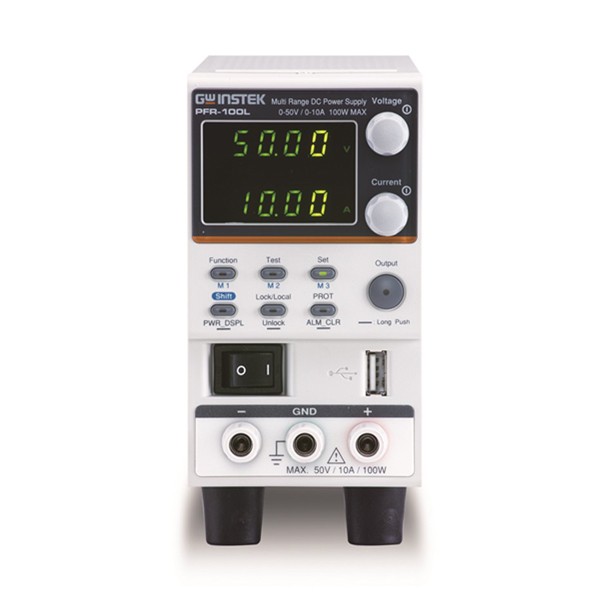

전·후면 출력과 리모트 센싱	전면 단자는 리드를 바꿔 가며 시험할 때, 후면 단자는 랙에 배선할 때 쓰고, 리모트 센싱으로 케이블 손실을 보정합니다.
웹 서버와 아날로그 제어	브라우저로 상태를 감시하고 외부 아날로그 신호로 출력을 제어해 시험 설비와 연동합니다.

정전력 출력

정전력 멀티레인지의
작동 범위

멀티레인지 전원은 최대 전압과 최대 전류를 곱한 값이 아니라 정격 전력 안에서 동작합니다. PFR-100L은 정격 전력 안에서 전압이 낮아지면 전류를 정격 10 A까지, 전류가 낮아지면 전압을 정격 50 V까지 사용할 수 있어 한 대로 여러 정격의 전원을 대신합니다.

조건이 바뀌어도 한 대로 대응하는 전원

LED 모듈은 낮은 전압에 큰 전류를, 셀 충전은 중간 전압에 중간 전류를, 소형 모터는 높은 전압에 작은 전류를 요구합니다. PFR-100은 이런 조건에 정격 전력 안에서 설정만 바꿔 대응하므로 시험 항목마다 전원을 따로 준비하는 부담이 줄어듭니다.

통신 구성

웹 서버와 멀티드롭으로
다중 구성

USB, LAN, RS-232/485가 기본 인터페이스이며, 내장 웹 서버로 별도 소프트웨어 없이 브라우저에서 상태를 감시합니다. 멀티드롭 모드는 최대 31대를 스위치나 허브 없이 연결해 제어하므로, 전원이 여러 대 필요한 시험대의 배선을 줄입니다.

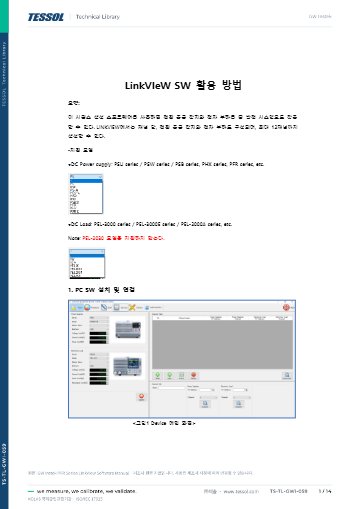

LinkVIeW 연동 — GW Instek LinkVIeW 소프트웨어가 PFR을 지원해 충방전 자동 시험에 활용할 수 있습니다.
아날로그 제어 — 외부 신호로 출력과 모니터를 제어해 시험 설비와 연동합니다.
GPIB — 공장 옵션(PFR-GPIB)으로 GPIB 인터페이스를 추가할 수 있습니다.

사용 방법

PFR-100L·100M
원격 인터페이스와 SCPI 명령 예시

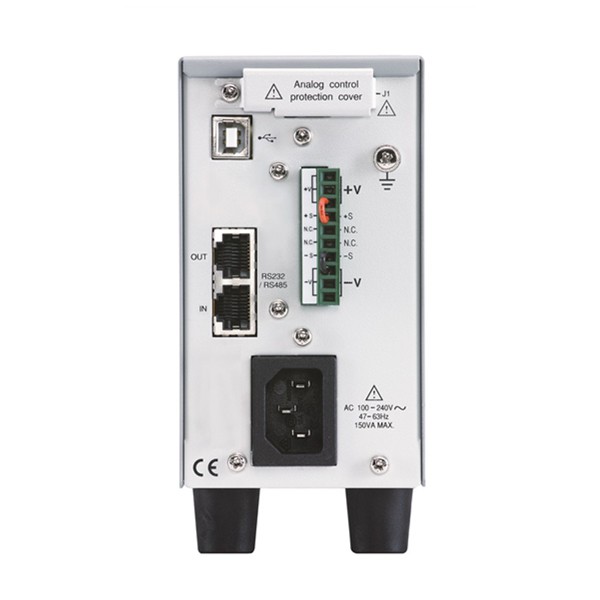

PFR-100은 후면 USB(Type B, USB-CDC), LAN, RS-232/485가 기본이고 GPIB는 공장 옵션입니다. LAN에서는 내장 웹 서버로 브라우저 제어를 하고, 2268번 소켓 포트로 SCPI 명령을 보냅니다. 충방전 자동 시험에는 LinkVIEW를 사용합니다.

소프트웨어·도구	하는 일

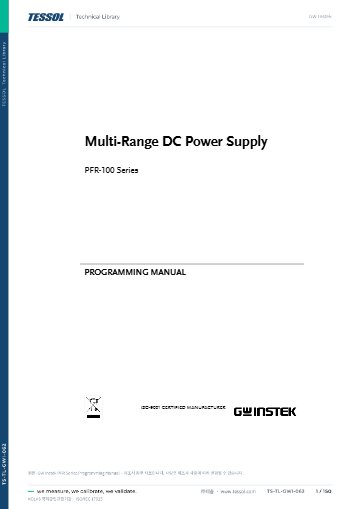

PFR-100 Programming Manual	인터페이스 설정과 SCPI 명령 설명
USB Driver	후면 USB 포트를 PC의 가상 COM 포트로 인식
LabVIEW Driver 1.0.1	LabVIEW에서 출력 설정과 측정값 읽기
LinkVIEW	전원·전자 부하 충방전 시퀀스 실행과 기록
웹 브라우저(내장 웹 서버)	LAN으로 상태 감시와 제어

처음 연결하는 순서

순서	할 일
1	USB 케이블 GTL-246으로 후면 USB B 포트와 PC를 연결합니다.
2	Function 설정에서 원격 인터페이스를 USB-CDC로 지정하고, 연결이 잡히면 RMT 표시가 켜지는지 확인하세요.
3	LAN을 쓸 경우 Function 설정에서 DHCP를 켜거나 IP 주소·서브넷·게이트웨이를 직접 입력합니다.
4	브라우저에 전원공급기의 IP 주소를 입력해 웹 화면에 접속하거나, 2268번 포트로 소켓 연결을 엽니다.
5	*IDN?을 보내 GW-INSTEK,PFR-100L,TW1234567,01.01.12345678 형식의 응답이 오는지 확인하세요.

PFR-100 SCPI 명령 예시

명령	하는 일
*IDN?	제조사, 모델, 일련번호, 펌웨어 버전 조회
APPL MIN, MIN	전압과 전류를 최솟값으로 설정
SOUR:VOLT:LEV:IMM:AMPL 10	출력 전압을 10 V로 설정
:MEASure[:SCALar]:ALL[:DC]?	출력 전압과 전류를 측정해 +0.0000,+0.0000 형식으로 반환

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 Programming Manual을 함께 확인하세요.

멀티드롭으로 여러 대를 묶을 때는 모든 장비를 끈 상태에서 시작하고, 슬레이브마다 서로 다른 주소(00~30)를 먼저 정한 뒤 마스터를 설정하세요. RS-232/485 통신 속도는 1200~115200 bps 범위에서 모든 장비를 같게 맞춥니다.

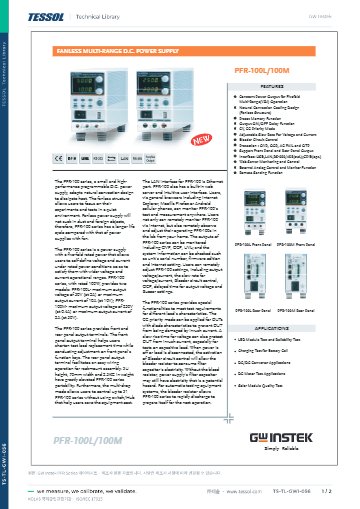

사양

L · M 2개 모델
비교와 공통 사양

항목	PFR-100L	PFR-100M
정격 출력 전압	50 V	250 V
정격 출력 전류	10 A	2 A
정격 출력 전력	100 W	100 W
CV 부하 조정률	10 mV	33 mV
CV 라인 조정률	3 mV	5 mV
CC 부하 조정률	10 mA	3.2 mA
CC 라인 조정률	8 mA	1.2 mA
리플·잡음 (Vp-p)	50 mV	150 mV
리플·잡음 (Vrms)	4 mV	15 mV
리플·잡음 (Arms)	10 mA	2 mA
프로그래밍 정확도 (전압)	설정값의 0.1 % + 40 mV	설정값의 0.1 % + 200 mV
프로그래밍 정확도 (전류)	설정값의 0.2 % + 20 mA	설정값의 0.2 % + 2 mA
측정 정확도 (전압)	읽음값의 0.1 % + 40 mV	읽음값의 0.1 % + 200 mV
측정 정확도 (전류)	읽음값의 0.2 % + 20 mA	읽음값의 0.2 % + 2 mA
프로그래밍 분해능 (전압/전류)	2 mV / 1 mA	10 mV / 0.1 mA
측정 분해능 (전압/전류)	2 mV / 1 mA	10 mV / 0.1 mA
OVP 설정 범위	5–55 V	5–275 V
OCP 설정 범위	1–11 A	0.2–2.2 A
UVL 설정 범위	0–52.5 V	0–262.5 V
기본 포함 액세서리	테스트 리드 GTL-104A · 액세서리 키트 PFR-001	테스트 리드 GTL-105A · 액세서리 키트 PFR-002

시리즈 공통 사양

항목	사양
방식	팬리스(자연 대류) 프로그래머블 멀티레인지, 정전력 출력
멀티레인지 폭	정전력으로 전압·전류 5배 범위
보호 기능	OVP · OCP · UVL · OTP · AC-Fail · 전력 제한 (동작 시 출력 차단)
입력 전원	85–265 VAC, 47–63 Hz, 단상
인터페이스	USB(Type B) · RS-232/485(RJ-45) · LAN 기본 · GPIB 공장 옵션
웹 서버 · 아날로그 제어	지원
멀티드롭	최대 31대 (스위치·허브 없이 연결)
기능	CC/CV 우선 · 전압·전류 슬루율 조정 · 블리더 제어 · 사전 설정 메모리 · 출력 ON/OFF 지연 · 전·후면 출력 · 리모트 센싱
전면 표시 정확도	전압 읽음값의 0.1 % + 40 mV (L) / 200 mV (M) · 전류 읽음값의 0.2 % + 20 mA (L) / 2 mA (M)
리드백 온도 계수	전압 100 ppm/°C · 전류 200 ppm/°C
동작 온도·습도	0–40 °C · 20–80 % RH (결로 없음)
보관 온도·습도	-20–70 °C · 20–85 % RH (결로 없음)
외형 치수 (W×H×D)	70 × 124 × 300 mm
중량	약 2.5 kg
기본 구성	사용·프로그래밍 설명서 CD · 전원 코드 · 테스트 리드 GTL-134 · 모델별 테스트 리드와 액세서리 키트

활용 분야

조용하고 깨끗한
환경의 시험 현장

조용한 실험실 — 팬 소음과 진동이 없어 광학·정밀 측정 환경에서 전원 잡음 요인을 줄입니다.
먼지가 많은 현장 — 팬이 없어 공기와 함께 먼지가 들어오지 않습니다.
LED·배터리 시험 — CC 우선 시작으로 돌입 전류를 제한해 시험 대상을 보호합니다.
랙 시스템 — 후면 출력 단자와 랙 마운트 키트로 시험 랙에 모아 구성합니다.

선택 가이드

전압대로 고르는
L · M 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
50 V·10 A 범위가 필요할 때	PFR-100L	정격 50 V/10 A이며 CV 리플은 4 mVrms입니다.
250 V 고전압·저전류가 필요할 때	PFR-100M	정격 250 V/2 A이며 전류 분해능이 0.1 mA입니다.
더 큰 멀티레인지 출력이 필요할 때	PSB-2000 시리즈	400 W와 800 W 멀티레인지 모델을 갖춘 시리즈입니다.
더 큰 단일 출력이 필요할 때	PSH 시리즈	단일 출력 360~1080 W 프로그래머블 스위칭 전원입니다.

구성·옵션

인터페이스·랙 마운트
옵션

항목	내용
기본 구성	CD(사용·프로그래밍 설명서) · 전원 코드 · 테스트 리드 GTL-134 · GTL-104A(L)/GTL-105A(M) · 액세서리 키트
공장 옵션	PFR-GPIB (GPIB 인터페이스)
케이블	GTL-258 GPIB 케이블 (2000 mm) · PSU-232 RS-232 케이블 · PSU-485 RS-485 케이블 · GTL-246 USB 케이블 (A–B)
멀티드롭 케이블	GTL-259 RS-232 케이블 (DB9–RJ45) · GTL-260 RS-485 케이블 (DB9–RJ45) · GTL-261 시리얼 마스터 케이블·터미네이터 (0.5 m) · GTL-262 시리얼 슬레이브 케이블 (0.5 m)
랙 마운트	GRA-431-J-100 · GRA-431-J-200 (JIS) · GRA-431-E-100 · GRA-431-E-200 (EIA)
모델	PFR-100L · PFR-100M

PFR-100과 함께 보는
프로그래머블 전원

PFR-100이라는 모델도 있습니까?
아니요, PFR-100은 시리즈 이름입니다. 모델은 PFR-100L(50 V/10 A)과 PFR-100M(250 V/2 A) 두 가지입니다.
PFR-100은 LED 시험에 적합합니까?
네, CC/CV 우선 모드로 CC부터 시작해 돌입 전류를 제한합니다. LED 모듈이나 배터리 시험에서 초기 손상을 줄입니다.
PFR-100으로 충방전 자동 시험을 할 수 있습니까?
네, GW Instek LinkVIeW 소프트웨어가 PFR 시리즈를 지원합니다. 데이터 로깅과 분석에는 LinkVIeW 라이선스 키가 필요합니다.
여러 대를 함께 제어할 수 있습니까?
네, 멀티드롭 모드로 최대 31대를 스위치나 허브 없이 연결해 제어할 수 있습니다. 멀티드롭용 시리얼 케이블은 옵션으로 별도 구성합니다.
PFR-100 교정도 맡길 수 있습니까?
네, 교정 상담이 가능합니다. 교정 대상이 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
