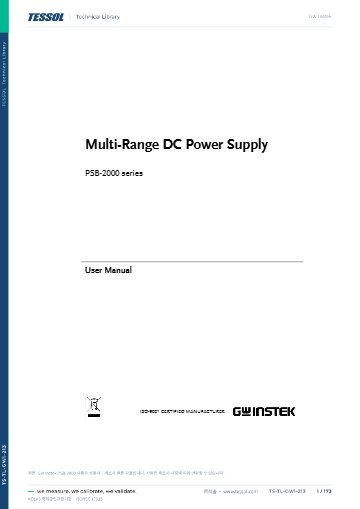

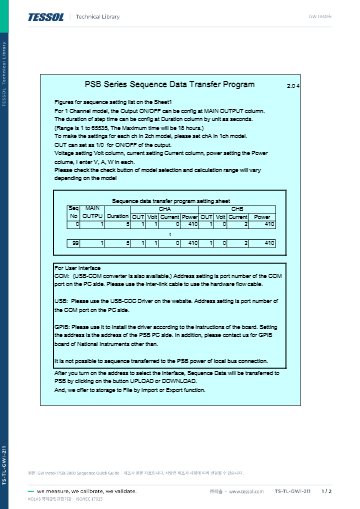

사용 설명서

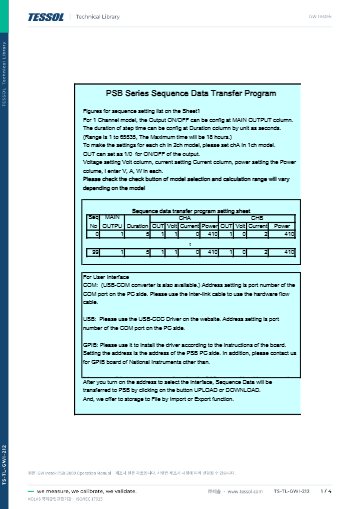

사용 설명서

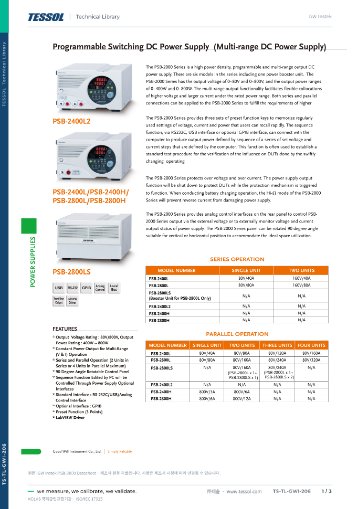

사용자 설명서

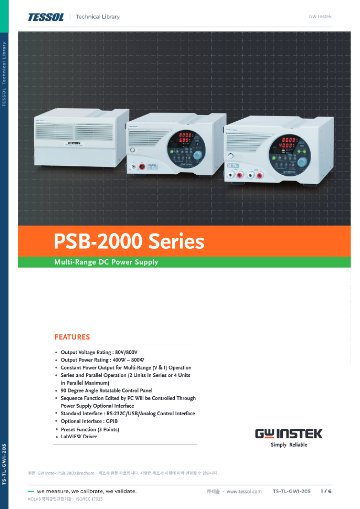

종합 카달로그

제품문의 구매하기

DC 모듈과 배터리를 시험하는
고밀도 멀티레인지 전원

GW Instek PSB-2000 시리즈 프로그래머블 스위칭 DC 전원공급기

견적 받기

GW Instek PSB-2000 시리즈는 80 V(L)와 800 V(H) 두 전압대에서 400 W·800 W를 공급하는 고밀도 멀티레인지 프로그래머블 스위칭 DC 전원공급기(Multi-Range Programmable DC Power Supply)입니다. 정격 전력 안에서 전압·전류 조합을 바꿔 DC 모듈과 배터리를 시험합니다.

프리셋과 시퀀스 기능으로 반복 시험 조건을 미리 저장하고, 직렬 2대 또는 병렬 4대까지 연결해 출력을 높일 수 있습니다. 2채널 모델 PSB-2400L2와 전류 부스터 PSB-2800LS로도 구성을 확장할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

80 V · 800 V

두 가지 출력 전압대

400 · 800 W

모델별 정격 출력

2 · 4대

직렬·병렬 연결 최대 수

0.01 %

L 모델 CV 부하 조정률

특징

한 대로 고전압과
대전류를 오가는 전원

핵심 특징	현장에서 달라지는 점
정전력 멀티레인지	정격 전력 안에서 고전압 소전류와 저전압 대전류 조합을 골라 시험 항목마다 전원을 바꾸지 않고 대응합니다.
직렬·병렬 확장	직렬 2대와 병렬 4대까지 묶어 시험 규모가 커져도 같은 전원을 추가해 출력을 키웁니다.
시퀀스와 프리셋	표준 시험 절차를 시퀀스로 등록해 반복 실행하고, 자주 사용하는 설정은 키 하나로 불러옵니다.
트래킹과 딜레이(2채널)	PSB-2400L2는 두 출력을 연동해 추적하고 채널 간 시작 시점을 조정해 다채널 시험을 단순하게 구성합니다.
90도 회전 패널	패널을 돌려 세로나 가로로 놓으므로 랙과 작업대의 공간 조건에 맞춰 설치합니다.
OVP·OCP 설정	정격의 10~110 % 범위에서 보호 기준을 정해 시험 대상에 맞는 한계를 걸어 둡니다.

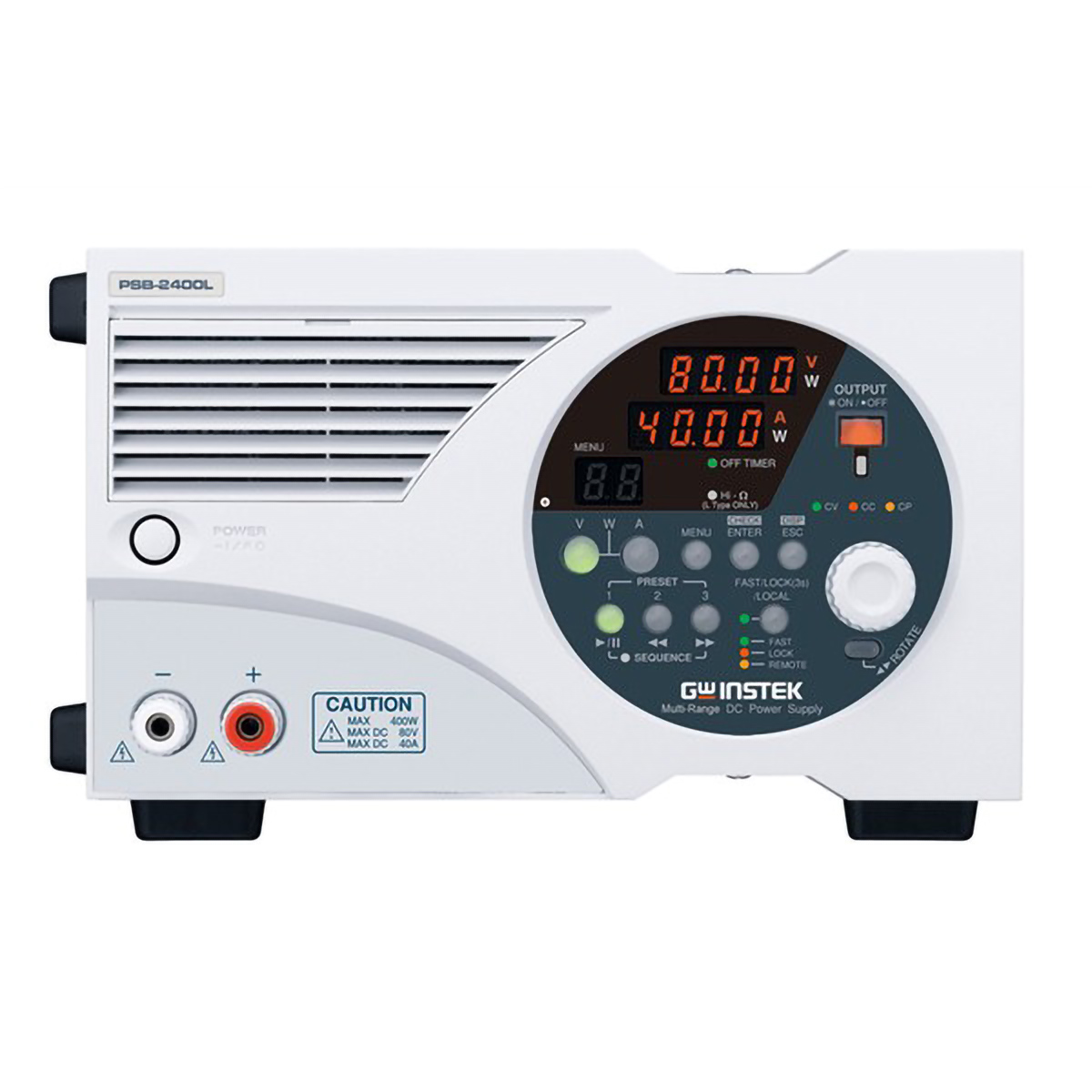

원형 조작부와 출력 단자가 보이는 전원공급기 전면

정전력 계산

정전력 멀티레인지의
전압·전류 한계

멀티레인지 출력은 최대 전압과 최대 전류의 곱이 아니라 정격 전력으로 제한됩니다. PSB-2400L은 400 W 안에서 80 V일 때 최대 5 A, 40 A일 때 최대 10 V 범위에서 동작합니다. 시험 조건이 바뀔 때마다 이 곡선 안에 시험점이 들어오는지 먼저 확인하세요.

시험점과 정격 전력 대조

배터리 방전 시험처럼 전압이 내려가며 전류가 커지는 조건에서는 전력이 정격에 가까워질 수 있습니다. 시험 시퀀스를 만들 때 각 단계의 전압과 전류를 곱한 값이 모델 정격 전력 이하인지 대조하면, 출력이 제한되어 시험이 중단되는 상황을 사전에 막을 수 있습니다.

출력 확장

부스터·직렬·병렬
구성 방법

PSB-2800LS는 PSB-2800L의 출력을 늘리는 부스터이며 단독으로 동작하지 않습니다. 병렬 연결에는 PSB-003, PSB-004 병렬 키트와 PSB-005 병렬 신호 케이블을, 직렬 연결에는 PSB-006 직렬 신호 케이블(80 V)을 사용합니다.

부스터 구성 — PSB-2800L 마스터에 PSB-2800LS를 더해 80 V 출력에서 전류를 확장합니다.
병렬 연결 — 최대 4대까지 묶어 전류를 늘리며 H 모델은 2대까지입니다.
직렬 연결 — 최대 2대까지 묶어 전압을 높입니다.

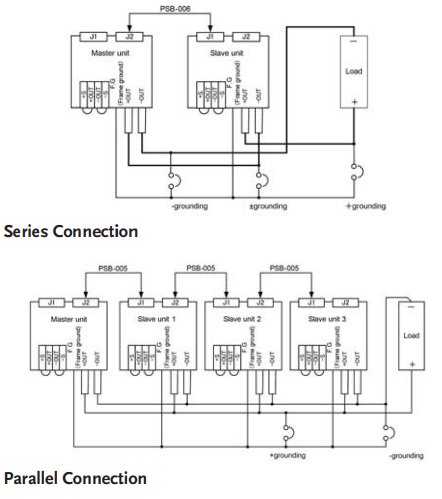

직렬 및 병렬 연결 배선 구성도

사용 방법

PSB-2000 시리즈
PC 연결과 원격 제어 준비

PSB-2000은 기본 장착된 PSB-002 인터페이스 보드의 RS-232C와 USB로 PC에 연결합니다. 공식 소프트웨어로는 LinkVIeW와 LabVIEW Driver, USB Driver가 있으며, GPIB는 PSB-001 카드로 추가할 수 있습니다.

소프트웨어·도구	하는 일
LinkVIeW	PC에서 전원 제어와 충방전 자동 시험 구성
LabVIEW Driver	LabVIEW 2012 이상에서 전원을 시험 프로그램에 편입
USB Driver	USB(CDC/ACM) 연결용 PC 드라이버

처음 연결하는 순서

순서	할 일
1	USB 케이블(Full Speed 이상) 또는 RS-232C 인터링크 케이블(9핀 소켓-9핀 소켓)을 후면 인터페이스에 연결합니다.
2	USB로 연결할 때는 제조사 웹사이트에서 받은 USB Driver를 PC에 설치하세요.
3	RS-232C로 연결할 때는 PC 통신 설정을 57600 bps, 데이터 8비트, 스톱 1비트, 패리티 없음으로 맞추세요.
4	PC에 직접 연결한 본체의 시스템 주소를 1로 설정하세요.
5	LinkVIeW나 LabVIEW Driver로 연결한 뒤 전압·전류 설정과 출력 ON/OFF를 확인합니다.

RS-232C는 PC와 1대1 연결만 지원하며, 일반 크로스 케이블은 사용할 수 없으므로 인터링크 케이블을 준비하세요.

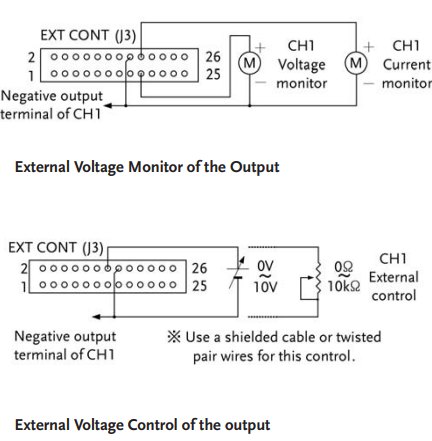

외부 전압 모니터 및 제어 연결 배선도

사양

6개 모델 비교와
공통 사양

항목	PSB-2400L	PSB-2800L	PSB-2400L2	PSB-2400H	PSB-2800H	PSB-2800LS
출력 전압	0–80 V	0–80 V	0–80 V × 2채널	0–800 V	0–800 V	80 V (PSB-2800L 부스터)
출력 전류	0–40 A	0–80 A	0–40 A × 2채널	0–3 A	0–6 A	80 A (PSB-2800L 부스터)
정격 출력	400 W	800 W	800 W (합계)	400 W	800 W	800 W
출력 채널	1	1	2	1	1	해당 없음 (부스터)
단독 동작	가능	가능	가능	가능	가능	불가 (PSB-2800L 마스터와 함께)
트래킹·딜레이 기능	미지원	미지원	지원	미지원	미지원	미지원

전압대별 사양

항목	L 모델 (80 V)	H 모델 (800 V)
CV 부하 조정률	정격의 0.01 % ± 3 mV	정격의 0.01 % ± 30 mV
CV 입력 조정률	정격의 0.01 % ± 2 mV	정격의 0.01 % ± 20 mV
CV 리플 (p-p)	90 mV (2400L · 2400L2) · 150 mV (2800L)	250–300 mV (정격 전압의 1 % 초과 시)
CV 리플 (rms)	4–6 mV	20–40 mV
CC 리플 (rms)	30 mA (2400L · 2400L2) · 60 mA (2800L)	15 mA (2400H) · 20 mA (2800H)
프로그래밍·리드백 분해능 (전압)	10 mV	100 mV
상승 시간 (전부하)	50 ms	200 ms
하강 시간 (전부하)	100 ms	500 ms
부하 과도 회복 (50–100 % 부하 변경)	1 ms	7 ms
OVP 설정 범위	1–84 V (정격의 10–110 %)	10–840 V (정격의 10–110 %)
OCP 설정 범위	1–42 A (2400L) · 1–84 A (2800L)	0.1–3.15 A (2400H) · 0.1–6.30 A (2800H)

시리즈 공통 사양

항목	사양
방식	프로그래머블 멀티레인지 스위칭 (정전력)
전압 프로그래밍 정확도	설정값의 0.1 % ± 2 digit
전류 프로그래밍 정확도	설정값의 0.2 % ± 2 digit
전력 프로그래밍 정확도	± 10 W
전압 리드백 정확도	읽음값의 0.2 % ± 2 digit
전류 리드백 정확도	읽음값의 0.3 % ± 2 digit
전력 리드백 정확도	읽음값의 0.5 % ± 5 digit
전류·전력 분해능	전류 10 mA · 전력 10 W
직렬·병렬 연결	직렬 최대 2대 · 병렬 최대 4대 (H 모델은 병렬 2대)
보호 기능	OVP · OCP (정격의 10–110 % 설정, 기본 110 %) · OHP
프리셋	전면 3개 메모리 (전압·전류·전력)
시퀀스	CSV 스텝 · 스텝당 최소 1 s · 최대 100 스텝 (RS-232C · USB · GPIB)
외부 아날로그 제어	후면 26핀 커넥터 (전압·저항 제어, 출력 ON/OFF, AC 차단, 모니터)
인터페이스	RS-232C · USB · 아날로그 제어 기본 · GPIB 옵션 (PSB-001)
AC 입력 전원	110–240 VAC, 50/60 Hz, 단상
소모 전력·역률	560 VA · 0.99 (2400L · 2400H) · 1120 VA · 0.99 (2800L · 2400L2 · 2800H)
돌입 전류	최대 35 A (2400L · 2400H) · 최대 70 A (2800L · 2400L2 · 2800H)
동작 온도·습도	0–40 °C · 30–80 % RH (결로 없음)
보관 온도·습도	-20–70 °C · 30–80 % RH (결로 없음)
외형 치수 (W×H×D)	210 × 124 × 290 mm
중량	약 5 kg (2400L · 2400H) · 약 7 kg (2800L · 2400L2)
패널	90도 회전 (가로·세로 설치)

활용 분야

모듈·배터리 시험의
고출력 현장

DC 모듈 시험 — 전원 모듈의 입력 범위를 고전압과 대전류 양쪽에서 넓게 확인합니다.
배터리 충방전 — 자동차용 리튬이온과 LiFePO4 배터리 시험에 사용합니다.
전자 부품 시험 — 전압과 전류 조합을 바꿔 가며 부품 특성을 측정합니다.
시험 자동화 — 시퀀스와 PC 제어로 시험 절차를 반복 실행합니다.

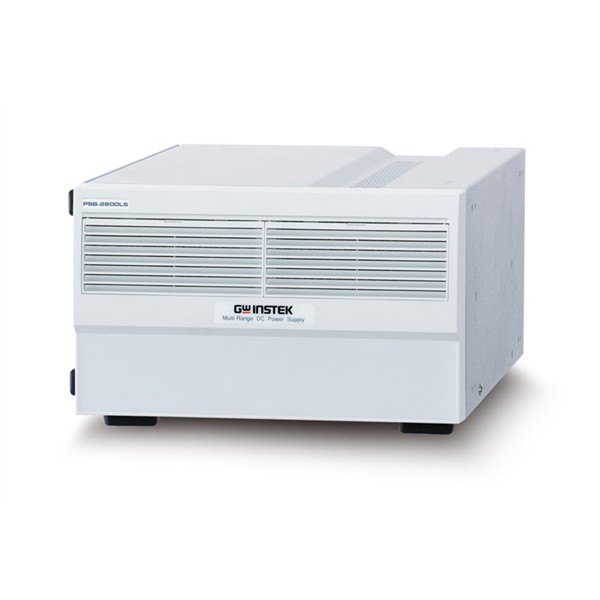

방열 슬롯이 있는 전원공급기 측면

선택 가이드

전압대와 출력으로
고르는 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
80 V·40 A·400 W면 될 때	PSB-2400L	0–80 V/0–40 A이며 단일 출력입니다.
80 V·80 A·800 W가 필요할 때	PSB-2800L	0–80 V/0–80 A이며 단일 출력입니다.
한 대에 두 출력이 필요할 때	PSB-2400L2	0–80 V/0–40 A 2채널이며 트래킹과 딜레이를 지원합니다.
800 V 고전압·저전류가 필요할 때	PSB-2400H · PSB-2800H	0–800 V/0–3 A와 0–800 V/0–6 A 모델입니다.
2800L 출력을 더 늘릴 때	PSB-2800LS	800 W 부스터이며 2800L과 함께만 동작합니다.

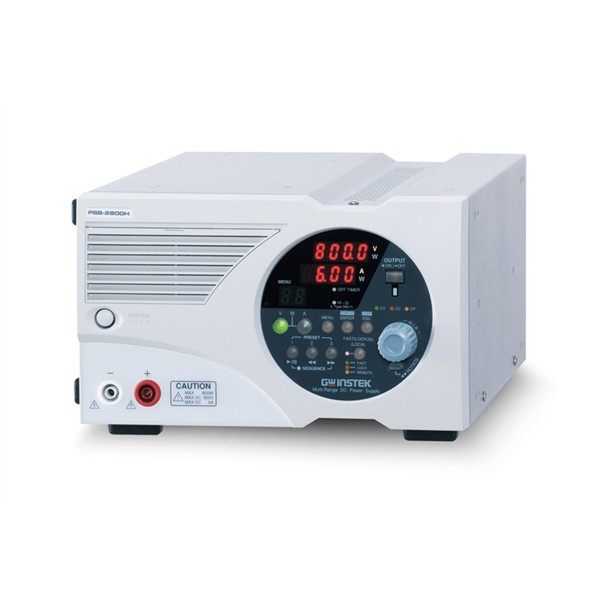

LED 표시창과 다이얼, 출력 단자가 있는 전원공급기 사선 모습

구성·옵션

기본 구성과
별매 키트

항목	내용
모델	PSB-2400L · PSB-2800L · PSB-2400L2 · PSB-2400H · PSB-2800H · PSB-2800LS
기본 구성	CD · 전원 코드 · 외부 제어 단자(26핀) · 후면 출력 단자 나사 · 보호 덮개 · 보호 캡 · GND 케이블
케이블	USB 케이블 · 로컬 버스 케이블 (PSB-2800LS 제외)
옵션	PSB-001 GPIB 카드
별매	PSB-003 · PSB-004 병렬 연결 키트 · PSB-005 병렬 신호 케이블 · PSB-006 직렬 신호 케이블 (80 V) · GRA-424 랙 어댑터 (19인치 2U) · GTL-251 USB-GPIB 어댑터

PSB-2000과 함께 보는
멀티레인지 전원

PSB-2800LS만 따로 사용할 수 있습니까?
아니요, PSB-2800LS는 부스터라 PSB-2800L 마스터와 함께 사용해야 합니다. 단독 주문은 동작하지 않으므로 마스터를 함께 구성하세요.
PSB-2000 시리즈는 자동차 배터리 시험에 적합합니까?
네, DC 모듈과 자동차용 리튬이온·LiFePO4 배터리, 전자 부품 시험에 사용합니다. 충방전 자동 시험은 LinkVIeW와 함께 구성할 수 있습니다.
PSB-2000 시리즈의 설치 방향을 바꿀 수 있습니까?
네, 패널을 90도 돌려 세로나 가로로 놓을 수 있습니다.
PSB-2000 시리즈를 직렬이나 병렬로 늘릴 수 있습니까?
네, 직렬은 최대 2대, 병렬은 최대 4대까지 연결할 수 있으며 H 모델은 병렬 2대까지입니다. 병렬에는 PSB-003 또는 PSB-004 키트가 필요합니다.
PSB-2000 시리즈 교정도 문의할 수 있습니까?
네, 교정 상담이 가능합니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내합니다.
