배터리 충방전 시험을 PC에서
자동 실행하는 소프트웨어

GW Instek LinkVIeW 충방전 자동 시험 소프트웨어

견적 받기

GW Instek LinkVIeW는 에너지 저장 장치 시험용 충방전 시험 소프트웨어(Charge/Discharge Test Software)입니다. GW Instek 프로그래머블 DC 전원공급기와 전자 부하를 PC에서 연결해 배터리와 슈퍼커패시터의 충방전 시퀀스를 자동 실행하고 기록·분석합니다.

충전과 방전 절차를 단계별로 정의하면 설정한 순서대로 전원과 부하가 함께 동작합니다. 한 시퀀스에 최대 1000스텝을 두고 65,535회까지 반복할 수 있으며, 측정 결과는 차트와 표로 바로 확인합니다. 이 소프트웨어는 (주)테솔이 국내에 공식 공급합니다.

12채널

패턴당 최대 시험 채널 수

1000스텝

시퀀스 한 개의 최대 스텝 수

1초

데이터 최소 기록 주기

65,535회

시퀀스 최대 반복 횟수

특징

전원과 부하를
하나의 절차로 제어

핵심 특징현장에서 달라지는 점
단계별 시퀀스 편집충전과 방전 절차를 스텝으로 정의해 저장하므로 같은 시험을 반복할 때 조작 실수가 줄어듭니다.
전원·전자 부하 동시 제어DC 전원공급기와 전자 부하를 한 시퀀스에서 함께 제어해 충방전 전환 구간의 타이밍을 맞춥니다.
다채널 동시 시험과 로깅여러 채널의 시험을 동시에 실행하고 전류·전압·전력을 기록해 셀별 비교 데이터를 한 번에 확보합니다.
VIeW 차트측정 그래프를 확대하고 샘플 단위로 따라가며 확인하므로 이상 구간의 시점을 정확히 찾습니다.
VIeW 표전체와 스텝별로 전압·전류·전력의 최댓값과 Ah를 요약해 보고서 작성 시간을 줄입니다.
CSV 내보내기결과를 CSV로 내보내 엑셀에서 추가 분석할 수 있고, 이력 그래프도 엑셀로 옮길 수 있습니다.

시퀀스 설계

스텝 길이와 반복으로
시험 절차 구성

시험 절차는 패턴 단위로 만들며, 한 패턴에 채널 12개까지 두고 패턴은 100개까지 저장합니다. 스텝 하나의 길이는 최대 86,400초까지 정할 수 있으므로, 짧은 전환 단계부터 24시간짜리 장시간 단계까지 한 시퀀스에 담을 수 있습니다.

스텝과 반복 횟수로 만드는 사이클 시험

전원과 부하의 동작을 한 사이클의 스텝으로 정하고 반복 횟수를 지정하면 사이클 수명 시험이 자동으로 진행됩니다. 반복은 최대 65,535회까지 지정할 수 있으며, 스텝마다 Ah가 요약되어 사이클별 용량 변화를 비교할 수 있습니다.

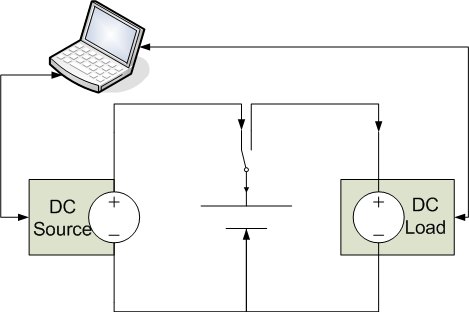

GWINSTEK LinkView Software - 전원과 부하, PC를 연결한 시험 구성도
전원과 부하, PC를 연결한 시험 구성도

분석과 라이선스

데이터 로깅은
라이선스 키로 활성화

소프트웨어 설치 파일은 무료로 내려받을 수 있지만 기본 버전에는 데이터 로깅 기능이 포함되지 않습니다. 데이터 로깅과 분석에는 LinkVIeW 라이선스 키(USB 동글, APP-1001)가 필요하며, 키 없이 실행하면 데모 모드로 동작합니다.

  • 필수 구성요소 — LinkVIeW를 실행하기 전에 NI-VISA를 설치해야 합니다.
  • 지원 장비 — 전원은 PSW·PSU·PSB-2000·PFR·PSB-1000·PHU, 부하는 PEL 시리즈입니다.

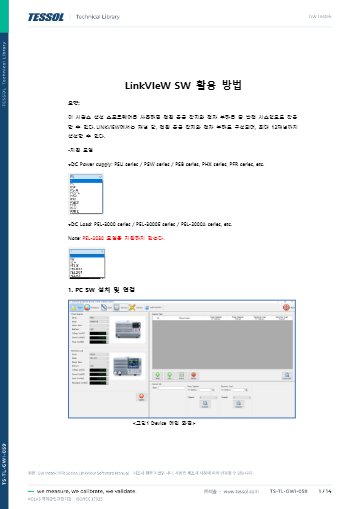

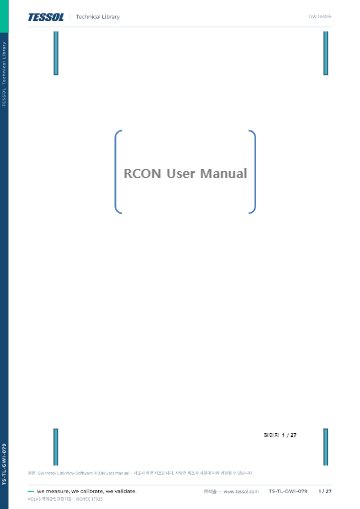

  • 매뉴얼 — 사용 설명서와 RCON 매뉴얼을 내려받아 확인합니다.

사용 방법

LinkVIeW
설치와 충방전 시퀀스 실행 순서

LinkVIeW는 NI LabVIEW 기반의 Windows용 PC 소프트웨어로, GW Instek 프로그래머블 전원과 전자 부하를 채널로 묶어 충전·방전·휴지 스텝으로 된 시퀀스를 실행합니다. 기록은 채널별·날짜별 CSV 파일로 남고 Analyzing 화면에서 차트로 확인합니다.

소프트웨어·도구하는 일
LinkVIEW Full Installer처음 설치할 때 쓰는 전체 설치 패키지
LinkVIEW Program Update설치된 버전을 새 버전으로 교체
LinkVIEW Software Manual채널 매핑, 시퀀스 편집, 로그 분석 설명
NI MAXLAN 장비를 VISA TCP/IP Resource(RAW Socket)로 등록

처음 연결하는 순서

순서할 일
1Windows 7 이상(32/64비트) PC에서 설치 파일을 풀고 setup.exe를 실행해 설치합니다.
2LAN으로 연결하는 장비는 NI MAX의 Add Network Device에서 Manual Entry of RAW Socket을 고르고 IP 주소와 포트를 입력해 Validate하세요.

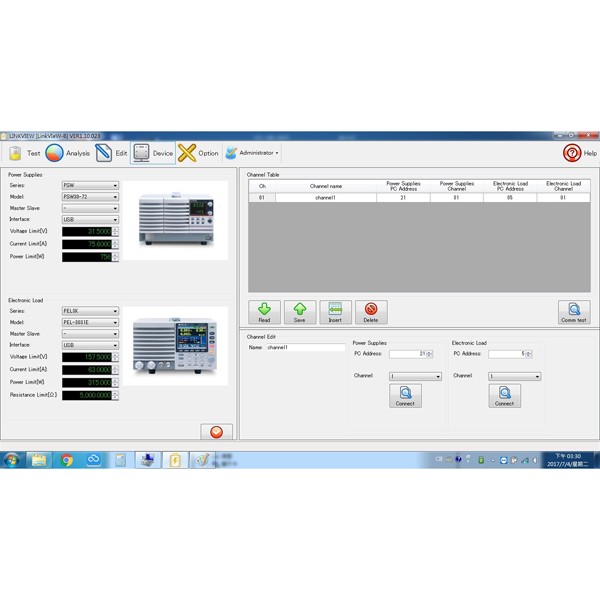

3Channel Mapping에서 Scan을 눌러 전원(Power)과 부하(Load)를 찾고 Assign으로 채널에 연결합니다.

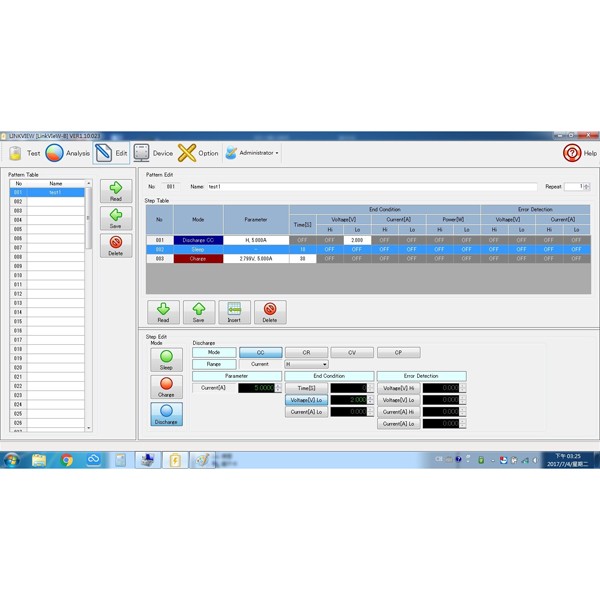

4Sequence List에서 시퀀스 이름과 Repeat Cycles를 정하고 Charge·Discharge·Sleep 스텝을 추가한 뒤 Save하세요.
5시험 표에서 마우스 오른쪽 버튼으로 Build up link > Select Seq.를 골라 채널에 시퀀스를 연결합니다.
6채널을 체크하고 Connection Check로 연결을 확인한 다음 Play로 시험을 시작하세요.

기록 설정은 Options 메뉴의 Data Log Setting에서 Logging Rate, Report File Location, Daily split을 정합니다. 결과 표는 마우스 오른쪽 메뉴의 Export Data to Excel로 엑셀에 옮깁니다.

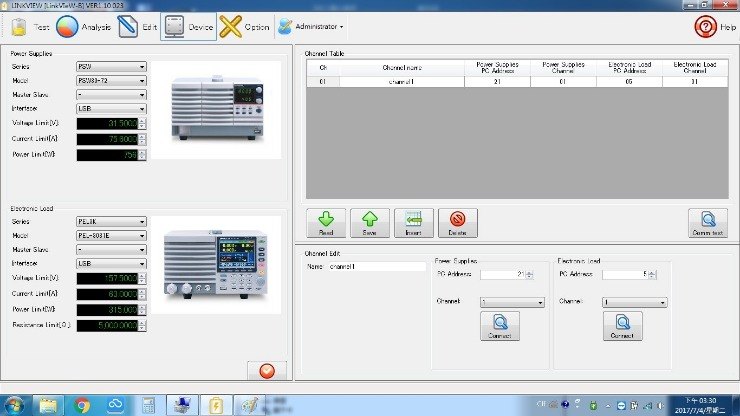

GWINSTEK LinkView Software - 전원공급기를 제어하는 PC 프로그램의 설정 화면
전원공급기를 제어하는 PC 프로그램의 설정 화면

사양

시험 용량과
지원 장비 상세 사양

항목사양
소프트웨어 구분에너지 저장 장치 충방전 자동 시험 소프트웨어
소프트웨어 버전1.52.00
지원 프로그래머블 DC 전원공급기PSW · PSU · PSB-2000 · PFR · PSB-1000 · PHU
지원 프로그래머블 DC 전자 부하PEL-2000A · PEL-3000/3000H · PEL-3000E · PEL-3000AE · PEL-5000C · PEL-5000G
채널 수패턴당 최대 12채널
패턴(시퀀스) 수최대 100개
시퀀스당 스텝 수최대 1000스텝
반복 횟수최대 65,535회
최소 기록 주기1초
최대 스텝 시간86,400초 (24시간)
분석 기능VIeW 차트(확대·샘플 추적) · VIeW 표(전체·스텝별 V/I/P, Vmax/Imax/Pmax, Ah) · 스텝 표시
실시간 모니터링표시 범위·오프셋 조정, 곡선 제어, 장기 전류·전압·전력 기록
내보내기CSV · 이력 그래프의 엑셀 내보내기
필수 구성요소NI-VISA
라이선스데이터 로깅·분석: LinkVIeW 라이선스 키(USB 동글, APP-1001) · 키 없이 실행 시 데모 모드
제공 자료사용 설명서 · RCON 매뉴얼

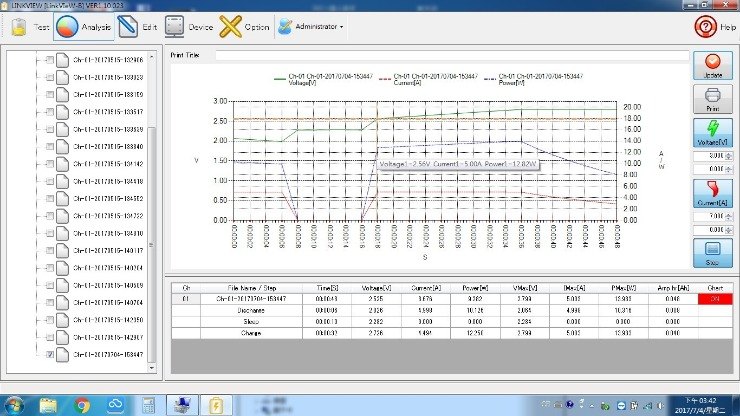

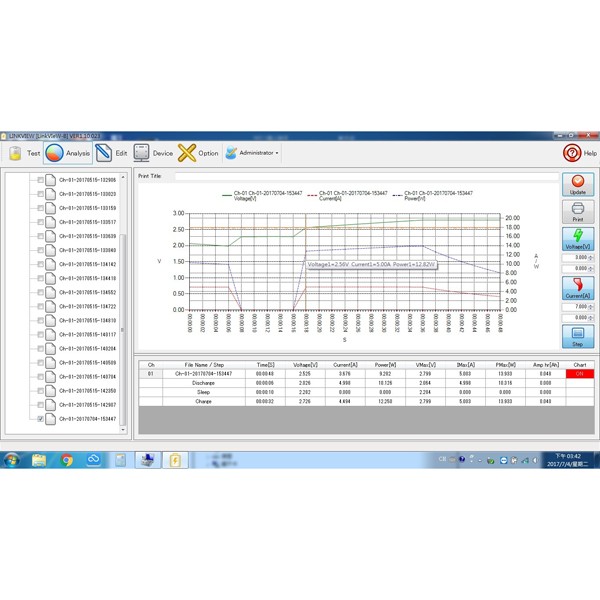

GWINSTEK LinkView Software - PC 프로그램의 측정 데이터 표와 그래프 화면
PC 프로그램의 측정 데이터 표와 그래프 화면

활용 분야

에너지 저장 장치
시험 현장

  • 배터리 셀·팩 시험 — 충방전 사이클 수명과 용량 변화를 자동으로 측정합니다.
  • 슈퍼커패시터 시험 — 충전과 방전 특성을 단계별로 반복 측정합니다.
  • 에너지 저장 장치 개발 — 시제품의 충방전 성능을 같은 절차로 검증합니다.
  • 장시간 전력 기록 — 전류·전압·전력을 길게 기록하고 시험 결과를 분석합니다.

선택 가이드

시험 구성별로
준비할 항목

이럴 때 (현장 조건)권장 구성선택 이유
전원공급기만 자동으로 제어할 때PSW · PSU · PSB-2000 · PFR 중 하나전원 시리즈 페이지에서 채널과 출력 구성을 먼저 확인합니다.
전원과 전자 부하를 한 시퀀스로 묶을 때전원 + PEL 시리즈 전자 부하충전과 방전을 한 절차에서 연속으로 제어합니다.
측정 데이터를 기록하고 분석할 때APP-1001 라이선스 키데이터 로깅·분석 기능을 활성화하는 USB 동글입니다.
PSB-1000·PHU·PEL 장비를 사용할 때지원 장비 목록 확인지원 장비에 포함되며, 연결 구성은 장비 조합에 맞춰 정합니다.

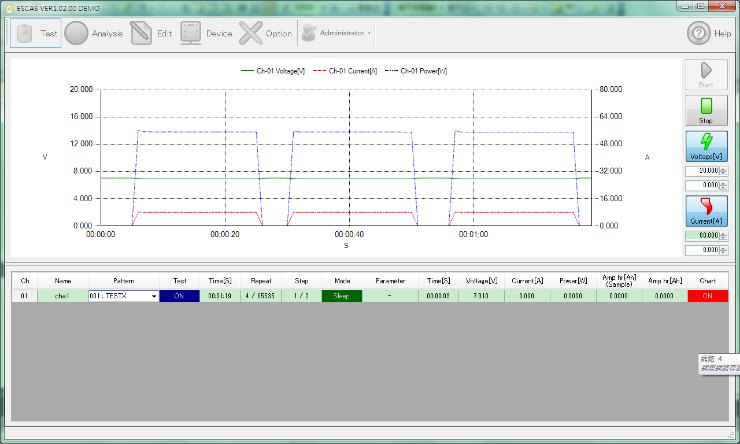

GWINSTEK LinkView Software - PC 프로그램의 전압·전류 시험 파형 그래프 화면
PC 프로그램의 전압·전류 시험 파형 그래프 화면

구성·옵션

설치 파일과
라이선스 키

항목내용
소프트웨어LinkVIeW 설치 파일(버전 1.52.00)을 내려받아 설치
라이선스 키데이터 로깅·분석 기능용 APP-1001 (USB 동글)
매뉴얼사용 설명서(영문)와 RCON 매뉴얼을 내려받아 확인
