무선 기기의 대기·송신 전류를
한 대로 측정하는 정밀 전원

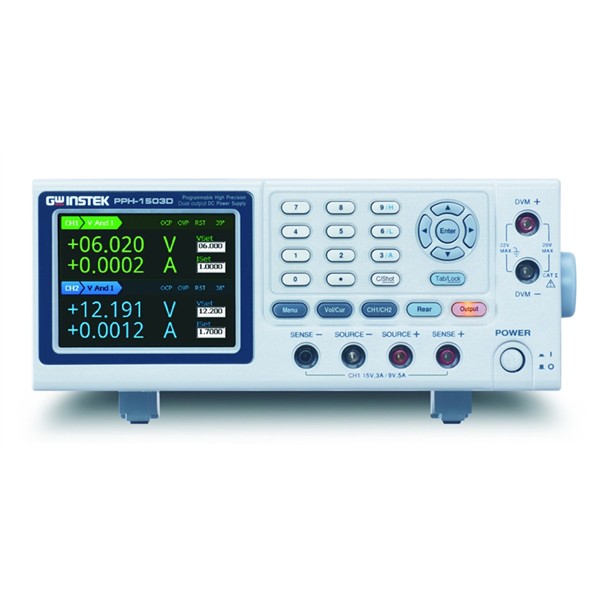

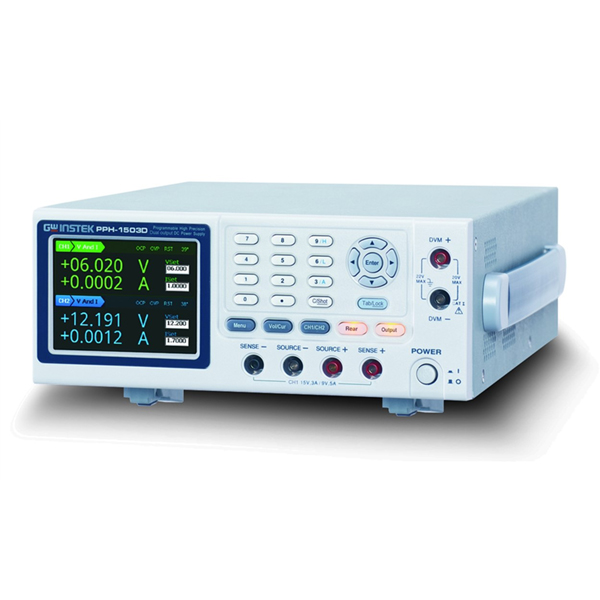

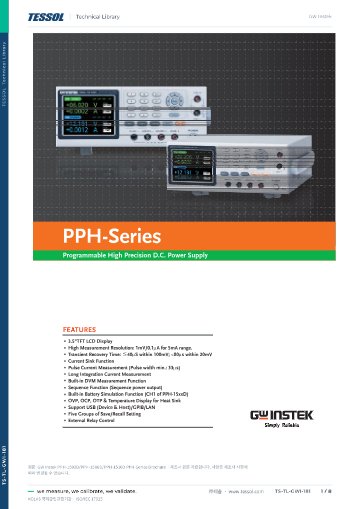

GW Instek PPH-1503D · 1506D · 1510D 프로그래머블 고정밀 DC 전원공급기

견적 받기

GW Instek PPH-1503D·1506D·1510D는 2채널 출력에 0.1 µA 전류 분해능과 싱크 전류, 배터리 시뮬레이션을 갖춘 프로그래머블 고정밀 DC 전원공급기(Battery Simulator형 모바일·IoT 시험용 DC Power Supply)입니다. 웨어러블과 무선 기기의 대기 전류와 송신 전류를 한 대로 측정합니다.

부하가 급변해도 후면 단자 기준 40 µs 안에 전압이 복귀하므로 송신 순간의 전압 강하로 기기가 재시작하는 일이 줄어듭니다. 최소 33 µs 폭의 펄스 전류까지 읽을 수 있어 짧은 송신 버스트도 놓치지 않습니다. 이 전원공급기는 (주)테솔이 국내에 공식 공급합니다.

0.1 µA

5 mA 레인지 리드백 분해능

< 40 µs

부하 급변 후 전압 복귀(후면)

3.5 A

CH1 싱크 전류 최대

33 µs

최소 펄스 전류 측정 폭

특징

전류 측정과 전원 공급을
한 대로 처리

핵심 특징현장에서 달라지는 점
5 mA 레인지 0.1 µA 분해능대기 모드의 마이크로암페어 전류를 별도 전류계 없이 읽어 배터리 수명 추정의 오차를 줄입니다.
빠른 과도 복귀송신 순간 전류가 급증해도 전압이 빠르게 복귀하므로 전압 강하에 따른 기기 재시작을 시험 중에 구분해 확인합니다.
펄스·장시간 적분 전류 측정짧은 송신 펄스는 폭 단위로, 긴 동작 주기는 적분 평균으로 읽어 평균 소비전류를 한 화면에서 비교합니다.
배터리 시뮬레이션프로그래머블 출력 저항으로 배터리의 방전 특성을 재현하므로 실제 배터리 없이 방전 전압 곡선 시험을 반복할 수 있습니다.
싱크 전류와 내장 DVM전원 공급과 전류를 받아들이는 싱크 동작을 한 채널에서 처리하고, 별도 전압계 없이 외부 신호 전압을 읽습니다.
시퀀스 출력과 설정 저장전압·전류·시간을 단계별로 지정한 시험 절차를 자동 실행하고 5개 설정 그룹을 불러와 반복 시험의 준비 시간을 줄입니다.

전류 측정

대기 전류부터
펄스 전류까지

모바일 기기는 대기 중 마이크로암페어를 소비하다가 송신하는 순간 암페어급 전류를 소비합니다. 5 mA, 500 mA, 5 A 세 레인지로 분해능을 바꿔 가며 읽으면 대기 전류와 송신 전류를 하나의 시험 구성에서 측정할 수 있습니다.

펄스 폭과 평균 시간의 설정

펄스 전류 측정은 트리거 레벨을 5 mA 단위로 지정하고, 고전류·저전류·평균 구간의 시간을 33.3 µs 단위로 정합니다. 장시간 적분 측정은 측정 시간을 850 ms에서 60 s까지 지정하거나 자동으로 정하므로, 송신 주기가 긴 IoT 기기의 평균 전류도 같은 장비로 확인할 수 있습니다.

배터리 시험

배터리 방전 특성을
전원으로 재현

프로그래머블 출력 저항은 1 mΩ 단위로 설정하며, 설정한 저항만큼 부하 전류에 따라 출력 전압이 내려갑니다. 이 동작으로 새 배터리와 소진된 배터리의 내부 저항 차이를 전원으로 재현하고, 기기의 저전압 차단과 재부팅 동작을 시험합니다.

  • 충전 회로 시험 — CH1 싱크 전류가 충전 전류를 받아들여 배터리처럼 동작합니다.
  • 저전압 경계 시험 — 출력 저항과 전압을 단계로 낮추는 시퀀스로 차단 전압을 확인합니다.
  • USB PD 시험 — USB PD Profile 1, 2, 3의 시험 요건에 대응하는 기능을 지원합니다.

사용 방법

PPH-1503D·1506D·1510D
USB·GPIB·LAN 원격 제어 순서

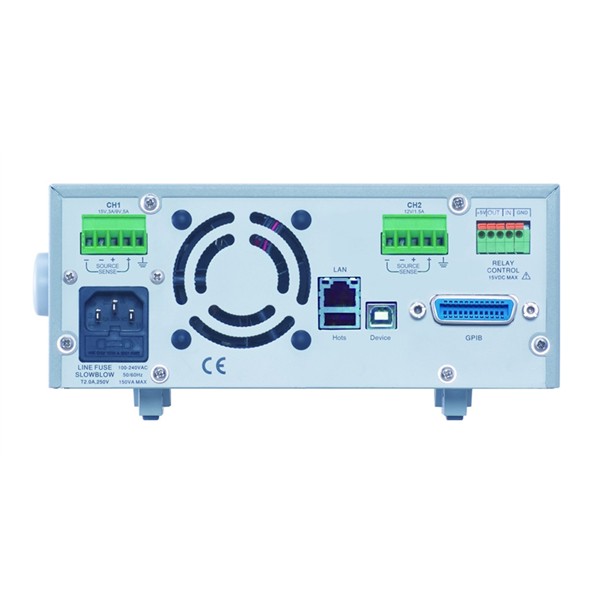

PPH-15xxD는 후면 USB(USB TMC), GPIB, LAN으로 원격 제어합니다. GW Instek 자료실에서 PPH Series PC Software와 LabVIEW 드라이버를 제공하며, 명령은 채널 번호를 붙여 CH1·CH2를 구분합니다.

소프트웨어·도구하는 일
PC Software (PPH Series) 1.0.06PC에서 출력 설정과 측정값 확인
LabVIEW Driver (PPH-1503/1503D & 1506D) 1.0.1LabVIEW 계측 프로그램 작성
NI-VISAUSB TMC·LAN 연결에 필요한 통신 라이브러리

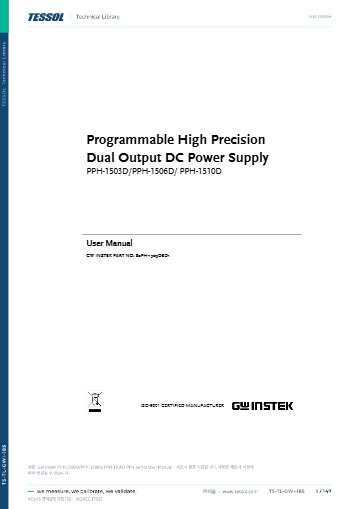

PPH-1503D/1506D/1510D User Manual인터페이스 설정과 원격 명령 설명

처음 연결하는 순서

순서할 일
1PC에 NI-VISA를 먼저 설치한 다음 USB 케이블로 후면 USB 포트와 PC를 연결합니다.
2연결되면 LCD 왼쪽 아래에 USB가 인터페이스로 표시되는지 확인하세요.
3GPIB를 쓸 경우 Menu 키를 누르고 좌우 화살표로 Interface 아이콘을 고른 뒤 Enter를 누르고 위아래 화살표로 Primary Address를 정합니다.
4LAN을 쓸 경우 Interface 메뉴에서 Tab 키로 Ethernet 항목으로 이동해 DHCP 또는 Manual을 고르세요.
5*IDN?을 보내 GW INSTEK, PPH-1503D, SN: xxxxxxxx, Vx.xx 형식의 응답을 확인합니다.
6원격 상태를 풀려면 PC에서 원격 명령을 보내거나 전면의 Lock 키를 길게 누르거나 케이블을 분리하세요.

PPH-15xxD 원격 명령 예시

명령하는 일
*IDN?제조사, 모델, 일련번호, 소프트웨어 버전 조회
:OUTPut:STATe ONCH1 출력 켜기
:FETCh2?CH2의 마지막 리드백 값 반환
:SENSe2:PCURrent:MODE HIGHCH2 펄스 전류 측정 모드를 HIGH로 설정
:DISPlay:ENABle ONLCD 화면 켜기

명령은 줄바꿈(new line) 문자로 끝내며 응답은 0x0A로 끝납니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용 설명서를 함께 확인하세요.

사용 설명서의 LAN 예시는 VISA 자원 이름을 IP 주소 뒤에 1026 포트와 SOCKET을 붙인 형식으로 적고 있습니다. 브라우저에 IP 주소를 입력하면 웹 Welcome 페이지가 열립니다.

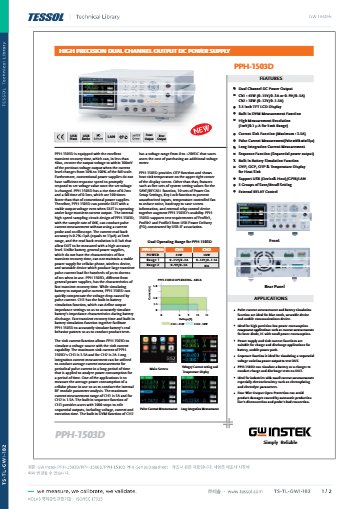

사양

3종 모델 비교와
공통 사양

항목PPH-1503DPPH-1506DPPH-1510D
출력 채널2채널2채널2채널
CH1 정격0–15 V/0–3 A 또는 0–9 V/0–5 A (45 W)0–15 V/0–3 A 또는 0–9 V/0–5 A (45 W)0–15 V/0–3 A 또는 0–9 V/0–5 A (45 W)
CH1 후면 추가 출력해당 없음해당 없음0–4.5 V/10 A
CH2 정격0–12 V/0–1.5 A (18 W)0–12 V/0–3 A (36 W)0–12 V/0–3 A (36 W)
CH1 싱크 전류최대 3.5 A최대 3.5 A최대 3.5 A
CH2 싱크 전류최대 2 A최대 3 A최대 3 A
펄스 전류 트리거 레벨 (CH1)5 mA–5 A5 mA–5 A5 mA–5 A
펄스 전류 트리거 레벨 (CH2)5 mA–1.5 A5 mA–3 A5 mA–3 A
출력 전압 상승·하강 시간0.20 ms · 0.30 ms0.20 ms · 0.30 ms0.20 ms · 0.30 ms

시리즈 공통 사양

항목사양
CV 부하 조정률0.01 % + 2 mV
CV 라인 조정률0.5 mV
CC 부하 조정률0.01 % + 1 mA
CC 라인 조정률0.5 mA
리플·잡음 (CV)8 mVp-p (20 Hz–20 MHz) · 3 mVrms (0–1 MHz)
프로그래밍 정확도 (전압)±(0.05 % + 10 mV)
프로그래밍 정확도 (전류)±(0.16 % + 5 mA) (5 A·1.5 A·3 A 레인지)
리드백 정확도 (전압)±(0.05 % + 3 mV)
리드백 정확도 (전류)±(0.2 % + 400 µA) (5 A 레인지) · ±(0.2 % + 100 µA) (500 mA 레인지) · ±(0.2 % + 1 µA) (5 mA 레인지)
리드백 분해능전압 1 mV · 전류 0.1 mA (5 A) · 0.01 mA (500 mA) · 0.1 µA (5 mA 레인지)
과도 응답 복귀< 40 µs (< 100 mV, 후면) · < 50 µs (전면) · < 80 µs (< 20 mV)
프로그래머블 출력 저항 (CH1)범위 0.001–1.000 Ω · 정확도 0.5 % + 10 mΩ · 분해능 1 mΩ
내장 DVM입력 범위 0–20 VDC · 최대 입력 -3 V/+22 V · 입력 저항 20 MΩ · 정확도 ±(0.05 % + 3 mV) (23 ± 5 °C) · 분해능 1 mV
펄스 전류 측정고전류·저전류·평균 시간 33.3 µs–833 ms (33.3 µs 단위) · 트리거 지연 0–100 ms (10 µs 단위) · 평균 횟수 1–100
장시간 적분 전류 측정펄스 타임아웃 1–63 s · 측정 시간 850 ms (60 Hz)/840 ms (50 Hz)–60 s 또는 자동 · 트리거 상승/하강/무
시퀀스 출력1000스텝 (CH1, 전압·전류·시간 지정)
보호 기능OVP · OCP · OTP · 방열판 온도 표시 · 4선 출력 개방 보호
설정 저장5그룹 저장·불러오기
외부 릴레이 제어 커넥터150 mA/15 V · 5 V 출력 100 mA
디스플레이3.5인치 TFT LCD
인터페이스USB(디바이스·호스트) · GPIB · LAN
입력 전원90–264 VAC, 50/60 Hz
소비전력160 W
동작 온도·습도0–40 °C · < 80 %
보관 온도·습도-20–70 °C · < 80 %
외형 치수 (W×H×D)222 × 86 × 363 mm
중량약 4.5 kg

활용 분야

모바일·IoT 기기의
전류 프로파일 현장

  • 모바일·웨어러블 개발 — 대기 모드 마이크로암페어 전류와 송신 순간 전류를 같은 장비로 측정해 배터리 수명을 추정합니다.
  • 무선 모듈 시험 — 송신 버스트에서 전압이 유지되는지 과도 응답과 펄스 전류 측정으로 확인합니다.
  • 충전 회로 시험 — 싱크 전류로 충전 전류를 받아들여 배터리 없이 충전 동작을 검증합니다.
  • 전력 변환 회로 시험 — 펄스 부하 전류 조건에서 전압 복귀 특성을 반복 측정합니다.

선택 가이드

채널 출력과 후면 단자로
고르는 모델

이럴 때 (현장 조건)권장 모델선택 이유
CH2 1.5 A면 충분한 소형 기기를 시험할 때PPH-1503DCH2가 12 V/1.5 A(18 W)이고 CH2 싱크 전류는 2 A입니다.
CH2를 3 A까지 쓰고 싶을 때PPH-1506DCH2가 12 V/3 A(36 W)이고 CH2 싱크 전류는 3 A입니다.
저전압 대전류 후면 출력까지 필요할 때PPH-1510D1506D의 출력에 후면 0–4.5 V/10 A 단자가 더해집니다.
USB·LAN·RS-232·RS-485를 모두 쓰는 단일 채널이 필요할 때PPX 시리즈단일 출력 36~108 W 고정밀 프로그래머블 전원입니다.

구성·옵션

기본 구성과
옵션 케이블

항목내용
기본 구성사용 설명서 CD · 퀵 스타트 가이드 · 전원 코드 · 테스트 리드 GTL-117 (최대 10 A) · GTL-203A (최대 3 A) · GTL-204A (최대 10 A)
옵션USB 케이블 GTL-246 (USB 2.0, A–B 타입, 4P)
모델PPH-1503D · PPH-1506D · PPH-1510D
