돌입 전류로부터 시험 대상을
보호하는 20 V 멀티레인지 전원

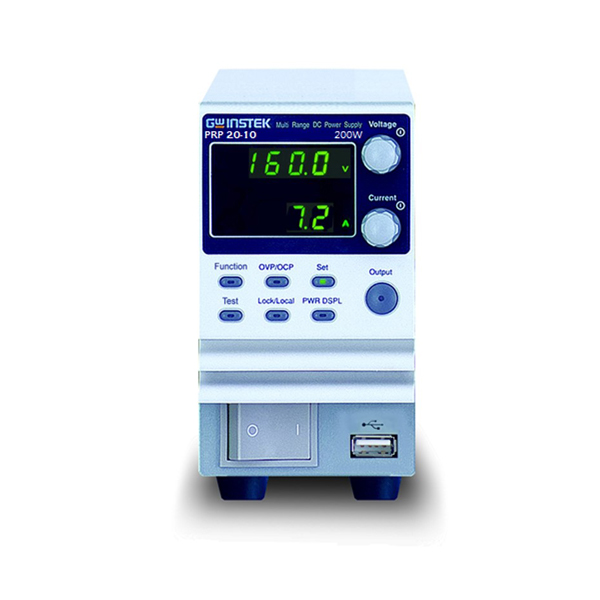

GW Instek PRP 20-10 · PRP 20-20 프로그래머블 스위칭 DC 전원공급기

견적 받기

GW Instek PRP 20-10·20-20은 20 V 정격에 200 W와 400 W 두 모델을 갖춘 프로그래머블 멀티레인지 스위칭 DC 전원공급기(Programmable Multi-Range DC Power Supply)입니다. CV/CC 우선 모드로 출력을 시작해 배터리와 LED 시험에서 돌입 전류로부터 시험 대상을 보호합니다.

1/6 랙 크기여서 여러 대를 랙에 모아 구성하기 쉽습니다. 직렬 2대와 병렬 3대까지 연결해 전압이나 전류를 늘릴 수 있으며, RS-485와 아날로그 단자로 원격 제어합니다. (주)테솔이 국내에 공식 공급합니다.

20 V

두 모델 공통 정격 출력 전압

400 W

최대 출력(PRP 20-20)

2 · 3대

직렬·병렬 연결 최대 수

RS-485

기본 제어 인터페이스

특징

돌입 전류를 제한하고
대수로 확장하는 전원

핵심 특징현장에서 달라지는 점
CV/CC 우선 모드CC로 시작해 LED나 배터리 같은 용량성 부하의 돌입 전류가 시험 대상에 걸리는 것을 막습니다.
전압·전류 슬루율 조정출력 변화 속도를 늦춰 시험 대상에 급격한 전압 변화가 걸리지 않게 하고 시험 조건을 재현합니다.
OVP·OCP·OTP와 전력 제한과전압·과전류·과열이 감지되면 출력을 차단하고, 정격 전력의 약 105 %에서 출력을 제한해 부하를 보호합니다.
직렬·병렬 연결직렬 2대로 전압을, 병렬 3대로 전류를 늘려 시험 규모가 커져도 같은 전원을 추가해 대응합니다.
1/6 랙 크기EIA/JIS 표준 1/6 랙 마운트 크기로 랙 한 단에 여러 대를 모아 설치 공간을 줄입니다.
RS-485와 아날로그 단자RS-485와 아날로그 커넥터로 원격 제어와 모니터링을 수행해 기존 시험 설비와 연동합니다.

돌입 전류

CV/CC 우선 모드로
부하를 보호

일반 전원은 CV 모드로 먼저 시작하므로 LED나 큰 용량의 커패시터를 연결하면 출력이 CC로 넘어가기 전에 돌입 전류가 순간적으로 흐릅니다. CC 우선 모드는 설정한 전류에서 시작해 이 돌입을 억제하며, 배터리 충전 시험에서도 초기 전류를 정해 둔 값으로 제한합니다.

슬루율과 우선 모드의 조합 설정

전압 슬루율은 0.01~40.00 V/s, 전류 슬루율은 PRP 20-10이 0.01~20.00 A/s, PRP 20-20이 0.01~40.00 A/s 범위에서 설정합니다. 우선 모드와 슬루율을 함께 조정하면 부하가 전원에 연결되는 순간부터 완만하게 전력을 올려 시험 대상의 초기 스트레스를 줄입니다.

입력과 확장

입력 전압과
직렬·병렬 확장

PRP는 200~240 Vac 입력 전용이며 100 V대 입력은 지원하지 않으므로, 설치 위치의 콘센트 전압부터 확인하세요. 직렬 2대 또는 병렬 3대 연결은 사용 설명서의 연결 절차를 따르고, 대수를 늘릴 때는 각 대의 보호 설정이 시험 대상의 한계를 넘지 않는지 먼저 확인합니다.

  • 직렬 연결 — 최대 2대까지 묶어 출력 전압을 높입니다.
  • 병렬 연결 — 최대 3대까지 묶어 출력 전류를 늘립니다.
  • 원격 센싱 — 최대 0.6 V까지 케이블 전압 강하를 보상합니다.

사양

20-10 · 20-20
비교와 공통 사양

항목PRP 20-10PRP 20-20
정격 출력 전압0–20 V0–20 V
정격 출력 전류0–10 A0–20 A
정격 출력 전력200 W400 W
CC 리플·잡음 (rms)20 mArms40 mArms
전류 프로그래밍 정확도0.1 % + 10 mA0.1 % + 20 mA
전류 리드백 정확도0.1 % + 10 mA0.1 % + 20 mA
OCP 설정 범위1–11 A2–22 A
내부 저항 설정 범위0.000–2.000 Ω0.000–1.000 Ω
전류 슬루율 설정 범위0.01–20.00 A/s0.01–40.00 A/s

시리즈 공통 사양

항목사양
방식프로그래머블 멀티레인지 스위칭 DC 전원
CV 조정률입력 13 mV · 부하 15 mV
리플·잡음 (CV)60 mVp-p · 7 mVrms
전압 프로그래밍 정확도0.1 % + 10 mV
전압 리드백 정확도0.1 % + 10 mV
프로그래밍·리드백 분해능전압 1 mV · 전류 1 mA
전압 슬루율 설정 범위0.01–40.00 V/s
OVP 설정 범위2–22 V
보호 기능OVP · OCP · OTP · AC-FAIL · 전력 제한(정격 전력의 약 105 %)
우선 모드CV/CC 우선 선택 (돌입 전류 제한)
직렬·병렬 연결직렬 최대 2대 · 병렬 최대 3대
원격 센싱 보상최대 0.6 V
입력 전원200–240 Vac (170–265 Vac), 47–63 Hz, 단상 (100 V대 입력 없음)
인터페이스RS-485 · 아날로그 원격 제어 · 모니터
아날로그 모니터 출력출력 임피던스 1 kΩ · 최대 10 mA
동작 환경0–50 °C · 20–85 % RH · 고도 2000 m 미만
보관 온도-25–70 °C
폼 팩터1/6 랙 마운트 (EIA/JIS 표준)
제공 자료사용 설명서 · 프로그래밍 설명서 (한글·영문)

활용 분야

충전·점등 시험과
시험대 구성

  • 배터리 충전 시험 — CC로 시작해 충전 전류를 정해 둔 값으로 안정적으로 제한합니다.
  • LED 구동 시험 — 돌입 전류를 제한해 LED 모듈의 초기 손상을 막습니다.
  • 직렬·병렬 확장 — 두 대를 직렬로, 세 대를 병렬로 묶어 시험 범위를 넓힙니다.
  • 랙 시스템 구성 — 1/6 랙 크기로 여러 대를 랙에 모아 설치합니다.

선택 가이드

전력과 인터페이스로
고르는 모델

이럴 때 (현장 조건)권장 모델선택 이유
소전력으로 충분할 때PRP 20-100–20 V/0–10 A이며 OCP 범위는 1–11 A입니다.
더 큰 전류가 필요할 때PRP 20-200–20 V/0–20 A이며 OCP 범위는 2–22 A입니다.
USB·LAN 제어가 필요할 때PSW · PSU 시리즈USB와 LAN을 갖춘 프로그래머블 스위칭 전원입니다.
팬리스 구조가 필요할 때PFR-100 시리즈자연 대류 냉각으로 팬 소음이 없는 정전력 멀티레인지 전원입니다.

구성·옵션

인터페이스와
제공 자료

항목내용
모델PRP 20-10 · PRP 20-20
인터페이스RS-485 · 아날로그 원격 제어 · 모니터
제공 자료사용 설명서 · 프로그래밍 설명서 (한글·영문)
