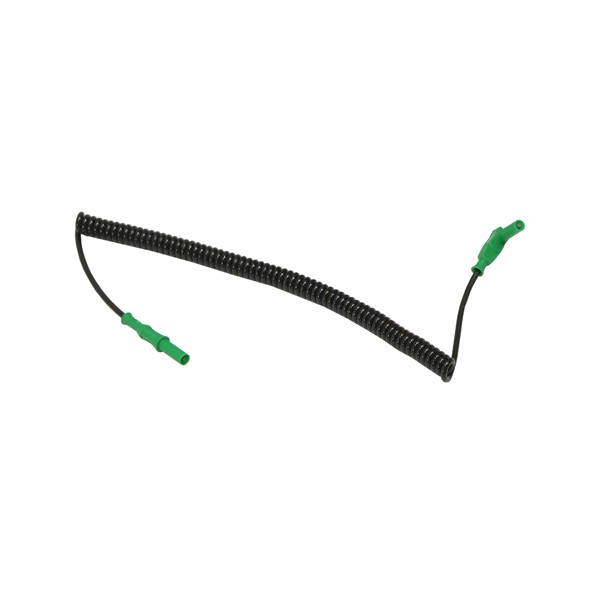

Electro-PJP 2350-SpiPUR Ø4MM 안전 바나나 플러그가있는 코일 형 테스트 리드, 직선 / 직각

Electro-PJP 2350-SpiPUR Ø4MM 안전 바나나 플러그가있는 코일 형 테스트 리드, 직선 / 직각

MODEL
2350-SpiPUR
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

평소엔 짧게 말려 있다가
필요한 만큼 늘어나는 안전 리드

ELECTRO-PJP 2310-SpiPUR · 2350-SpiPUR 코일 안전 테스트 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 2310-SpiPUR · 2350-SpiPUR는 Ø4 mm 안전 바나나 플러그를 단 코일형 테스트 리드(스프링 리드)입니다. 1000 V CAT III · 12 A 정격이며, 줄였을 때 46 cm에서 늘였을 때 최대 266 cm까지 늘어나 측정기 주변 배선을 단정하게 유지합니다.

2310은 직선 플러그, 2350은 직선과 직각 플러그를 고를 수 있으며, 접점은 니켈 코팅 황동, 절연은 PP입니다. 쓰지 않을 때는 코일이 짧게 말려 작업대 위에서 엉키지 않습니다. 한 포장에 10개씩 들어 있어 여러 측정 지점의 리드를 한 번에 갖출 수 있으며, 이 리드는 (주)테솔이 국내에 공식 공급합니다.

1000 V CAT III

측정 범주 정격

12 A

정격 전류

46 ~ 67 cm

리드를 줄였을 때 길이

155 ~ 266 cm

리드를 늘였을 때 길이

특징

필요할 때만 늘어나는
코일형 테스트 리드

핵심 특징현장에서 달라지는 점
말렸다 늘어나는 코일 구조측정기 가까이에서는 짧게 말아 두고 먼 지점에서는 끝까지 늘이면 되므로, 길이가 다른 리드로 바꿔 끼우지 않아도 됩니다.
Ø4 mm 안전 바나나 플러그안전 소켓이 있는 측정기에 그대로 꽂히고 충전부가 드러나지 않아 현장에서 연결할 때 접촉 위험이 낮습니다.
직선과 직각 플러그 선택 (2350)측정기 뒤쪽 공간이 좁을 때 직각 플러그를 쓰면 리드가 밖으로 튀어나오는 일이 줄어듭니다.
니켈 코팅 황동 접점, PP 절연접점을 도금하고 절연체를 분리한 구조라 여러 번 꽂았다 빼도 접촉 저항이 안정적으로 유지됩니다.
6가지 커넥터 색과 적·흑 케이블 색측정 채널마다 색을 달리 지정하면 여러 채널을 연결해도 신호선과 기준선을 헷갈리지 않습니다.

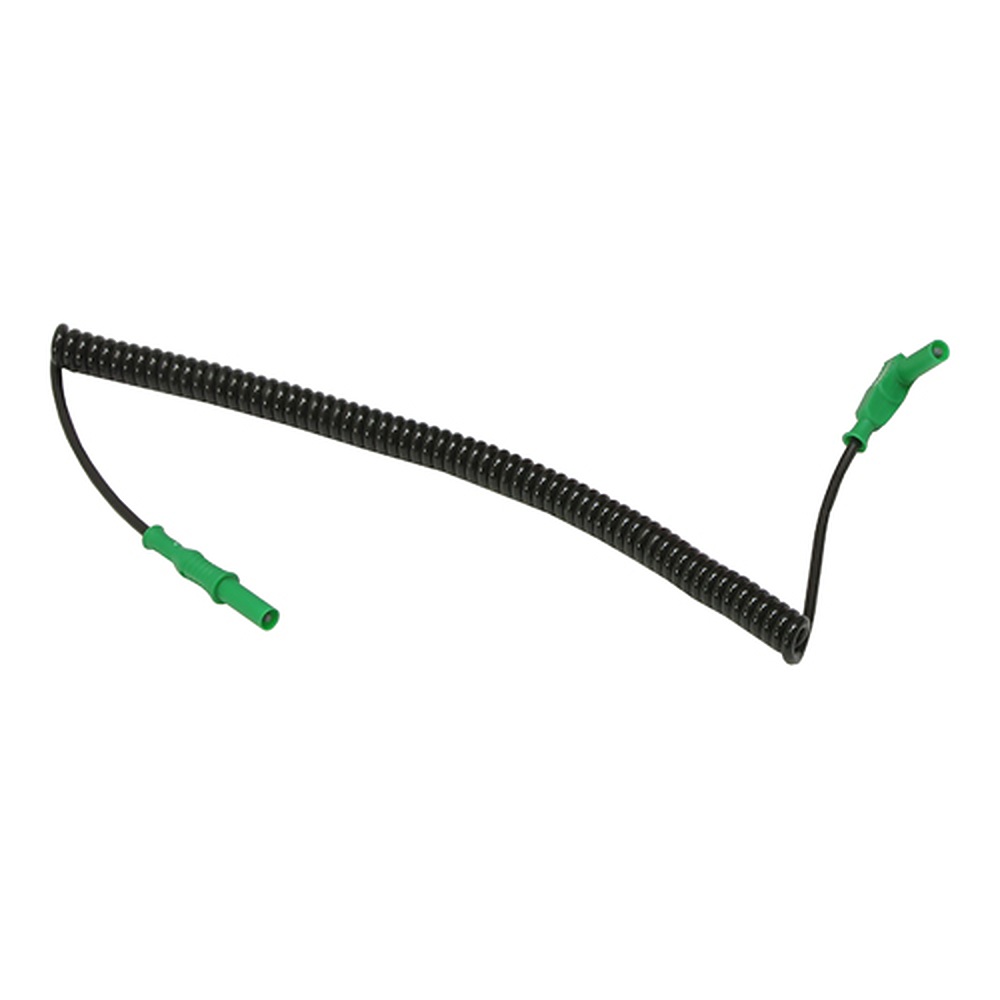

ELECTRO-PJP 2350-SpiPUR - 양 끝에 녹색 바나나 플러그가 달린 코일형 리드
양 끝에 녹색 바나나 플러그가 달린 코일형 리드

길이

코일 리드의 줄인 길이와
늘인 길이 선택

품번 끝의 -21, -31, -41이 길이 단계를 나타냅니다. 줄인 길이 46 cm인 -21은 측정기와 측정 지점이 가까운 작업대 시험에, 늘인 길이가 266 cm까지 닿는 -41은 설비 건너편 단자를 점검하는 작업에 맞습니다. 길수록 줄였을 때의 부피도 커지므로 보관 위치까지 함께 고려하세요.

줄인 상태로 정리되는 작업대

코일이 말려 있는 동안에는 리드가 바닥에 끌리지 않아 작업대 위 다른 배선과 얽히지 않습니다. 측정 지점이 멀어지면 필요한 만큼만 당겨 쓰고, 손을 놓으면 다시 감깁니다.

플러그

연결 위치로 고르는
2310 직선·2350 직각 플러그

2310은 양끝이 직선 플러그이고, 2350은 직선과 직각 플러그를 함께 갖춘 구성입니다. 측정기 단자가 패널 안쪽에 있거나 옆에 다른 케이블이 붙는 자리라면 직각 플러그가 리드를 아래로 꺾어 주어 연결부에 걸리는 옆 하중이 줄어듭니다.

직선 플러그와 직각 플러그의 차이

2310은 양끝이 모두 직선이라 일렬로 놓인 단자에, 2350은 한쪽이 직각이라 패널 안쪽이나 옆 케이블이 붙은 단자에 알맞습니다. 코일 부분은 두 시리즈가 같은 구조입니다.

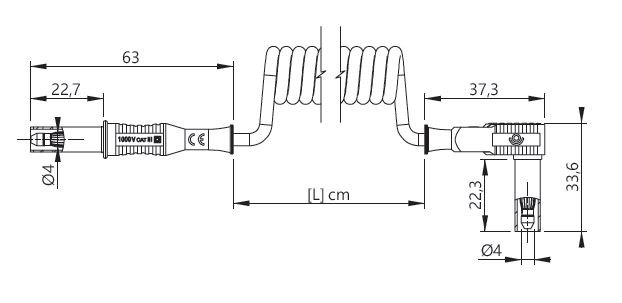

ELECTRO-PJP 2350-SpiPUR - 코일형 테스트 리드의 치수도
코일형 테스트 리드의 치수도

사양

2310 · 2350 코일 리드
모델 비교 사양

항목2310-SpiPUR2350-SpiPUR
플러그Ø4 mm 직선 안전 바나나 플러그Ø4 mm 안전 바나나 플러그, 직선 / 직각
정격1000 V CAT III · 12 A1000 V CAT III · 12 A
접점 / 절연니켈 코팅 황동 / PP니켈 코팅 황동 / PP
PJP 품번2310-SPIPUR-21-# · -31-# · -41-#2350-SPIPUR-21N/-# · -31N/-# · -41N/-#
포장 수량1010

길이 옵션

품번 끝줄인 길이늘인 길이
-2146 cm155 cm
-3157 cm186 cm
-4167 cm266 cm

시리즈 공통 사양

항목사양
브랜드ELECTRO-PJP
커넥터 색6가지 중 선택
케이블 색적색, 흑색
정격 전압 / 전류1000 V CAT III / 12 A

활용 분야

코일형 리드로 길이를 바꿔 가며
측정하는 현장

  • 작업대 시험 — 측정기 가까이에서는 리드를 줄여 둔 채 짧은 연결 구간을 반복 측정합니다.
  • 설비 점검 — 리드를 단자함 건너편 접점까지 늘여, 측정기를 한곳에 둔 채 여러 지점을 확인합니다.
  • 좁은 패널 작업 — 직각 플러그가 있는 2350으로 단자 주변 공간을 확보합니다.
  • 다채널 측정 — 채널마다 커넥터 색을 달리 지정해 신호선과 기준선을 구분합니다.

선택 가이드

플러그와 길이로 고르는
코일형 안전 리드

이럴 때 (현장 조건)권장 모델선택 이유
양끝 모두 직선 플러그면 충분할 때2310-SpiPUR양끝이 직선 안전 바나나 플러그라 일렬로 놓인 단자에 바로 꽂을 수 있습니다.
단자 주변이 좁아 직각 플러그가 필요할 때2350-SpiPUR직선과 직각 플러그를 함께 고를 수 있어 패널 안쪽 단자에서 리드가 튀어나오는 일을 줄일 수 있습니다.
측정 지점이 가까운 작업대 시험이라면-21 품번줄인 길이 46 cm, 늘인 길이 155 cm로 가장 짧아 작업대 위에서 거추장스럽지 않습니다.
먼 설비 단자까지 연결해야 할 때-41 품번늘인 길이가 266 cm까지 닿아 측정기를 옮기지 않고도 먼 단자를 확인할 수 있습니다.

구성·옵션

코일 리드 색상과
주문 옵션

  • 커넥터 색은 6가지 가운데 고를 수 있고, 케이블 색은 적색과 흑색입니다.
  • 품번 끝 -21, -31, -41로 길이를 고르며, # 자리에는 색상 옵션이 들어갑니다.
  • 포장 수량은 두 모델 모두 10개 단위입니다.
