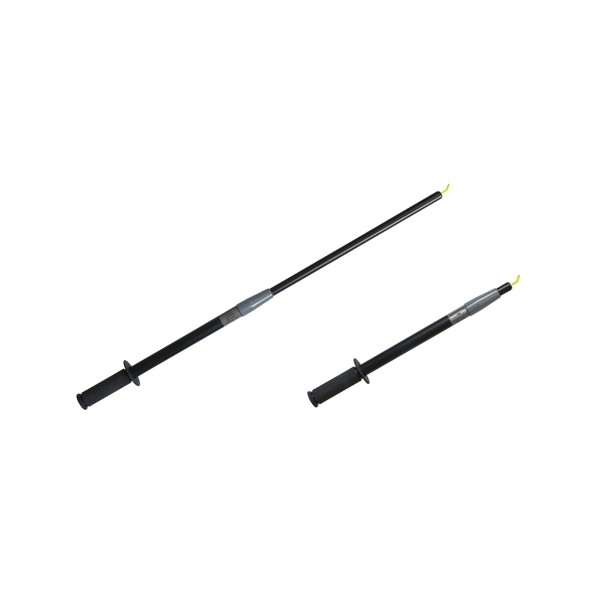

Electro-PJP PerchTele 각진 테스트 팁이 있는 2 개의 세그먼트 텔레스코픽 프로브 / Ø4MM 소켓

Electro-PJP PerchTele 각진 테스트 팁이 있는 2 개의 세그먼트 텔레스코픽 프로브 / Ø4MM 소켓

MODEL
PerchTele
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

손이 닿지 않는 단자를
거리를 두고 짚는 절연 테스트 폴

ELECTRO-PJP PerchTele · 40860 · 40432 테스트 폴

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP PerchTele·40860·40432는 Ø4mm 소켓에 측정 리드를 꽂아 손이 닿기 어려운 측정점에 대는 절연 테스트 폴(텔레스코픽 프로브)입니다. PerchTele는 2단 구조로 47 cm에서 85 cm까지 늘어나고, 40860·40432는 길이가 고정된 1단 폴입니다. 정격 전류는 모두 2 A입니다.

PerchTele는 1000 V CAT III / 600 V CAT IV, 40860과 40432는 1000 V CAT IV 등급이며, 접점은 니켈 코팅, 절연은 PVC 소재입니다. 높은 위치의 배선이나 분전반 깊숙한 단자도 안전 거리를 두고 측정할 수 있습니다. 이 테스트 폴은 (주)테솔이 국내에 공식 공급합니다.

85 cm

PerchTele 늘인 상태의 길이

2 A

3종 공통 정격 전류

1000 V

40860 · 40432의 CAT IV 정격 전압

3종

2단 텔레스코픽 1종, 고정 폴 2종

특징

길이 조절식 PerchTele와
고정 길이 테스트 폴

핵심 특징현장에서 달라지는 점
2단 텔레스코픽 구조(PerchTele)47 cm로 줄여 휴대하고, 측정점 거리에 맞춰 85 cm까지 늘릴 수 있습니다.
각진 테스트 팁(PerchTele)팁이 각져 있어 단자대 안쪽의 측면 단자에도 닿습니다.
직선 테스트 팁(40860·40432)정면의 단자에 곧게 닿으므로 고정 길이로도 접촉이 안정적입니다.
PVC 절연과 Ø4mm 소켓손과 측정 회로 사이를 절연하며, 일반 Ø4mm 리드를 그대로 꽂아 사용할 수 있습니다.
CAT IV 정격고정 길이 폴은 1000 V CAT IV 등급이라 인입부에 가까운 측정에도 사용할 수 있습니다.

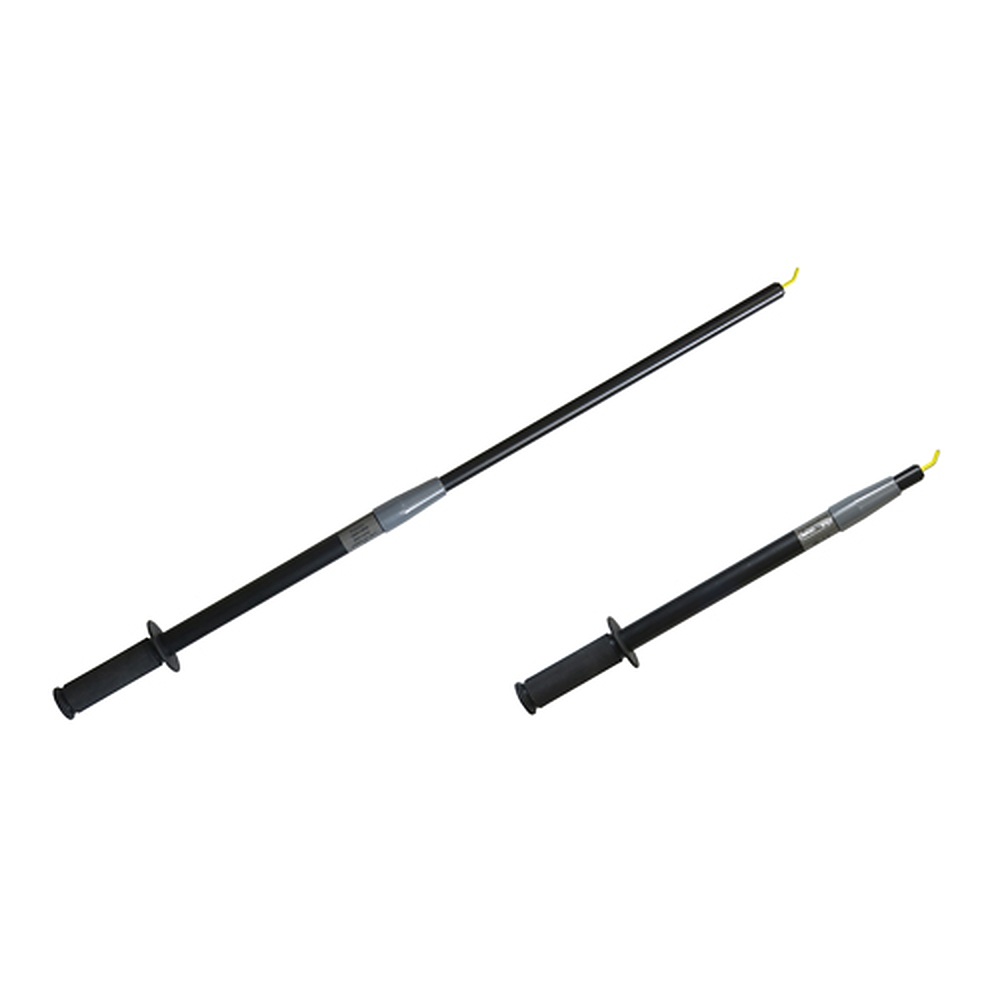

ELECTRO-PJP PerchTele - 두 구간으로 이루어진 텔레스코픽 테스트 프로브
두 구간으로 이루어진 텔레스코픽 테스트 프로브

길이 선정

측정 거리에 맞춘
테스트 폴 길이

PerchTele는 줄인 길이가 47 cm, 늘인 길이가 85 cm입니다. 고정 길이 폴은 40860이 90 cm, 40432가 47 cm입니다. 측정점까지 거리가 일정하다면 고정 폴이, 여러 높이를 오간다면 PerchTele가 적합합니다.

정격 범주도 구분 기준입니다. PerchTele는 CAT III 1000 V와 CAT IV 600 V 등급이므로, CAT IV 1000 V가 필요한 인입부 측정에는 40860 또는 40432를 선택하세요.

높은 위치 배선 측정

분전반 상부나 천장 배선처럼 손이 닿지 않는 곳은 폴 끝 팁을 단자에 대고, 반대쪽 Ø4mm 소켓에 꽂은 리드를 계측기에 연결해 측정합니다. 폴을 짧게 쥐지 말고 손잡이 쪽을 잡아 절연 거리를 확보하세요.

사양

3종 테스트 폴
모델 비교 사양

항목PerchTele4086040432
구성2단 텔레스코픽 프로브, 각진 테스트 팁 / Ø4mm 소켓1단 테스트 폴, 직선 테스트 팁 / Ø4mm 소켓1단 테스트 폴, 직선 테스트 팁 / Ø4mm 소켓
정격 전압1000 V CAT III / 600 V CAT IV1000 V CAT IV1000 V CAT IV
정격 전류2 A2 A2 A
길이줄임 47 cm / 늘임 85 cm90 cm47 cm
접점 소재니켈 코팅 황동니켈 코팅니켈 코팅
절연 소재PVCPVCPVC
포장 수량1개1개1개

테스트 폴 공통 사양

항목사양
리드 연결부Ø4mm 소켓
정격 전류2 A
절연 소재PVC
포장 수량모델당 1개

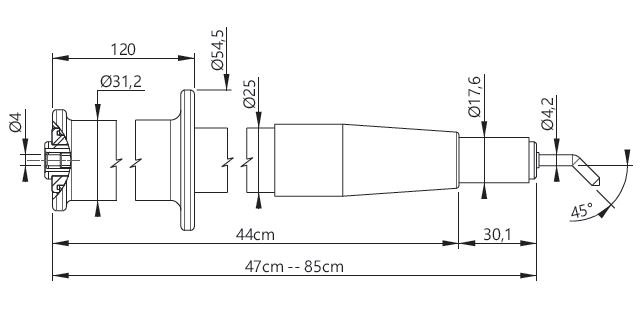

ELECTRO-PJP PerchTele - 텔레스코픽 프로브의 길이와 팁 각도 치수도
텔레스코픽 프로브의 길이와 팁 각도 치수도

활용 분야

높은 배선과
분전반 깊은 단자 점검

  • 높은 위치 배선 측정 — 손이 닿지 않는 배선 측정점에 팁을 댑니다.
  • 분전반 점검 — 분전반 깊은 곳의 단자 연결부를 안전 거리를 두고 측정합니다.
  • 리드 조합 사용 — Ø4mm 소켓에 맞는 측정 리드를 꽂아 계측기와 연결합니다.
  • 현장 이동 — 전용 운반 가방에 담아 순회 점검 때 들고 다닙니다.

선택 가이드

측정 거리와 정격에 맞는
테스트 폴 선택

이럴 때 (거리·정격 조건)권장 모델선택 이유
여러 높이의 측정점을 오간다면PerchTele47 cm에서 85 cm까지 길이를 조절할 수 있어 폴 하나로 여러 높이에 대응합니다.
먼 측정점까지 고정 길이로 충분하다면4086090 cm 고정 길이에 1000 V CAT IV 정격이라 먼 단자도 안전 거리를 두고 측정합니다.
가까운 측정점을 주로 측정한다면4043247 cm 고정 길이에 1000 V CAT IV 정격이라 짧은 거리에서 다루기 편합니다.
CAT IV 1000 V가 필요하다면40860 · 40432PerchTele보다 높은 CAT IV 전압 등급이라 인입부 가까운 측정에 맞습니다.

구성·옵션

테스트 폴 포장과
운반 가방

구분내용
포장 수량3종 모두 1개
주문 기준PerchTele · 40860 · 40432 모델명
운반 가방BAG1은 프로브 1개와 팁, BAG2는 프로브 2개와 팁 1개 수납(가방에 프로브는 포함되지 않음)
