서버 전원과 EV 충전기의⁣ 반복 시험을 자동화하는 전자로드

GW Instek PEL-3000 / PEL-3000H DC 전자로드

견적 받기

GW Instek 한국 공식 대리점

GW Instek PEL-3000과 PEL-3000H는 150 V와 800 V 두 전압 계열에 175~2100 W 단독 모델과 부스터 병렬 3150~9450 W 조합 모델을 갖춘 단채널 프로그래머블 DC 전자로드입니다. 서버 전원과 EV 충전기 시험에 적합합니다.

CC·CR·CV·CP 모드와 0.0166 Hz~20 kHz 다이내믹 모드, 시퀀스와 프로그램 GO/NO-GO로 반복 시험을 자동화하므로 대전력 전원의 검증 시간이 줄어듭니다. 이 전자로드는 (주)테솔이 국내에 공식 공급합니다.

150 V · 800 V

두 전압 계열

9450 W

부스터 병렬 최대

16 A/µs

최대 슬루율 (PEL-3000)

100 세트

설정 메모리

특징

PEL-3000의 부스터 병렬과⁣ 자동 시험 기능

핵심 특징현장에서 달라지는 점
부스터 병렬부스터를 병렬로 묶어 단독 모델보다 큰 용량으로 확장할 수 있습니다.
다이내믹 모드0.0166 Hz~20 kHz로 두 전류 값을 번갈아 걸어 컨버터의 스위칭 응답을 시험합니다.
시퀀스 · 프로그램시험 조건을 미리 편집해 두고 결과를 GO/NO-GO로 판정해 반복 시험을 자동화합니다.
배터리 방전CP, CC, CR 모드에서 방전 중지 조건을 정해 배터리 방전 시험을 진행합니다.
OCP · OPP 자동 시험보호 동작점을 높은 분해능으로 자동 측정합니다.
소프트 스타트1~200 ms 상승 시간으로 인러쉬 전류를 줄입니다.
IMON 출력프로브 없이 부하 전류 변화를 BNC로 확인합니다.
자동 부하 해제설정한 시간(최대 999시간 59분 59초)이 지나면 부하가 자동으로 꺼집니다.

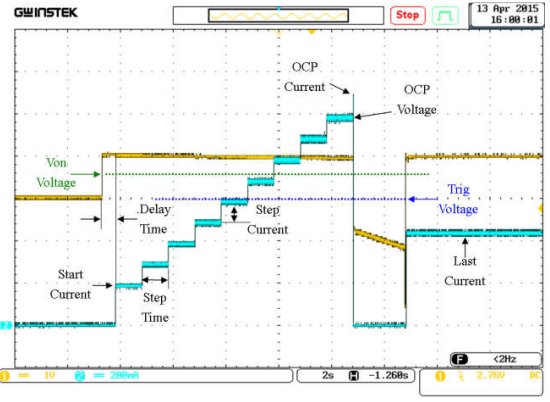

GWINSTEK PEL-3000(H) Combination 시리즈 - 스텝 전류 시험 시 전압과 전류 변화 파형
스텝 전류 시험 시 전압과 전류 변화 파형

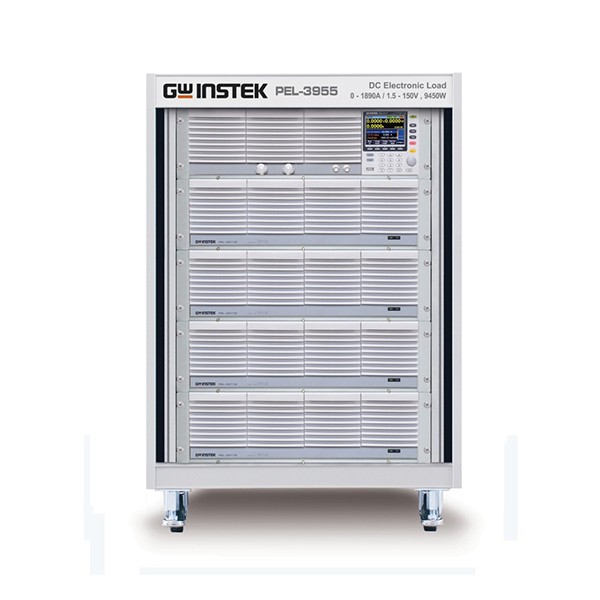

용량 확장

단독 모델과⁣ 부스터 조합

단독 모델은 150 V 계열 PEL-3021, 3041, 3111과 800 V 계열 PEL-3021H, 3041H, 3111H로 나뉘며 각각 175, 350, 1050 W를 받습니다. 용량이 더 필요하면 부스터를 병렬로 묶은 조합 모델로 확장할 수 있습니다.

조합 모델은 마스터가 부하를 분배하므로 한 대처럼 설정할 수 있습니다. 병렬로 묶으면 CC 설정 정확도 범위가 단독보다 넓어지므로, 정밀 시험이라면 사양 표의 값을 확인하세요.

다이내믹 모드로 스위칭 부하 재현

다이내믹 모드는 0.0166 Hz~20 kHz로 두 전류 값을 번갈아 걸어 컨버터의 스위칭 응답을 시험합니다. 시퀀스와 프로그램을 함께 쓰면 부하 급변 시나리오를 반복 실행할 수 있습니다.

사용 방법

PEL-3000/3000H 전자부하⁣ USB 연결과 SCPI 명령

PEL-3000과 PEL-3000H는 USB(CDC ACM)와 RS-232가 기본이며 GPIB와 LAN은 옵션 카드로 추가할 수 있습니다. SCPI 명령으로 부하 입력과 설정값을 제어하고, LabVIEW Driver와 VBA 예제 프로그램으로 자동 시험을 구성할 수 있습니다.

소프트웨어·도구하는 일
USB DriverUSB CDC ACM 연결용 PC 드라이버
LabVIEW Driver (PEL-3000 / PEL-3000H)LabVIEW 2009용 원격 제어 프로그램 작성
VBA sample program include datalogPEL-3000/3000A 시리즈 접근용 VBA 예제(데이터 기록 포함)
Realterm 등 터미널 프로그램명령을 직접 보내 통신 확인

처음 연결하는 순서

순서할 일
1Shift + Utility Help > Interface[F3]에서 Interface를 USB로 설정합니다. RS-232를 쓸 때는 같은 화면에서 Baud Rate(2400~38400)와 패리티를 정하세요.

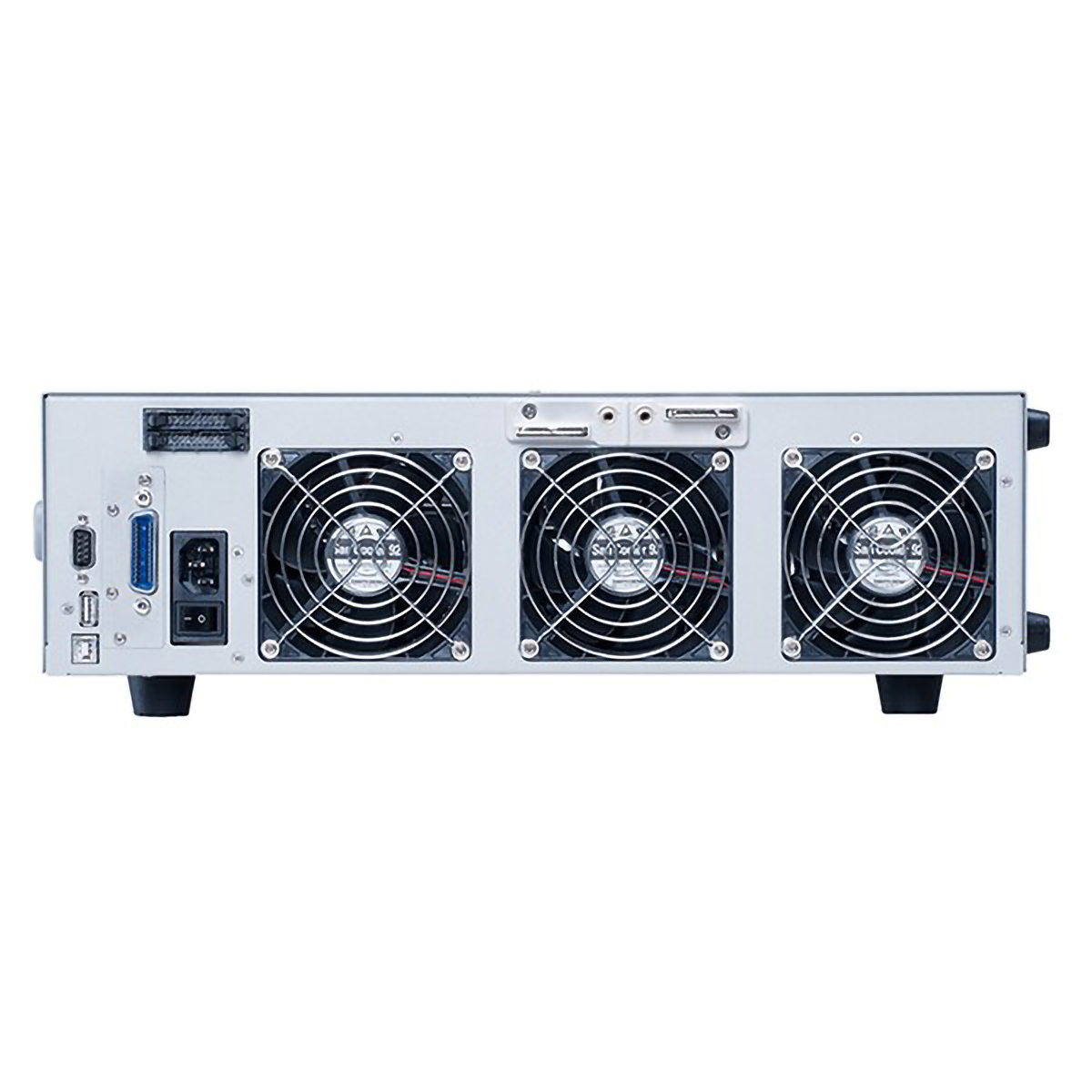

2후면 USB 디바이스 포트와 PC를 연결하고 USB Driver를 설치합니다.
3Realterm 같은 터미널에서 할당된 COM 포트를 고르고 Open을 눌러 연결하세요.
4*IDN?을 보내 모델과 펌웨어 응답을 확인합니다.
5전류 설정과 입력 켜기 명령을 보내고 :MEAS:VOLT?로 부하 전압을 읽습니다.

PEL-3000(H) SCPI 명령 예시

명령하는 일
*IDN?장비 정보 조회(응답 예: GWInstek, PEL-3111H,12345678,V1.01.001)
:CURR MIN전류 설정값을 최솟값으로 설정
:INP ON부하 입력 켜기
:INPut:MODE LOAD수동 운전 모드로 설정
:MEAS:VOLT?부하 전압 측정값 조회(응답 예: >5.00000)

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 PEL-3000/3000H Programming Manual을 함께 확인하세요.

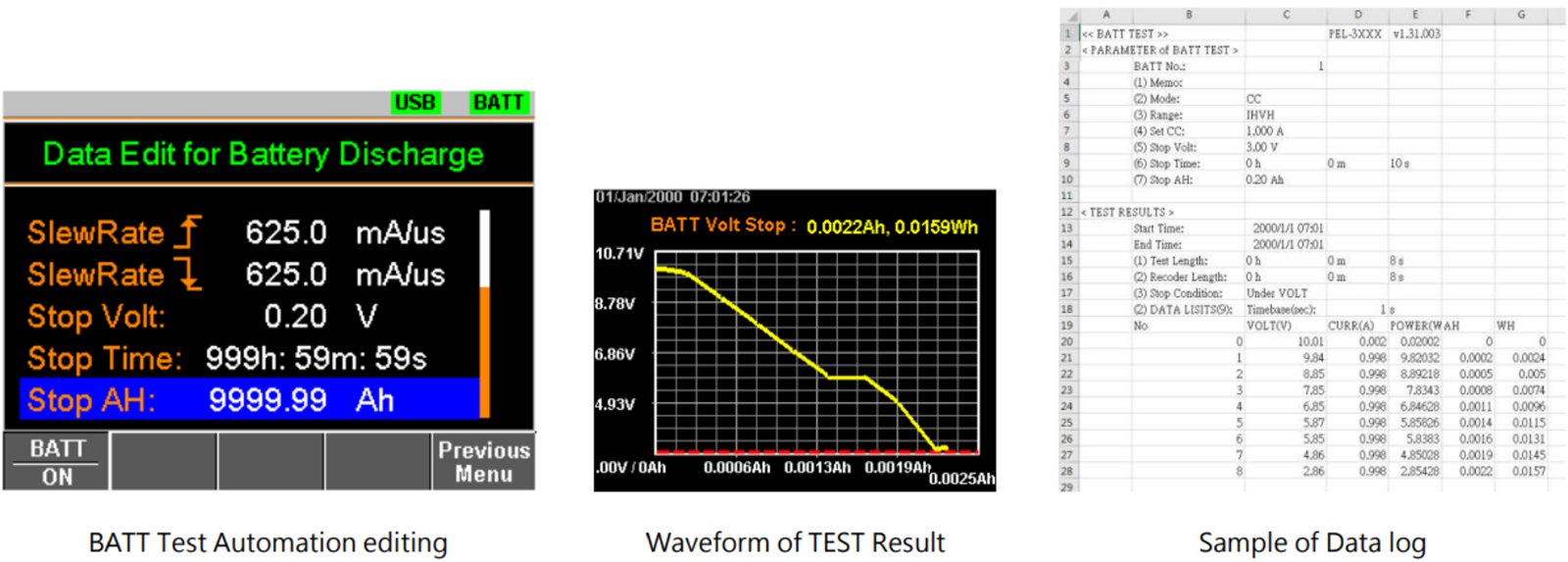

GWINSTEK PEL-3000(H) Combination 시리즈 - 배터리 방전 시험 설정, 결과 그래프, 로그 화면
배터리 방전 시험 설정, 결과 그래프, 로그 화면

사양

PEL-3000·PEL-3000H 모델 비교와⁣ 시리즈 공통 사양

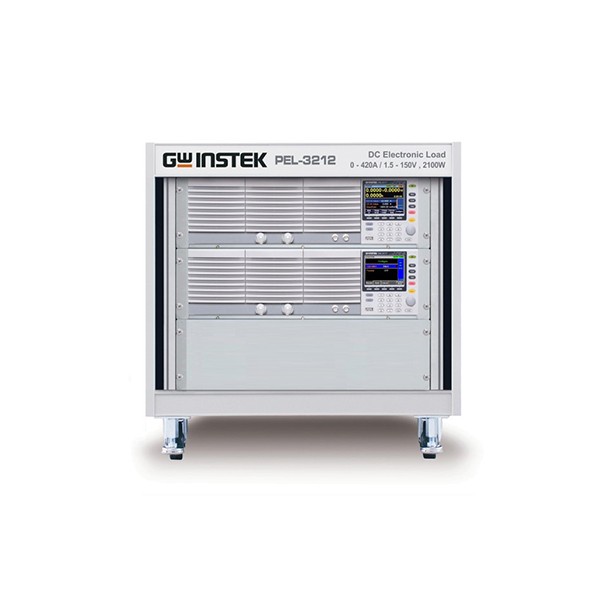

항목PEL-3021 · 3041 · 3111PEL-3211(부스터) · 3212
PEL-3000 (150 V) 전류35 / 70 / 210 A420 A
PEL-3000 (150 V) 전력175 / 350 / 1050 W2100 W
항목PEL-3021H · 3041H · 3111HPEL-3211H(부스터) · 3212H
PEL-3000H (800 V) 전류8.75 / 17.5 / 52.5 A105 A
PEL-3000H (800 V) 전력175 / 350 / 1050 W2100 W

시리즈 공통 사양

항목사양
조합 모델PEL-3000: 1.5~150 V, 630~1890 A / PEL-3000H: 5~800 V, 157.5~472.5 A / 3150 · 5250 · 7350 · 9450 W
동작 모드CC · CV · CR · CP · CC+CV · CR+CV · CP+CV, 시퀀스, 프로그램(GO/NO-GO), 다이내믹 0.0166 Hz~20 kHz
CC 설정 정확도단독 ±(0.2 % of set + 0.1 % of f.s.) + Vin/500 kΩ · 병렬 ±(1.2 % of set + 1.1 % of f.s.)
전압계 · 전류계전압 ±(0.1 % rdg + 0.1 % f.s.) · 전류 ±(0.2 % rdg + 0.3 % f.s.)
슬루율최대 16 A/µs (PEL-3000) · 0.84 A/µs (PEL-3000H)
인터페이스USB 2.0 device/host · RS-232 · GPIB / LAN 옵션
최소 동작 전압PEL-3000 0.75 V (정격 전류 절반) · 1.5 V (정격 전류)
입력 전압 범위PEL-3000 1.5~150 V · PEL-3000H 5~800 V
입력 저항PEL-3000 500 kΩ · PEL-3000H 3.24 MΩ (단독 모델)
소프트 스타트Off 또는 1~200 ms (분해능 1 ms)
IMON 출력BNC · 높은 · 낮은 전류 수준 0~10 V, 중간 수준 0~1 V
자동 부하 해제 타이머1초~999시간 59분 59초 또는 Off
설정 메모리100 세트
디스플레이3.5인치 TFT LCD
아날로그 제어후면 J1 · J2 커넥터
보호 기능OCP · OVP · OPP · OTP · UVP · RVP (OTP · RVP 제외 임계치 조절 가능)
AC 입력 전원단상 90~132 VAC 또는 180~250 VAC, 47~63 Hz
최대 소비 전력90~230 VA (모델별)
치수 (W × H × D)PEL-3021 · 3041 214.5 × 124 × 400 mm · PEL-3111 429.5 × 128 × 400 mm · PEL-3211 427.7 × 128 × 592.5 mm
무게약 6 kg (3021) · 7 kg (3041) · 17 kg (3111) · 23 kg (3211)

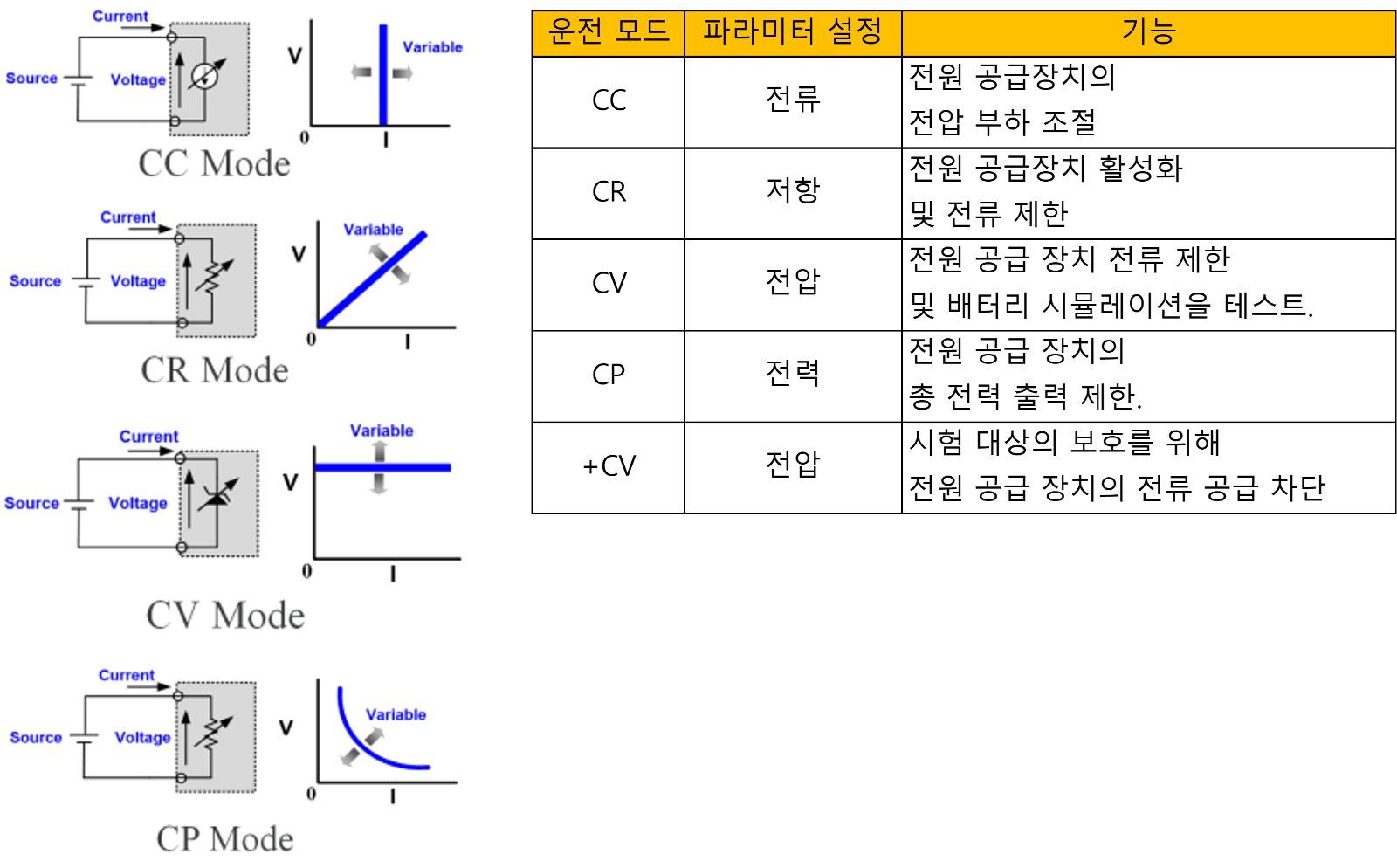

GWINSTEK PEL-3000(H) Combination 시리즈 - CC, CR, CV, CP 동작 모드 특성 그림
CC, CR, CV, CP 동작 모드 특성 그림

활용 분야

서버 전원부터⁣ EV 배터리까지

  • 서버 · SPS 전원 공급기 — 출력에 부하를 걸어 시험합니다.
  • 전기차 온보드 충전기와 DC-DC 컨버터 — PEL-3000H로 고전압 출력을 시험합니다.
  • 고전압 HV 배터리 — PEL-3000H로 시험합니다.
  • 고출력 PSU · 통신 정류기 — 대전력 부하를 걸어 시험합니다.
  • 대전류 전원 — OCP 동작점을 자동으로 시험합니다.

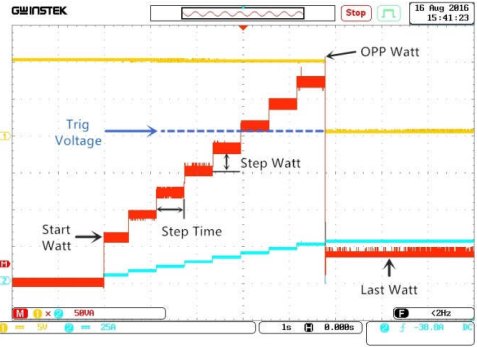

GWINSTEK PEL-3000(H) Combination 시리즈 - 스텝 전력 시험 시 전력 변화 파형
스텝 전력 시험 시 전력 변화 파형

선택 가이드

전압 계열과 용량에 맞는⁣ PEL-3000 구성

이럴 때 (시험 조건)권장 구성선택 근거
150 V 이하에서 175~2100 W 한 대로 충분할 때PEL-3000 단독 모델 (3021 · 3041 · 3111)150 V 계열 단독 구성으로, 전력에 맞춰 단독 모델 가운데 고릅니다.
800 V급 전원을 175~2100 W 한 대로 시험할 때PEL-3000H 단독 모델 (3021H · 3041H · 3111H)800 V 계열 단독 구성으로 전기차 충전기와 HV 배터리 시험에 맞습니다.
3150 W 이상 대전력이 필요할 때조합 모델 (150 V · 800 V 계열)부스터를 병렬로 묶어 최대 9450 W까지 용량을 확장합니다.

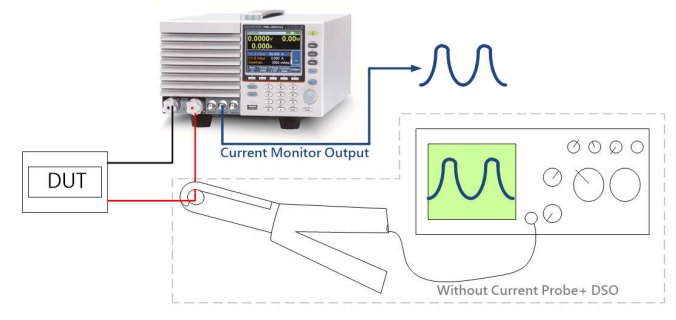

GWINSTEK PEL-3000(H) Combination 시리즈 - 전자부하와 피시험기기 연결 및 전류 파형 측정 구성도
전자부하와 피시험기기 연결 및 전류 파형 측정 구성도

구성·옵션

PEL-3000 품번과⁣ 옵션 품목

구분품번설명
단독 모델 (150 V)PEL-3021 · 3041 · 3111 · 3212 · 3211 (부스터)175~2100 W
단독 모델 (800 V)PEL-3021H · 3041H · 3111H · 3212H · 3211H (부스터)175~2100 W

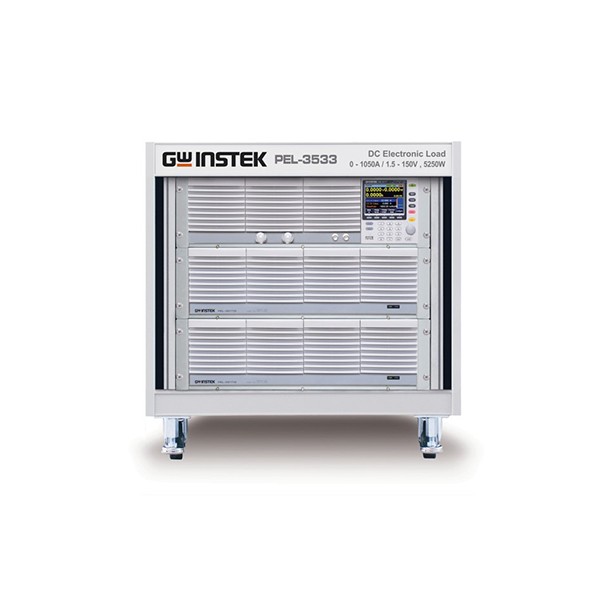

조합 모델 (150 V)PEL-3322 · 3323 · 3424 · 3533 · 3535 · 3744 · 3955부스터 병렬 대전력 구성
조합 모델 (800 V)PEL-3322H · 3533H · 3744H · 3955H부스터 병렬 대전력 구성
옵션GPIB 카드 · LAN 카드 · 부스터 · 랙 마운트 키트 · R-CON랙 마운트는 JIS·EIA 규격, PEL-3021 · 3041 · 3111용
기본 구성사용 설명서 · 전원 코드 · 보호 덮개 · 절연 시트 · GTL-255프레임 링크 케이블 GTL-255는 PEL-3211 구성

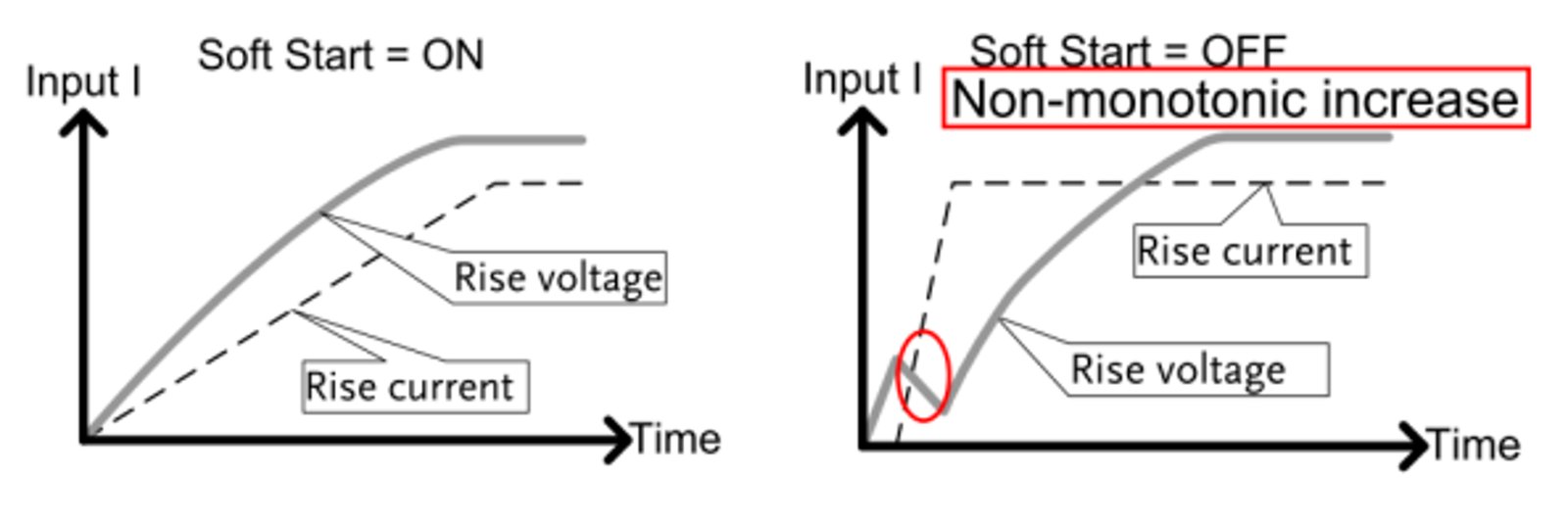

GWINSTEK PEL-3000(H) Combination 시리즈 - 소프트 스타트 동작 시 전압과 전류 변화 그림
소프트 스타트 동작 시 전압과 전류 변화 그림

교정

PEL-3000 교정 관리와⁣ KOLAS 안내

병렬 구성은 단독 모델과 정확도 사양이 다르므로 사용하는 구성에 맞춰 교정 이력을 관리하세요. 구성별 교정이 (주)테솔의 KOLAS 인정 범위에 드는지 확인해 안내해 드립니다.
