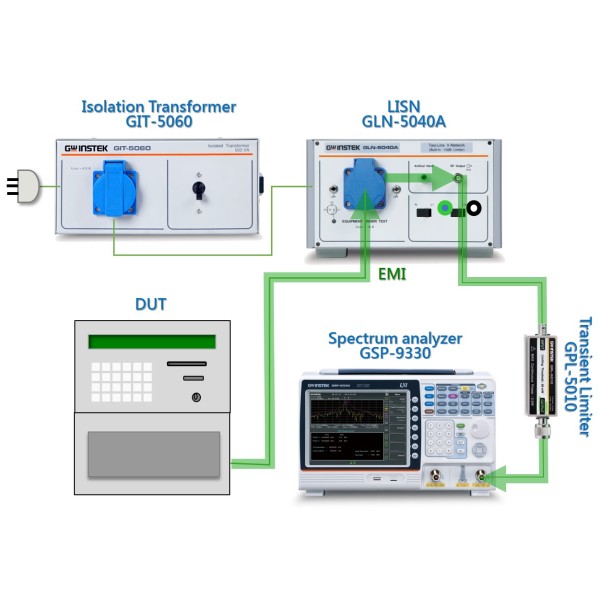

GW Instek EMI 사전 시험 패키지는 GSP-9330 스펙트럼 분석기를 중심으로 방사, 전도, 방사+전도 EMI와 EMS 방사 사전 시험을 구성하는 견적형 EMI 사전 시험 패키지(EMC 프리컴플라이언스 세트)입니다. 인증 시험실에 가기 전, 개발 단계에서 노이즈 위치와 전원선 전도 수준을 미리 확인할 수 있습니다.
전원선 전도 점검에는 9 kHz~30 MHz LISN GLN-5040A를 사용하고, 임계값 50 mW(17 dBm)의 과도 제한기 GPL-5010이 펄스로부터 분석기 입력을 보호합니다. 방사 점검에는 프로브 세트 GKT-008을 사용합니다. 시험 종류에 맞는 조합만 견적하므로 불필요한 품목이 빠지며, 이 패키지는 (주)테솔이 국내에 공식 공급합니다.
특징
시험 종류에 맞춘
견적형 구성

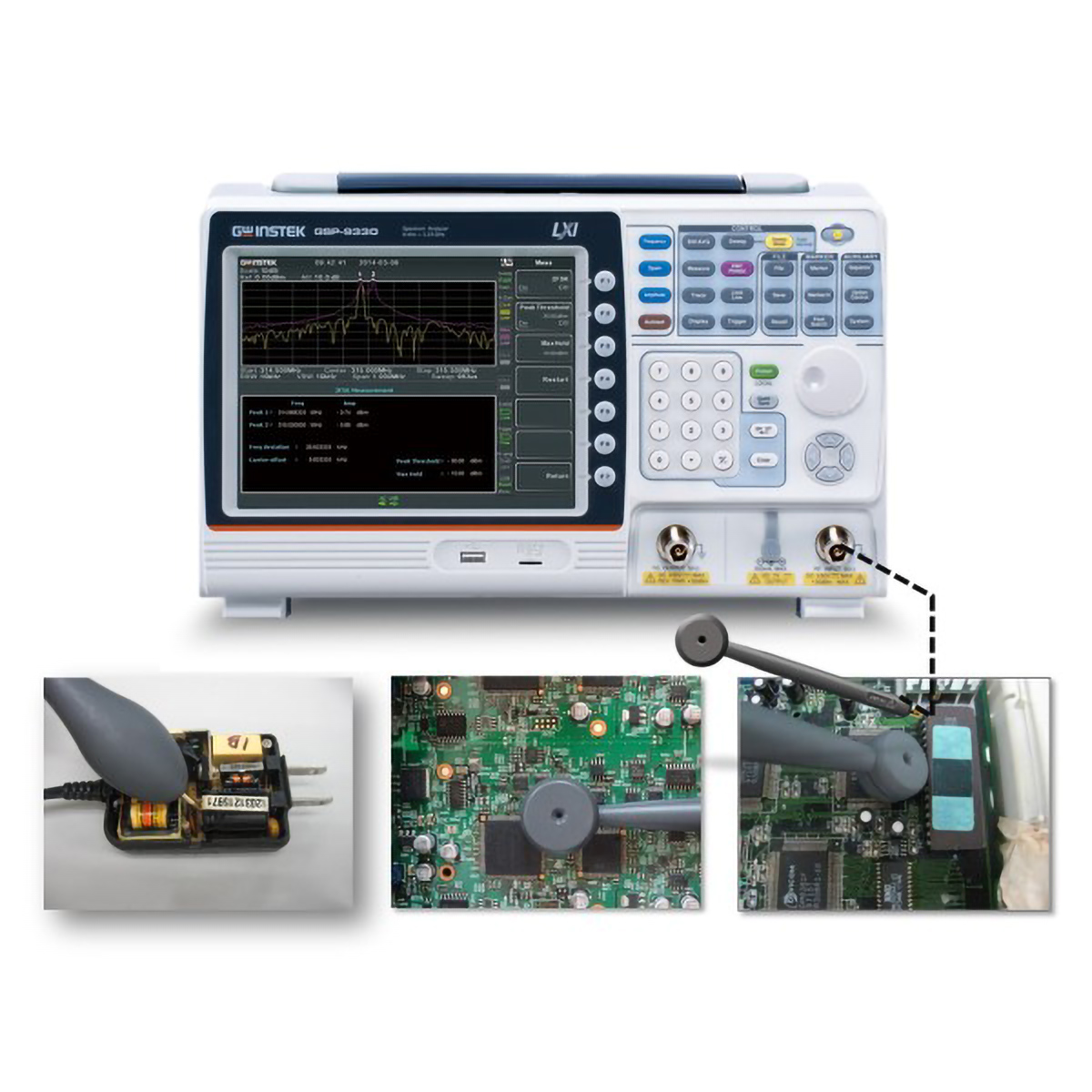

| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 방사 점검 | GSP-9330과 GKT-008 프로브로 케이스와 기판의 방사 위치를 인증 시험 전에 찾아 설계 수정 횟수를 줄입니다. |
| 전도 점검 | LISN이 전원선 노이즈를 분리해 분석기로 보내므로 전원부 필터 대책의 효과를 수치로 비교할 수 있습니다. |
| 방사+전도 복합 | 두 점검을 한 번의 구성으로 준비해 장비 반입과 배선 시간을 줄입니다. |
| EMS 방사 | 트래킹 제너레이터를 내장한 GSP-9330TG와 프로브로 내성 시험용 방사 구성을 갖출 수 있습니다. |
| 과도 제한기 보호 | GPL-5010이 전원 개폐 시의 펄스 전력을 제한해 분석기 입력단 손상을 막습니다. |

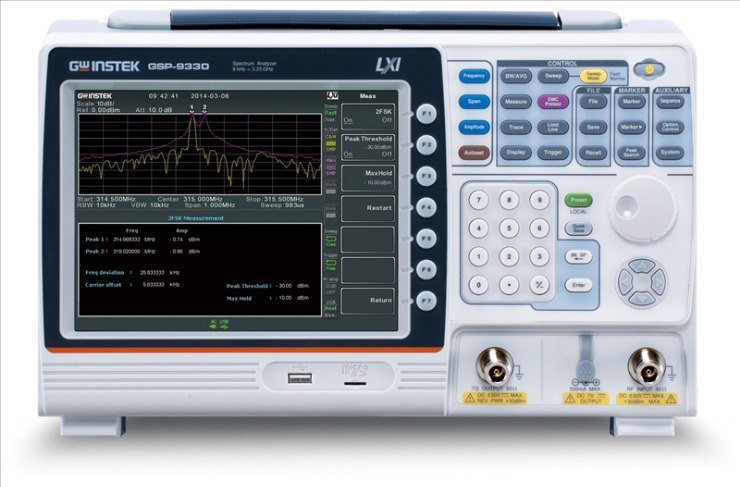

스펙트럼 분석기 전면 표시창과 조작부
구성 선택
4가지 시험 구성의
품목 비교
필요한 품목은 시험 종류에 따라 달라집니다. 아래 표에서 시험 목적에 맞는 행을 고르고, 괄호 안의 옵션은 현장 조건에 따라 추가하세요.
| 구성 | 분석기 | 프로브 | LISN | 과도 제한기 | DC 블록 |
|---|---|---|---|---|---|
| EMI 방사 | GSP-9330 | GKT-008 | 해당 없음 | 옵션 | 옵션 |
| EMI 전도 | GSP-9330 | 해당 없음 | GLN-5040A | GPL-5010 | 옵션 |
| EMI 방사 + 전도 | GSP-9330 | GKT-008 | GLN-5040A | GPL-5010 | 옵션 |
| EMS 방사 | GSP-9330TG | GKT-008 | 해당 없음 | 해당 없음 | 해당 없음 |
LISN 전원 커넥터 선택
GLN-5040A는 사용 국가의 전원 규격에 맞춰 독일형 16 A, 영국형 13 A, 중국·호주형 10 A, 미국·일본형 15 A 모델 가운데 고릅니다. 시험 대상 기기의 정격 전류가 그 모델의 최대 연속 전류를 넘지 않는지 먼저 확인하세요.

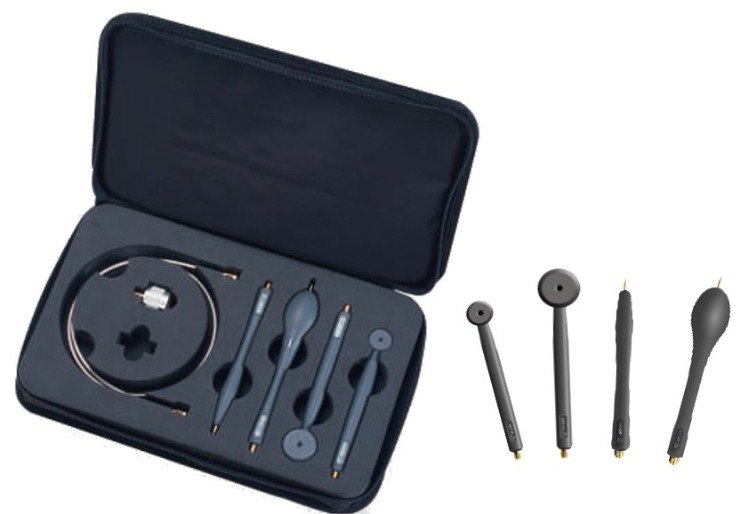

케이스에 담긴 EMI 프로브 세트
사양
EMI 구성별 품목과
부속 장비 사양
시험 구성별 품목 조합과 구성품 3종(LISN, 과도 제한기, DC 블록)의 사양을 함께 정리했습니다. 분석기와 프로브의 상세 사양은 GSP-9330과 GKT-008 상세 정보에서 확인하세요.
시험 구성 비교
| 구성 | 품목 조합 |
|---|---|
| EMI 방사 | GSP-9330 + GKT-008 (+ DC 블록 ADB-008 · 옵션 과도 제한기 GPL-5010) |
| EMI 전도 | GSP-9330 + LISN GLN-5040A + 과도 제한기 GPL-5010 (옵션 ADB-008) |
| EMI 방사 + 전도 | GSP-9330 + GKT-008 + GLN-5040A + GPL-5010 (+ ADB-008) |
| EMS 방사 | GSP-9330TG(트래킹 제너레이터 내장) + GKT-008 |
구성품 공통 사양
| 항목 | 사양 |
|---|---|
| GLN-5040A 측정 주파수 | 9 kHz ~ 30 MHz |
| GLN-5040A 회로 | (50 µH + 5 Ω) // 50 Ω · V형 |
| GLN-5040A 시험 회로 상 | 단상 |
| GLN-5040A AC 전압 · 주파수 | 0 ~ 240 V AC +10 % · 50/60 Hz ±5 % |
| GLN-5040A DC 전압 | 0 ~ 50 V DC |
| GLN-5040A 최대 연속 전류 | 독일형(Schuko) 16 A · 영국형 13 A · 중국·호주형 10 A · 미국·일본형 15 A |
| GLN-5040A 고역 통과 필터 | 150 kHz (선택) |
| GLN-5040A 전압 분배 계수 | 10 dB (EUT에서 수신기 포트) |
| GLN-5040A 내장 펄스 제한기 | 응답 임계값 130 dBµV |
| GLN-5040A RF 출력 | BNC 암 · 50 Ω |
| GLN-5040A 인공 손 | 내장 |
| GLN-5040A EUT 전원 접속 | 독일 표준 전원 소켓 |
| GLN-5040A 동작 · 보관 온도 | 5 ~ 45 °C · -40 ~ 70 °C |
| GLN-5040A 치수 · 무게 | 338(L) × 237(W) × 133(H) mm · 4.2 kg |
| GLN-5040A 규격 | EN 61010-1:2010 · EN 61326-1:2013 · EN 61000-3-2:2014 · EN 61000-3-3:2013 |
| GPL-5010 주파수 범위 | 9 kHz ~ 200 MHz |
| GPL-5010 임계값 | 50 mW (17 dBm) |
| GPL-5010 임피던스 · 커넥터 | 50 Ω · 입력 BNC 암 · 출력 N형 수 |
| GPL-5010 최대 입력 | 연속 2.5 W (34 dBm) · 펄스 10 kW (10 µs) · DC ±12 V |
| GPL-5010 삽입 손실 | 9 kHz ~ 50 MHz 10 dB ±0.5 dB · 50 ~ 200 MHz 9.5 ~ 12.2 dB · 2 kHz 미만 30 dB 초과 · 6 kHz 미만과 400 MHz 초과 13 dB 초과 |
| GPL-5010 동작 · 보관 온도 | 0 ~ 55 °C · -40 ~ 80 °C |
| GPL-5010 치수 · 무게 | 18(L) × 44(W) × 23(H) mm · 92 g |
| GPL-5010 규격 | EN 61010-1:2010 · EN 61326-1:2013 · EN 61000-3-2:2014 · EN 61000-3-3:2013 |
| ADB-008 DC 블록 | 50 Ω · SMA 수–암 · 0.1 MHz ~ 8 GHz |
| GKT-008 프로브 세트 | PR-01 150 kHz ~ 30 MHz · PR-02 30 MHz ~ 3 GHz · ANT-04 · ANT-05 30 MHz ~ 3 GHz (상세는 GKT-008 페이지) |

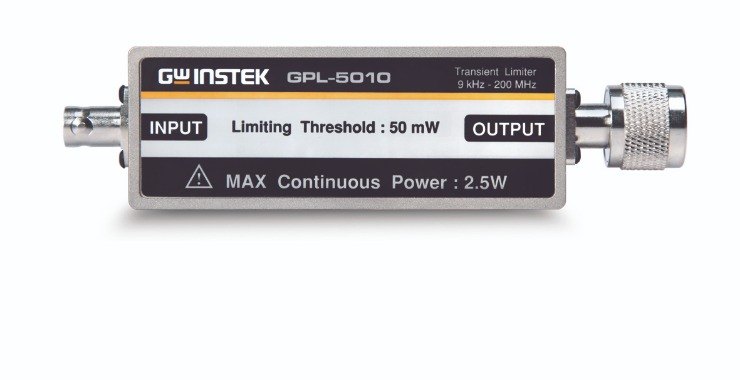

입출력 커넥터가 있는 과도 리미터
활용 분야
개발 단계
EMI·EMS 사전 점검
- 개발 단계 방사 점검 — 케이스와 기판의 방사 위치를 프로브로 먼저 찾습니다.
- 전원선 전도 점검 — LISN으로 전원선 노이즈를 분리해 필터 대책의 효과를 비교합니다.
- 제품 EMS 사전 점검 — 트래킹 제너레이터 내장 분석기로 내성 시험용 방사 구성을 준비합니다.
- 시험 전 구성 검토 — 필요한 시험 종류를 기준으로 인증 시험 전에 장비 구성을 확정합니다.
선택 가이드
시험 목적에 맞는
EMI·EMS 패키지 구성
| 이럴 때 (현장 조건·용량·규격) | 권장 모델 | 선택 이유 |
|---|---|---|
| 케이스와 기판의 방사를 먼저 볼 때 | EMI 방사 | GSP-9330과 GKT-008 조합입니다. |
| 전원선 노이즈를 볼 때 | EMI 전도 | GLN-5040A LISN과 GPL-5010 과도 제한기를 더합니다. |
| 방사와 전도를 함께 점검할 때 | EMI 방사 + 전도 | 두 구성의 품목을 하나로 묶어 반입 횟수를 줄입니다. |
| 내성 시험의 방사 구성이 필요할 때 | EMS 방사 | 트래킹 제너레이터를 내장한 GSP-9330TG로 내성 시험용 방사 구성을 갖춥니다. |

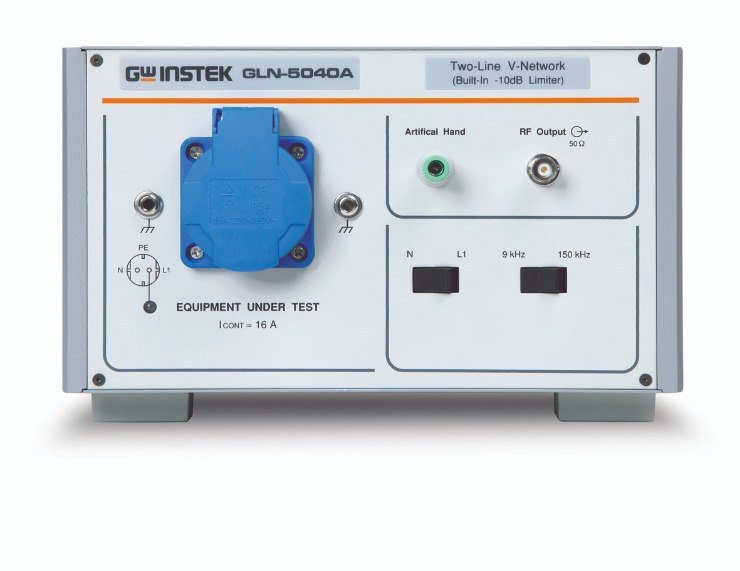

전면에 소켓과 선택 스위치가 있는 V 네트워크
구성·옵션
EMI 패키지
품목과 품번
| 구분 | 품목 | 품번 |
|---|---|---|
| 분석기 | 스펙트럼 분석기 (EMI 방사·전도 공용) | GSP-9330 |
| 분석기 옵션 | 트래킹 제너레이터 (EMS 방사용) | GSP-9330TG |
| 프로브 | EMI 니어필드 프로브 세트 | GKT-008 |
| 전원선 | LISN (라인 임피던스 안정화 네트워크) | GLN-5040A |
| 옵션 | 과도 제한기 | GPL-5010 |
| 옵션 | DC 블록 | ADB-008 |
관련 제품
패키지 구성 장비
- GW Instek GSP-9330 스펙트럼 분석기 (3.25 GHz, EMI 필터 내장)
- GW Instek GKT-008 근접장 프로브 세트 (GSP 시리즈용)
- GW Instek GSP-9300B 스펙트럼 분석기 (3 GHz)
EMI 패키지 견적에는 어떤 정보가 필요합니까?
시험 종류(방사·전도·복합·EMS)와 사용 국가의 전원 규격, 시험 대상 기기의 정격 전류가 필요합니다. 이 정보로 분석기, LISN 모델, 옵션 품목을 확정합니다.
EMI 사전 시험 패키지가 공인 인증 시험을 대신할 수 있습니까?
아닙니다. 개발 단계의 사전 시험용이며, 인증 판정은 공인 시험실의 측정으로 이루어집니다.
EMI 패키지는 어떤 구성부터 시작하면 됩니까?
방사 점검이면 GSP-9330과 GKT-008로 시작하고, 전원선 전도 점검이 필요하면 GLN-5040A와 GPL-5010을 추가하세요. 방사와 전도를 모두 점검할 계획이라면 복합 구성으로 장비 반입 횟수를 줄일 수 있습니다.
GLN-5040A LISN은 어느 전원 커넥터 모델을 선택합니까?
사용 국가의 전원 규격에 맞춰 독일형 16 A, 영국형 13 A, 중국·호주형 10 A, 미국·일본형 15 A 중에서 고릅니다. 시험 대상 기기의 정격 전류가 해당 모델의 최대 연속 전류 이내여야 합니다.
GPL-5010 과도 제한기는 왜 필요합니까?
LISN 출력에 생기는 과도 펄스로부터 분석기 입력을 보호합니다. 임계값은 50 mW(17 dBm)이고 펄스 최대 입력은 10 kW(10 µs)입니다.
