GW Instek EMI 프로브 키트 세트 GKT-008

GW Instek EMI 프로브 키트 세트 GKT-008

MODEL
GKT-008
브랜드
GWINSTEK
제품 자료
제품문의 구매하기

기판의 노이즈 발생 위치를
찾는 근접장 프로브 세트

GW Instek GKT-008 EMI 근접장 프로브 세트

견적 받기

GW Instek GKT-008은 PR-01 AC 전압 프로브, PR-02 E-필드 프로브, ANT-04·ANT-05 H-필드 프로브를 묶어 150 kHz~3 GHz 대역의 EMI 방사원을 찾는 근접장 프로브 세트(EMI 니어필드 프로브)입니다. GSP 시리즈 스펙트럼 분석기에 연결해 개발 단계에서 EMI를 사전 점검합니다.

프로브를 기판과 케이블에 가까이 대면 PR-01은 150 kHz~30 MHz의 전압 노이즈를, PR-02와 ANT 프로브는 30 MHz~3 GHz의 방사 성분을 분석기 화면에 표시합니다. 인증 시험실에 가기 전에 노이즈가 큰 위치를 좁힐 수 있습니다. 6개 구성품을 한 세트로 구성한 이 제품은 (주)테솔이 국내에 공식 공급합니다.

150 kHz ~ 30 MHz

PR-01 전압 프로브 대역

30 MHz ~ 3 GHz

PR-02·ANT 프로브 대역

0.5 W

ANT 프로브 최대 입력

6개

세트 구성품 수

특징

프로브 4종으로
대역을 나누어 점검

핵심 특징현장에서 달라지는 점
전압 프로브 PR-01전원 입력부의 150 kHz~30 MHz 전압 노이즈를 직접 접촉해 읽으므로 전도성 노이즈 후보를 빠르게 찾습니다.
E-필드 프로브 PR-0230 MHz~3 GHz의 전계 성분을 부품과 배선 위에서 확인해 방사가 큰 지점을 찾습니다.
H-필드 프로브 ANT-04·ANT-05자기장 성분을 따로 측정해 루프 전류가 큰 배선과 전원 경로를 구분합니다.
SMA 50 Ω 출력모든 프로브가 SMA 50 Ω이라 분석기의 N형 입력에 어댑터 하나로 연결합니다.
필터 전후 비교같은 위치에서 대책 부품 적용 전후의 스펙트럼을 비교해 노이즈 저감 효과를 확인합니다.

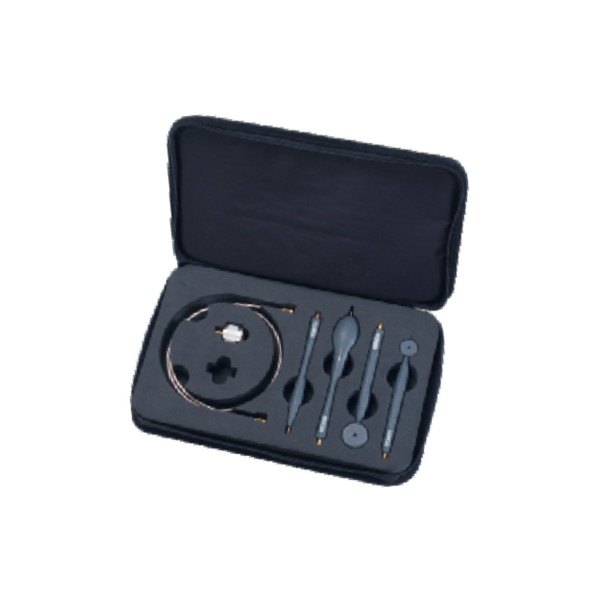

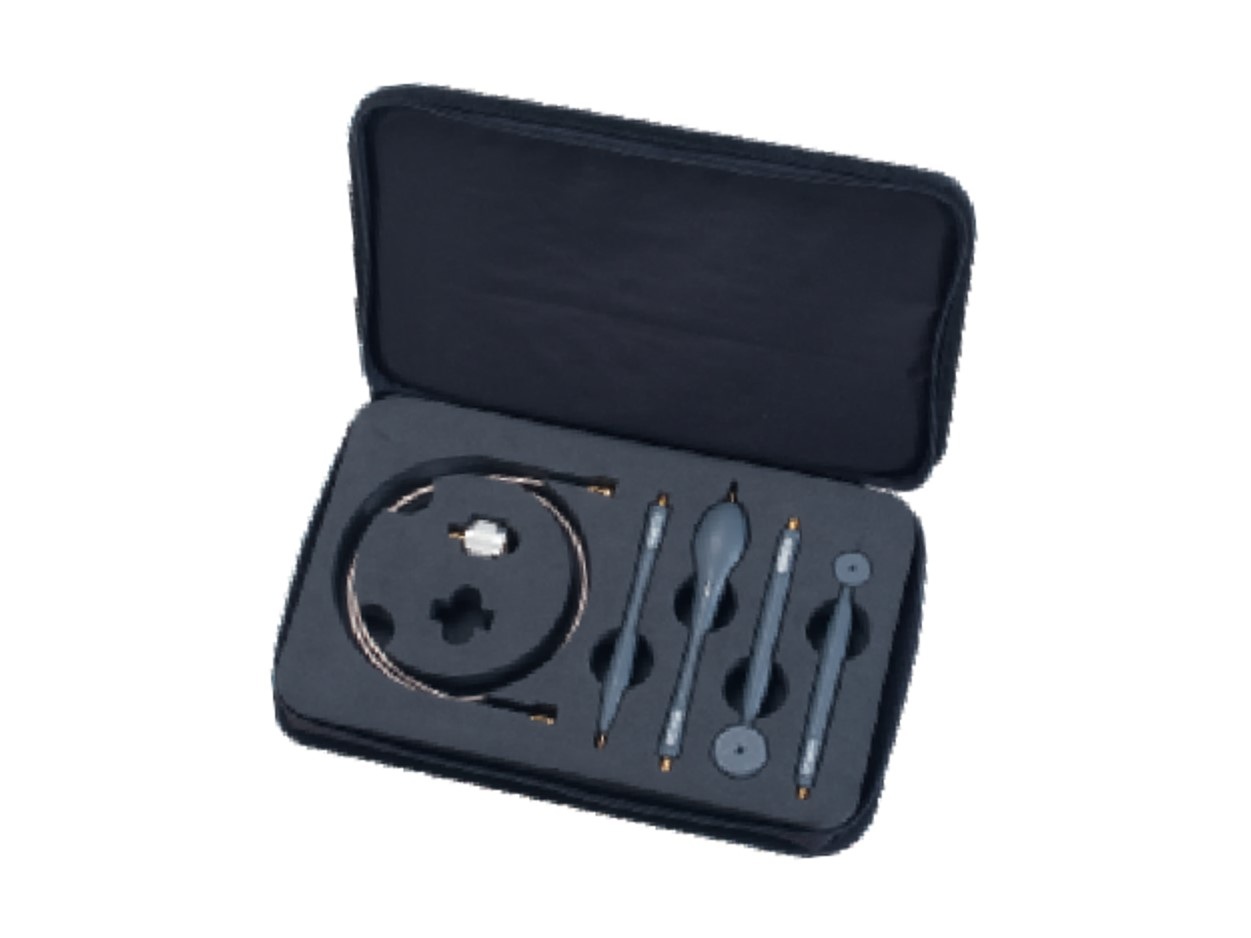

GWINSTEK GKT-008 - 케이스에 담긴 EMI 프로브 키트 구성품
케이스에 담긴 EMI 프로브 키트 구성품

프로브 선택

점검 대상별
프로브 구분

점검할 신호가 전압인지 전계인지 자계인지에 따라 프로브를 선택합니다. 삽입 손실과 보정 계수가 프로브마다 다르므로 분석기에서 읽은 레벨에 해당 값을 반영해야 상대 비교가 정확해집니다.

프로브대역용도삽입 손실 · 보정 계수 (편차)
PR-01150 kHz ~ 30 MHzAC 전압 접촉 측정5 dB, 평균 응답 -3.6 dB (±1 dB)
PR-0230 MHz ~ 3 GHzE-필드 근접 측정10 dB, 평균 응답 -13.5 dB (±3 dB)
ANT-0430 MHz ~ 3 GHzH-필드 근접 측정보정 계수 10 dB, 평균 응답 -26.5 dB (±4 dB)
ANT-0530 MHz ~ 3 GHzH-필드 근접 측정보정 계수 10 dB, 평균 응답 -26.5 dB (±4 dB)

분석기 연결과 입력 보호

GTL-303 SMA 케이블로 프로브를 분석기에 연결하고, 분석기 입력이 N형이면 ADP-002 어댑터를 끼웁니다. ANT-04와 ANT-05의 최대 입력은 0.5 W이므로 송신 안테나 근처처럼 전력이 큰 곳에서는 거리를 두고 사용하세요.

사양

프로브 4종과
부속품 상세 사양

항목사양
구성ADP-002 어댑터 1개 · GTL-303 RF 케이블 1개 · PR-01 AC 전압 프로브 1개 · PR-02 E-필드 프로브 1개 · ANT-04 H-필드 프로브 1개 · ANT-05 H-필드 프로브 1개
PR-01 주파수 범위150 kHz ~ 30 MHz
PR-01 삽입 손실 (S21)5 dB (평균 응답 -3.6 dB) · 편차 ±1 dB
PR-01 입력 저항 · 정격10 MΩ · 300 V AC
PR-01 커넥터SMA 50 Ω
PR-02 주파수 범위30 MHz ~ 3 GHz
PR-02 삽입 손실 (S21)10 dB (평균 응답 -13.5 dB) · 편차 ±3 dB
PR-02 입력 저항 · 정격1 MΩ · 50 V DC
PR-02 커넥터SMA 50 Ω
ANT-04 · ANT-05 주파수 범위30 MHz ~ 3 GHz
ANT-04 · ANT-05 보정 계수10 dB (평균 응답 -26.5 dB) · 편차 ±4 dB
ANT-04 · ANT-05 최대 입력0.5 W
ANT-04 · ANT-05 커넥터SMA 50 Ω
ADP-002 어댑터SMA 암 – N형 수
GTL-303 RF 케이블SMA – SMA
적용 분석기GSP 시리즈 스펙트럼 분석기

활용 분야

EMI 사전 점검
현장

  • 전원 입력부 노이즈 — PR-01을 전원 입력 단자에 접촉해 150 kHz~30 MHz의 전압 노이즈를 점검합니다.
  • 기판 방사 위치 — PR-02와 ANT 프로브로 방사가 큰 부품과 배선을 찾아 대책 위치를 정합니다.
  • 케이블 주변 방사 — H-필드 프로브로 케이블 주변을 훑으며 전류 경로의 방사를 비교합니다.
  • 필터 효과 비교 — 대책 부품 적용 전후의 스펙트럼을 같은 위치에서 측정해 저감량을 확인합니다.

선택 가이드

함께 구성하는
분석기

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
EMC 사전 점검을 빠르게 진행할 때GSP-93309 kHz ~ 3.25 GHz, EMI 필터 4종과 준첨두치·평균 검파기를 내장했습니다.
범용 신호 점검에 프리앰프가 필요할 때GSP-9300B9 kHz ~ 3 GHz 대역에 프리앰프를 내장했습니다.
전원선 전도 점검까지 구성할 때EMI 사전 시험 패키지GLN-5040A LISN과 GPL-5010 과도 제한기를 함께 구성합니다.

구성·옵션

세트 구성품 6종

구분품목품번
구성품RF 케이블 (SMA–SMA)GTL-303
구성품어댑터 (SMA 암 – N형 수)ADP-002
구성품AC 전압 프로브PR-01
구성품E-필드 프로브PR-02
구성품H-필드 프로브ANT-04
구성품H-필드 프로브ANT-05
