카운터 측정값의 주파수 변화를
그래프로 보는 분석 소프트웨어

Pendulum TimeView 변조 영역 분석 소프트웨어

견적 받기

Pendulum 국내 정식 공급 파트너

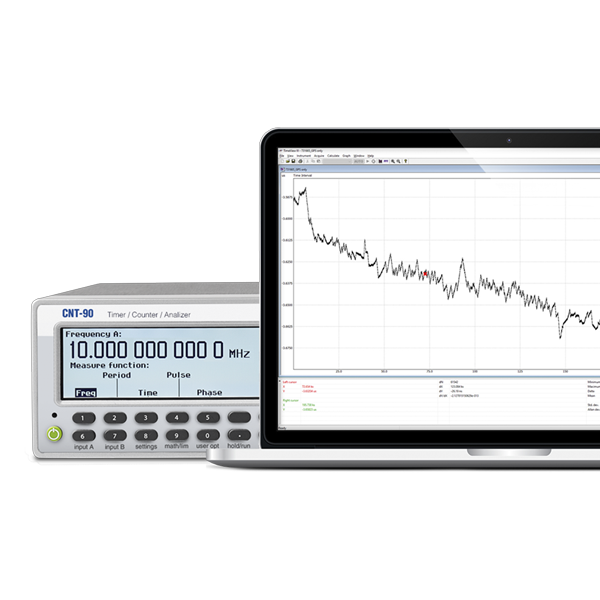

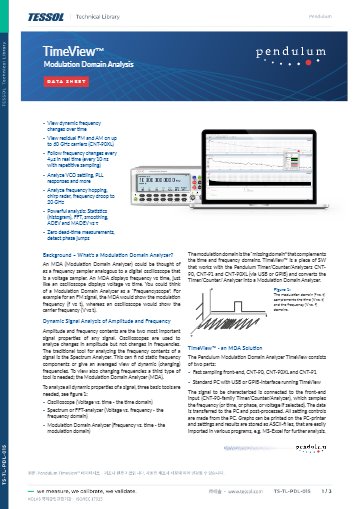

Pendulum TimeView는 CNT-90·CNT-91 계열 카운터가 모은 측정값을 PC에서 주파수-시간 그래프로 바꾸는 변조 영역 분석(MDA) 소프트웨어입니다. 최대 250k 샘플/s 속도로 VCO 안정화와 PLL·레이더 신호의 주파수 변화를 분석합니다.

카운터 메모리에 쌓인 샘플을 PC로 옮겨 데드 타임 없이 이어 붙이므로 실시간 4 µs 단위의 주파수 변화를 그래프로 추적합니다. 반복 신호는 10 ns 간격 파형으로 표시해 별도 오실로스코프가 필요 없으며, 이 소프트웨어는 (주)테솔이 국내에 공식 공급합니다.

250k/s

카운터 메모리 샘플 속도

1.9M

CNT-91·91R 샘플 메모리

4 µs

실시간 주파수 변화 추적 간격

ADEV · MADEV

τ에 따른 안정도 분석

특징

카운터 데이터를
그래프로 읽는 기능

핵심 특징현장에서 달라지는 점
제로 데드 타임 측정주기와 시간 앨런 편차를 끊김 없이 이어서 측정하므로 짧은 주파수 이탈이 샘플 사이로 빠지지 않습니다.
4 µs 실시간 주파수 추적VCO 안정화 구간과 호핑 천이처럼 빠른 변화를 시간 축 그래프로 확인해 설계 수정 지점을 찾습니다.
10 ns 반복 신호 파형반복 신호의 파형을 10 ns 간격으로 그리므로 오실로스코프를 따로 연결하지 않아도 됩니다.
통계·히스토그램·지터 분석측정값 분포를 히스토그램으로 보면서 지터의 폭과 치우침을 정량화합니다.
FFT와 평활화Hamming·Hanning 창의 FFT가 변조 성분의 주파수를 분리하고 평활화가 잡음을 줄여 곡선을 읽기 쉽게 만듭니다.
ADEV·MADEV 분석τ에 따른 앨런 편차로 발진기의 단기·장기 안정도와 원더를 한 그래프에서 비교합니다.

버전 선택

카운터별 지원 버전과
주문 코드

TimeView는 카운터 모델에 따라 버전이 갈립니다. TimeView 2는 CNT-90, CNT-90XL, CNT-91, CNT-91R에서 모두 실행되고, TimeView 3는 CNT-91 또는 CNT-91R에서만 실행됩니다. 주문 코드는 CNT-90 계열이 옵션 29/90, TimeView 3가 옵션 29/91입니다.

TimeView 3는 HP 53310A 변조 영역 분석기의 기능을 재현하고 화면 구성도 개선되어 있으므로, 기존 53310A 측정 절차를 그대로 옮길 때 선택합니다. 카운터를 이미 보유했다면 모델명만 알려 주세요.

53310A 절차를 소프트웨어로 이관

TimeView 3는 HP 53310A 변조 영역 분석기의 측정 화면과 기능을 재현합니다. 53310A 기반의 VCO 안정화 시험이나 PLL 점검 절차를 가진 시험실은 장비를 교체하지 않고 CNT-91 계열 카운터와 PC 조합으로 같은 절차를 이어갑니다.

분석 절차

VCO·PLL·레이더
신호 분석 흐름

측정은 카운터가, 분석은 PC가 담당합니다. 카운터가 신호의 타임스탬프를 메모리에 모으면 TimeView가 USB 또는 GPIB로 PC에 연결된 카운터에서 이를 받아 주파수-시간 곡선으로 변환합니다.

  • VCO 안정화·PLL 분석: 천이 구간의 주파수 곡선과 정착 시간을 커서 두 개로 읽고 히스토그램으로 잔여 지터를 확인합니다.
  • 주파수 호핑·처프 레이더: 20 GHz 대역 펄스 레이더의 호핑 간격과 처프 기울기, 도플러 주파수 이동을 시간 축에서 확인합니다.
  • FM·FSK 변조: 반송파 주변의 편이 폭을 FFT로 분해해 변조 지수를 점검합니다.
  • 발진기 잡음과 안정도: ADEV 그래프로 장기·단기 안정도를 비교하고 원더 성분을 분리합니다.

사용 방법

Pendulum TimeView
설치와 첫 캡처 순서

TimeView는 Windows PC에 설치해 USB 또는 GPIB로 연결한 CNT-90·CNT-91 계열 카운터를 제어하고, 받은 측정값을 주파수-시간 그래프로 분석하는 소프트웨어입니다. PC와 카운터 사이 통신에는 National Instruments의 NI-VISA Runtime이 필요합니다.

소프트웨어·도구하는 일
TimeView카운터 연결, 측정 설정, 캡처 실행과 그래프 분석
NI-VISA RuntimeUSB·GPIB로 카운터와 통신하는 드라이버, TimeView 설치 때 함께 설치
Capture 메뉴Free Running, Repetitive Sampling, Waveform, Raw Timestamp 등 측정 유형 선택과 실행
Tools 메뉴히스토그램, 스펙트럼(FFT), 평활화 분석

처음 연결하는 순서

순서할 일
1TimeView 설치 프로그램을 실행하고 TimeView와 NI-VISA Runtime을 함께 설치하는 항목을 고른 뒤, 설치가 끝나면 PC를 다시 시작하세요.
2TimeView를 실행하고 카운터를 USB 또는 GPIB로 PC에 연결합니다.
3카운터 전원을 켜고 10초쯤 기다린 뒤 Instrument 메뉴에서 (Dis)Connect를 누르고, 장비가 검색되면 OK를 누르세요.
4동작 확인에는 카운터 후면의 10 MHz 출력을 BNC 케이블로 전면 A 채널 입력에 연결합니다.
5Instrument 메뉴의 Setup에서 Default Settings를 누르고 OK로 닫으세요.
6툴바의 녹색 화살표(Run Capture)를 누르면 주파수-시간 그래프가 나타나며, 측정을 마치면 Instrument 메뉴의 (Dis)Connect로 연결을 끊은 뒤 케이블을 분리하세요.

카운터를 연결하기 전에 File 메뉴의 open에서 samples 폴더의 예제 파일(big.ssd, hiresolution.wad 등)을 열어 그래프 화면을 미리 익힐 수 있습니다. GPIB로 연결할 때 카운터의 출하 시 주소는 10이며, 카운터의 USER OPT 메뉴 Interface 항목에서 확인하고 바꿀 수 있습니다.

사양

지원 카운터별
버전 비교와 공통 사양

항목CNT-91 · CNT-91RCNT-90 · CNT-90XL
지원 버전TimeView 2 · TimeView 3TimeView 2 (TimeView 3 미지원)
샘플 메모리1.9M 샘플375k 샘플
타임스탬프 분해능35 ps rms70 ps rms
입력 주파수20 GHzCNT-90 20 GHz · CNT-90XL 60 GHz 반송파 (최대 p-p 편이 50 MHz)
주문 코드옵션 29/91 (TimeView 3)옵션 29/90

공통 사양

항목사양
동작 환경Windows PC 소프트웨어
PC 연결USB 또는 GPIB
카운터 메모리 샘플 속도최대 250k 샘플/s
실시간 주파수 변화 추적4 µs 간격
반복 신호 샘플링10 ns 간격
측정 방식제로 데드 타임으로 주기와 시간 앨런 편차를 연속 측정
분석 기능통계·히스토그램 · FFT (Hamming, Hanning 창) · 평활화 · ADEV · MADEV · 듀얼 커서
TimeView 3 추가 기능HP 53310A 변조 영역 분석기 에뮬레이션 · 개선된 사용자 화면

활용 분야

변조 영역 분석이
필요한 현장

  • 발진기 설계 검증 — VCO 안정화와 PLL 동작을 주파수 곡선으로 검증합니다.
  • 레이더와 펄스 신호 — 20 GHz 대역 펄스 레이더의 호핑과 도플러 주파수 이동을 분석합니다.
  • 주파수 호핑·처프 — 호핑 간격과 처프 기울기를 시간 축에서 측정합니다.
  • 디지털 변조 — FM과 FSK 신호의 편이를 FFT로 분석합니다.
  • 발진기 잡음 평가 — 장기·단기 안정도를 ADEV 그래프로 비교합니다.

선택 가이드

보유 카운터별
권장 버전

이럴 때 (현장 조건)권장 버전선택 이유
CNT-90 또는 CNT-90XL을 쓸 때TimeView 2 (옵션 29/90)두 모델이 지원하는 버전이며 CNT-90XL은 60 GHz 반송파까지 분석합니다.
CNT-91 또는 CNT-91R을 쓸 때TimeView 2 · 3 (옵션 29/91)샘플 메모리가 1.9M이고 타임스탬프 분해능이 35 ps rms로 더 촘촘합니다.
53310A 절차를 이관할 때TimeView 353310A 기능을 에뮬레이션하며 CNT-91 계열에서만 실행됩니다.

구성·옵션

주문 코드별
구성

구분항목
TimeView (카운터 CNT-90 · CNT-90XL용)옵션 29/90
TimeView 3 (카운터 CNT-91 · CNT-91R용)옵션 29/91
필수 장비해당 카운터 본체 · PC (USB 또는 GPIB 연결)
