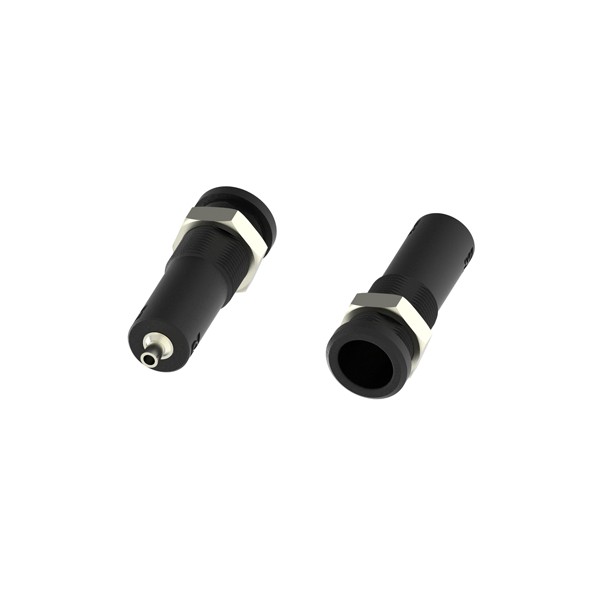

Electro-PJP 5270 4mm 안전 바나나 소켓 w/ 14.5mm 육각너트 및 2mm 납땜용 홀 단자

Electro-PJP 5270 4mm 안전 바나나 소켓 w/ 14.5mm 육각너트 및 2mm 납땜용 홀 단자

MODEL
5270
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

Ø2mm 홀 단자를 갖춘⁣ 5 kV 안전 소켓

Electro-PJP 5270 Ø4mm 안전 바나나 소켓 Ø2mm 홀 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 5270은 Ø14,5mm 육각 너트로 패널에 고정하는 Ø4mm 안전 바나나 소켓(Safety Banana Socket)입니다. 뒤쪽 단자는 Ø2mm 홀(trou)이며 정격은 5000 V CAT 0 (Transient overvoltage 2 kV), 10 A입니다.

접점은 니켈 도금 황동이고 절연은 PP입니다. (주)테솔이 국내에 공식 공급합니다.

5000 V

CAT 0 정격

10 A

정격 전류

Ø2mm

홀 단자

Ø14,5mm

육각 너트 고정

Ø2mm 홀 단자

5270의 Ø2mm 홀⁣ 단자 배선

뒤쪽 단자는 Ø2mm 홀 형태입니다. 배선할 케이블 규격과 접속 방식은 문의하실 때 함께 알려 주세요.

패널 고정

Ø14,5mm 육각 너트로⁣ 패널에 체결

육각 너트로 패널에 체결하는 구조입니다. 패널의 장착 구멍 크기와 두께가 이 규격에 맞는지 먼저 확인하세요.

사양

5270 소켓 사양

항목사양
품번5270
구성Ø4mm 안전 소켓 / Ø14,5mm 육각 너트 / Ø2mm 홀 단자
정격 전압5000 V CAT 0 (Transient overvoltage 2 kV)
정격 전류10 A
접점니켈 도금 황동
절연PP

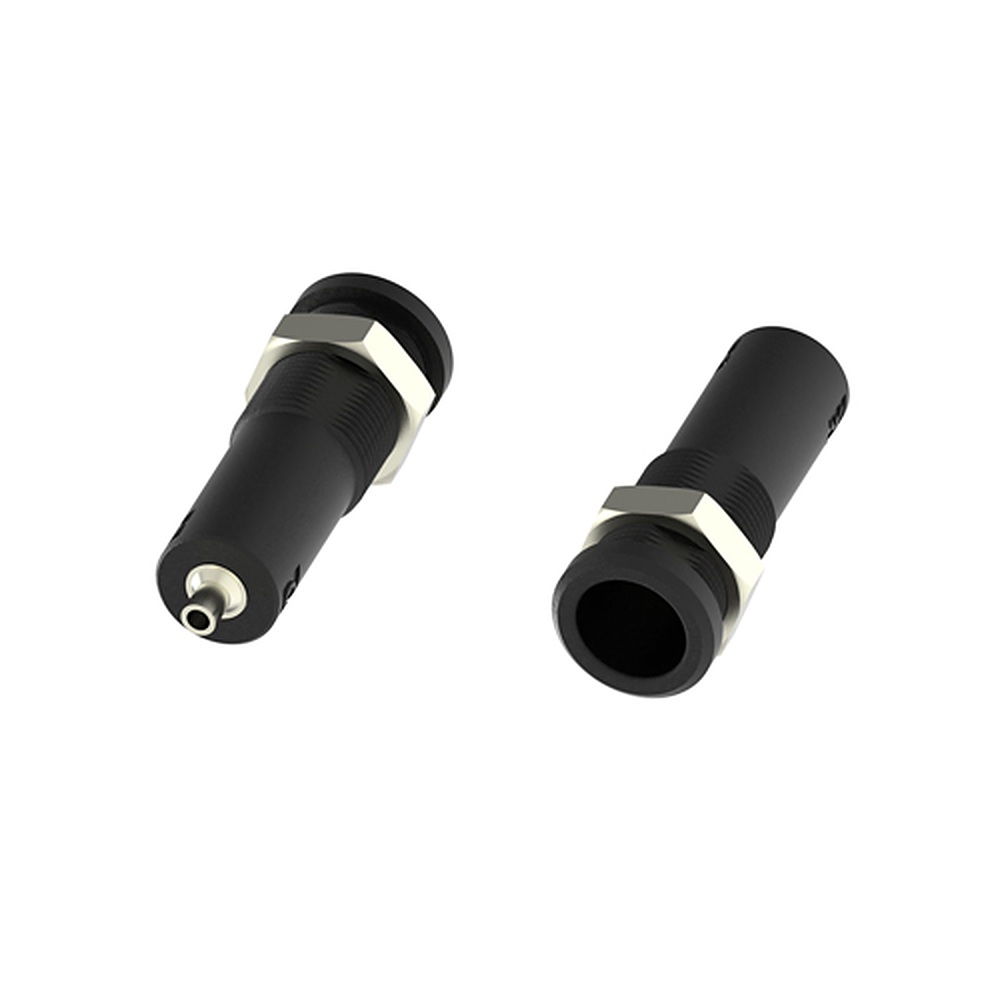

ELECTRO-PJP 5270 - 육각 너트로 고정하는 검은색 안전 소켓 두 개
육각 너트로 고정하는 검은색 안전 소켓 두 개

활용 분야

5270을 장착하는⁣ 시험 패널

  • 고전압 시험 장치 패널 — 출력 단자와 측정 단자를 안전 소켓으로 구성합니다.

같은 계열

5270과 뒤쪽 단자만⁣ 다른 소켓 3종

  • 5273 — 뒤쪽이 M3 나사 구멍 단자
  • 5274 — 뒤쪽이 4,8 x 8 mm 평평한 연결 탭
  • 5275 — 뒤쪽이 1,6 mm 납땜 슬롯 단자
