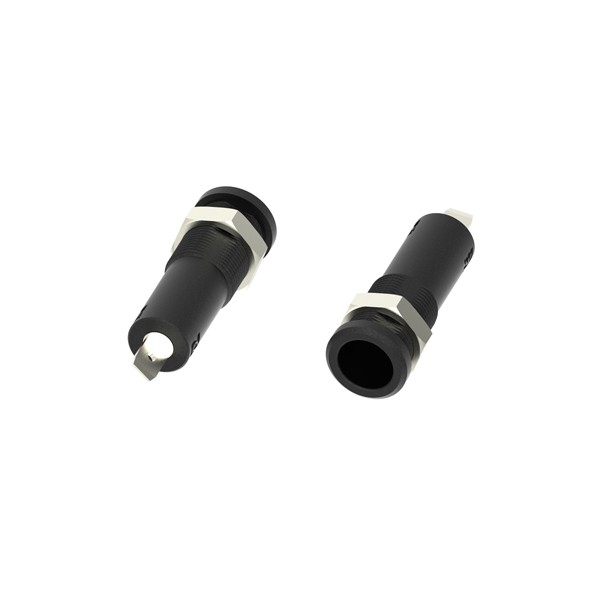

Electro-PJP 5274 4mm 안전 바나나 소켓 w/ 14.5mm 6각너트 및 평평한 연결탭

MODEL: 5274
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

배선에 맞춰 뒤쪽 단자를 고르는
5 kV 패널용 바나나 소켓

ELECTRO-PJP 5 kV Ø4mm 안전 바나나 소켓

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 5270·5273·5274·5275는 Ø14,5mm 육각 너트로 패널에 고정하는 Ø4mm 안전 바나나 소켓(패널 마운트 소켓)입니다. 정격 10A에 5000 V CAT 0 (Transient overvoltage 2 kV)를 갖추며, 뒤쪽 단자 모양이 네 가지로 나뉩니다.

앞면 소켓 규격은 같고 배선 방식만 다르므로 납땜, 나사 체결, 탭 접속 가운데 시험 장치 배선에 맞는 모델을 고르면 됩니다. 패널에 달아 측정 배선의 연결점을 만드는 이 소켓은 (주)테솔이 국내에 공식 공급합니다.

5000 V

CAT 0 정격

10A

정격 전류

Ø14,5mm

육각 너트 고정 규격

4종

뒤쪽 단자 모양

특징

뒤쪽 단자 모양으로 고르는
5 kV 안전 소켓

핵심 특징	현장에서 달라지는 점
5000 V CAT 0 정격	고전압 시험 장치의 출력 단자에 쓰면 5 kV 대역 시험 배선을 한 규격으로 맞출 수 있습니다.
육각 너트 패널 고정	너트로 패널에 단단히 체결되므로 리드를 뽑을 때 소켓이 따라 돌아가는 일이 줄어듭니다.
단자 4종	납땜 홀, M3 나사 구멍, 평평한 탭, 납땜 슬롯 가운데 배선 방식에 맞는 것을 고르면 따로 변환할 필요가 없습니다.
니켈 코팅 황동 접점	접촉 저항이 안정적이고 자주 꽂고 빼도 접점 표면이 유지됩니다.
PP 절연	PP 절연이 패널 앞면에서 충전부가 드러나지 않게 막아 줍니다.

배선 방식

5 kV 소켓 뒤쪽 단자별
배선 선택 기준

5270은 Ø2mm 납땜 홀, 5273은 M3 나사 구멍, 5274는 4,8 x 8 mm 평평한 연결 탭, 5275는 1,6 mm 납땜 슬롯입니다. 납땜 배선이라면 5270이나 5275, 압착 단자와 볼트 체결이라면 5273, 퀵 커넥터 방식이라면 5274가 맞습니다.

네 모델의 정격은 같습니다. 5 kV 대역 배선은 절연 거리와 케이블 절연 사양까지 함께 따져야 하므로, 문의하실 때 사용할 케이블 규격도 알려 주세요.

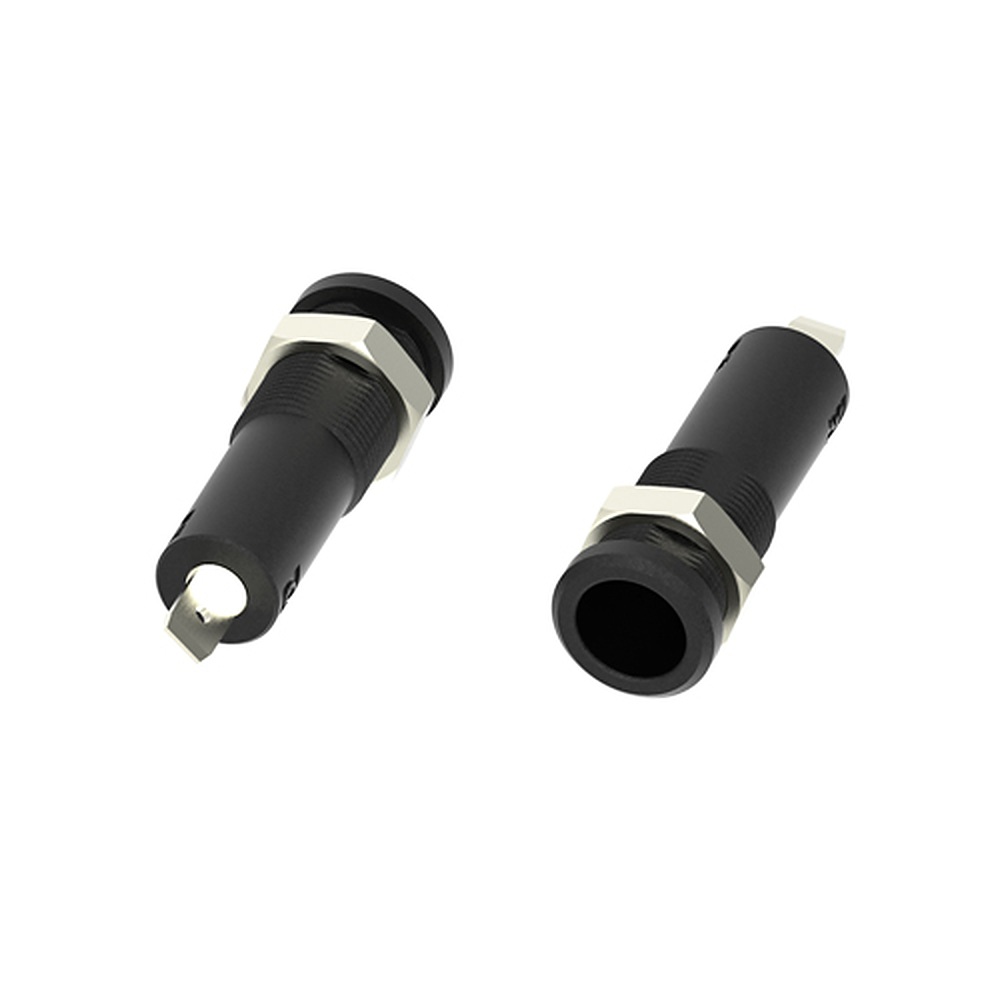

소켓 뒤쪽 네 가지 단자 모양

앞면은 모두 Ø4mm 안전 소켓이고, 뒤쪽만 납땜 홀·M3 나사 구멍·평평한 탭·납땜 슬롯으로 나뉩니다. 패널 뒷면의 작업 공간과 배선 방식을 기준으로 고르면 조립 시간이 줄어듭니다.

사양

5 kV 소켓 4개 모델 비교와
공통 사양

모델	구성	품번
5270	Ø14,5mm 육각 너트 / Ø2mm 납땜 홀 단자	5270-C-HT-# · 5270-I-HT-#
5273	Ø14,5mm 육각 너트 / M3 나사 구멍 단자	5273-C-HT-# · 5273-I-HT-#
5274	Ø14,5mm 육각 너트 / 평평한 연결 탭 4,8 x 8 mm	5274-C-HT-# · 5274-I-HT-#
5275	Ø14,5mm 육각 너트 / 납땜 슬롯 1,6 mm	5275-C-HT-# · 5275-I-HT-#

시리즈 공통 사양

항목	사양
정격 전압	5000 V CAT 0 (Transient overvoltage 2 kV)
정격 전류	10A
접점 재질	니켈 코팅 황동(Ni coated brass)
절연 재질	PP
고정 방식	Ø14,5mm 육각 너트

활용 분야

5 kV 시험 장치의
패널 단자 구성

고전압 시험 장치 패널 — 출력 단자와 측정 단자를 안전 소켓으로 꾸밉니다.
5 kV 등급 측정 배선 — 시험 리드를 꽂을 패널 연결점을 만듭니다.
시험 지그 제작 — 배선 방식에 맞는 단자 모양을 골라 지그 패널을 조립합니다.
교정·시험 설비 — 고전압 측정 장비의 연결점을 같은 규격으로 맞춥니다.

선택 가이드

배선 방식에 맞는
5 kV 안전 소켓 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
Ø2 mm 구멍에 납땜한다면	5270	납땜 홀 단자라 선을 구멍에 끼워 납땜하기 좋습니다.
나사로 체결한다면	5273	M3 나사 구멍 단자라 압착 단자를 볼트로 단단히 고정할 수 있습니다.
탭 커넥터로 접속한다면	5274	4,8 x 8 mm 평평한 연결 탭이라 퀵 커넥터를 바로 꽂을 수 있습니다.
슬롯에 납땜한다면	5275	1,6 mm 납땜 슬롯 단자라 슬롯에 선을 납땜할 수 있습니다.

구성·옵션

5 kV 소켓 품번 구성

항목	내용
모델	5270 · 5273 · 5274 · 5275
품번 형식	-C-HT-# · -I-HT-# 두 가지
색상 #	품번의 # 위치에서 지정

5 kV 소켓과 함께 보는
시험 리드

5270, 5273, 5274, 5275는 무엇이 다릅니까?
뒤쪽 단자 모양만 다릅니다. 납땜 홀, M3 나사 구멍, 평평한 탭, 납땜 슬롯 가운데 배선 방식에 맞춰 고르세요.
5 kV 안전 소켓의 5000 V CAT 0 정격을 CAT II나 CAT III로 볼 수 있습니까?
아닙니다. 정격은 5000 V CAT 0 (Transient overvoltage 2 kV)이며, CAT II나 CAT III 같은 다른 등급으로 바꿔 읽지 마세요.
같은 5 kV 정격의 리드와 클립은 어디서 고릅니까?
5450, 5500, 5600 계열 리드와 클립 페이지에서 고르세요. 소켓에 꽂을 리드의 정격도 같은 5 kV 대역인지 함께 맞춰야 합니다.
