금속 외함의 접지 저항을
대전류로 재는 접지 본딩 시험기

GW Instek GCT-9040 접지 본딩 시험기

견적 받기

GW Instek GCT-9040은 3.00–40.00 A의 AC 전류를 흘려 접지 경로의 저항을 측정하는 접지 본딩 시험기(Ground Bond Tester)입니다. 제품의 금속 외함과 접지 단자 사이가 규정 전류에서도 낮은 저항을 유지하는지 확인합니다.

저항을 4선 방식으로 측정하므로 테스트 리드 자체의 저항이 결과에 섞이지 않습니다. GPT-9800·9900 시리즈와 LINK 케이블로 연결하면 내전압 시험과 동시에 출력할 수 있어 전체 시험 시간이 줄어듭니다. 이 접지 본딩 시험기는 (주)테솔이 국내에 공식 공급합니다.

40 A

AC 출력 전류 상한

1–650 mΩ

저항 측정 범위

8 V

개방 전압 상한

100블록

시험 조건 메모리

특징

40 A 전류 출력과
4선 저항 측정

핵심 특징현장에서 달라지는 점
AC 전류 출력3.00–40.00 A를 0.01 A 단위로 조정해 제품 규격이 정한 시험 전류를 정확하게 출력합니다.
4선 저항 측정리드 저항이 측정값에 더해지지 않아 1 mΩ 수준의 낮은 저항도 안정적으로 읽을 수 있습니다.
PWM 증폭기전력 효율이 높은 구조라 대전류를 출력할 때도 시험이 안정적입니다.
GPT 연동GPT-9800·9900 시리즈와 순차 또는 동시 시험을 구성할 수 있어, 한 번의 연결로 내전압과 접지 본딩을 시험합니다.
경고 표시등출력 중에는 밝은 표시등이 켜져 작업자가 시험 중임을 바로 알 수 있습니다.
전면 원격 단자시험 시작과 정지를 외부에서 제어할 수 있어 지그나 풋 스위치와 연동하기 좋습니다.

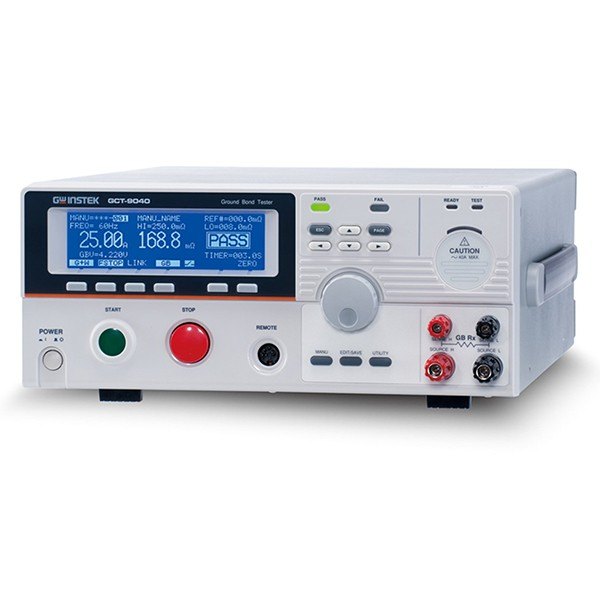

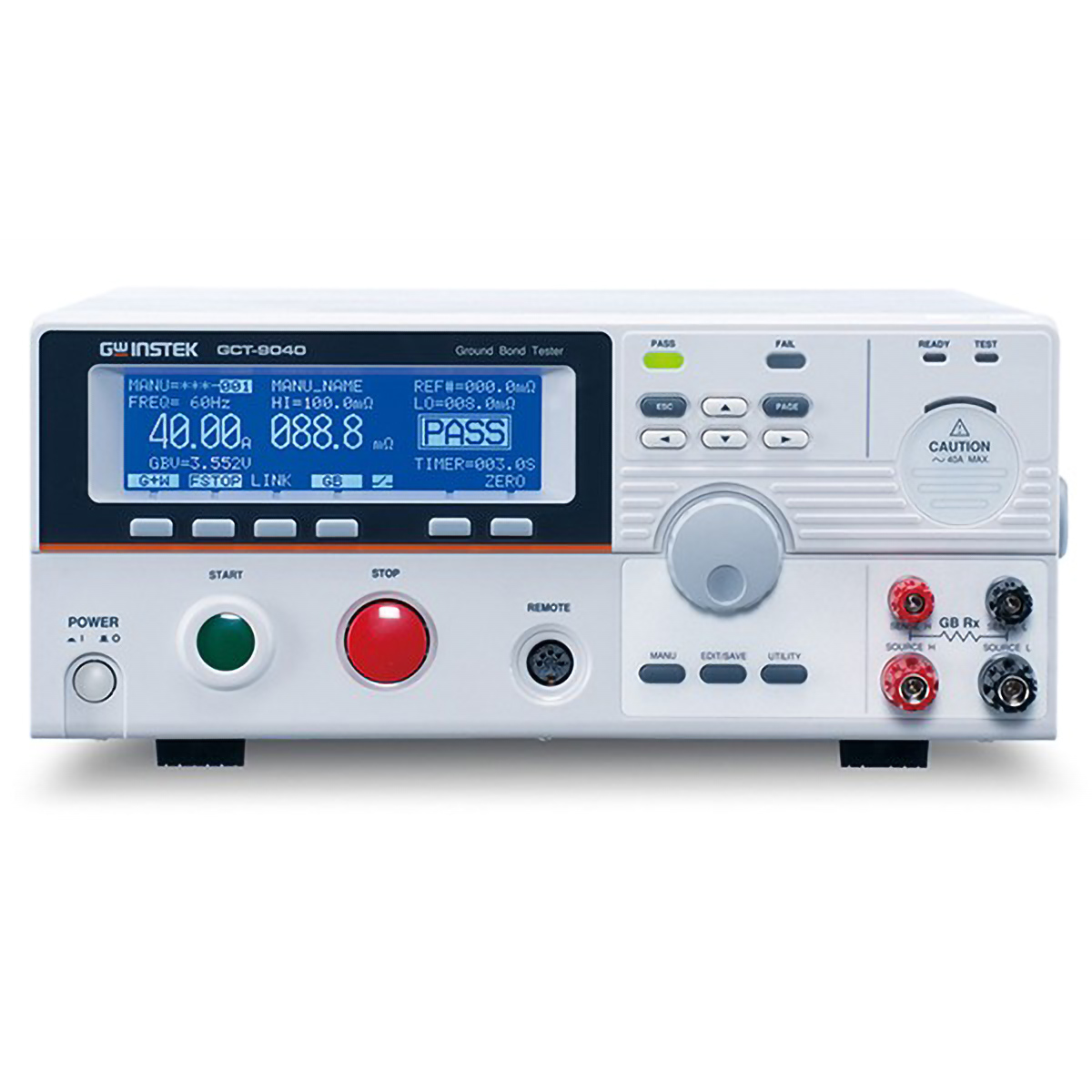

GWINSTEK GCT-9040 - 표시창과 시작 정지 버튼, 시험 단자가 있는 접지 시험기
표시창과 시작 정지 버튼, 시험 단자가 있는 접지 시험기

시험 운용

시험 전류 설정과
GPT 연동 방식

시험 전류의 정확도 산식은 3–8 A 구간과 8 A 초과 구간에서 다르므로, 규격이 정한 전류가 어느 구간에 해당하는지 먼저 확인하세요. 타이머는 0.5–999.9 s 범위에서 설정하고, 개방 전압 주파수는 50/60 Hz 중에서 선택합니다.

GPT-9800·9900 시리즈에 연결하면 두 시험기가 순서대로 또는 동시에 출력합니다. 동시 출력을 사용하면 내전압과 접지 본딩을 한 번에 마칠 수 있어 라인 택트 타임이 짧아집니다.

GPT 시리즈와 LINK 케이블 연결

GCT-9040의 LINK 단자를 GPT-9800·9900 시리즈에 연결하면 시험 시작 신호가 공유되어, 한 시험기만 조작해도 두 시험이 이어서 진행됩니다. 시험 조건은 100개 메모리 블록에 저장해 두고 제품별로 불러올 수 있습니다.

교정 연계

저항 측정값의
신뢰성 관리

접지 본딩 판정은 수 mΩ 차이로 갈리므로 전류와 저항 측정의 정확도를 주기적으로 확인해야 합니다. 시험 전류와 저항 항목의 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 살펴 안내해 드립니다.

사용 방법

GW Instek GCT-9040
USB 원격 연결과 시험 명령 예시

GCT-9040은 USB를 CDC(가상 COM 포트) 방식으로 PC와 연결하고, GPIB는 GPT-9KG1 카드로 추가합니다. 터미널이나 자체 프로그램에서 사용자 매뉴얼의 REMOTE CONTROL 명령으로 시험 모드를 정하고 출력을 시작합니다.

소프트웨어·도구하는 일
USB Driver (GPT-9000 Series, GCT-9040)USB로 연결한 장비를 PC가 COM 포트로 인식하게 하는 드라이버
터미널 프로그램(Hyper Terminal 등)원격 명령 입력과 응답 확인
Signal I/O·REMOTE 단자외부 신호와 리모트 케이블로 시험 시작·정지

처음 연결하는 순서

순서할 일
1다운로드 페이지에서 USB Driver를 내려받아 PC에 설치하세요.
2USB 케이블(GTL-247)로 PC와 후면 USB 포트를 연결합니다.
3UTILITY 키를 누르고 INTER 소프트키로 인터페이스 메뉴를 연 뒤 스크롤 휠로 USB를 고르고 EDIT/SAVE로 저장하세요.
4장치 관리자에서 COM 포트를 확인하고 터미널 프로그램을 115200 baud로 접속합니다.
5*idn?을 보내 모델명, 일련번호, 펌웨어 버전이 돌아오면 시험 명령을 보내세요.

원격 명령 예시 (GCT-9040 사용자 매뉴얼)

명령하는 일
*idn?모델, 일련번호, 펌웨어 버전 읽기(예: GCT-9040, XXXXXXXXXXXX, V1.00)
SYST:ERR ?오류 버퍼 읽기(오류가 없으면 0,No Error)
SYSTem:TEST:MODE GandW시험 모드를 접지 본딩+내전압(G+W)으로 설정
FAIL:STOP ONFAIL 동작을 FSTOP으로 설정
FUNC:TEST ON출력을 켜서 시험 시작

FUNC:TEST ON은 시험 전류를 출력하는 명령이므로 시료와 리드 연결을 확인한 뒤 보내세요. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

USB 인터페이스를 쓸 때 통신 속도는 115200 baud로 고정됩니다. 터미널 설정이 다르면 응답이 오지 않으니 먼저 속도를 확인하세요.

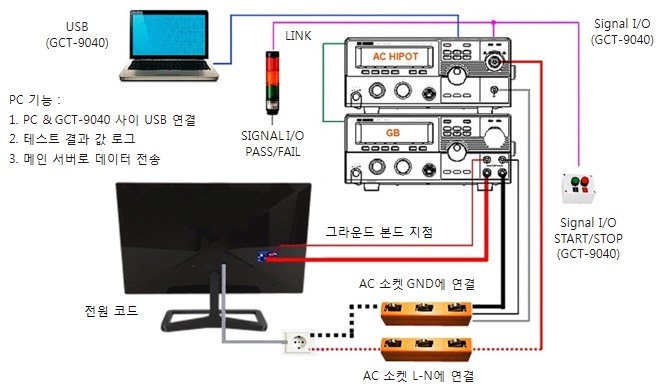

GWINSTEK GCT-9040 - PC와 시험기, 시험 대상 연결 시스템 구성도
PC와 시험기, 시험 대상 연결 시스템 구성도

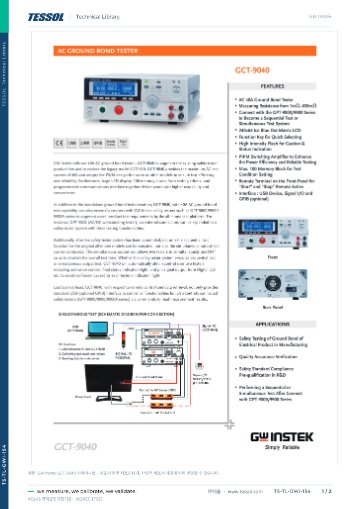

사양

GCT-9040
상세 사양

항목사양
출력 전류3.00–40.00 A AC · 분해능 0.01 A
전류 정확도3–8 A ±(설정값 1 % + 0.2 A) · 8 A 초과 ±(설정값 1 % + 0.05 A)
개방 전압8 V AC 이하 · 주파수 50/60 Hz 선택
저항 측정 범위1–650 mΩ
저항 정확도±(1 % 읽음값 + 2 mΩ) · 4단자
테스트 방법4선 방식
타이머0.5–999.9 s
표시 · 메모리240 × 64 도트 매트릭스 LCD · 메모리 100블록
LINK 연결GPT-9800 · 9900 시리즈와 순차·동시 시험
인터페이스USB 장치 · 신호 I/O (GPIB 옵션)
AC 입력 전원100 · 120 · 220 · 230 V ±10 %, 50/60 Hz
소비 전력최대 700 VA
치수 · 무게330 × 148 × 460 mm · 약 17 kg

활용 분야

접지 본딩 점검
현장

  • 금속 외함·접지 단자 간 저항 확인 — 규정 전류에서 저항이 기준 이하인지 판정합니다.
  • 대전류 접지 본딩 점검 라인 — 40 A 출력으로 규격이 큰 시험 전류를 요구하는 제품을 시험합니다.
  • GPT 안전 시험기 연동 복합 시험 — 내전압과 접지 본딩을 한 번에 시험합니다.
  • 택트 타임이 짧은 생산 라인 — 두 시험기의 동시 출력으로 시험 시간을 줄입니다.

선택 가이드

시험 구성에 맞는
GCT-9040 조합 선택

이럴 때 (현장 조건)권장 구성선택 이유
접지 본딩만 따로 시험할 때GCT-9040 단독GCT-9040 한 대로 접지 본딩 시험을 단독 진행할 수 있습니다.
내전압과 접지 본딩을 한 대로 시험할 때GPT-9804내전압과 접지 본딩이 한 대에 들어 있는 30 A 모델입니다.
시험 시간을 줄이고 싶을 때GCT-9040 + GPT-9800 · 9900 시리즈두 시험기가 동시에 출력해 내전압과 접지 본딩을 한 번에 마칩니다.

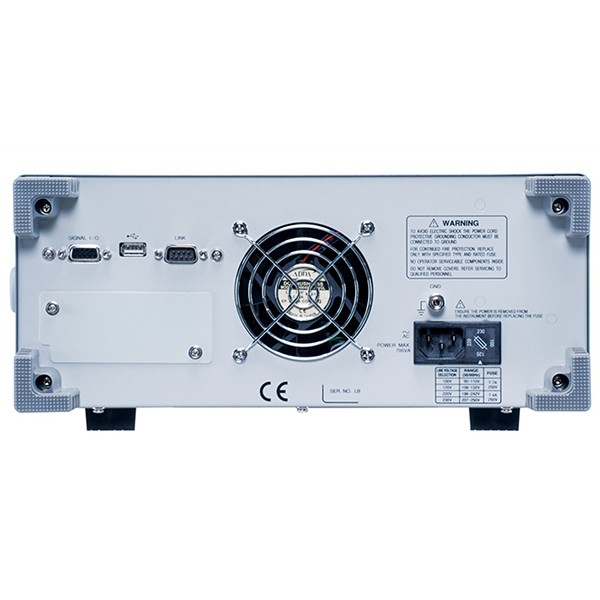

GWINSTEK GCT-9040 - 냉각 팬과 통신 단자, 전원부가 있는 시험기 후면
냉각 팬과 통신 단자, 전원부가 있는 시험기 후면

구성·옵션

기본 구성과
옵션 품목

구분품번내용
기본 구성GTL-215 · GTL-132 · GTL-247 · GHT-119테스트 리드, LINK 케이블, USB 케이블, 리모트 케이블
기본 구성전원 코드 · 인터록 키 · 퀵 스타트 가이드본체와 함께 공급
옵션 카드GPT-9KG1GPIB 카드
옵션 케이블GTL-248 · GTL-251GPIB 케이블, GPIB-USB 변환 어댑터
옵션 랙GRA-417랙 어댑터 패널(19인치 4U)
