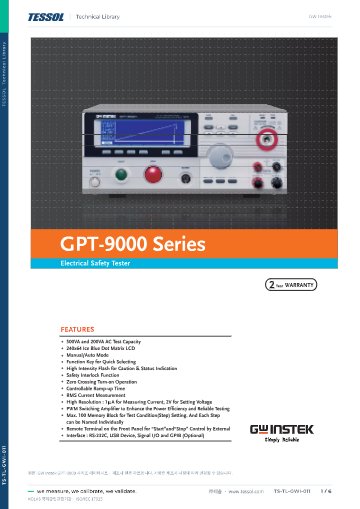

제품 자료: 데이터시트

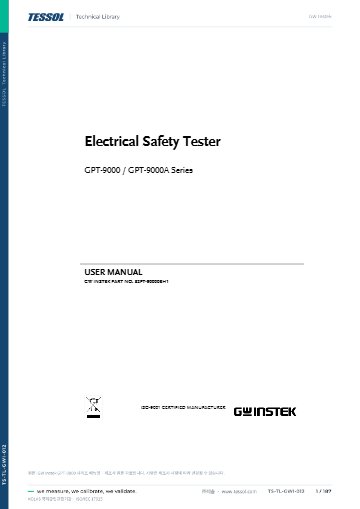

메뉴얼

종합 카달로그

제품문의 구매하기

생산 라인 전수 검사에 쓰는
200 VA 전기 안전 시험기

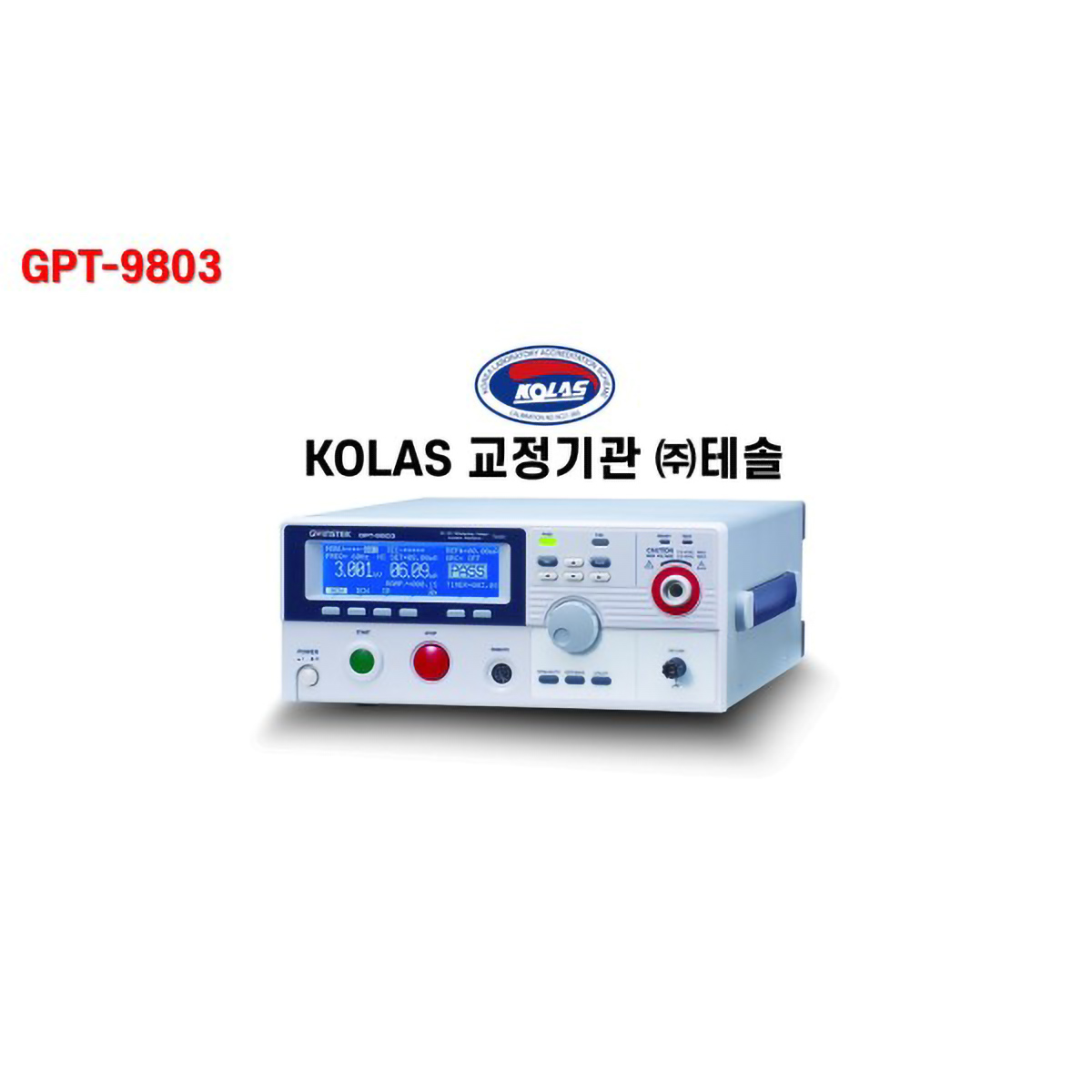

GW Instek GPT-9800 시리즈 안전 시험기

견적 받기

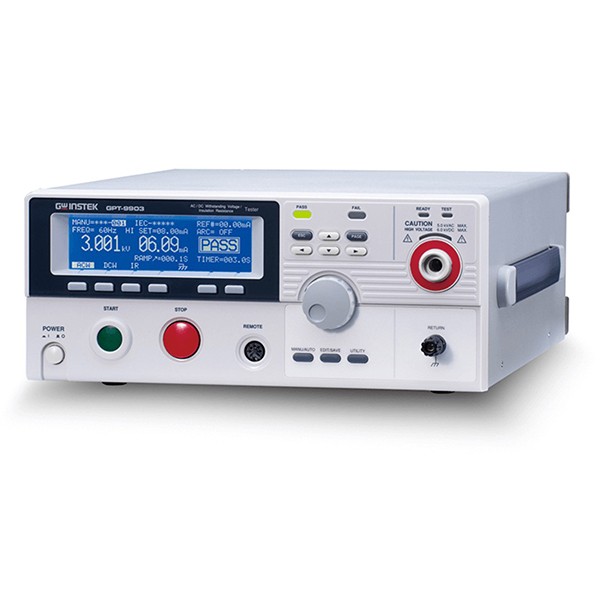

GW Instek GPT-9800 시리즈는 AC·DC 내전압, 절연 저항, 접지 본딩 시험을 모델별로 더하는 200 VA 전기 안전 시험기(하이팟 테스터)입니다. GPT-9801·9802·9803·9804 4종으로 전자 제품의 안전 규격 시험과 생산 라인 전수 검사에 사용합니다.

PWM 증폭기로 입력 전원이 변해도 출력을 안정적으로 유지하고, 비정상 출력이 생기면 150 µs 안에 출력을 차단합니다. 시험이 끝나면 200 ms 안에 시험 대상(DUT)을 자동으로 방전합니다. 시험 조건 100개를 저장해 자동 순서로 불러오며, (주)테솔이 국내에 공식 공급합니다.

5 kV AC

AC 내전압 최대 출력

6 kV DC

DC 내전압 최대 출력

200 VA

AC 최대 부하

100개

시험 조건 저장 블록

특징

시험 항목을 모델별로
더하는 구성

핵심 특징	현장에서 달라지는 점
PWM 증폭기	입력 전원 전압이 변해도 출력이 흔들리지 않으므로 같은 조건의 시험 결과를 일관되게 재현합니다.
영점 교차 출력 시작	사인파가 0을 지날 때 출력이 시작되어 전압 튐이 줄고 시험 대상의 부담이 낮아집니다.
150 µs 출력 차단	이상 전압이나 전류 한계에서 출력을 끊어 시험 대상의 손상과 작업자 위험을 줄입니다.
자동 방전	시험이 끝나면 200 ms 안에 시험 대상을 방전해 잔류 전압에 의한 감전 위험을 줄입니다.
인터록 키와 상태 표시등	인터록 키를 빼면 고전압이 출력되지 않고, 고전압 출력 중에는 표시등이 깜박여 주변 작업자에게 알립니다.
시험 조건 100개 저장	제품별 시험 조건을 저장해 단일 또는 자동 순서로 불러오므로 라인 교대 시 설정 시간이 줄어듭니다.

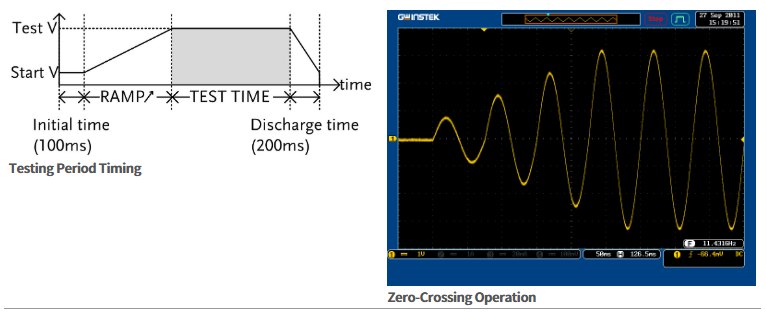

시험 시간 구간과 출력 파형을 보여 주는 그림

출력 안전

인터록과 방전으로
확보하는 시험 안전

고전압 시험은 출력 차단과 방전이 안전의 핵심입니다. GPT-9800 시리즈는 인터록 키, 150 µs 출력 차단, 200 ms 자동 방전, 고전압 출력 표시등을 모두 갖추고 있으므로, 시험대 주변 작업자의 접근 통제와 함께 운용하세요.

인터록 키와 출력 표시등

인터록 키는 시험을 시작하는 담당자만 보관하세요. 키를 빼면 고전압이 출력되지 않으므로 시험대를 비울 때 확실한 잠금 수단이 됩니다.

채널 확장

스캐너 박스와
원격 제어 구성

여러 시험점을 한 번에 시험하려면 스캐너 박스 GSB-01(8채널 고전압)이나 GSB-02(6채널 고전압, 2채널 접지 본딩)를 옵션으로 연결합니다. 제어는 RS-232와 USB로 PC에서 수행하고 GPIB는 옵션 카드로 추가합니다.

스캐너 박스로 시험점 확장

다점 시험은 스캐너 박스를 시험기와 시험 대상 사이에 두고 채널을 순서대로 전환합니다. 접지 본딩이 필요하면 GPT-9804와 GSB-02 조합을 검토하세요.

사용 방법

GPT-9801~9804
PC 연결과 스캐너 명령

GPT-9800 시리즈는 RS-232C와 USB를 기본으로 갖추고 GPIB는 GPT-9KG1 카드로 추가합니다. PC software of GPT-9800/9900 Series와 LabVIEW 드라이버로 시험을 제어하며, 스캐너 박스 GSB-01·GSB-02의 채널도 원격 명령으로 설정합니다.

소프트웨어·도구	하는 일
PC software of GPT-9800/9900 Series	PC에서 시험 조건 설정과 결과 기록
GPT-9000 Series, GCT-9040 USB Driver	USB 포트를 PC에서 인식
GPT-9800 + GSB-01/02 LabVIEW Driver	LabVIEW 2011 이상(또는 8.5 전용)에서 시험기와 스캐너 박스 제어
REMOTE 단자 · Signal I/O	외부 START/STOP 입력, PASS·FAIL·TEST 상태 출력

처음 연결하는 순서

순서	할 일
1	PC에 USB Driver와 PC software of GPT-9800/9900 Series를 설치하세요.
2	USB 케이블(GTL-247)이나 RS-232C 케이블(GTL-232)로 후면 포트와 PC를 연결합니다.
3	Common Utility 메뉴의 INTR에서 RS232 또는 USB를 고르고 통신 속도를 PC와 같게 맞추세요.
4	CTRL의 Start Ctrl을 REMOTE CONNECT로 바꾸면 시험 시작을 원격으로 제어합니다.
5	스캐너 박스를 쓴다면 시험기 RS232 포트에 GSB를 연결하고 GSB:SCAN?으로 연결된 박스를 확인하세요.

GSB 스캐너 박스 명령 예시 (GPT-9800)

명령	하는 일
GSB:SCAN?	연결된 스캐너 박스의 모델과 순서 조회(예: >01,02,XX,XX)
GSB1: HI S80000000	MANU 1 시험에서 1번 박스 CH1을 HI로 설정
GSB1: LOW S80000000	MANU 1 시험에서 1번 박스 CH1을 LOW(리턴)로 설정
GSB1:MEAS?	MANU 1 시험 후 채널별 PASS·FAIL 결과 조회
GSB:CLR	스캐너 설정과 결과 지우기

스캐너 박스를 연결한 상태의 원격 제어는 USB로만 하고, 명령은 VIEW 또는 READY 상태에서 보냅니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

스캐너 박스는 시험기 펌웨어 V3.0 이상이 필요합니다. 원격으로 시험할 때는 시험 전압이 의도치 않게 출력되거나 작업자가 시료에 닿지 않도록 안전 장치를 함께 갖추세요.

사양

4개 모델 비교와
공통 사양

항목	GPT-9801	GPT-9802	GPT-9803	GPT-9804
AC 내전압	0.050 ~ 5.000 kV	0.050 ~ 5.000 kV	0.050 ~ 5.000 kV	0.050 ~ 5.000 kV
DC 내전압	미지원	0.050 ~ 6.000 kV	0.050 ~ 6.000 kV	0.050 ~ 6.000 kV
DC 출력 한계	미지원	최대 50 W (5 kV / 10 mA)	최대 50 W (5 kV / 10 mA)	최대 50 W (5 kV / 10 mA)
DC 전류 측정	미지원	0.001 ~ 10.0 mA	0.001 ~ 10.0 mA	0.001 ~ 10.0 mA
절연 저항	미지원	미지원	50 ~ 1000 V DC, 1 MΩ ~ 9500 MΩ	50 ~ 1000 V DC, 1 MΩ ~ 9500 MΩ
절연 저항 출력 임피던스	해당 없음	해당 없음	600 kΩ	600 kΩ
접지 본딩	미지원	미지원	미지원	3.00 ~ 30.00 A AC, 10 ~ 650.0 mΩ, ±(1 % 읽음값 + 2 mΩ)
접지 본딩 개방 전압 / 방식	해당 없음	해당 없음	해당 없음	6 V AC 이하 / 4단자(4선 방식)
접지 본딩 전류 정확도	해당 없음	해당 없음	해당 없음	3 ~ 8 A ±(1 % 읽음값 + 0.2 A)
접지 본딩 테스트 리드	해당 없음	해당 없음	해당 없음	구성에 포함

시리즈 공통 사양

항목	사양
AC 내전압 단계 / 전압 정확도	2 V 단계 / 무부하 ±(설정값 1 % + 5 V)
AC 출력 한계	최대 200 VA (5 kV / 40 mA)
AC 최대 전류	40 mA (0.5 ~ 5 kV), 10 mA (0.05 ~ 0.5 kV)
AC 전류 측정	0.001 ~ 40.0 mA, HI SET 1.11 mA 미만 ±(1.5 % 읽음값 + 30 counts), 이상 ±(1.5 % + 3 counts)
출력 파형 · 주파수	정현파, 50/60 Hz 선택
전압 변동률	±(읽음값 1 % + 5 V) (전부하 → 무부하)
절연 저항 설정	50 ~ 1000 V DC, 50 V 단계 (GPT-9803 · 9804)
절연 저항 정확도	50 ~ 450 V ±(5 % 읽음값 + 1 count)(50 MΩ까지), ±(10 % + 1 count)(2000 MΩ까지), 500 ~ 1000 V ±5 %(500 MΩ까지), ±10 %(9500 MΩ까지)
타이머	램프업 0.1 ~ 999.9초, 시험 0.5 ~ 999.9초
타이머 정확도	±(100 ppm + 20 ms)
메모리	단일 블록 100개, 자동 블록 100개
보호 · 판정 기능	150 µs 출력 차단, 200 ms 자동 방전, ARC 검출, 윈도우 비교기
GND 설정	AC · DC ON/OFF, 절연 저항 OFF 고정
디스플레이	240 × 64 도트 매트릭스 LCD (백라이트)
인터페이스	RS-232, USB, 신호 I/O, 리모트 단자 (GPIB 옵션)
AC 입력 전원	100/120/220/230 V ±10 %, 50/60 Hz, 최대 500 VA
크기 (W×D×H)	330 × 148 × 452 mm
무게	최대 약 19 kg
기본 구성	전원 코드, 인터록 키, 고전압 테스트 리드, 퀵 스타트 가이드, 사용 설명서

활용 분야

전기 안전 시험이
필요한 현장

전자 제품 안전 규격 시험 — 제품 인증 전 내전압과 절연 저항을 시험합니다.
생산 라인 전수 검사 — 제품마다 내전압을 확인하고 판정 결과를 신호 I/O로 라인에 전달합니다.
절연 저항 병행 검사 — 부품과 케이블의 절연 상태를 내전압과 함께 점검합니다.
다점 시험 — 스캐너 박스로 여러 채널을 묶어 시험합니다.

선택 가이드

필요한 시험별
권장 모델

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
AC 내전압만 시험할 때	GPT-9801	AC 내전압 전용으로 가장 단순한 구성입니다.
AC와 DC 내전압을 모두 시험할 때	GPT-9802	DC 0.050~6.000 kV 내전압을 추가합니다.
내전압에 절연 저항을 더할 때	GPT-9803	50~1000 V DC 절연 저항 1 MΩ~9500 MΩ를 추가합니다.

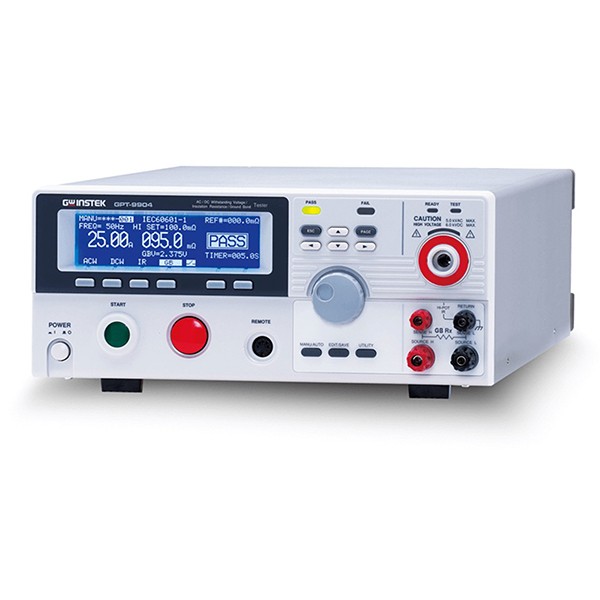

접지 본딩 시험까지 한 대로 할 때	GPT-9804	3.00~30.00 A AC 접지 본딩 시험을 추가합니다.
출력이 500 VA까지 필요할 때	GPT-9900 시리즈	500 VA 출력에 스윕 그래프와 50 GΩ 절연 저항을 갖춥니다.

구성·옵션

기본 구성과
옵션 액세서리

구분	품목	품번
구성품	전원 코드 · 인터록 키 · 고전압 테스트 리드	해당 없음
구성품	퀵 스타트 가이드 · 사용 설명서	해당 없음
구성품 (9804)	접지 본딩 테스트 리드	해당 없음
옵션	멀티플렉스 스캐너 박스 (8채널 고전압)	GSB-01
옵션	멀티플렉스 스캐너 박스 (6채널 고전압 · 2채널 접지 본딩)	GSB-02
옵션	GPIB 카드	GPT-9KG1
옵션	RS-232 카드	GPT-9KR1
옵션	어댑터 박스	GHT-117 · GHT-118
옵션	랙 어댑터 패널 (19인치 4U)	GRA-417
별매	RS-232 · USB · GPIB 케이블	GTL-232 · GTL-247 · GTL-248

GPT-9800 시리즈와 함께 보는
안전 시험 장비

GPT-9800 시리즈에서 모델은 어떻게 고릅니까?
필요한 시험 기능으로 고릅니다. AC만이면 9801, DC까지면 9802, 절연 저항까지면 9803, 접지 본딩까지면 9804입니다.
GPT-9800 시리즈로 여러 지점을 한 번에 시험할 수 있습니까?
네, 스캐너 박스 GSB-01 또는 GSB-02를 연결하면 채널이 늘어납니다. GSB-02는 접지 본딩 2채널을 포함합니다.
접지 본딩 시험이 필요하면 어느 모델을 선택합니까?
GPT-9804입니다. 9804만 접지 본딩 시험과 전용 테스트 리드를 갖추고 있습니다.
시험 조건은 몇 개까지 저장할 수 있습니까?
단일 블록 100개와 자동 블록 100개를 메모리에 저장합니다. 제품별 조건을 저장해 두고 라인에서 불러오세요.
PC와 연결해 결과를 기록할 수 있습니까?
네, RS-232와 USB로 PC에서 제어하고 결과를 기록합니다. GPIB는 옵션 카드로 추가합니다.
