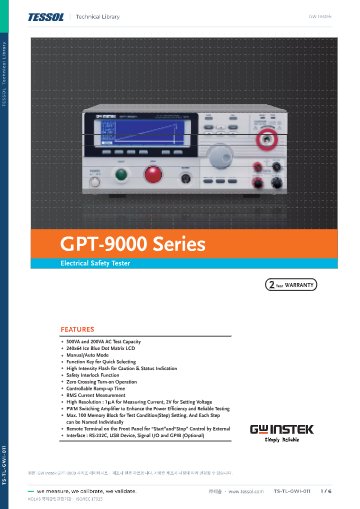

제품 자료
제품문의 구매하기

500 VA 시험 중 값의 변화를
그래프로 보는 안전 시험기

GW Instek GPT-9900 시리즈 안전 시험기

견적 받기

GW Instek GPT-9900 시리즈는 500 VA 출력에 스윕 그래프 기능을 갖춘 전기 안전 시험기(하이팟 테스터)입니다. GPT-9901A·9902A·9903A·9904는 AC·DC 내전압, 절연 저항, 접지 본딩을 모델별로 더해 출력이 큰 시험 대상의 안전 규격 시험에 사용합니다.

시험 시간 동안 판독값의 변화를 그래프로 표시하고 커서로 원하는 지점의 값을 읽으므로, 절연이 서서히 약해지는 시료도 놓치지 않습니다. 이상 전압이나 전류 한계에서는 150 µs 안에 출력을 차단하며, (주)테솔이 국내에 공식 공급합니다.

500 VA

시험 출력 용량

5 kV · 6 kV

AC · DC 내전압 최대

50 GΩ

절연 저항 상한(9903A · 9904)

32 A

접지 본딩 최대 전류(9904)

특징

큰 출력과 시험 추이를
함께 확인

핵심 특징현장에서 달라지는 점
스윕 그래프시험 시간 동안 판독값 변화를 그래프로 보여 주어 시간에 따른 누설 전류 상승을 시각적으로 판정합니다.
커서 읽기그래프 위 원하는 지점의 측정값을 커서로 읽어 성적서에 필요한 값을 정확히 기록합니다.
PWM 증폭기입력 전원 변동의 영향을 줄이고 효율을 높여 대출력 시험에서도 출력이 안정됩니다.
150 µs 출력 차단이상 전압이나 전류 한계에서 출력을 끊어 대출력 시험 중 시료 손상을 줄입니다.
자동 방전시험이 끝나면 시험 대상을 자동으로 방전해 잔류 전압을 없앱니다.
접지 본딩 쇼트 감지접지 본딩 시험 전에 리드 연결 상태를 확인해 접촉 불량에 의한 오판을 막습니다.

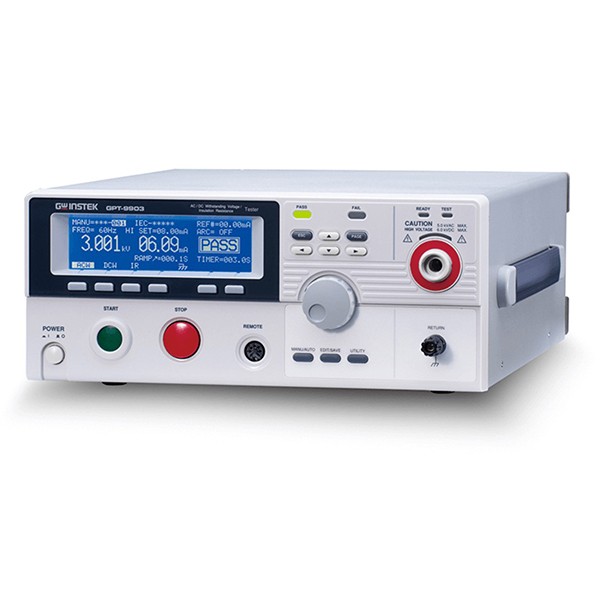

GWINSTEK GPT-9900 시리즈 - 표시창과 시작 정지 버튼, 시험 단자가 있는 내전압 시험기
표시창과 시작 정지 버튼, 시험 단자가 있는 내전압 시험기

스윕 그래프

스윕 그래프 운용과
사용 조건

스윕은 시험 시간 동안 판독값의 추이를 표시하는 기능이며, 스윕과 타이머 OFF는 특수 수동(Special MANU) 모드에서만 사용합니다. 시험 중 전류가 완만하게 오르는 시료는 합격 한계 안에 있어도 그래프 기울기로 이상 징후를 찾아내세요.

그래프 기울기로 이상 징후 확인

스윕 그래프에 커서를 올리면 특정 시점의 판독값을 읽습니다. 같은 시료군의 정상 그래프를 저장해 두면 비교 기준이 됩니다.

랙 설치

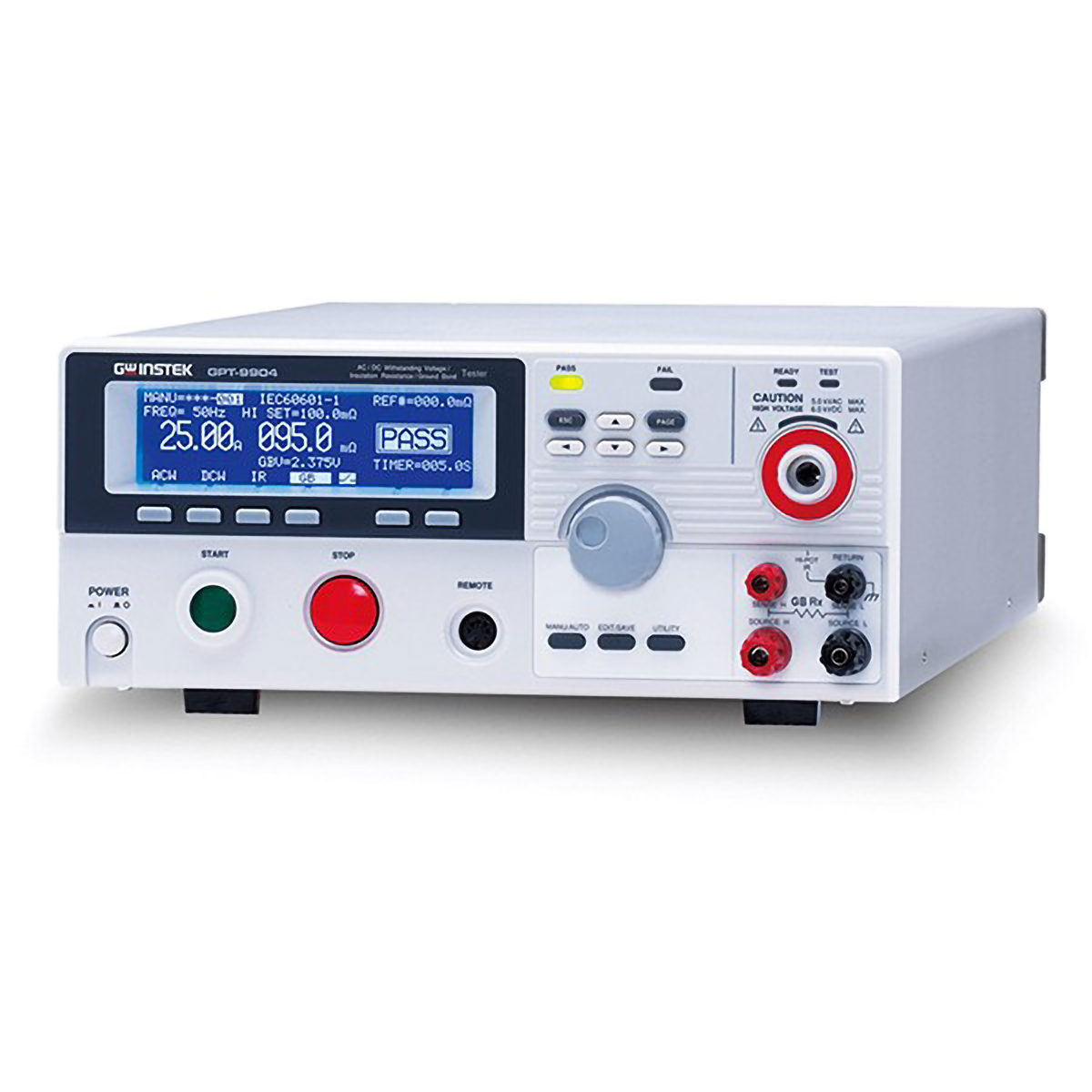

9904의 크기와
랙 키트 선택

9904는 접지 본딩 회로를 갖춰 깊이가 587 mm로 길고 무게도 최대 약 27 kg입니다. 랙에 설치할 때는 9904 전용 랙 키트 GRA-433을 사용하며 GRA-417은 9904에 맞지 않습니다.

9904 전용 랙 키트로 설치

랙 뒤쪽 여유 깊이를 587 mm 이상 확보하고 케이블 정리 공간을 남기세요. 후면 출력 단자를 사용하는 시스템은 후면 배선 공간도 먼저 설계합니다.

사양

4개 모델 비교와
공통 사양

항목GPT-9901AGPT-9902AGPT-9903AGPT-9904
AC 내전압0.050 ~ 5.000 kV0.050 ~ 5.000 kV0.050 ~ 5.000 kV0.050 ~ 5.000 kV
DC 내전압미지원0.050 ~ 6.000 kV0.050 ~ 6.000 kV0.050 ~ 6.000 kV
DC 출력 한계 / 전류 범위미지원최대 100 W (5 kV / 20 mA) / 0.001 ~ 20.0 mA최대 100 W (5 kV / 20 mA) / 0.001 ~ 20.0 mA최대 100 W (5 kV / 20 mA) / 0.001 ~ 20.0 mA
절연 저항미지원미지원50 ~ 1000 V DC, 0.001 ~ 50.00 GΩ50 ~ 1000 V DC, 0.001 ~ 50.00 GΩ
절연 저항 정확도해당 없음해당 없음50 ~ 450 V ±(5 % 읽음값 + 1 count)(0.050 GΩ까지), ±10 %(2.000 GΩ까지), 500 ~ 1000 V ±5 %(0.500 GΩ까지), ±10 %(9.999 GΩ까지), ±20 %(10.00 ~ 50.00 GΩ)50 ~ 450 V ±(5 % 읽음값 + 1 count)(0.050 GΩ까지), ±10 %(2.000 GΩ까지), 500 ~ 1000 V ±5 %(0.500 GΩ까지), ±10 %(9.999 GΩ까지), ±20 %(10.00 ~ 50.00 GΩ)
절연 저항 출력 임피던스 / 시험 시간해당 없음해당 없음600 kΩ / 1 ~ 999.9초600 kΩ / 1 ~ 999.9초
접지 본딩미지원미지원미지원3.00 ~ 32.00 A AC, 10 ~ 650.0 mΩ, ±(1 % 읽음값 + 2 mΩ), 개방 전압 6 V AC 이하
접지 본딩 전류 정확도 / 방식해당 없음해당 없음해당 없음3 ~ 8 A ±(1 % 읽음값 + 0.2 A) / 4선 방식
크기 (W×D×H)330 × 148 × 482 mm330 × 148 × 482 mm330 × 148 × 482 mm330 × 148 × 587 mm
무게최대 약 19 kg최대 약 19 kg최대 약 19 kg최대 약 27 kg

시리즈 공통 사양

항목사양
AC 출력 한계최대 500 VA (5 kV / 100 mA)
AC 내전압 정확도무부하 ±(설정값 1 % + 5 V)
AC 전류 범위0.001 ~ 100.0 mA
AC 전류 측정 정확도HI SET 1.11 mA 미만 ±(1.5 % 읽음값 + 30 counts), 이상 ±(1.5 % + 3 counts)
출력 파형 · 주파수정현파, 50/60 Hz 선택
전압 변동률±(읽음값 1 % + 5 V) (전부하 → 무부하)
스윕 기능시험 시간 동안 판독값 추이 표시
스윕 · 타이머 OFF 조건특수 수동(Special MANU) 모드에서만
후면 출력기본
타이머 정확도±(100 ppm + 20 ms)
자동 시험 메모리100 블록
디스플레이240 × 64 도트 매트릭스 LCD (백라이트)
GND 설정AC · DC ON/OFF, 절연 저항 · 접지 본딩 OFF 고정
AC 입력 전원100/120/220/230 V ±10 %, 50/60 Hz, 최대 1000 VA
보증2년 (액세서리 제외)

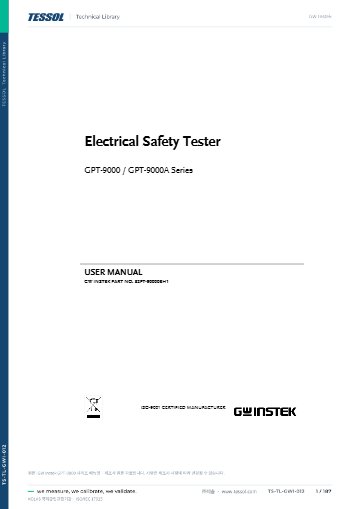

기본 구성퀵 스타트 가이드, 전원 코드, 사용 설명서, 인터록 키, 고전압 테스트 리드

활용 분야

출력이 큰 시료의
안전 시험

  • 대출력 전자 제품·부품 시험 — 500 VA 출력으로 정전용량이 큰 시료의 내전압을 시험합니다.
  • 절연 상태 추이 확인 — 스윕 그래프로 시간에 따른 절연 변화를 관찰합니다.
  • 접지 본딩이 필요한 장비 — 9904로 최대 32 A 접지 본딩 시험을 수행합니다.
  • 전류 변화 기록 — 시험 중 전류 변화를 그래프로 남겨 성적 자료로 사용합니다.
  • 다채널 시험 — 스캐너 박스 옵션으로 시험점을 늘립니다.

선택 가이드

필요한 시험별
권장 모델

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
AC 내전압만 시험할 때GPT-9901AAC 내전압 전용 모델입니다.
AC와 DC 내전압을 시험할 때GPT-9902ADC 내전압을 추가한 모델입니다.
내전압에 절연 저항 50 GΩ를 더할 때GPT-9903A0.001~50.00 GΩ 절연 저항을 추가합니다.
접지 본딩까지 모두 시험할 때GPT-99043.00~32.00 A AC 접지 본딩을 추가합니다.
출력 200 VA급이면 충분할 때GPT-9800 시리즈200 VA 출력의 경량 구성입니다.

구성·옵션

기본 구성과
옵션 액세서리

구분품목품번
구성품퀵 스타트 가이드 · 전원 코드 · 사용 설명서 · 인터록 키 · 고전압 테스트 리드해당 없음
옵션GPIB 카드해당 없음
옵션멀티플렉스 스캐너 박스 (8채널 고전압)GSB-01
옵션멀티플렉스 스캐너 박스 (6채널 고전압 · 2채널 접지 본딩)GSB-02
옵션랙 키트 (9904용)GRA-433
별매RS-232 · USB · GPIB 케이블GTL-232 · GTL-247 · GTL-248
별매고전압 테스트 피스톨 · 프로브GHT-113 · GHT-205
