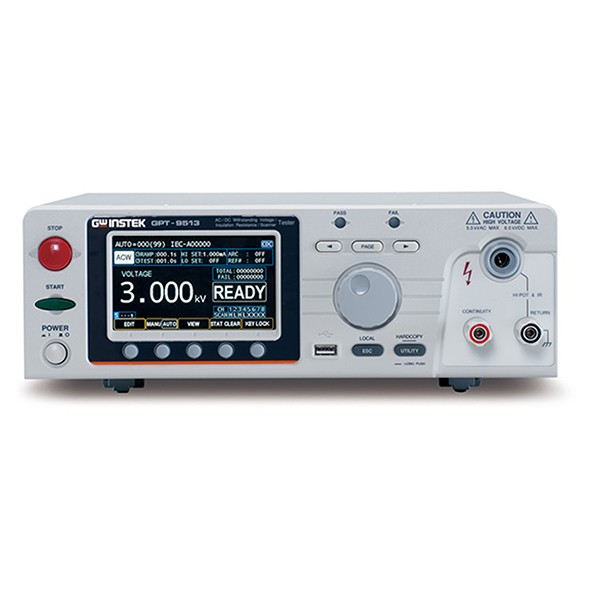

GW Instek 150VA 내전압 시험기, GPT-9500

MODEL: GPT-9500 시리즈
브랜드: GWINSTEK

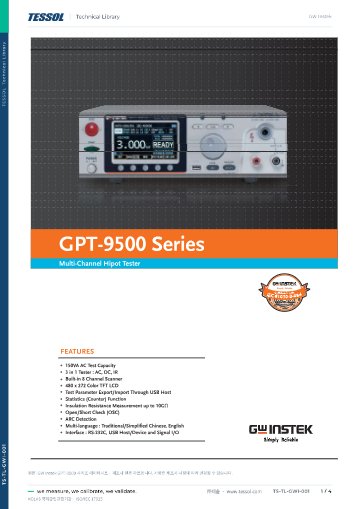

제품 자료: 데이터시트

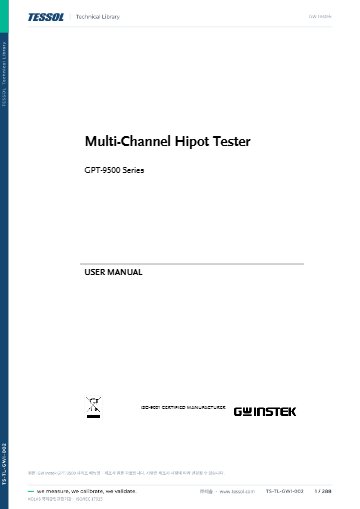

메뉴얼

종합 카달로그

제품문의 구매하기

단자 8개를 차례로 시험하는
스캐너 내장 안전 시험기

GW Instek GPT-9500 시리즈 안전 시험기

견적 받기

GW Instek GPT-9500 시리즈(GPT-9503·GPT-9513)는 AC 내전압, DC 내전압, 절연 저항을 시험하는 150 VA 3-in-1 안전 시험기(다채널 하이팟 테스터)입니다. 8채널 스캐너를 내장해 변압기와 권선 부품처럼 단자가 여러 개인 부품의 다점 시험에 사용합니다.

외부 스캐너 박스 없이 시험점 8개를 차례로 전환하고, 절연 저항은 10 GΩ까지 측정하며 100 mA DC 도통 시험으로 접속 상태를 확인합니다. 시험 파라미터는 USB 호스트로 내보내고 가져오며, (주)테솔이 국내에 공식 공급합니다.

5 kV

AC 내전압 최대

6 kV

DC 내전압 최대

8채널

내장 스캐너

10 GΩ

절연 저항 측정 최대

특징

외부 박스 없이
다점 시험을 수행

핵심 특징	현장에서 달라지는 점
3-in-1 시험	AC·DC 내전압과 절연 저항을 한 대로 시험해 시험대 구성이 간단해집니다.
내장 8채널 스캐너	외부 스캐너 박스 없이 시험점 8개를 차례로 시험하므로 다단자 부품의 시험 시간이 짧아집니다.
10 GΩ 절연 저항	고절연 부품도 최대 10 GΩ까지 측정해 판정 한계를 확보합니다.
개방·단락 검사(OSC)	시험 전에 접속 상태의 개방과 단락을 점검해 접촉 불량에 의한 오판을 줄입니다.
ARC 검출과 통계	시험 중 아크 발생을 감지하고 카운터로 시험 결과를 집계해 라인 양불 통계를 남깁니다.
4.3인치 컬러 LCD	480 × 272 화면에 시험 조건과 결과를 표시해 작업자가 설정을 바로 확인합니다.

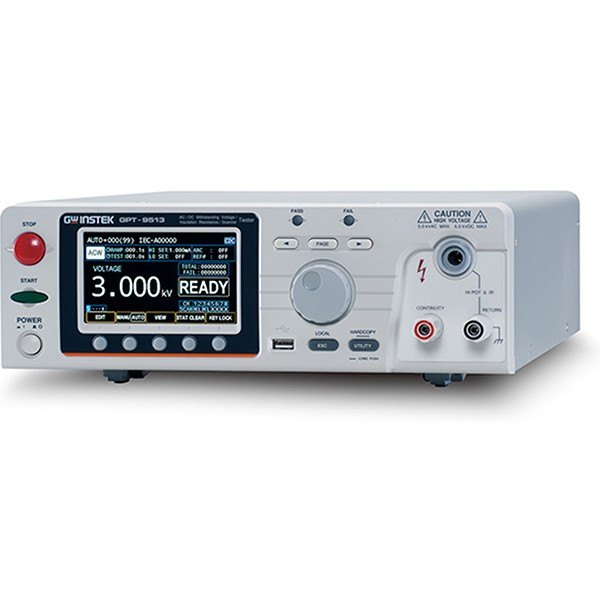

컬러 화면과 다이얼, 시험 단자가 있는 내전압 시험기 사선 모습

채널 운용

채널 설정과
모델별 용도

9513은 채널마다 H, L, X 중에서 지정해 변압기처럼 단자별 설정이 필요한 부품을 시험하고, 9503은 H와 X만 사용해 두 점 사이의 일반 내전압 시험에 적합합니다. 시험점을 바꿔 가며 같은 조건을 반복할 때 채널 전환이 자동으로 진행됩니다.

채널별로 H·L·X 지정

9513에서는 채널마다 H, L, X를 지정해 단자 조합을 만들고 순서대로 시험합니다. 조합표를 시험 지시서에 함께 남기면 교대 작업자도 같은 조건을 재현할 수 있습니다.

파라미터 관리

USB 호스트로
시험 조건 이관

시험 파라미터는 USB 호스트 포트로 내보내고 가져옵니다. 라인에 같은 시험기를 늘릴 때는 한 대의 조건을 USB 메모리로 복사하면 설정 시간이 줄어듭니다.

USB 메모리로 파라미터 복사

조건을 내보낼 때는 제품 모델명과 개정 번호를 파일 이름에 넣어 두세요. RS-232C, USB 장치 포트, 신호 I/O로는 상위 시스템과도 연결할 수 있습니다.

사용 방법

GPT-9500
USB 연결과 파라미터 관리

GPT-9500 시리즈는 후면 RS-232C와 USB 장치 포트로 PC나 상위 시스템에 연결하고, 전면 USB 호스트 포트로 시험 파라미터를 USB 메모리에 내보내고 가져옵니다. PC 쪽에서는 USB 드라이버와 GPT-95X3 LabVIEW 드라이버로 제어합니다.

소프트웨어·도구	하는 일
GPT-9500 Series USB Driver (for WIN7)	후면 USB 포트를 PC에서 인식
GPT-95X3 LabVIEW Driver	LabVIEW 2010 이상용, 2018 이상용 두 가지로 자동 시험 구성
전면 USB 호스트	시험 파라미터 내보내기·가져오기, 화면 저장, 펌웨어 업데이트

처음 연결하는 순서

순서	할 일
1	PC에 GPT-9500 Series USB Driver를 설치하세요.
2	USB 케이블(GTL-246)로 후면 USB B 포트와 PC를 연결하거나, RS-232C 케이블(GTL-236)로 후면 RS232 포트에 연결합니다.
3	UTILITY 메뉴의 인터페이스 설정에서 사용할 포트를 고르세요.
4	상태 표시줄에 RS232, USB-CDC, USB-TMC 가운데 선택한 아이콘이 표시되는지 확인합니다.
5	LabVIEW 드라이버로 시험 프로그램을 구성하고, 원격 명령에 오류가 있으면 화면에 ERROR 아이콘이 표시되니 오류를 읽어 원인을 확인하세요.
6	시험 조건을 다른 시험기로 옮길 때는 전면 USB 호스트 포트에 USB 메모리를 꽂고 파라미터를 내보내세요.

USB 메모리를 꽂은 상태에서 UTILITY/HARDCOPY 키를 1초 동안 누르면 화면을 저장합니다. USB 메모리가 인식되지 않으면 연결 불가 아이콘이 표시됩니다.

사양

모델 비교와
공통 사양

항목	GPT-9503	GPT-9513
채널 설정	H / X	H / L / X
용도	전자 부품·권선 부품 일반 시험	변압기처럼 단자별 설정이 필요한 부품
내장 스캐너	8채널	8채널

시리즈 공통 사양

항목	사양
AC 내전압	0.050 ~ 5.000 kV, 분해능 1 V, 최대 150 VA (5 kV / 30 mA), 전류 정확도 ±(1.5 % 읽음값 + 50 µA)
DC 내전압	0.050 ~ 6.000 kV, 최대 50 W (5 kV / 10 mA), 1 mA 미만 전류 정확도 ±(1 % 읽음값 + 1 µA)
절연 저항	0.050 ~ 1.000 kV DC, 0.1 MΩ ~ 10 GΩ, 500 ~ 1000 V ±(5 % 읽음값 + 1 % fs)(500 MΩ까지), ±(10 % + 1 % fs)(10 GΩ까지)
도통 시험	100 mA DC, ±(10 % 읽음값 + 2 Ω)
AC 출력 파형 · 주파수	정현파, 50/60 Hz 선택
AC 전류 측정	0.001 ~ 30.0 mA, 1 µA(9.999 mA 이하), 10 µA(10 mA 이상)
DC 전류 측정	0.001 ~ 10.00 mA
출력 임피던스 · 단락 전류 (절연 저항)	2 kΩ, 최대 10 mA
타이머	테스트 시간 CONT, 0.3 ~ 999.9초, 상승 0.1 ~ 999.9초, 하강·대기 OFF ~ 999.9초
타이머 정확도	±(100 ppm + 20 ms)
부가 기능	개방/단락 검사(OSC), ARC 검출, 통계(카운터), 파라미터 내보내기·가져오기
스캐너	내장 8채널
표시부	4.3인치 컬러 TFT LCD (480 × 272)
인터페이스	신호 I/O, RS-232C, USB 장치, USB 호스트
전원	AC 100 ~ 240 V, 최대 400 VA
크기 (W×D×H)	320 × 120 × 435 mm
무게	약 11 kg
설계 기준	IEC 61010-2-034에 맞춰 설계
기본 구성	전원 코드, 시험 리드 GHT-115 · GHT-116B · GHT-116R(8개)

활용 분야

다단자 부품의
시험 현장

변압기 단자 간 시험 — 9513의 H·L·X 설정으로 단자 조합별 내전압을 시험합니다.
전자·권선 부품 일반 시험 — 9503으로 두 점 사이의 내전압을 시험합니다.
생산 라인 반복 시험 — 시험점을 바꿔 가며 같은 조건으로 반복 시험합니다.
절연 저항과 도통 병행 검사 — 두 항목을 함께 판정해 품질 검사 시간을 줄입니다.

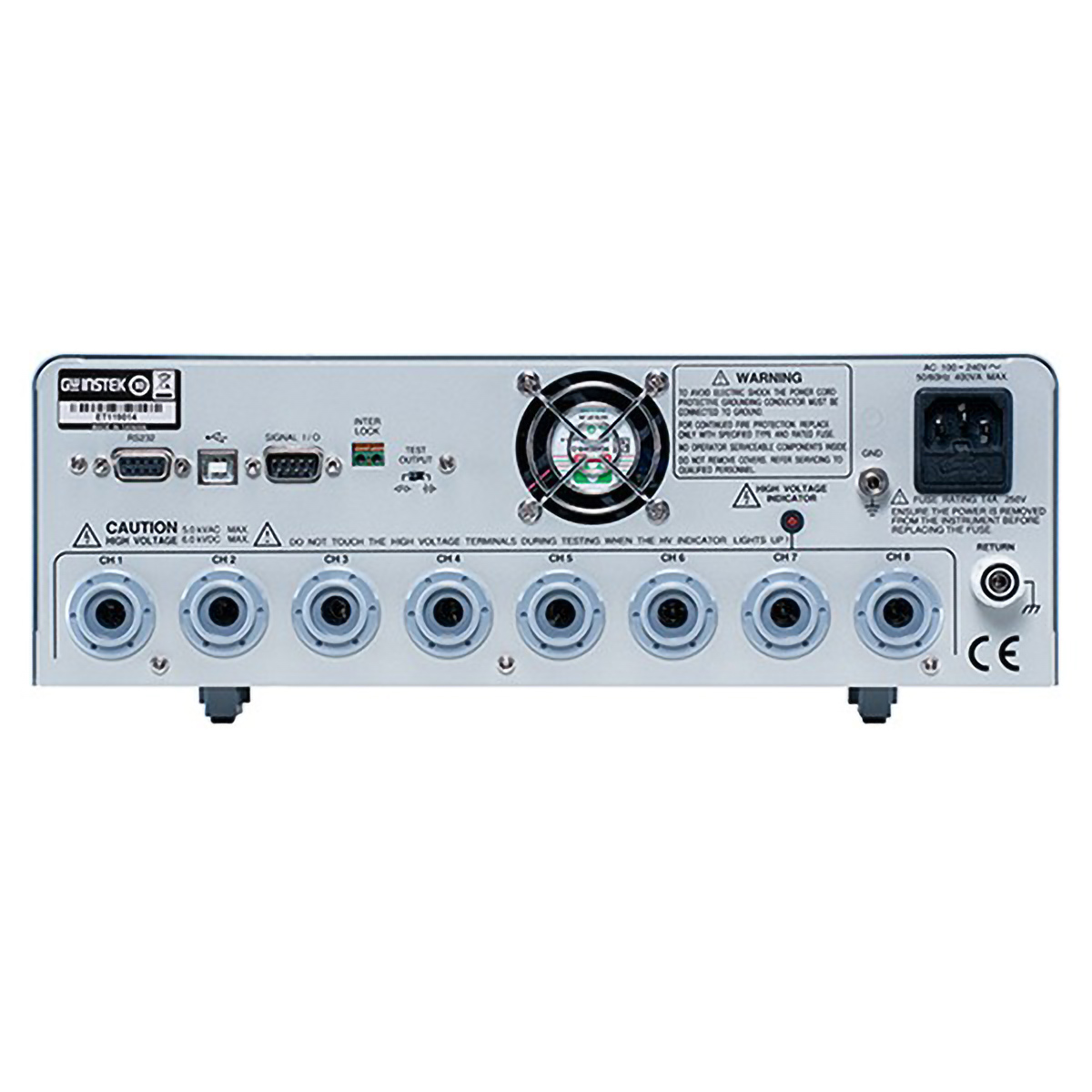

다채널 출력 단자와 냉각 팬이 있는 시험기 후면

선택 가이드

채널 설정별
권장 모델

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
단자마다 H·L·X 설정이 필요할 때	GPT-9513	채널마다 H, L, X 중에서 지정합니다.
두 점 사이 일반 내전압 시험일 때	GPT-9503	채널을 H 또는 X로 지정합니다.
접지 본딩 시험이 필요할 때	GCT-9040	이 시리즈는 접지 본딩 시험을 하지 않습니다.
출력이 더 큰 단일 채널 시험이 필요할 때	GPT-9900 시리즈	500 VA 출력에 스윕 그래프를 갖춥니다.

구성·옵션

기본 구성과
옵션 액세서리

구분	품번	내용
기본 구성	전원 코드 · GHT-115 · GHT-116B · GHT-116R	시험 리드 세트이며 GHT-116R은 8개
옵션	GTL-236	RS-232C 케이블, 약 2 m
옵션	GTL-246	USB 케이블 A-B 타입, 약 1.2 m
옵션	GHT-122 · GHT-123R	시험 리드
옵션	GRA-446	랙 키트

GPT-9500과 함께 보는
안전 시험 장비

GPT-9500 시리즈에 외부 스캐너 박스가 필요합니까?
아니요, 8채널 스캐너가 내장되어 있어 따로 박스를 연결하지 않습니다. 채널 수가 8개를 넘으면 시스템 구성을 상담하세요.
GPT-9513과 9503은 무엇이 다릅니까?
채널 설정이 다릅니다. 9513은 H·L·X, 9503은 H·X로 지정합니다.
GPT-9500 시리즈로 접지 본딩 시험도 할 수 있습니까?
아니요, AC·DC 내전압과 절연 저항, 100 mA 도통 시험을 수행합니다. 접지 본딩은 GCT-9040이나 GPT-9804를 사용하세요.
시험 파라미터를 PC로 옮길 수 있습니까?
네, USB 호스트로 파라미터를 내보내고 가져옵니다. 상위 시스템과는 RS-232C, USB 장치 포트, 신호 I/O로 연결합니다.
