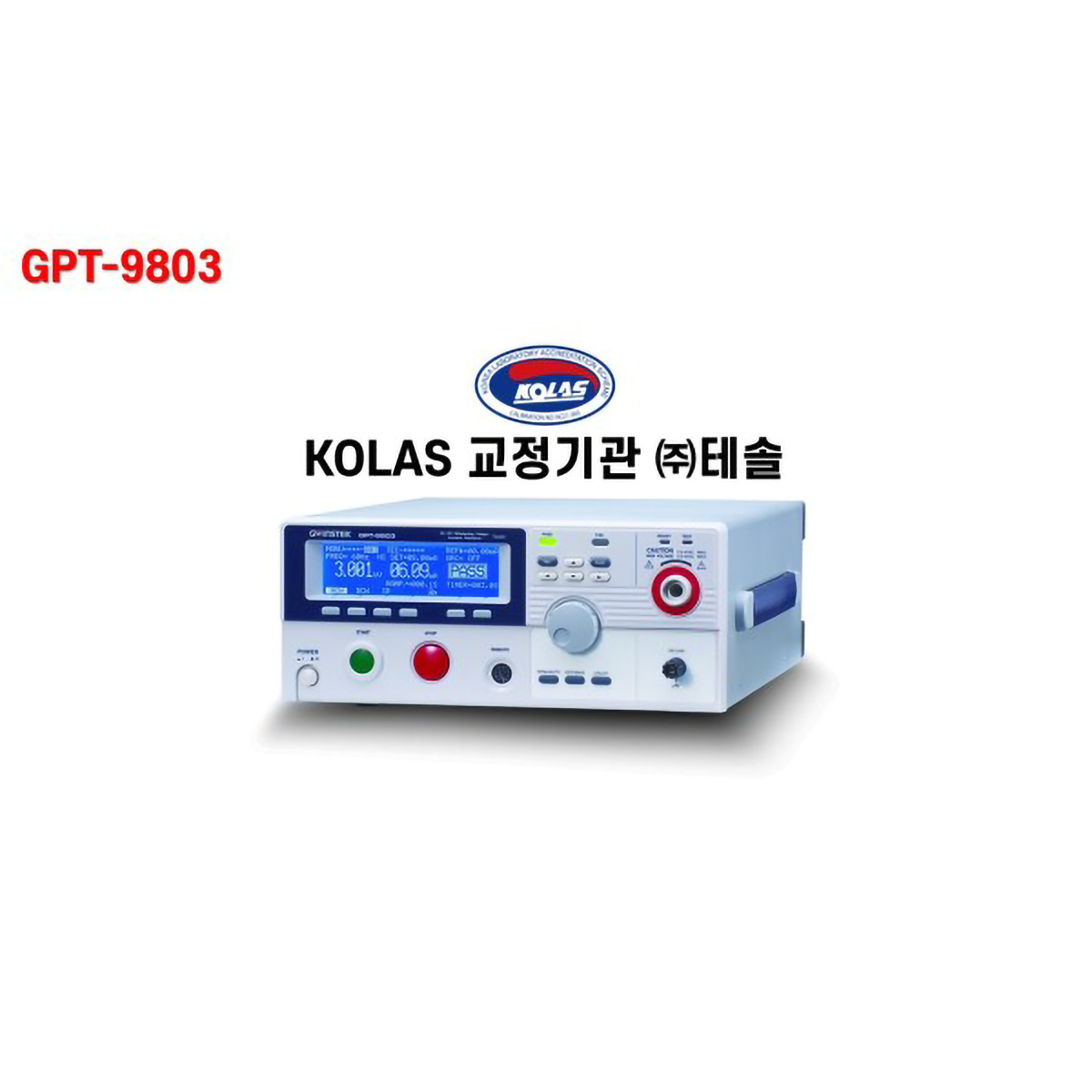

GW Instek GPT-9803은 AC 내전압, DC 내전압, 절연 저항을 한 대로 시험하는 200 VA 3-in-1 전기 안전 시험기(ACW·DCW·IR 하이팟 테스터)입니다. 전원 부품과 케이블, 전자 제품의 절연 내력 검사에 사용합니다.

AC는 0.050~5.000 kV, DC는 0.050~6.000 kV까지 출력하고 절연 저항은 50~1000 V DC로 1 MΩ에서 9500 MΩ까지 측정합니다. 접지 본딩 시험이 필요한 경우에만 GPT-9804나 GCT-9040을 따로 선택합니다. 이 3-in-1 모델은 (주)테솔이 국내에 공식 공급합니다.

5 kV

AC 내전압 최대 출력

6 kV

DC 내전압 최대 출력

9500 MΩ

절연 저항 측정 상한

200 ms

시험 후 자동 방전 시간

특징

내전압과 절연 저항을
한 번에 점검

핵심 특징현장에서 달라지는 점
3-in-1 구성AC·DC 내전압과 절연 저항을 한 대로 시험해 시험대 장비 수와 배선 교체를 줄입니다.
PWM 증폭기와 높은 효율입력 전원 변동의 영향을 줄이고 효율이 최대 약 98 %라 장시간 라인 운용에서도 내부 발열이 낮습니다.
영점 교차 출력사인파가 0을 지날 때 출력을 시작해 시험 시작 순간의 전압 튐을 줄입니다.
150 µs 출력 차단이상 전압이나 전류 한계에서 출력을 끊어 시험 대상을 보호합니다.
인터록 키키를 빼면 고전압 출력이 막혀 시험대를 비울 때 확실한 잠금 수단이 됩니다.
RS-232C·USB 원격 제어PC에서 제어하고 결과를 기록해 시험 성적 자료를 자동으로 남깁니다.

절연 저항 시험

시험 전압과
측정 범위 선택

절연 저항은 50~1000 V DC를 50 V 단위로 설정하고 시험 시간은 1~999.9초 범위에서 정합니다. 출력 임피던스가 600 kΩ이므로 대용량 시료에서는 측정값이 안정되기까지 시간이 걸립니다.

시험 전압을 시료 정격에 맞춰 설정

시료의 정격 전압에 맞는 시험 전압을 정하고 절연 저항 하한값을 판정 기준으로 입력하세요. 시험이 끝나면 200 ms 안에 시료가 자동으로 방전됩니다.

확장

스캐너 박스와
접지 본딩 시험 분리

이 모델은 접지 본딩 시험을 포함하지 않습니다. 접지 본딩이 필요하면 GPT-9804나 GCT-9040을 함께 구성하고, 다점 시험은 스캐너 박스 GSB-01(8채널) 또는 GSB-02(6채널 고전압, 2채널 접지 본딩)를 연결합니다.

스캐너 박스로 시험점 확장

스캐너 박스를 시험기와 시료 사이에 두고 채널을 전환하면 한 번의 연결로 여러 지점을 시험할 수 있습니다. GPIB 카드 GPT-9KG1을 추가하면 계측 시스템에 통합할 수 있습니다.

사용 방법

GPT-9803
RS-232C·USB 연결 순서

GPT-9803은 AC·DC 내전압과 절연 저항 시험을 RS-232C와 USB로 PC에서 제어하며, GPIB는 GPT-9KG1 카드로 추가합니다. PC software of GPT-9800/9900 Series로 시험 조건을 설정하고 결과를 기록합니다.

소프트웨어·도구하는 일
PC software of GPT-9800/9900 Series시험 조건 설정과 결과 기록
GPT-9000 Series, GCT-9040 USB DriverUSB 포트를 PC에서 인식
GPT-9800 + GSB-01/02 LabVIEW DriverLabVIEW에서 시험기와 스캐너 박스 제어
GPT-9KG1GPIB 카드(옵션)

처음 연결하는 순서

순서할 일
1PC에 GPT-9000 Series, GCT-9040 USB Driver와 PC 소프트웨어를 설치하세요.
2USB 케이블(GTL-247)이나 RS-232C 케이블(GTL-232)로 후면 포트와 PC를 연결합니다.
3Common Utility 메뉴의 INTR에서 사용할 인터페이스와 통신 속도를 정하세요.
4CTRL의 Start Ctrl에서 FRONT PANEL, SIGNAL I/O, REMOTE CONNECT 가운데 시험 시작 방식을 고릅니다.
5GPIB가 필요하면 전원을 끄고 전원 코드를 뺀 뒤 후면 커버를 열고 GPT-9KG1 카드를 슬롯 끝까지 밀어 넣으세요.

다점 시험으로 GSB-01·GSB-02를 붙일 때는 시험기 펌웨어가 V3.0 이상인지 먼저 확인하세요. 스캐너를 연결하면 시험기의 RS232 포트는 박스 연결에 쓰이므로 PC 제어는 USB로 합니다.

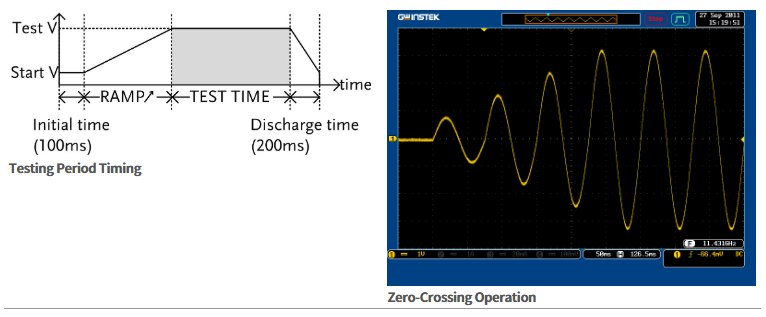

GWINSTEK GPT-9803 - 시험 시간 구간과 출력 파형을 보여 주는 그림
시험 시간 구간과 출력 파형을 보여 주는 그림

사양

3-in-1 시험기의
전체 사양

항목사양
시험 기능AC 내전압, DC 내전압, 절연 저항 (접지 본딩 없음)
AC 내전압0.050 ~ 5.000 kV, 최대 200 VA (5 kV / 40 mA)
DC 내전압0.050 ~ 6.000 kV, 최대 50 W (5 kV / 10 mA)
절연 저항50 ~ 1000 V DC, 1 MΩ ~ 9500 MΩ, 구간에 따라 ±(5 % 읽음값 + 1 count) 또는 ±(10 % + 1 count)
출력 전압 정확도무부하 ±(설정값 1 % + 5 V)
출력 파형 · 주파수정현파, 50/60 Hz 선택
AC 전류 측정0.001 ~ 40.0 mA, HI SET 1.11 mA 미만 ±(1.5 % 읽음값 + 30 counts)
DC 전류 측정0.001 ~ 10.0 mA
절연 저항 시험 시간1 ~ 999.9초
절연 저항 출력 임피던스600 kΩ
타이머램프업 0.1 ~ 999.9초, 시험 0.5 ~ 999.9초
타이머 정확도±(100 ppm + 20 ms)
메모리단일 블록 100개, 자동 블록 100개
디스플레이240 × 64 도트 매트릭스 LCD (백라이트)
인터페이스RS-232, USB, 신호 I/O (GPIB 옵션)
AC 입력 전원100/120/220/230 V ±10 %, 50/60 Hz, 최대 500 VA
GND 설정AC · DC ON/OFF, 절연 저항 OFF 고정
ARC 검출 · 윈도우 비교기지원
크기 (W×D×H)330 × 148 × 452 mm
무게최대 약 19 kg
기본 구성전원 코드, 인터록 키, 고전압 테스트 리드

활용 분야

내전압·절연 시험이
필요한 현장

  • 전자 제품 안전 규격 시험 — 출시 전 내전압과 절연 저항을 시험합니다.
  • 생산 라인 검사 — 내전압과 절연 저항을 제품마다 확인합니다.
  • 전원 부품·케이블 절연 검사 — 절연 상태를 정량 값으로 판정합니다.
  • 다채널 시험 — 스캐너 박스 옵션으로 시험점을 늘립니다.

선택 가이드

시리즈 안에서의
선택 기준

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
AC 내전압만 시험할 때GPT-9801AC 내전압 전용 모델입니다.
AC·DC 내전압을 시험할 때GPT-9802DC 내전압을 추가한 모델입니다.
AC·DC 내전압과 절연 저항을 시험할 때GPT-9803세 가지 시험을 한 대로 하는 3-in-1 모델입니다.
접지 본딩까지 한 대로 시험할 때GPT-98043.00~30.00 A AC 접지 본딩을 추가합니다.

구성·옵션

기본 구성과
옵션

구분품목품번
구성품전원 코드 · 인터록 키 · 고전압 테스트 리드해당 없음
옵션멀티플렉스 스캐너 박스 (8채널 고전압)GSB-01
옵션멀티플렉스 스캐너 박스 (6채널 고전압 · 2채널 접지 본딩)GSB-02
옵션GPIB 카드GPT-9KG1
별매RS-232 · USB · GPIB 케이블GTL-232 · GTL-247 · GTL-248
별매고전압 테스트 피스톨 · 프로브GHT-113 · GHT-205
