인체 모의 네트워크 12종으로
누설 전류를 재는 시험기

GW Instek GLC-10000 누설 전류 시험기

견적 받기

GW Instek GLC-10000은 인체 임피던스를 모의한 측정 네트워크로 누설 전류(Leakage Current, 접촉 전류)를 측정하는 누설 전류 시험기입니다. 의료 기기와 가전, IT 기기의 안전 시험에서 정상 조건과 단일 결함 조건을 나눠 시험합니다.

인체 모의 네트워크 12종을 한 대에 갖추어 시험 대상이 바뀔 때마다 외부 네트워크를 다시 조립할 필요가 없습니다. 최대 50 mA 범위의 전류는 7인치 터치 화면에서 곧바로 확인합니다. 이 누설 전류 시험기는 (주)테솔이 국내에 공식 공급합니다.

12종

인체 모의 네트워크

50 mA

누설 전류 측정 범위

20 A

후면 단자대 DUT 전류

1000개

측정 결과 저장

특징

네트워크 선택과
결과 관리 구성

핵심 특징현장에서 달라지는 점
12종 인체 모의 네트워크의료용과 일반 기기용 네트워크를 함께 갖추어 시험 대상별 네트워크 교체 작업이 필요 없습니다.
IEC 60601-1 네트워크IEC 60601-1:2020 3.2판 기준의 네트워크를 포함하여 의료 전기 기기의 누설 전류 시험에 대응합니다.
측정 옵션 20종이전 버전 규정에 맞춘 측정 옵션을 선택하여 기존 시험 절차와 같은 조건으로 재현합니다.
EXT 단자병렬 RC 임피던스 네트워크를 사용자가 구성하여 정해진 네트워크 외의 조건도 시험합니다.
MD OUT 단자오실로스코프에 연결하면 누설 전류 파형을 눈으로 확인하므로 순간적인 변동 원인을 추적합니다.
7인치 터치 화면설정 정보와 시험 결과를 한 화면에 표시해 설정 오류를 줄입니다.

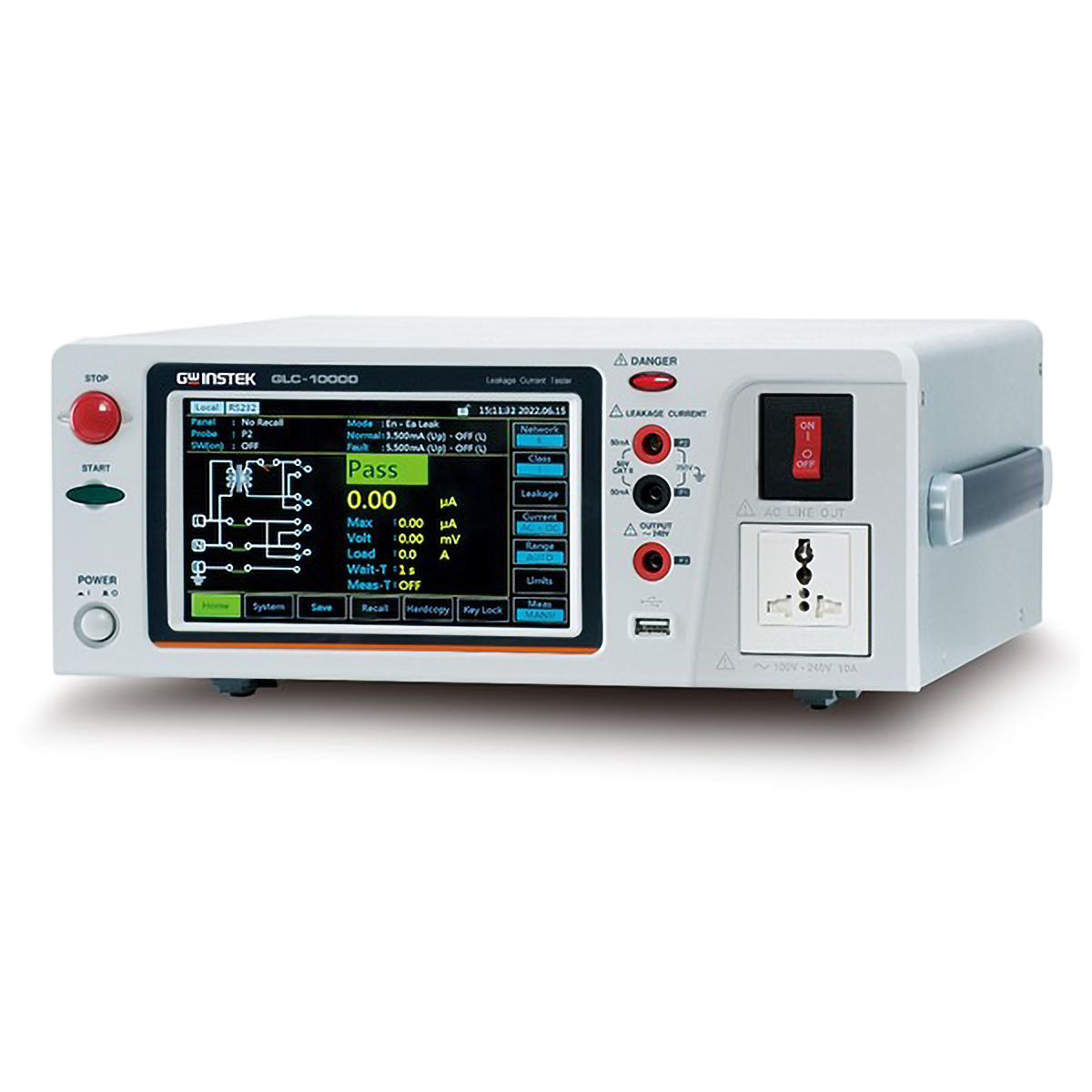

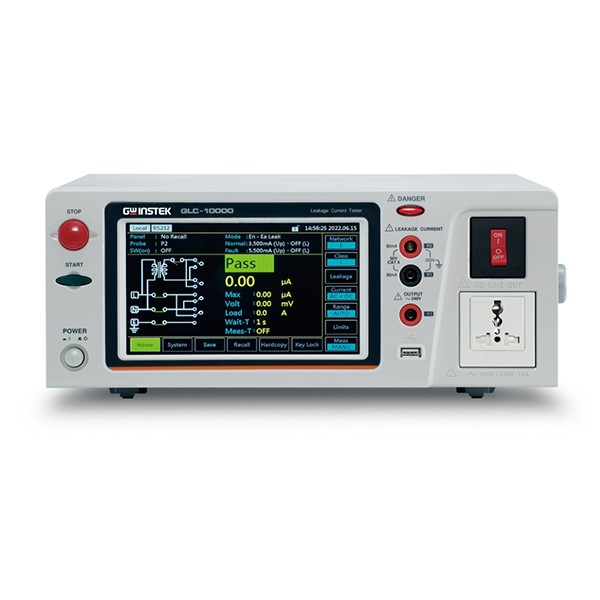

GWINSTEK GLC-10000 - 컬러 화면과 콘센트, 시험 단자가 있는 누설전류 시험기
컬러 화면과 콘센트, 시험 단자가 있는 누설전류 시험기

시험 구성

DUT 연결과
측정 조건 설정

시험 대상 기기의 전원은 전면 소켓에서 10 A, 후면 단자대에서 20 A까지 공급합니다. 소비 전류가 큰 의료 장비나 산업용 장비는 후면 단자대에 연결하고, 일반 가전과 IT 기기는 전면 소켓에 연결합니다.

정상 조건과 단일 결함 조건은 측정 중 전원 극성과 접지 연결을 바꿔 가며 시험합니다. 시험 조건은 파라미터 30세트로 저장해 같은 제품군을 반복 검사할 때 불러와 사용하고, 측정 결과는 1000개까지 보관합니다.

파형 확인과 결과 내보내기

MD OUT 단자를 오실로스코프에 연결하면 측정 네트워크를 통과한 파형을 관찰합니다. 측정 데이터와 화면 캡처는 USB 호스트 포트의 메모리로 저장하므로 시험 성적서에 첨부할 자료를 별도 PC 없이 확보합니다.

IEC 60601-1 같은 규격명은 네트워크의 설계 기준이며 시험 결과의 적합 판정은 사용자가 시험 대상의 요구 사항에 맞춰 수행합니다.

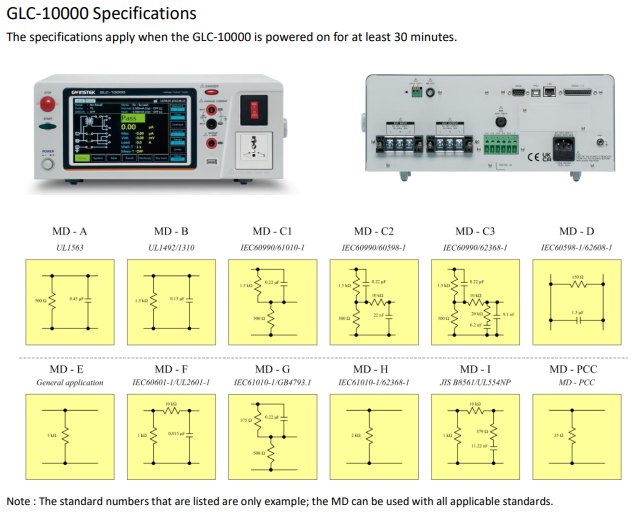

GWINSTEK GLC-10000 - 누설전류 시험기 전면 및 후면과 측정 회로 종류
누설전류 시험기 전면 및 후면과 측정 회로 종류

교정 연계

측정값의
신뢰성 관리

누설 전류 측정값은 안전 판정의 근거이므로 측정 회로의 정확도를 주기적으로 확인하세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

GLC-10000
원격 인터페이스와 USB 저장 순서

GLC-10000은 RS-232C, USB Device, LAN, 신호 I/O로 PC나 시험 시스템과 연결하고, 전면 USB Host 포트로 측정 데이터와 화면 캡처를 USB 메모리에 저장합니다. 전용 PC 소프트웨어 대신 LabVIEW 드라이버와 원격 명령으로 자동화합니다.

소프트웨어·도구하는 일
System → Interface 메뉴USB, RS-232C(9600 ~ 115200), LAN(DHCP, IP, 포트) 설정
System → USB-H 메뉴측정 데이터·패널 설정 내려받기(Download), 패널 설정 올리기(Upload)
Hardcopy화면 캡처를 USB 메모리의 GLC10000\PICTURE 폴더에 BMP로 저장
LabVIEW DriverLabVIEW 2016 이상에서 제어

처음 연결하는 순서

순서할 일
1USB로 연결할 때는 Type A–Type B 케이블을 후면 USB Device 포트와 PC에 연결하고 System → Interface에서 USB를 선택하세요.
2RS-232C로 연결할 때는 널 모뎀 케이블(GTL-232)을 쓰고 통신 속도를 PC와 같은 값(9600 ~ 115200)으로 맞춥니다.
3LAN으로 연결할 때는 Interface 메뉴에서 DHCP를 켜거나 IP 주소를 직접 입력하고 포트(기본 23)를 확인하세요.
4PC에서 *IDN?를 보내 GW INSTEK, GLC-10000, SN: xxxxxxxx, Vx.xx 형식의 응답과 화면 왼쪽 위 RMT 아이콘을 확인합니다.
5시험 결과를 PC 없이 남길 때는 전면 USB Host 포트에 USB 메모리를 꽂고 System → USB-H에서 Download를 실행하세요.

USB 메모리의 파일 이름은 8.3 형식이어야 하며 CSV, BMP, BIN 파일을 다룹니다. 원격 제어용 후면 USB Device 포트와 저장용 전면 USB Host 포트를 혼동하지 마세요.

사양

누설 전류 시험기
상세 기술 사양

항목사양
측정 네트워크의료 · 일반 기기용 인체 임피던스 모의 네트워크 12종 (IEC 60601-1:2020 3.2판 포함)
측정 옵션20종
누설 전류 범위최대 50 mA
DUT 전류전면 소켓 출력 최대 10 A · 후면 단자대 최대 20 A
화면7인치 TFT 터치
메모리파라미터 30세트 · 측정 결과 1000개
인터페이스RS-232C · USB 호스트/장치 · LAN · 신호 I/O (GPIB 옵션)
MD 단자사용자 정의 병렬 RC 네트워크용 외부 MD 단자대(EXT+/EXT-) · 오실로스코프용 MD OUT
USB 저장측정 데이터와 화면 캡처를 USB 호스트에 저장
모델 구분Universal · EU Type

활용 분야

의료·IT·가전
안전 시험 현장

  • 의료 전기 기기의 누설 전류 시험 — 의료용 네트워크로 환자 접촉 조건을 모의합니다.
  • IT 제품과 가전 기기의 접촉 전류 시험 — 일반 기기용 네트워크로 사용자 접촉 조건을 시험합니다.
  • 전기·전자 장비의 안전 규격 점검 — 정상 조건과 단일 결함 조건을 나눠 측정합니다.
  • 반복 검사 라인 — 저장한 파라미터 세트로 같은 조건의 시험을 되풀이합니다.

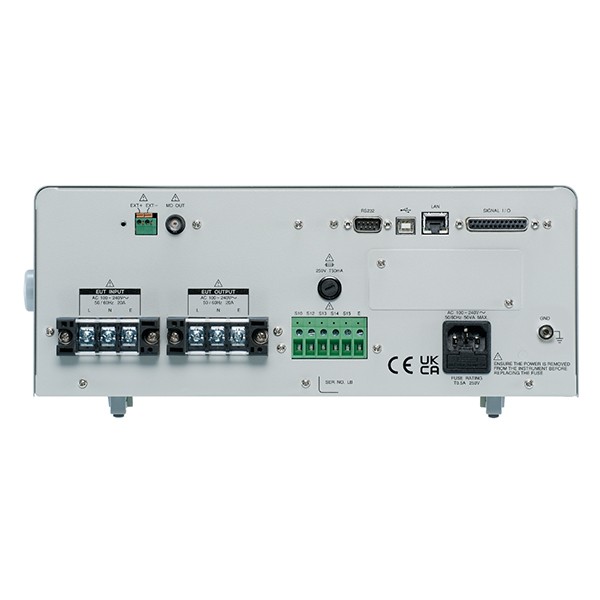

GWINSTEK GLC-10000 - 단자대와 통신 단자가 있는 시험기 후면
단자대와 통신 단자가 있는 시험기 후면

선택 가이드

연결 방식과
시험 전류별 선택

이럴 때 (현장 조건)권장 구성선택 이유
외부 장비와 GPIB로 연결할 때GPIB 카드 GLC-10KG1기본 인터페이스에 GPIB를 더합니다.
PC와 표준 방식으로 연결할 때RS-232C · USB · LAN기본 구성에 모두 포함되어 있습니다.
소비 전류가 큰 기기를 시험할 때후면 단자대전면 소켓보다 큰 전류를 공급합니다.

구성·옵션

기본 구성과
옵션 품목

구분품번내용
기본 구성GTL-207A × 2 · GLC-01 · GLC-02 · GLC-03 · GLC-04테스트 리드, 악어 클립, 포일 프로브, EUT 전원 코드, 입출력 단자 커버
기본 구성전원 코드본체 전원용
옵션 카드GLC-10KG1GPIB 카드
옵션 케이블GTL-232 · GTL-240 · GTL-246 · GTL-248RS-232C · USB(L형) · USB · GPIB 케이블
