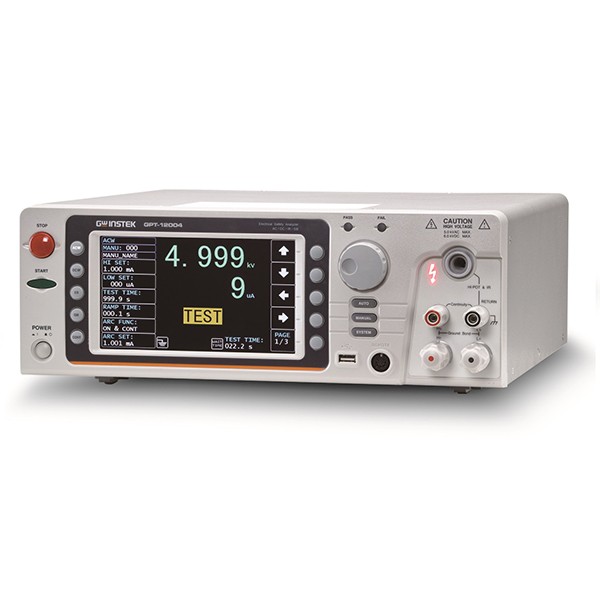

GW Instek 내전압시험기(하이팟 테스터) GPT-12001 / GPT-12002 / GPT-12003 / GPT-12004

MODEL: GPT-12001 / GPT-12002 / GPT-12003 / GPT-12004
브랜드: GWINSTEK
제품 자료: 종합 카달로그

종합 카달로그

제품문의 구매하기

누설이 큰 부하에도 전압을
유지하는 200 VA 안전 분석기

GW Instek GPT-12000 시리즈 안전 분석기

견적 받기

GW Instek GPT-12000 시리즈는 AC 내전압, DC 내전압, 절연저항, 접지 본딩을 시험하는 200 VA 안전 분석기(Safety Analyzer, Hipot Tester)입니다. GPT-12001·12002·12003·12004 네 모델로 기능이 나뉘어 있어 필요한 시험 항목에 맞춰 고릅니다.

AC 5 kV와 40 mA까지 출력하는 200 VA 용량으로 누설 전류가 큰 부하에서도 전압을 유지합니다. 7인치 화면에 시험 조건과 결과를 함께 표시해 판정 시간을 줄이며, 용량성 부하를 47 µF까지 측정하는 이 안전 분석기는 (주)테솔이 국내에 공식 공급합니다.

7인치

컬러 TFT 시험 화면

200 VA

AC 5 kV · 40 mA 출력

47 µF

용량성 부하 측정 상한

1200 V

절연저항 시험 전압 상한

특징

통계와 스윕으로
시험을 분석

핵심 특징	현장에서 달라지는 점

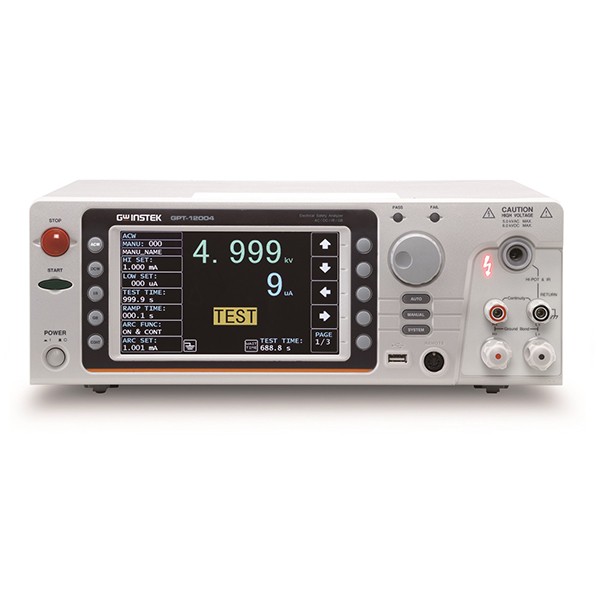

7인치 컬러 화면	시험 조건과 결과가 한 화면에 나란히 표시되어 시험 중 설정 확인을 위해 메뉴를 오갈 필요가 줄어듭니다.
스윕 시험	전압을 단계적으로 올리며 DUT의 특성 변화를 분석하므로 절연 파괴 직전의 거동까지 확인합니다.
통계 분석	시험 결과의 통계를 장비에서 직접 산출하여 로트별 편차를 별도 프로그램 없이 확인합니다.
자동 모드	시험 시나리오를 순서대로 실행하고 판정까지 마치므로 작업자 교대에 따른 시험 순서 차이가 없어집니다.
True RMS 전류 측정	실효값 방식으로 전류를 측정하여 파형이 일그러진 누설 전류도 정확하게 판정합니다.
47 µF 용량성 부하	필터 커패시터가 큰 전원부 제품도 충전 전류에 따른 오판정 없이 시험합니다.
옵션 카드	GPIB 카드와 LAN 카드를 옵션으로 장착하여 기존 검사 시스템에 연결합니다.

시험 설계

모델별 시험 항목과
인가 조건 구성

네 모델은 AC 내전압을 공통으로 갖추고, 상위 모델로 갈수록 DC 내전압, 절연저항, 접지 본딩이 추가되는 구조입니다. 제품 규격에서 요구하는 시험 항목만 확보하면 되므로 AC 내전압만 시험하는 라인은 12001, 접지 본딩까지 한 대로 끝내는 라인은 12004를 기준으로 삼습니다.

전압 인가 구간은 상승 시간 0.1–999.9 s, 유지 시간, 하강 시간 0.0–999.9 s, 대기 시간 0.0–999.9 s로 각각 설정합니다. 상승 시간을 길게 두면 용량성 부하의 충전 전류가 완만해져 순간 전류에 의한 오판정이 줄어듭니다.

시험 결과의 저장과 바코드 연동

단일 시험 100개와 자동 시험 100개 블록을 내부 메모리에 저장하고 USB로 전송합니다. 바코드 기능으로 제품별 시험 조건을 불러오므로 다품종 생산 라인에서 조건 선택 실수가 줄어듭니다. 설정은 내보내고 가져오는 방식으로 다른 장비에 복제합니다.

교정 연계

시험 전압과 전류의
신뢰성 관리

안전 시험은 합격 판정이 곧 출하 판정이므로 출력 전압과 전류 측정값의 정확도를 주기적으로 확인하세요. 교정이 필요하면 KOLAS 인정 범위 안에서 가능한지 (주)테솔이 확인한 뒤 일정과 함께 안내해 드립니다.

사용 방법

GPT-12000
인터페이스 설정과 PC 소프트웨어

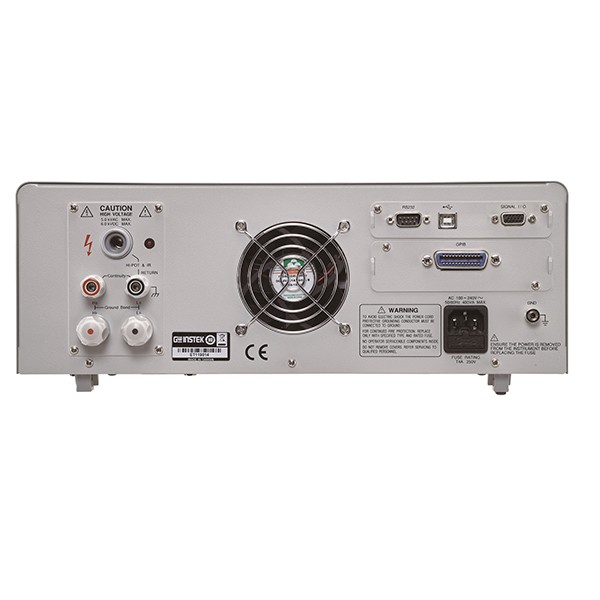

GPT-12000 시리즈는 RS-232C와 USB를 기본으로, GPIB나 LAN은 옵션 카드로 PC에 연결합니다. GPT-10000 Series PC Software와 LabVIEW 드라이버로 원격 시험을 구성하고, 전면 USB 호스트로 데이터와 로그를 USB 메모리에 옮깁니다.

소프트웨어·도구	하는 일
PC Software (GPT-10000 Series)	PC에서 시험 조건 설정과 원격 시험
USB Driver (GPT-12000, GPT-15000, GPT-15012)	후면 USB B 포트를 PC에서 인식
LabVIEW Driver (GPT-12000)	LabVIEW 2016 이상에서 자동 시험 구성
GPT-10KG1 · GPT-10KL1	GPIB 카드, LAN 카드(옵션)

처음 연결하는 순서

순서	할 일
1	PC에 USB Driver와 GPT-10000 Series PC Software를 설치하세요.
2	USB 케이블(GTL-246)로 후면 USB B 포트와 PC를 연결합니다. RS-232C는 GTL-232 케이블을 사용합니다.
3	시험기가 MANU 또는 AUTO 모드의 READY 상태일 때 SYSTEM을 누르고 UP/DOWN으로 INTERFACE에 커서를 옮긴 뒤 ENTER를 누르세요.
4	스크롤 휠로 RS-232, USB, GPIB, LAN 가운데 하나를 고르고, USB는 USB MODE를 CDC나 TMC로, RS-232는 Baud Rate를 PC와 같게 맞춥니다.
5	LAN 카드는 DHCP를 켜거나 IP Address·Subnet Mask·Gateway와 Socket Port를 입력한 뒤 SET을 누르고, LAN LINK 아이콘이 뜨는지 확인하세요.
6	EXIT로 설정 화면을 닫고 Control Settings의 Control By에서 시험 시작을 원격 제어로 할지 정합니다.

LAN 카드는 펌웨어 1.06 이상에서 활성화됩니다. 인터페이스 설정은 바꾸는 즉시 저장되므로, 연결이 안 되면 PC 쪽 통신 속도나 GPIB 주소(00~31)가 본체 설정과 같은지 먼저 확인하세요.

사양

모델별 시험 기능과
상세 기술 사양

항목	GPT-12001	GPT-12002	GPT-12003	GPT-12004
AC 내전압	지원	지원	지원	지원
DC 내전압	해당 없음	지원	지원	지원
절연저항 (50–1200 V)	해당 없음	해당 없음	지원	지원
접지 본딩 (32 A)	해당 없음	해당 없음	해당 없음	지원

시리즈 공통 사양

항목	사양
AC 내전압	0.050–5.000 kV · 1 V 분해능 · 최대 200 VA (5 kV / 40 mA) · 전류 1 µA–40.00 mA ±(1.5 % 읽음값 + 30 µA)
DC 내전압	0.050–6.000 kV · 최대 50 W (5 kV / 10 mA) · 전류 1 µA–10.00 mA
절연저항	50–1200 V · 500–1200 V 구간 최대 50.00 GΩ · ±(5 % 읽음값 + 1 count)(500 MΩ까지), ±10 %(9.999 GΩ까지), ±20 %(10–50 GΩ)
접지 본딩 (GPT-12004)	3.00–32.00 A · 1–650 mΩ · ±(1 % 읽음값 + 2 mΩ) · 개방 전압 8 V AC 이하
도통 시험	100 mA DC · 0.10–70.00 Ω · ±(10 % 읽음값 + 2 Ω)
출력 전압 파형	정현파
AC 전류 분해능	1 µA / 10 µA
DC 전류 분해능	0.1 µA / 1 µA / 10 µA
출력 임피던스 (절연저항)	2 kΩ
단락 전류 (절연저항)	최대 10 mA
상승 · 하강 · 대기 시간	상승 0.1–999.9 s · 하강 0.0–999.9 s · 대기 0.0–999.9 s
타이머 정확도	±(100 ppm + 20 ms)
전압 변동률 · 전압 미터 정확도	±(1 % 읽음값 + 5 V)
용량성 부하	47 µF까지
화면 · 메모리	7인치 컬러 LCD · 단일 100개 + 자동 100개 블록 · 내부와 USB 저장 · 바코드 기능
인터페이스	RS-232C · USB 호스트/장치 · 신호 I/O (GPIB 또는 LAN 옵션)
입력 전원	AC 100–240 V ±10 %, 50/60 Hz
전력 소비	최대 400 VA
치수 · 무게	380 × 148 × 436 mm · 약 11 kg (GPT-12001–12003)
설계 규격	IEC 61010-2-034 설계 기준

활용 분야

출하 시험과
부품 시험 현장

전기·전자 제품의 출하 시험 — 내전압과 절연저항을 항목별로 시험하고 판정합니다.
용량성 부하 부품의 시험 — 큰 용량의 필터 커패시터가 달린 전원부를 충전 전류에 흔들리지 않고 시험합니다.
시험 이력 관리가 필요한 생산 라인 — 통계 분석 기능으로 로트별 시험 결과의 추이를 관리합니다.
다품종 검사 현장 — 바코드로 제품별 시험 조건을 불러와 조건 선택 실수를 줄입니다.

선택 가이드

필요한 시험 항목별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
AC 내전압만 시험할 때	GPT-12001	AC 내전압 기능만 갖춘 기본 모델입니다.
DC 내전압까지 시험할 때	GPT-12002	AC 내전압에 DC 내전압이 추가됩니다.
절연저항까지 시험할 때	GPT-12003	절연저항(50–1200 V) 시험이 더해집니다.
접지 본딩까지 한 대로 시험할 때	GPT-12004	32 A 접지 본딩 시험이 포함된 최상위 구성입니다.

구성·옵션

기본 구성과
옵션 액세서리

구분	품번	내용
기본 구성	전원 코드 · 인터록 키 · GHT-119	GHT-119는 리모트 단자 케이블입니다.
기본 구성	GHT-115 · GTL-215	GHT-115는 GPT-12001–12003, GTL-215는 GPT-12004에 포함되는 테스트 리드입니다.
옵션 카드	GPT-10KG1 · GPT-10KL1	GPIB 카드, LAN 카드
옵션 액세서리	GHT-113 · GHT-117 · GHT-118 · GHT-122 · GHT-205	테스트 피스톨, 어댑터 박스, 프로브류
옵션 케이블	GTL-232 · GTL-246 · GTL-248 · GTL-264	RS-232 · USB · GPIB 케이블 등
옵션 랙	GRA-440	19인치 4U 랙 마운트 키트

GPT-12000과 함께 보는
안전 시험기

GPT-12000 시리즈는 GPT-9800 시리즈와 무엇이 다릅니까?
7인치 화면에 통계와 스윕 기능이 들어 있고 47 µF 용량성 부하를 측정하는 점이 다릅니다. 시험 결과를 장비에서 분석해야 하는 라인이라면 이 시리즈가 맞습니다.
GPT-12000은 바코드로 시험 조건을 불러올 수 있습니까?
네, 가능합니다. 바코드 기능으로 제품별 시험 조건을 선택하므로 다품종 라인에서 조건 선택 실수가 줄어듭니다.
GPT-12000을 LAN이나 GPIB로 연결할 수 있습니까?
네, 옵션 카드로 연결할 수 있습니다. LAN은 GPT-10KL1, GPIB는 GPT-10KG1을 장착하며 RS-232C와 USB는 기본으로 들어 있습니다.
접지 본딩은 어느 모델에서 시험합니까?
GPT-12004입니다. 다른 세 모델에는 접지 본딩 기능이 없으므로 별도 접지 본딩 시험기와 조합해야 합니다.
GPT-12000을 랙에 설치할 수 있습니까?
네, 옵션 GRA-440 랙 마운트 키트로 19인치 4U 랙에 설치할 수 있습니다. 자동 검사 시스템에 넣을 때 함께 선정하세요.
