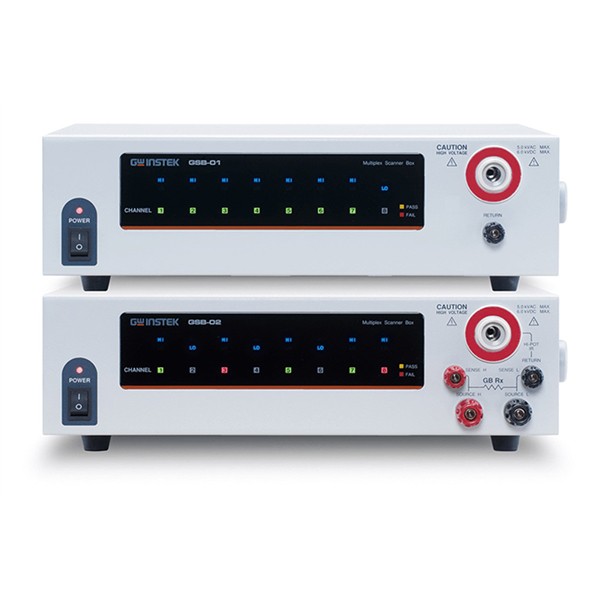

GW Instek GSB-01 · GSB-02 스캐너 박스

견적 받기

GW Instek GSB-01과 GSB-02는 GPT-9800·9900 시리즈 안전 시험기의 출력을 여러 시험점으로 나누는 스캐너 박스(Scanner Box)입니다. 한 번의 연결로 단자가 여러 개인 제품의 모든 시험점을 순서대로 시험합니다. GSB-01은 고전압 8채널, GSB-02는 고전압 6채널과 접지 본딩 2채널입니다.

시험기 한 대에 최대 4대를 데이지 체인으로 연결하면 채널이 32개까지 늘어나 리드를 옮겨 꽂을 필요가 없습니다. 채널마다 HI, LO, X를 따로 설정해 단자 조합별 시험 조건을 나눕니다. 이 스캐너 박스는 (주)테솔이 국내에 공식 공급합니다.

8채널

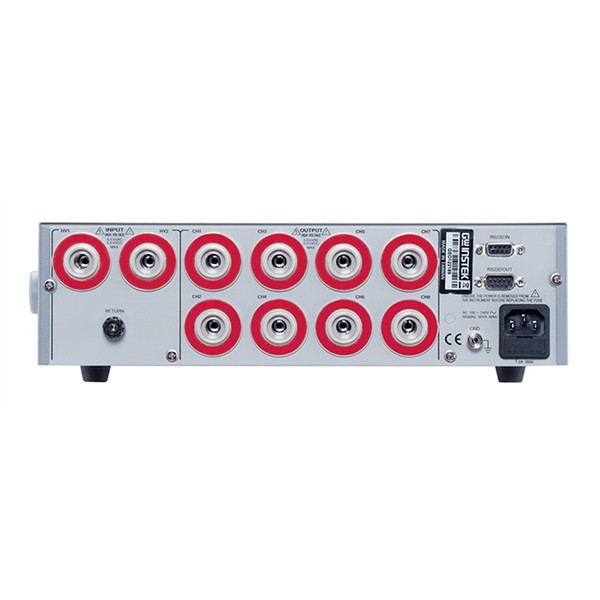

GSB-01 고전압

6 + 2채널

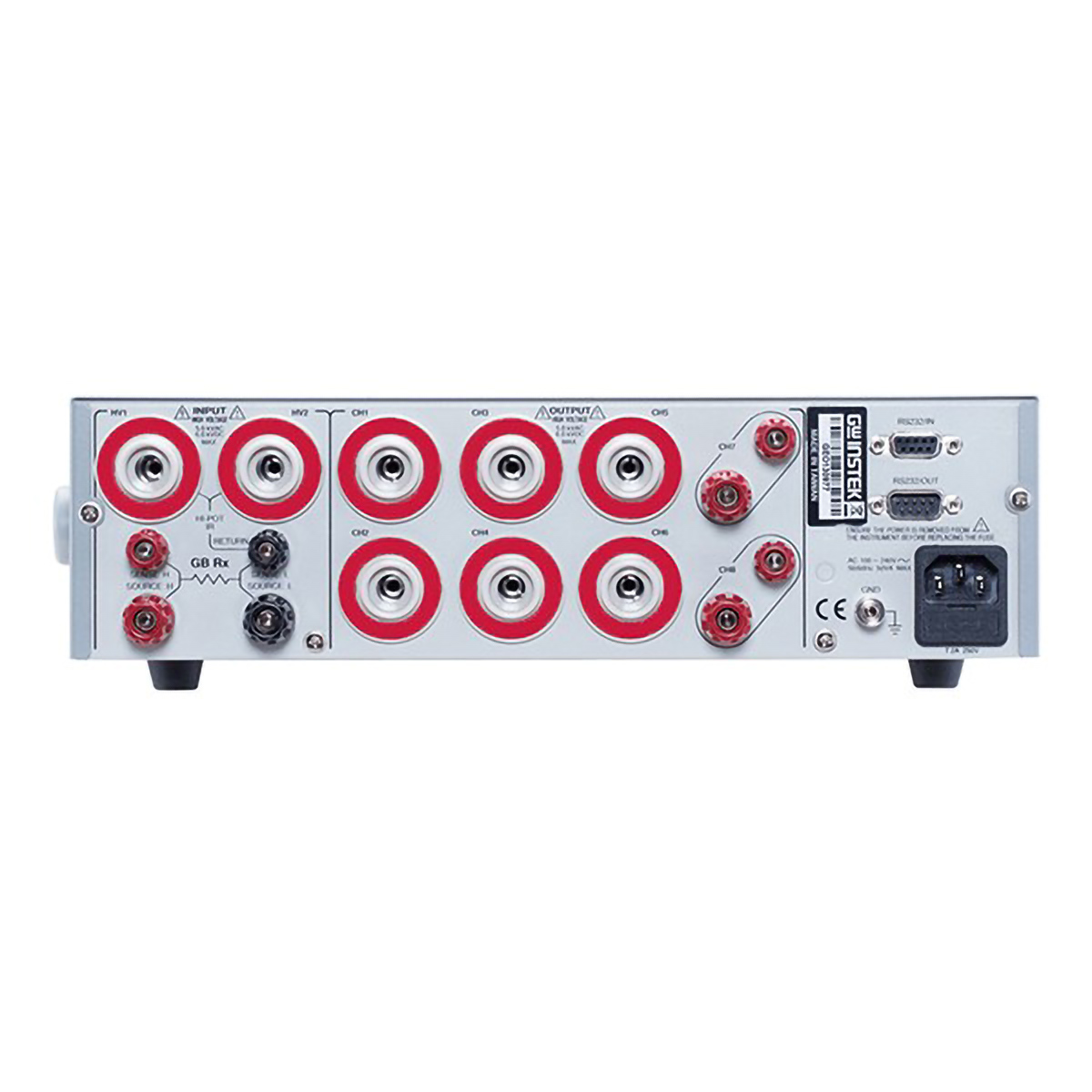

GSB-02 고전압 + 접지 본딩

32채널

4대 연결 시 최대

40 A

GSB-02 접지 본딩 정격

특징

다점 시험을 위한
채널 구성

핵심 특징현장에서 달라지는 점
채널별 HI·LO·X 설정단자마다 고전압, 리턴, 개방 상태를 지정하여 단자 조합이 많은 제품도 리드를 옮기지 않고 시험합니다.
32채널 확장시험기 한 대에 4대까지 이어 시험점이 많은 변압기나 커넥터류를 한 번의 연결로 시험합니다.
고강도 LED채널 번호와 상태, 판정을 LED로 표시하여 불량 단자를 바로 식별할 수 있습니다.
접지 본딩 채널GSB-02는 접지 본딩 2채널을 더해 40 A AC 정격으로 접지 경로를 시험합니다.
고전압 정격AC 5 kV, DC 6 kV 고전압 채널을 지원하므로 GPT 시리즈의 출력 전압을 그대로 인가합니다.
모델별 리드 세트모델에 맞는 고전압 리드가 구성품에 포함되어 있어 별도 선정 부담이 적습니다.

채널 설계

채널 설정과
연결 방식

각 채널은 시험기 설정이나 USB·GPIB 명령으로 HI, LO, X 중 하나로 정합니다. 단자 A에 고전압을 걸고 나머지 단자를 리턴으로 묶는 식의 조합을 시험 단계별로 바꿔 가며 실행합니다.

스캐너 박스와 시험기는 RS-232C로 연결하며 같은 박스를 최대 4대까지 데이지 체인으로 잇습니다. 다점 시험은 시험점마다 리드를 옮기는 시간이 들기 때문에 채널 수를 늘리면 검사 시간이 짧아집니다.

모델별 고전압 리드 세트

구성품의 고전압 배선 리드는 모델마다 다르게 구성됩니다. 채널 수만큼의 리드를 정돈해 두면 시험점 연결 순서를 지그에 맞춰 고정하고 반복 검사에서 결선 실수를 줄입니다.

사용 방법

GSB-01 · GSB-02
연결 방법과 채널 설정 명령

GSB-01과 GSB-02는 GPT-9800·9900 시리즈 시험기의 RS232 포트에 연결하고, 시험기 전면 패널이나 PC에서 보내는 원격 명령으로 채널마다 HI, LO, X를 정합니다. LabVIEW에서는 GPT-9800 + GSB-01/02 LabVIEW Driver로 시험기와 함께 제어합니다.

소프트웨어·도구하는 일
시험기 전면 Scanner Configuration 화면채널별 H·L·X 설정과 스캐너로 전송
GSB 원격 명령PC에서 채널 설정, 박스 확인, 채널별 결과 조회
GPT-9800 + GSB-01/02 LabVIEW DriverLabVIEW 2011 이상(또는 8.5 전용)에서 제어

처음 연결하는 순서

순서할 일
1시험기 전원을 끄고 GHT-108 리드로 시험기 HIGH VOLTAGE·RETURN을 1번 박스의 같은 단자에 연결하세요. GSB-02의 접지 본딩 채널은 GHT-109 리드로 SOURCE H·L, SENSE H·L을 잇습니다.
2GTL-235 케이블로 시험기 RS232 포트를 1번 박스 RS232/IN에, 1번 박스 RS232/OUT을 다음 박스 RS232/IN에 연결합니다.
3시험기 VIEW 상태에서 EDIT/SAVE를 누르고 PAGE로 Scanner Configuration 화면을 여세요.
4화살표 키로 채널과 박스를 고르고 스크롤 휠로 H, L, X를 정합니다.
5SEND를 눌러 설정을 스캐너 박스로 보내고 시험을 시작하세요.

GSB 채널 설정 명령 예시

명령하는 일
GSB:SCAN?연결된 박스의 모델과 순서 조회(예: >01,02,XX,XX)
GSB1: HI SFF000000MANU 1 시험에서 1번 박스 CH1~CH8을 HI로 설정
GSB1: LOW S80000000MANU 1 시험에서 1번 박스 CH1을 LOW(리턴)로 설정
GSB1:CHAN?MANU 1 시험의 박스별 채널 설정 조회
GSB1:MEAS?시험 후 채널별 결과(P·F·X) 조회
GSB:CLR스캐너 설정과 결과 지우기

HI·LOW 값은 S 뒤에 박스 4대분 16진수 8자리로, 박스마다 2자리입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

스캐너 박스를 쓰려면 GPT-9800은 펌웨어 V3.0 이상, GPT-9900은 V2.0 이상이어야 합니다. INIT 키를 누르면 모든 채널이 X로 돌아가며, GSB-02의 7·8번 접지 본딩 채널은 H나 X로만 설정합니다.

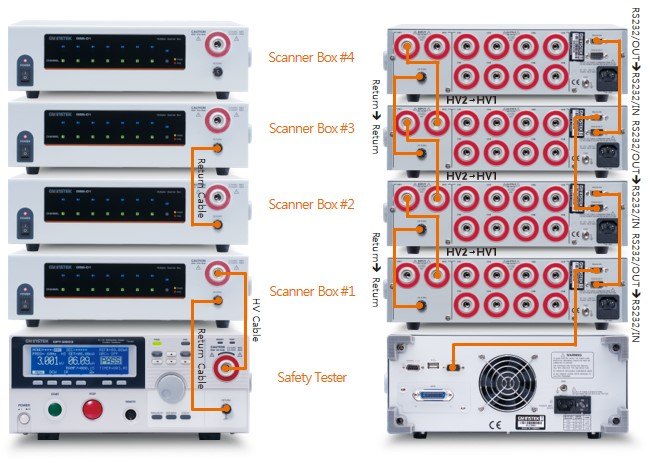

GWINSTEK GSB-01/02 - 시험기와 스캐너 박스를 쌓아 연결한 구성 모습
시험기와 스캐너 박스를 쌓아 연결한 구성 모습

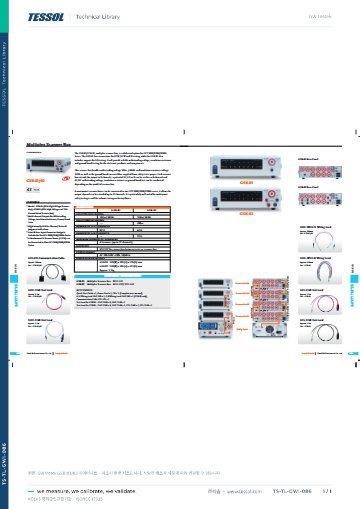

사양

스캐너 박스의
전체 기술 사양

항목사양
GSB-01고전압 8채널
GSB-02고전압 6채널 + 접지 본딩 2채널
정격5 kV AC / 6 kV DC · 절연 시험 1 kV DC · GSB-02 접지 본딩 최대 40 A AC
연결시험기당 최대 4대 데이지 체인 (최대 32채널) · 시험기와 RS-232C
채널 상태채널마다 HI · LO · X · 시험기 또는 USB/GPIB 명령으로 설정
채널 표시고강도 LED로 채널·상태·판정 표시
적용 시험기GPT-9800 · 9900 시리즈
전원AC 100–240 V ±10 %, 50/60 Hz
치수GSB-01 330 × 101 × 399 mm · GSB-02 330 × 101 × 413 mm
무게약 5.5 kg

활용 분야

다점 시험이
필요한 현장

  • 단자가 여러 개인 제품의 생산 검사 — 시험점을 차례로 전환하며 시험합니다.
  • 변압기와 권선 부품 — 단자별 내전압 시험을 리드 교체 없이 진행합니다.
  • 접지 본딩 점검이 필요한 가전과 산업 장비 — GSB-02의 접지 본딩 채널로 접지 경로를 시험합니다.
  • 대량 검사 라인 — 시험점이 많은 제품의 검사 시간을 줄입니다.

선택 가이드

채널 구성별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
고전압 채널만 늘릴 때GSB-01고전압 8채널 스캐너입니다.
접지 본딩 채널도 필요할 때GSB-02고전압 6채널과 접지 본딩 2채널로 구성됩니다.
시험점이 8개를 넘을 때최대 4대 데이지 체인시험기 한 대에 연결하여 32채널까지 확장합니다.

구성·옵션

기본 구성과
추가 품목

구분품번내용
기본 구성전원 코드 · GHT-108 · GTL-235고전압 배선 리드와 통신 케이블
GSB-02 추가GHT-109리드 1개 추가
옵션GHT-123R · GRA-438고전압 리드, 19인치 2U 랙 마운트

관련 제품

GSB-01·GSB-02와 함께 보는
안전 시험기
