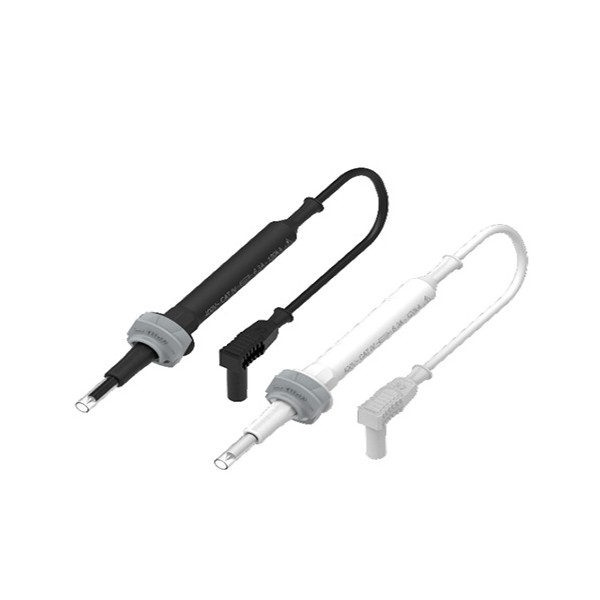

Electro-PJP CPI-TestKit-385A 테스트 리드 키트

Name: Electro-PJP CPI-TestKit-385A 테스트 리드 키트
Brand: ELECTRO-PJP
SKU: 1602046765

설치된 절연감시장치를
분리 없이 점검하는 키트

Electro-PJP CPI-TestKit-385A 절연감시장치 점검 키트

Electro-PJP의 CPI-TestKit-385A는 IT 접지 계통에 설치된 절연감시장치(IMD)의 정상 동작을 점검하는 키트입니다. 385·770·3500·85500 Ω 네 가지 시험 저항을 갖춘 시험 박스와 IP2X 퓨즈 프로브로 구성됩니다.

설치된 감시장치를 분리하지 않고 정해진 저항값으로 동작을 확인할 수 있어, 설비 유지보수나 장치 교체 전후에 감시 기능이 정상인지 바로 알 수 있습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

시험 저항 네 가지

터치 보호 퓨즈 프로브

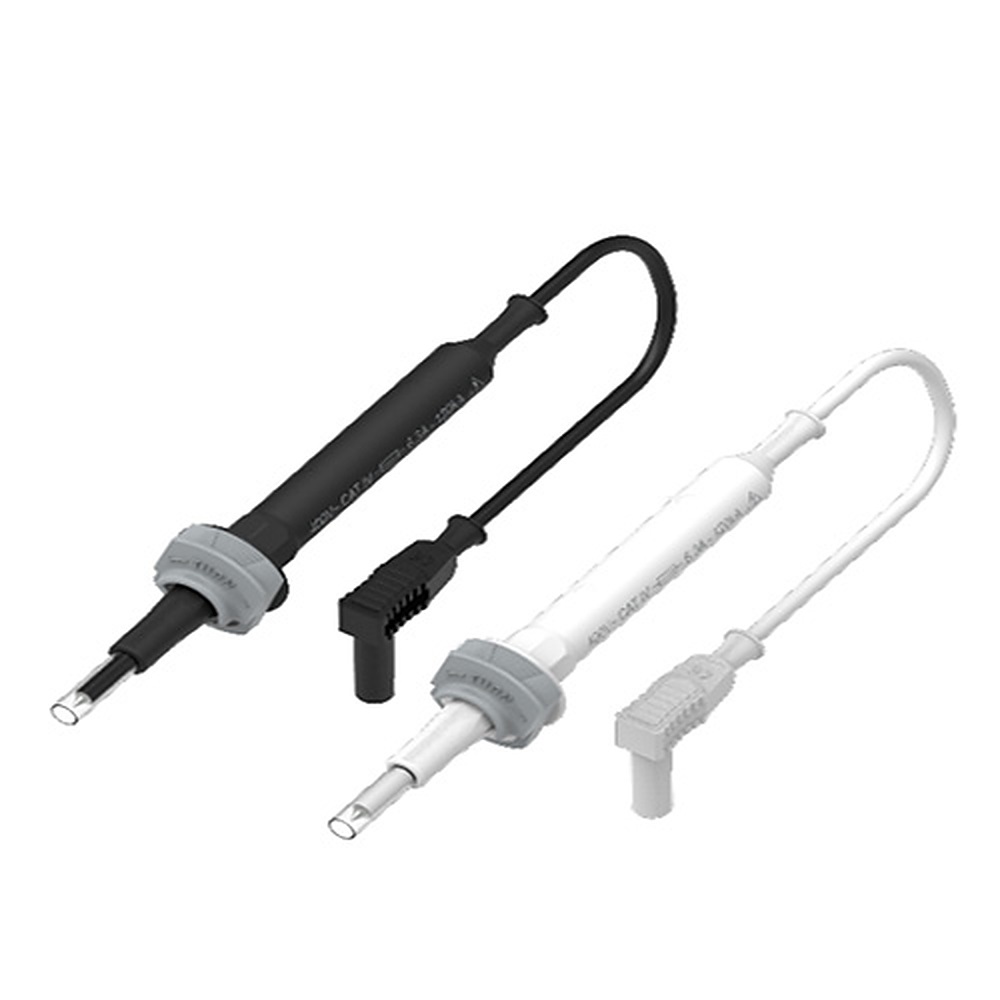

키트에 포함된 프로브

함께 제공되는 검증서

핵심 특징	현장에서 달라지는 점
IMD 동작 점검	IT 접지 계통의 절연감시장치가 정상 동작하는지 정해진 저항값으로 확인합니다.
시험 저항 네 가지	385·770·3500·85500 Ω으로 감시장치의 동작을 단계별로 점검합니다.
IP2X 퓨즈 프로브	터치 보호 구조의 퓨즈 프로브라 충전부 근처 작업에서 손이 닿을 위험을 줄입니다.
시험 박스 일체 구성	프로브와 시험 박스가 한 세트이므로 점검 도구를 따로 갖출 필요가 없습니다.
검증서 포함	키트에 검증서 1부가 들어 있어 점검 도구의 근거 서류를 함께 보관합니다.

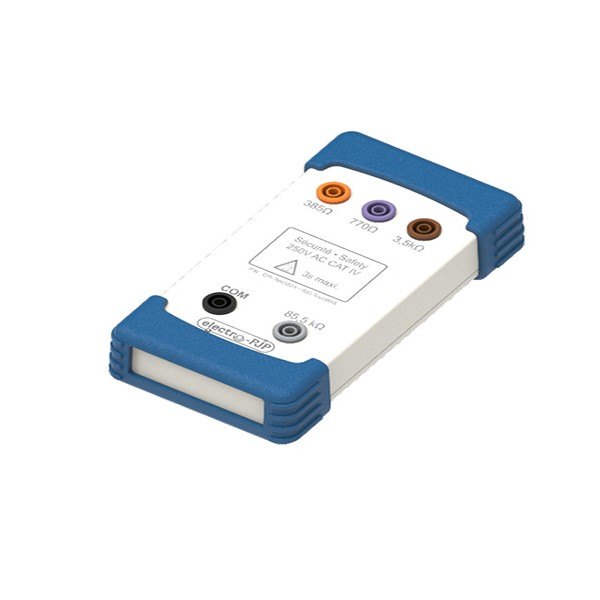

파란 고무 보호대와 입력 단자가 있는 휴대용 박스

IT 접지 계통은 첫 번째 지락이 생겨도 바로 차단하지 않고 절연 상태를 감시하며 운전을 이어 가므로, 감시장치가 동작하지 않으면 절연 저하를 알아차리지 못합니다. 그래서 정기 유지보수와 감시장치 교체 전후에는 동작 점검을 포함하세요.

시험 박스에는 385, 770, 3500, 85500 Ω의 시험 저항이 있습니다. 감시장치의 경보 설정값이 속한 구간에 맞춰 저항을 고르세요. 프로브는 IP2X 퓨즈 프로브 두 개를 사용합니다.

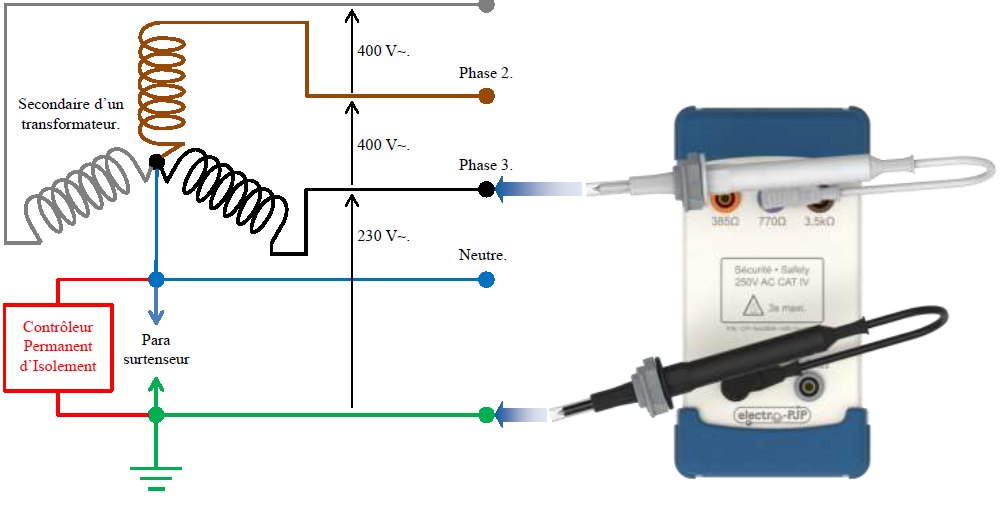

변압기 회로에 측정 모듈을 연결하는 접속 구성도

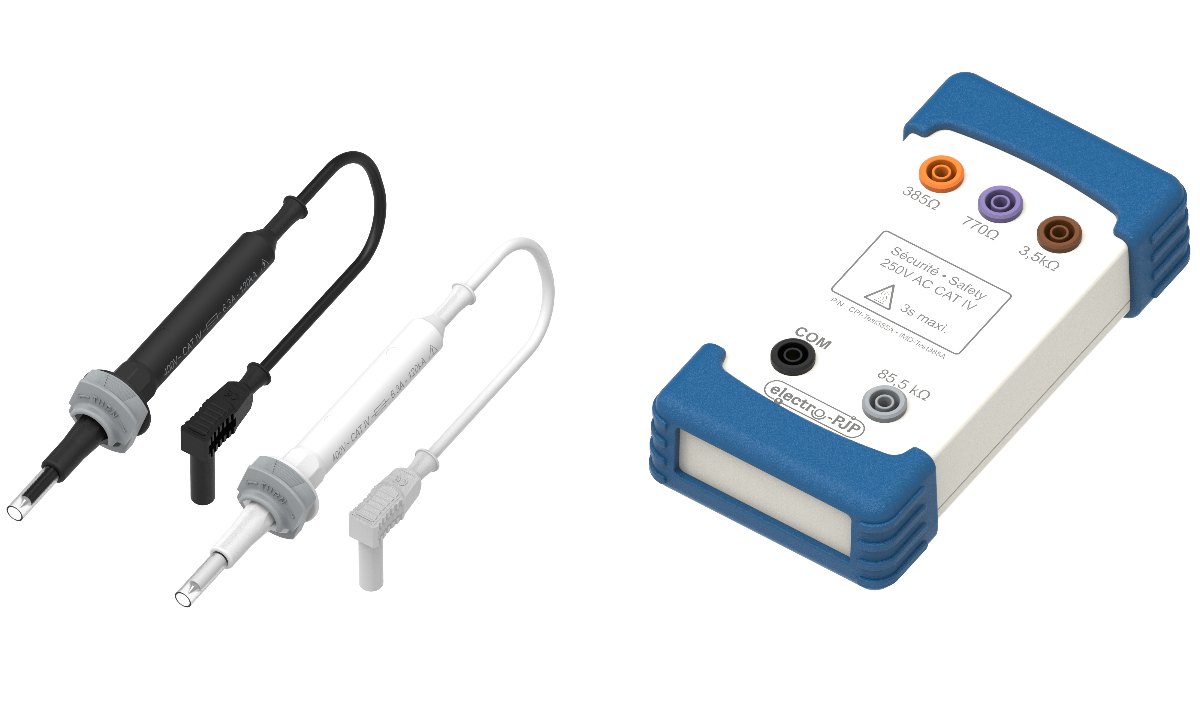

테스트 리드와 절연 안전 모듈로 구성된 테스트 키트

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
IT 접지 계통의 감시장치 동작을 점검할 때	CPI-TestKit-385A	시험 저항 네 가지와 IP2X 퓨즈 프로브가 한 세트라 IMD 점검을 바로 시작할 수 있습니다.
미터와 측정 지점을 잇는 리드가 필요할 때	KIT 2350	1000 V CAT III Ø4 mm 안전 바나나 리드입니다.
작은 단자를 팁으로 찍어 측정할 때	KIT 11310	Ø2 mm 테스트 팁과 Ø4 mm 바나나 리드입니다.

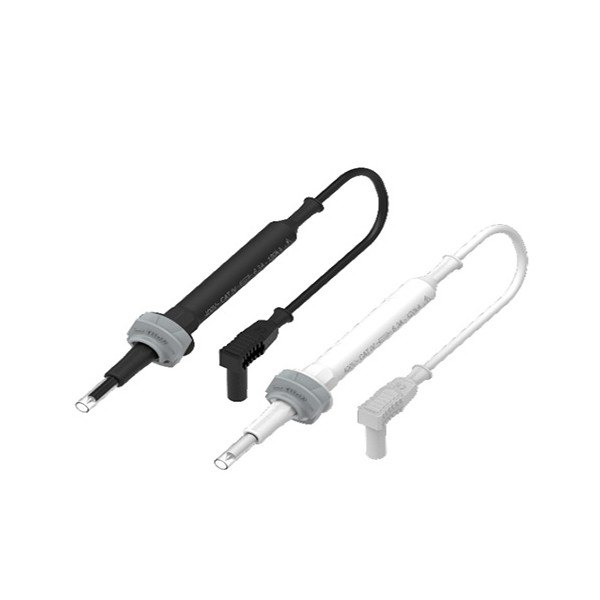

검정과 흰색 테스트 프로브 리드 한 쌍

CPI-TestKit-385A는 어떤 계통의 감시장치에 사용합니까?
IT 접지 계통에 설치된 절연감시장치(IMD)를 점검하는 키트입니다. 점검할 감시장치의 모델과 설정값을 알려 주세요.
CPI-TestKit-385A 구성품에는 무엇이 들어 있습니까?
IP2X 퓨즈 프로브 2개, IMD 시험 박스 1개, 검증서 1부입니다. 추가 구성은 견적 상담 때 안내해 드립니다.
시험 저항은 몇 가지입니까?
네 가지로 385, 770, 3500, 85500 Ω입니다. 감시장치의 설정 구간에 맞는 저항을 고르세요.
감시장치를 교체할 때도 사용할 수 있습니까?
네, 교체 전후에 같은 저항값으로 동작을 비교할 수 있습니다. 점검 절차는 감시장치의 사용 설명서를 따르세요.
