Electro-PJP KIT 6800-12 SMD 측정키트-Large

Name: Electro-PJP KIT 6800-12 SMD 측정키트-Large
Brand: ELECTRO-PJP
SKU: 1596077279

여러 SMD 핀에 동시에
물리는 Large 클립 키트

Electro-PJP KIT 6800-12 SMD 측정 키트 Large

Electro-PJP KIT 6800-12는 핀 간격이 좁은 SMD 패키지를 잡는 미니 테스트 클립(SMD Mini Test Clip)으로 구성한 측정 키트 Large입니다. 30 V AC·60 V DC 이하 저전압 기판의 디버깅과 수리에 사용합니다.

DIP 같은 좁은 간격의 패키지 핀은 일반 프로브 팁으로 하나씩 짚기 어렵지만, 이 클립은 핀에 직접 물리므로 여러 지점을 동시에 확인할 수 있습니다. 정격은 500 mA로 신호 확인 수준이며, 이 키트는 (주)테솔이 국내에 공식 공급합니다.

교류 측정 상한 전압

직류 측정 상한 전압

클립 구성품의 정격 전류

수 단자 연결 지름

핵심 특징	현장에서 달라지는 점
SMD 미니 클립	핀 간격이 좁은 패키지에 클립이 물려 있어, 프로브를 손으로 받치지 않고 두 손으로 계측기를 조작할 수 있습니다.
동시 지점 확인	여러 핀에 클립을 물려 두면 프로브를 옮겨 가며 지점마다 다시 대는 시간이 줄어듭니다.
수 단자 Ø0.8 mm	Ø0.8 mm 규격 리드를 이미 갖추고 있다면 그대로 연결할 수 있습니다.
저전압 정격	30 V AC, 60 V DC 이하라는 한계가 분명해 기판 작업과 전원 작업을 구분하기 쉽습니다.
금도금 황동 접점	미소 신호를 측정할 때도 접촉 저항 변화가 작게 유지됩니다.

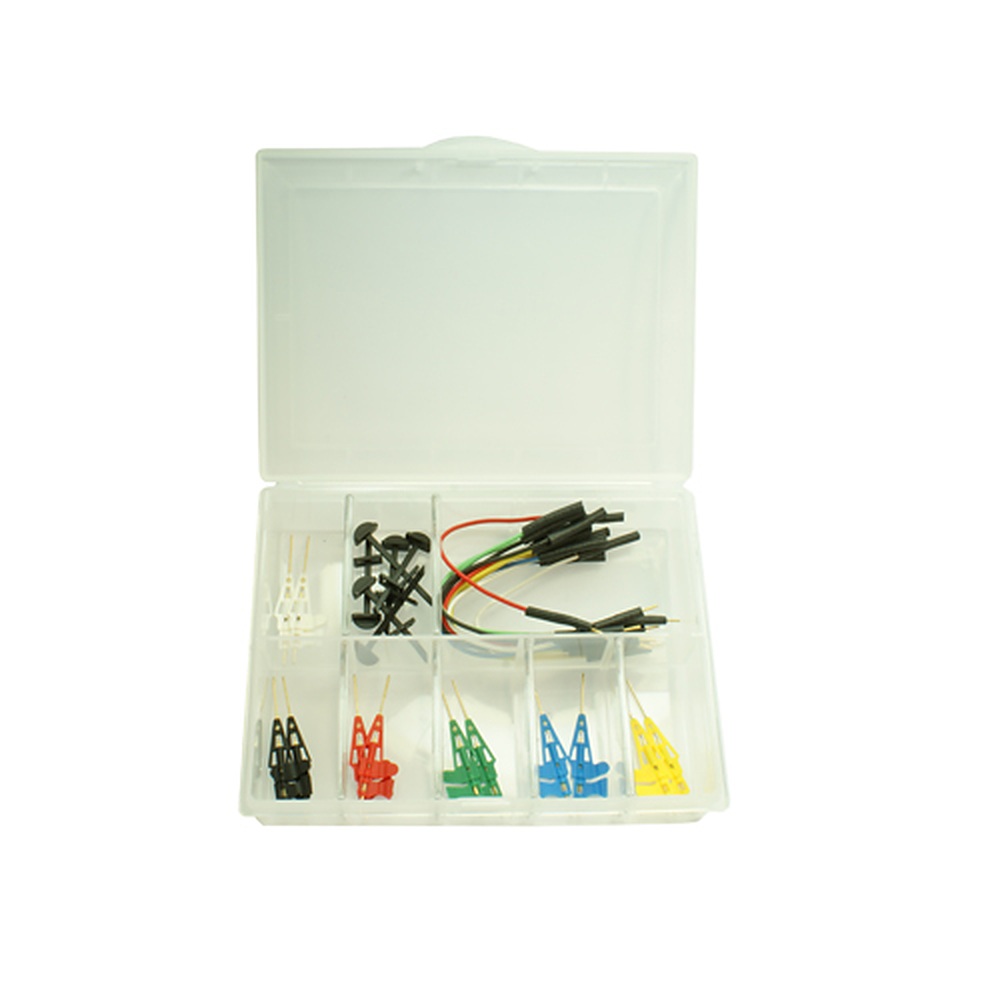

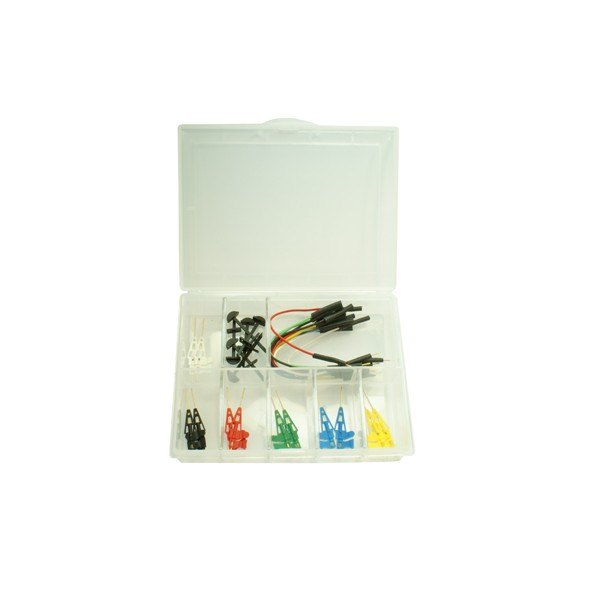

수납 케이스에 담긴 대용량 SMD 측정 클립 키트

이 클립의 정격은 30 V AC 이하, 60 V DC 이하, 500 mA입니다. 상용 전원부나 모터 구동 회로처럼 이 값을 넘는 회로에 연결하면 클립 절연이 보장되지 않습니다. 기판의 전원 입력부와 신호부를 먼저 나누고, 신호부에서만 사용하세요.

클립을 핀에 물려 두면 손으로 프로브를 받치지 않아도 접촉이 유지되므로, 파형을 관찰하는 동안 접촉이 흔들리는 일이 줄어듭니다. 인접 핀에 닿지 않게 클립 방향을 확인하고, 정격 500 mA를 넘는 전류가 흐르는 경로에는 사용하지 마세요.

KIT 6800-12를 전원 회로에도 사용할 수 있습니까?
아닙니다. 정격이 30 V AC, 60 V DC 이하이므로 상용 전원 회로에는 맞지 않습니다. 저전압 기판의 신호 확인에만 사용하세요.
SMD 측정 키트 Large는 Small, Medium과 어떻게 구분합니까?
Small, Medium, Large는 원 품명에 표기된 구분이며, 세 키트 모두 6800 SMD 미니 클립을 기준으로 합니다. 필요한 측정 지점 수와 작업 빈도를 알려 주시면 맞는 크기를 함께 정해 드립니다.
Large 키트 클립은 어떤 리드와 연결합니까?
클립 쪽 연결부는 Ø0.8 mm 수 단자입니다. 사용 중인 리드의 단자 지름을 알려 주시면 연결되는지 검토해 드립니다.
