Electro-PJP KIT 6800-6 SMD 측정키트-Small

Name: Electro-PJP KIT 6800-6 SMD 측정키트-Small
Brand: ELECTRO-PJP
SKU: 1596075809

측정 지점이 많지 않은
작업대용 Small 클립 키트

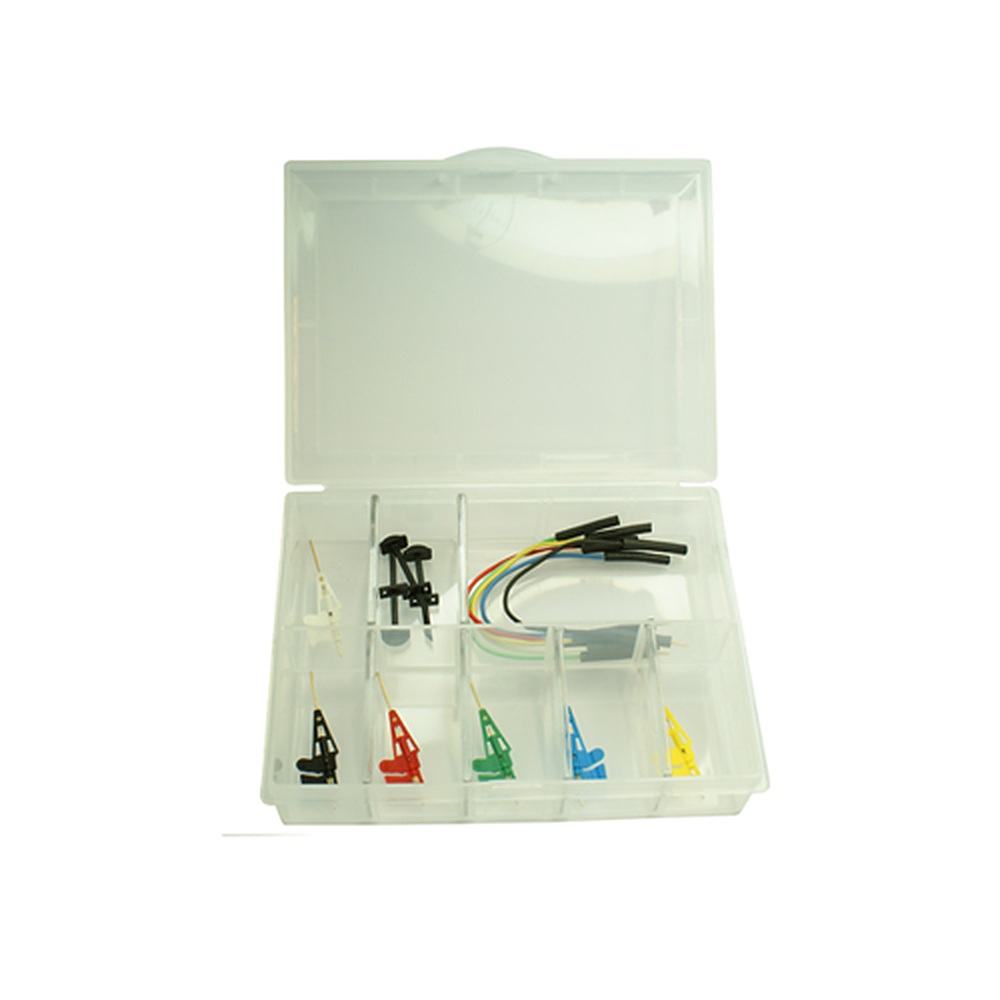

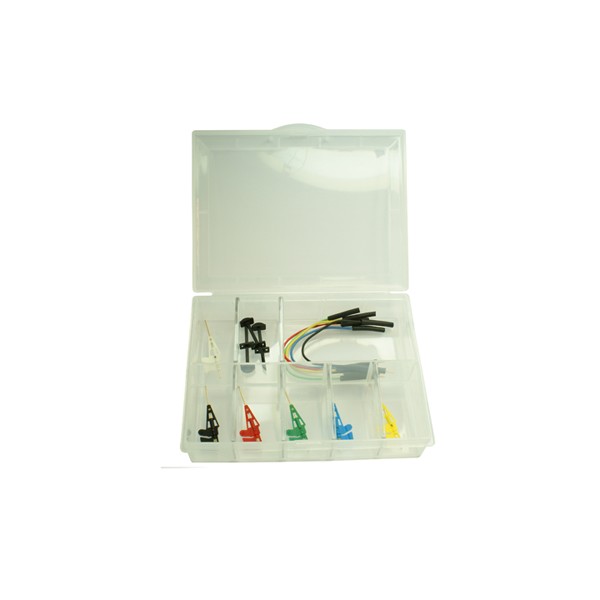

Electro-PJP KIT 6800-6 SMD 측정 키트 Small

Electro-PJP KIT 6800-6은 좁은 SMD 핀을 잡는 미니 테스트 클립(SMD Mini Test Clip)을 구성한 측정 키트 Small입니다. 30 V AC·60 V DC 이하 저전압 기판의 신호 확인에 사용합니다.

정격 전류 500 mA의 소신호 측정에 맞춘 구성이라, 기판 하나를 다루는 개인 작업대나 실습실처럼 측정 지점이 많지 않은 현장에 알맞습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

교류 정격 상한

직류 정격 상한

소신호 측정용 전류 정격

소형 리드용 단자 지름

핵심 특징	현장에서 달라지는 점
SMD 핀 전용 클립	촘촘한 핀 배열에서 프로브가 미끄러져 인접 핀과 단락되는 사고를 줄입니다.
Small 구성	측정 지점이 적은 개인 작업대에서 키트가 차지하는 부피가 작습니다.
수 단자 Ø0.8 mm	소형 계측기 리드와 같은 지름의 단자라 접속이 간단합니다.
저전압 정격 한정	정격이 분명히 한정되어 있어 작업자가 연결해도 되는 회로인지 판단하기 쉽습니다.
금도금 황동 접점	낮은 레벨의 신호에서도 접촉 저항의 영향이 줄어듭니다.

이 키트의 클립은 30 V AC, 60 V DC 이하, 500 mA 범위에서만 사용합니다. 전원 모듈이 함께 실장된 기판이라면 클립을 물리기 전에 그 핀이 신호선인지 전원선인지 먼저 구분하세요.

클립 입이 작아 핀이 휘어 있으면 접촉이 불안정해집니다. 측정 전에 핀 상태를 살피고, 리드가 당겨지지 않도록 케이블을 작업대에 고정해 두면 신호가 끊기는 일이 줄어듭니다.

KIT 6800-6 Small 키트도 Large와 정격이 같습니까?
네, 세 키트 모두 6800 SMD 미니 클립을 기준으로 하며 30 V AC, 60 V DC 이하, 500 mA 정격이 같습니다. 필요한 측정 지점 수를 알려 주시면 키트 크기를 함께 정해 드립니다.
SMD 측정 키트 Small로 고전압 회로를 점검할 수 있습니까?
아닙니다. 고전압 회로에는 사용하지 마세요. 클립의 정격 전압을 넘는 회로는 그 전압에 맞는 등급의 프로브 키트로 측정해야 합니다.
KIT 6800-6 클립의 접점 소재는 무엇입니까?
접점은 금도금 황동이고 몸체는 PA6.6 플라스틱입니다.
