Electro-PJP KIT 6800-8 SMD 측정키트-Medium

MODEL
KIT 6800-8
브랜드
ELECTRO-PJP

이웃 핀을 건드리지 않고⁣ 한 핀씩 잡는 Medium 클립

Electro-PJP KIT 6800-8 SMD 측정 키트 Medium

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP KIT 6800-8은 SMD 패키지의 가는 핀에 물리는 미니 테스트 클립(SMD Mini Test Clip)으로 구성한 측정 키트 Medium입니다. 30 V AC·60 V DC 이하 저전압 회로에서만 사용합니다.

핀이 촘촘한 패키지에서도 프로브로 핀을 하나씩 짚는 대신 클립이 핀을 직접 잡아 접촉을 유지합니다. 정격이 500 mA여서 신호선 확인에 알맞으며, 정밀 기판 작업용인 이 키트는 (주)테솔이 국내에 공식 공급합니다.

30 V AC

교류 회로의 허용 전압

60 V DC

직류 회로의 허용 전압

500 mA

신호선 확인용 정격 전류

Ø0.8 mm

리드와 잇는 수 단자

특징

촘촘한 핀을 잡는⁣ Medium SMD 클립

핵심 특징현장에서 달라지는 점
작은 클립 입핀 사이 간격이 좁은 패키지에서도 이웃 핀을 건드리지 않고 한 핀씩 잡습니다.
핀 고정 측정클립이 핀에 걸려 있어 파형을 관찰하는 동안 두 손을 자유롭게 사용할 수 있습니다.
수 단자 연결같은 지름의 리드를 이미 갖고 있다면 별도 변환 부품 없이 바로 연결됩니다.
30 V AC · 60 V DC 이하정격 상한이 분명해 저전압 기판 전용으로 용도를 구분하기 쉽습니다.
PA6.6 몸체와 금도금 접점몸체는 절연 플라스틱이고 접점은 금도금이라 낮은 전압 신호에서도 접촉이 안정적입니다.

용도 한정

Medium 키트의⁣ 저전압 사용 범위

클립의 정격 전압은 교류 30 V, 직류 60 V 이하입니다. 상용 전원을 다루는 정류부나 구동 회로에서는 이 기준을 넘기 쉬우므로, 측정 전에 회로도로 해당 핀의 최대 전압을 확인한 뒤 클립을 연결하세요.

클립 연결 방향과 배선 정리

여러 클립을 한 패키지에 동시에 물릴 때는 몸체끼리 닿지 않도록 방향을 번갈아 배치하세요. 리드를 기판 바깥으로 빼서 묶어 두면 케이블 무게 때문에 접촉이 풀리는 일이 줄어듭니다.

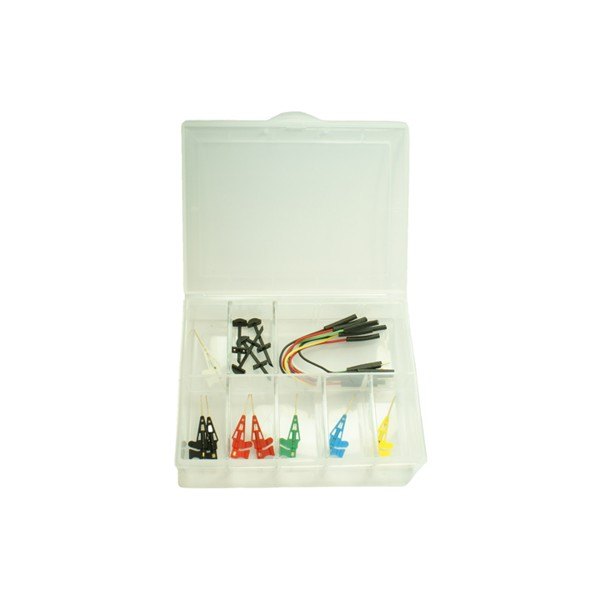

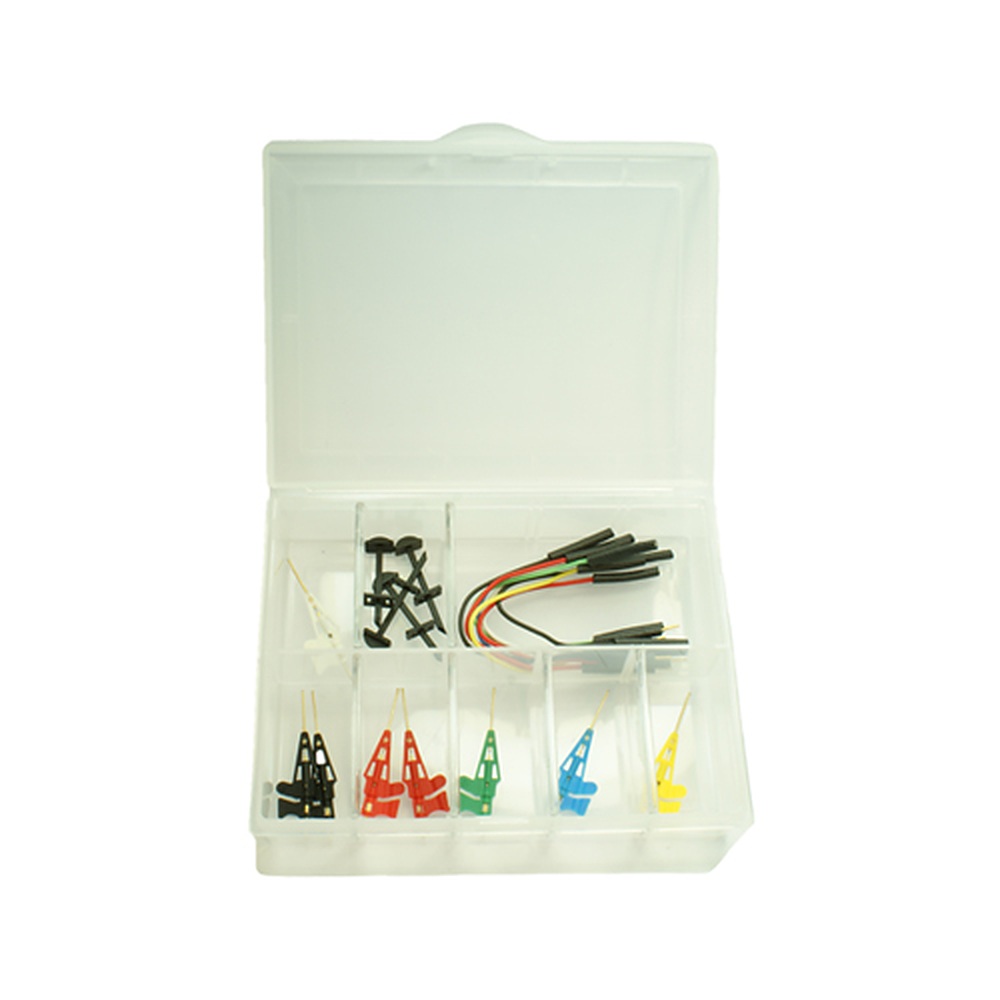

ELECTRO-PJP KIT 6800-8 - 수납 케이스에 담긴 SMD 측정 클립 키트
수납 케이스에 담긴 SMD 측정 클립 키트

사양

KIT 6800-8⁣ 정격·소재 사양

항목사양
품번KIT 6800-8
원 품명(프랑스어)Kit de mesure CMS – Medium
구성품 참조6800 (SMD 미니 테스트 클립 CHALLENGER-CLIP)
정격 전압30 V AC 이하 / 60 V DC 이하
정격 전류500 mA
연결부수 단자 Ø0.8 mm
플라스틱 소재PA6.6
금속 소재(접점)금도금 황동
구성품 포장 단위10개

활용 분야

소형 패키지와⁣ 시제품 기판 현장

  • 전자 기판 수리 — 소형 IC 패키지의 핀 신호를 클립으로 물려 측정합니다.
  • 저전압 점검 — 교류 30 V, 직류 60 V 이하 회로의 신호를 확인합니다.
  • 교육 실습 — 학생 실습에서 SMD 부품을 안전한 전압대에서 측정합니다.
  • 시제품 디버깅 — 개발 단계 기판의 핀별 신호를 비교합니다.

구성·옵션

Medium 키트의⁣ 구성과 단자 호환

  • 클립 형식 — CHALLENGER-CLIP이라 부르는 6800 참조 SMD 미니 클립입니다.
  • 단자 호환 — 지름 0.8 mm 수 단자가 달린 리드에 접속합니다.
  • 키트 크기 — Medium 구성이며 한 단계 작은 Small과 한 단계 큰 Large가 있습니다.
