GW Instek 일반 키트 세트 GKT-001

MODEL
GKT-001
브랜드
GWINSTEK

GSP 분석기를 50 Ω 계통에⁣ 잇는 RF 액세서리 키트

GW Instek GKT-001 일반 키트 세트 (GSP 시리즈용)

견적 받기

GW Instek 한국 공식 대리점

GW Instek GKT-001은 SMA(J/F)–N(P/M) 어댑터 2개, 10 dB 감쇠기, SMA 양단 RG316 RF 케이블 2개를 키트 박스에 담은 GSP 시리즈 스펙트럼 분석기용 일반 키트 세트(RF 액세서리 키트)입니다. 분석기 RF 입력단을 50 Ω 계통에 맞춰 연결합니다.

10 dB 감쇠기는 입력 신호 세기를 10 dB 낮춰 큰 신호를 분석기에 안전한 레벨로 조정하고, 어댑터는 SMA와 N 커넥터 사이를 연결합니다. 케이블과 어댑터를 한 상자에 모아 이동 측정에도 사용할 수 있습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

50 Ω

어댑터·감쇠기 임피던스

10 dB

N 커넥터 감쇠기 감쇠량

SMA · N

커넥터 변환 어댑터 2개

600 mm

RG316 RF 케이블 2개

특징

분석기 입력단 연결품을⁣ 한 상자에 담은 구성

핵심 특징현장에서 달라지는 점
SMA–N 변환 어댑터 2개SMA와 N 커넥터 계통을 오가며 연결해 케이블이나 DUT의 커넥터 규격 차이를 해결합니다.
10 dB 감쇠기N 커넥터 감쇠기로 입력 신호 세기를 낮춰 큰 출력의 신호원도 분석기에 연결합니다.
50 Ω 정합어댑터와 감쇠기가 모두 50 Ω이라 RF 계통 임피던스를 유지합니다.
RF 케이블 2개RG316 600 mm 케이블 두 가닥으로 장비와 DUT를 짧게 연결합니다.
키트 박스구성품을 하나의 박스에 보관하므로 이동 측정 때 분실이 줄어듭니다.

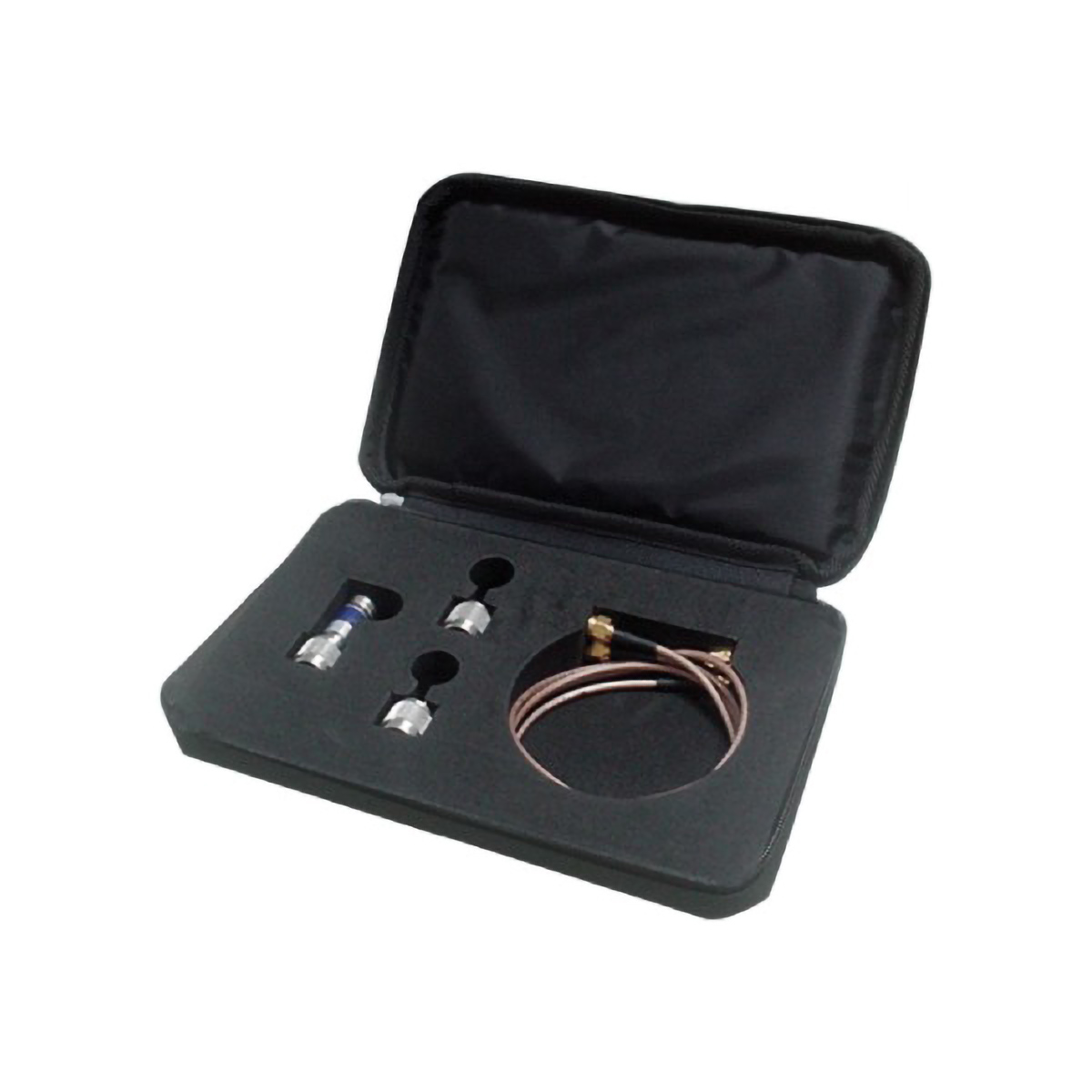

GWINSTEK GKT-001 - 케이스에 담긴 커넥터와 동축 케이블 키트 구성품
케이스에 담긴 커넥터와 동축 케이블 키트 구성품

감쇠기 사용

10 dB 감쇠기로⁣ 입력 레벨 조정

ATN-100은 N(J/F)–N(P/M) 구조의 10 dB 감쇠기라서 분석기 입력단에 직접 끼우고 반대편에 케이블이나 신호원을 연결합니다. 측정값에는 감쇠량 10 dB를 보정해 읽고, 신호원의 출력이 분석기 허용 입력을 넘는지 사전에 판단하세요.

GW Instek 일반 키트 세트 GKT-001 제품 사진

SMA–N 어댑터와 감쇠기

ADP-002는 SMA(J/F)–N(P/M) 변환 어댑터로 케이블 끝의 SMA와 분석기 입력의 N 규격을 연결합니다. ATN-100과 함께 직렬로 연결하면 커넥터 변환과 레벨 조정을 한 번에 구성합니다.

사양

GKT-001 구성품⁣ RF 사양

항목사양
적용 모델GSP 시리즈 스펙트럼 분석기
임피던스50 Ω (ADP-002, ATN-100)
감쇠량10 dB (ATN-100)
케이블RG316 · 600 mm (GTL-303)
커넥터SMA · N

구성품

구성품모델수량
어댑터 SMA(J/F) – N(P/M)ADP-0022
10 dB 감쇠기 N(J/F) – N(P/M)ATN-1001
RF 케이블 SMA(P/M) – SMA(P/M)GTL-3032
키트 박스GSC-0021

활용 분야

RF 측정과⁣ 이동 점검

  • RF 입력 연결 — 스펙트럼 분석기 입력단의 커넥터 규격을 변환합니다.
  • 신호 감쇠 — 입력 신호 세기를 10 dB 낮춰 측정합니다.
  • 케이블 연결 — 짧은 RF 케이블로 장비와 측정 대상을 연결합니다.
  • 현장 이동 — 한 상자에 담아 이동 측정에 가져갑니다.

선택 가이드

RF 입력 연결에 맞는⁣ 키트 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
RF 입력 어댑터와 감쇠기가 필요할 때GKT-001SMA–N 어댑터, 10 dB 감쇠기, SMA 케이블을 담았습니다.
반사 손실을 측정할 때GKT-003RLB와 함께 쓰는 종단기·캡·N형 케이블 키트입니다.
오실로스코프 교육용 신호가 필요할 때GDB-03모의 파형 보드와 실습 커리큘럼으로 구성됩니다.
