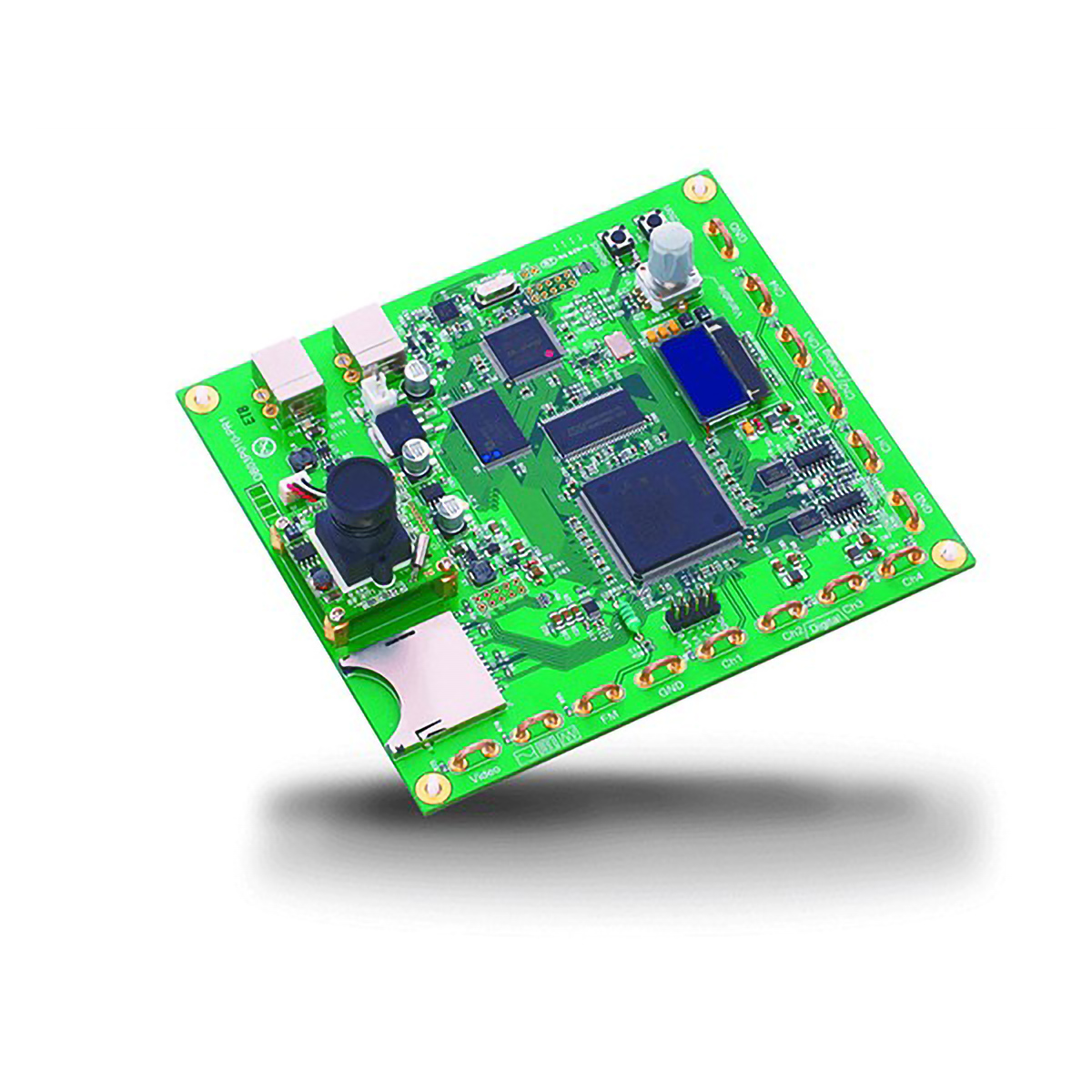

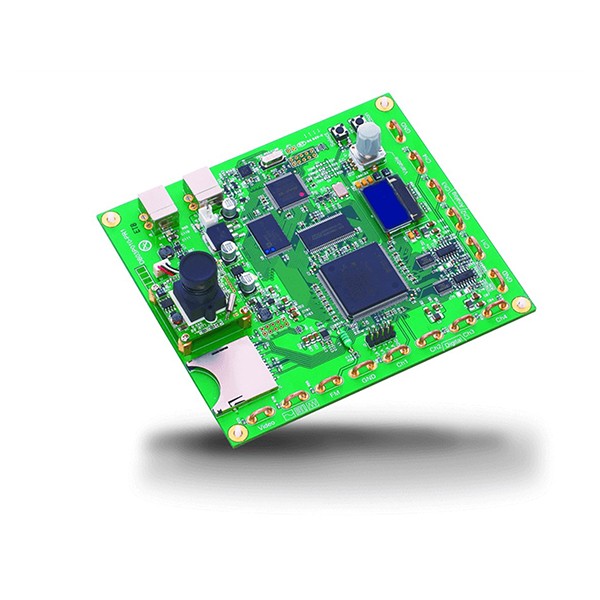

GW Instek 디지털 오실로스코프 트레이닝 키트, GDB-03

MODEL: GDB-03
브랜드: GWINSTEK

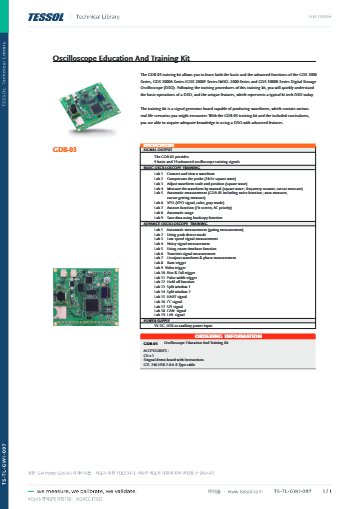

제품 자료: 데이터시트

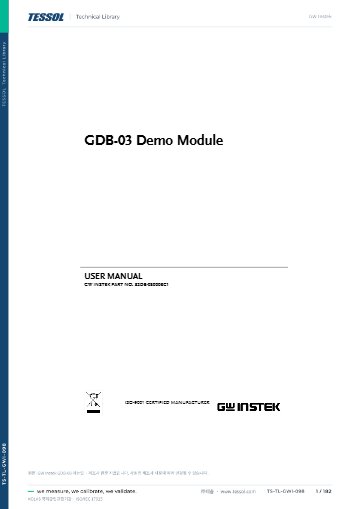

메뉴얼

종합 카달로그

제품문의 구매하기

모의 파형으로 오실로스코프를
익히는 트레이닝 보드

GW Instek GDB-03 오실로스코프 교육 · 트레이닝 키트

견적 받기

GW Instek GDB-03은 실제 상황을 모의한 파형을 출력하는 오실로스코프 교육·트레이닝 키트(신호 트레이닝 보드)입니다. 오실로스코프에 연결하면 바로 실습을 시작할 수 있고, 기본 9개·고급 17개 실습 커리큘럼으로 GDS-3000 시리즈 데모와 측정 교육에 사용합니다.

고급 실습에는 UART, I2C, SPI 직렬 버스 디코딩과 런트·비디오·펄스 폭 트리거가 포함되어 기본 기능부터 단계별로 익힐 수 있습니다. 보드는 USB 또는 5 V DC로 전원을 받으며, (주)테솔이 국내에 공식 공급합니다.

기본 9개

기본 오실로스코프 실습

고급 17개

고급 오실로스코프 실습

3종

UART·I2C·SPI 디코딩

5 V DC

USB 전원 또는 DC 입력

특징

GDB-03 모의 파형으로
실습하는 교육 보드

핵심 특징	현장에서 달라지는 점
실제 상황 모의 파형	별도 신호원 없이 보드가 파형을 출력하므로 실습 준비 시간이 줄어듭니다.
기본 실습 9개	프로브 보정부터 하드카피 저장까지 처음 접하는 측정 절차를 순서대로 익힙니다.
고급 실습 17개	게이팅, 줌, 리사주 측정 같은 심화 기능을 단계별로 익힐 수 있습니다.
직렬 버스 디코딩	UART, I2C, SPI 신호를 실제 파형과 디코딩 결과로 나란히 대조할 수 있습니다.
트리거 유형별 실습	런트, 비디오, 상승·하강, 펄스 폭 트리거를 한 보드에서 반복해 연습할 수 있습니다.
USB 전원	USB 케이블 하나로 전원을 받으므로 실습 배선이 단순합니다.

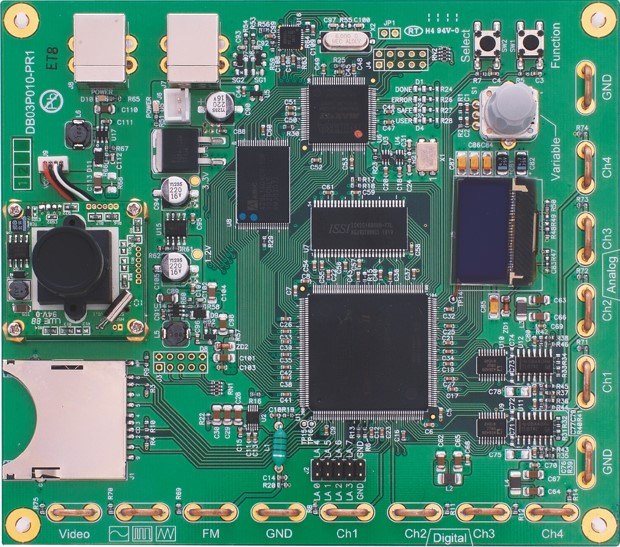

실습용 보드의 회로 기판 모습

커리큘럼

기본 9개·고급 17개
실습 구성

기본 실습(1~9)은 프로브 보정용 1 kHz 구형파, 커서, 오토셋, 하드카피 같은 기본 조작을 다룹니다. 고급 실습(1~17)은 게이팅, 피크 검출, 줌, 리사주, 홀드오프를 거쳐 UART·I2C·SPI 디코딩과 런트, 비디오, 상승, 하강, 펄스 폭 트리거까지 이어집니다.

직렬 버스 디코딩 화면

보드의 I2C, SPI, UART 신호를 오실로스코프 화면에서 디코딩하면 파형과 데이터 값을 나란히 대조할 수 있습니다. 이 실습은 해당 디코딩 기능이 있는 모델에서 진행하세요.

GDS-1000B는 별도 기능 모듈로 지원하므로 사용 전에 펌웨어가 V1.00 이상인지 확인하세요.

사양

GDB-03 보드
실습과 전원 사양

항목	사양
형태	오실로스코프 교육 · 트레이닝 키트(신호 트레이닝 보드)
신호 출력	출력 3개
기본 실습 (1–9)	프로브 보정 1 kHz 구형파 · 커서 · 오토셋 · 하드카피 등
고급 실습 (1–17)	게이팅 · 피크 검출 · 줌 · 리사주 · 홀드오프 · UART / I2C / SPI 디코딩 · 런트 · 비디오 · 상승 · 하강 · 펄스 폭 트리거
전원	5 V DC 입력 · USB 전원 (USB Type-B)
기본 구성품	사용자 매뉴얼 1 · USB 2.0 Type-A – Type-B 케이블 1
적용 모델	GDS-3000 · GDS-2000A · MSO-2000A · GDS-2000E 시리즈
기능 모듈 지원	GDS-1000B (펌웨어 V1.00 이상)
용도	GDS-3000 데모 · 오실로스코프 교육

활용 분야

오실로스코프 교육과
제품 시연 현장

대학 실습 — 오실로스코프 기초 수업에서 기본 9개 실습을 단계별로 진행합니다.
직업 훈련 — 현장에 투입되기 전에 측정과 트리거 설정의 기본기를 익힙니다.
신입 엔지니어 교육 — 파형 해석과 직렬 버스 디코딩을 반복 연습합니다.
제품 시연 — GDS-3000 시리즈의 기능을 보드 신호로 시연합니다.

선택 가이드

교육·연결 목적에 맞는
GW Instek 키트 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
오실로스코프 기본·고급 실습이 필요할 때	GDB-03	모의 파형 보드와 실습 커리큘럼으로 구성됩니다.
GSP 스펙트럼 분석기의 RF 입력 연결이 필요할 때	GKT-001	SMA–N 어댑터, 10 dB 감쇠기, RF 케이블을 담은 키트입니다.
반사 손실 브리지(RLB) 측정 연결품이 필요할 때	GKT-003	종단기, 캡, N형 케이블로 구성된 연결 키트이며 RLB 본체는 포함하지 않습니다.

GDB-03과 함께 보는
GW Instek 키트

GDB-03은 어떤 오실로스코프와 함께 사용합니까?
GDS-3000, GDS-2000A, MSO-2000A, GDS-2000E 시리즈와 함께 사용합니다. GDS-1000B는 기능 모듈로 지원합니다.
GDB-03 보드의 전원은 따로 연결해야 합니까?
네, USB 케이블로 전원을 받거나 5 V DC를 입력합니다. USB 포트는 Type-B입니다.
GDB-03의 직렬 버스 디코딩 실습은 모든 모델에서 할 수 있습니까?
아닙니다. 해당 디코딩 기능이 있는 모델에서만 진행할 수 있으므로 오실로스코프 모델과 옵션 보유 여부를 먼저 확인하세요.
수업용으로 여러 대를 주문할 수 있습니까?
네, 학급 인원과 오실로스코프 모델에 맞춰 수량을 구성할 수 있습니다. 모델과 인원을 알려 주시면 수량과 구성을 안내해 드립니다.
