GW Instek RLB 키트 세트 GKT-003

MODEL: GKT-003
브랜드: GWINSTEK
제품 자료: 종합 카달로그

종합 카달로그

제품문의 구매하기

반사 손실과 VSWR 측정에
쓰는 RLB 연결 키트

GW Instek GKT-003 RLB 키트 세트 (GSP 시리즈용)

견적 받기

GW Instek GKT-003은 GSP 시리즈 스펙트럼 분석기에 반사 손실 브리지(RLB)를 연결해 반사 손실과 VSWR을 측정할 때 사용하는 50 Ω 종단기, N(P/M) 캡, RF 케이블 2개를 키트 박스에 담은 RLB 키트 세트입니다. 안테나·케이블·RF 부품의 정합 상태를 점검하는 데 사용합니다.

종단기와 캡, 케이블이 모두 N형 커넥터여서 RLB의 N형 포트에 바로 연결합니다. RLB 본체는 포함하지 않는 연결품 구성입니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

50 Ω

종단기 임피던스

N형

종단기·캡·케이블 커넥터

300 mm

RG223 케이블 2개

체인 캡

N형 캡 1개

특징

반사 손실 측정에
맞춘 N형 연결품

핵심 특징	현장에서 달라지는 점
50 Ω 종단기	RLB 포트를 50 Ω으로 종단해 기준 상태의 반사 손실을 측정하는 데 사용합니다.
체인 캡 1개	체인이 달린 N형 캡이라 사용하지 않는 포트를 막고 분실을 줄입니다.
RF 케이블 2개	RG223 300 mm 케이블 두 가닥으로 분석기와 브리지, 측정 대상을 짧게 연결합니다.
N형 커넥터 통일	종단기, 캡, 케이블이 모두 N형이라 어댑터 없이 RLB 포트에 연결됩니다.
키트 박스	연결품을 한 상자에 모아 이동 측정 때 구성품 분실을 줄입니다.

측정 구성

RLB와 연결하는
반사 손실 측정

RLB와 스펙트럼 분석기를 N형 케이블로 연결한 뒤, 측정 포트에 종단기를 체결한 기준 상태를 먼저 측정합니다. 이어서 측정 대상으로 바꿔 비교하면 반사 손실과 VSWR을 읽을 수 있습니다. GKT-003에는 이 연결에 필요한 종단기, 캡, 케이블이 들어 있습니다.

50 Ω 종단기와 체인 캡

GAK-001은 50 Ω 종단기이고 GAK-002는 체인이 달린 N(P/M) 캡입니다. 두 부품은 같은 N형 규격이라 RLB의 측정 포트와 미사용 포트에 용도에 맞춰 나눠 체결합니다.

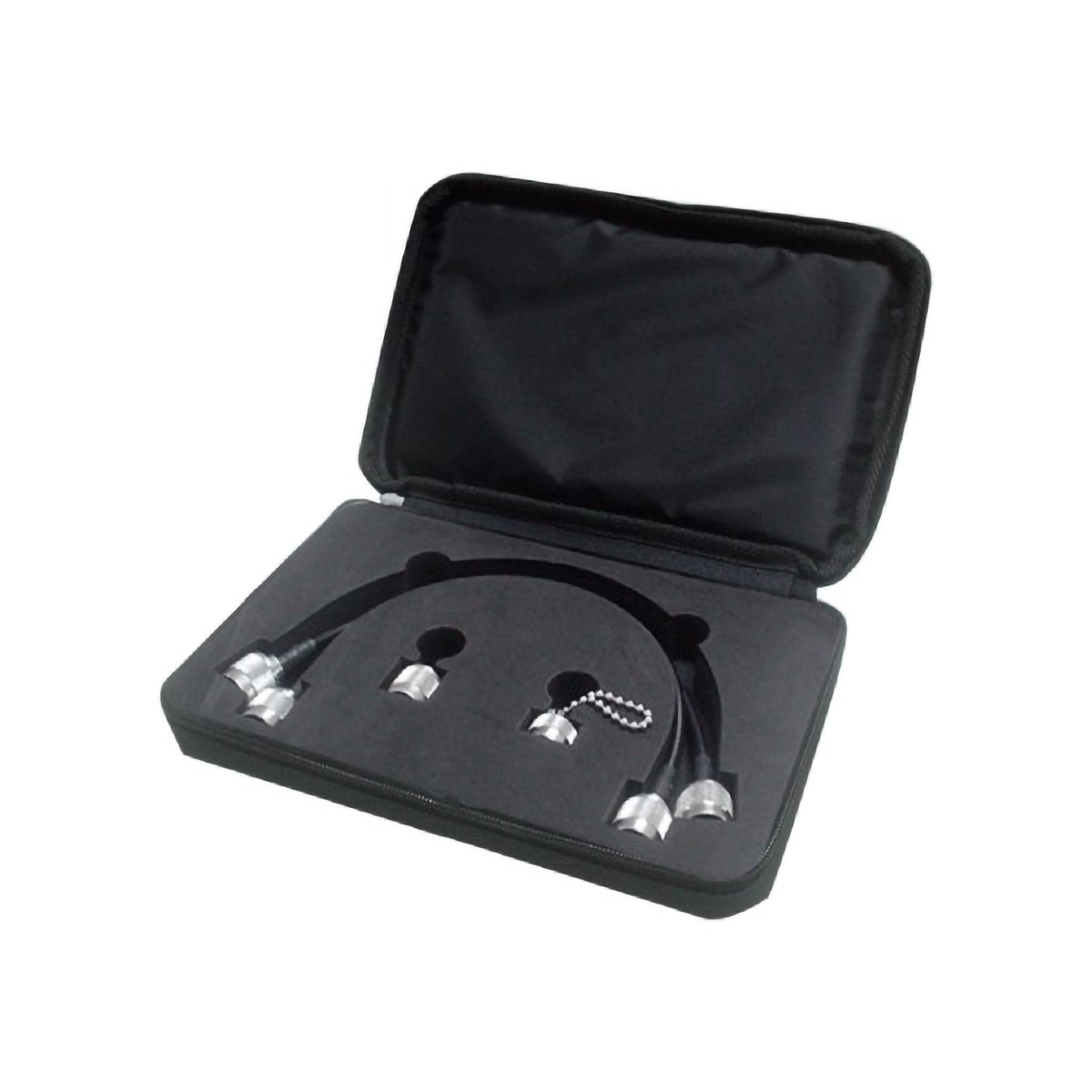

케이스에 담긴 케이블과 커넥터 키트 구성품

사양

GKT-003 구성품
RF 사양

항목	사양
적용 모델	GSP 시리즈 스펙트럼 분석기
임피던스	50 Ω (GAK-001)
케이블	RG223 · 300 mm (GTL-302)
커넥터	N(P/M)
캡	체인 캡 (GAK-002)
RLB 본체	미포함

구성품

구성품	모델	수량
50 Ω 종단기 N(P/M)	GAK-001	1
N(P/M) 캡	GAK-002	1
RF 케이블 N(P/M)	GTL-302	2
키트 박스	GSC-004	1

활용 분야

RF 정합 점검과
부품 시험

반사 손실 측정 — RLB와 종단기로 기준 상태를 잡은 뒤 반사 손실을 측정합니다.
VSWR 확인 — 정합 상태를 수치로 확인합니다.
RF 케이블 점검 — 케이블의 연결 상태를 반사 손실로 점검합니다.
RF 부품 시험 — N형 포트로 연결해 부품을 시험합니다.

선택 가이드

반사 손실 측정에 맞는
키트 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
RLB로 반사 손실을 측정할 때	GKT-003	50 Ω 종단기, N형 캡, N형 케이블 2개 구성입니다.
분석기 RF 입력 연결이 필요할 때	GKT-001	SMA–N 어댑터, 10 dB 감쇠기, SMA 케이블을 담았습니다.
오실로스코프 실습용 신호가 필요할 때	GDB-03	모의 파형 보드와 실습 커리큘럼으로 구성됩니다.

GKT-003과 함께 보는
GW Instek 키트

GKT-003 키트에 RLB 본체도 들어 있습니까?
아니요, 들어 있지 않습니다. RLB 본체는 별도이며, 이 키트는 RLB와 함께 사용하는 종단기, 캡, 케이블 연결품입니다.
GKT-003 키트의 구성품은 무엇입니까?
50 Ω 종단기 1개(GAK-001), N(P/M) 캡 1개(GAK-002), RF 케이블 2개(GTL-302), 키트 박스 1개(GSC-004)입니다.
GKT-003 케이블의 길이와 종류는 무엇입니까?
GTL-302 케이블은 RG223 300 mm이며 2개가 들어 있습니다.
GKT-003 구성품의 주파수 대역과 허용 전력은 어떻게 됩니까?
상세한 주파수 대역과 허용 전력은 문의해 주시면 안내해 드립니다. 측정 주파수를 알려 주시면 RLB와의 조합을 검토해 드립니다.

GW Instek RLB 키트 세트 GKT-003

반사 손실과 VSWR 측정에
쓰는 RLB 연결 키트

50 Ω
