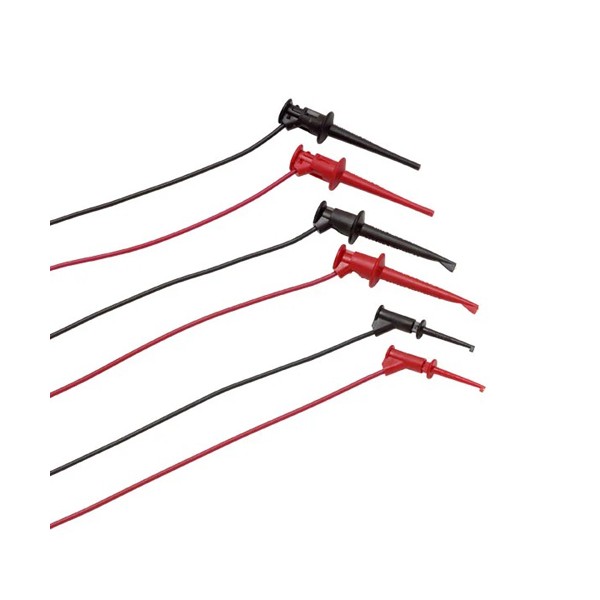

Fluke TL970 후크 및 펜치 세트

Fluke TL970 후크 및 펜치 세트

MODEL
TL970
브랜드
FLUKE
제품 자료
제품문의 구매하기

기판 부품의 가는 리드를
걸거나 무는 마이크로 테스트 리드

Fluke TL940 · TL950 · TL960 · TL970 마이크로 테스트 리드

견적 받기

Fluke 국내 공식 대리점

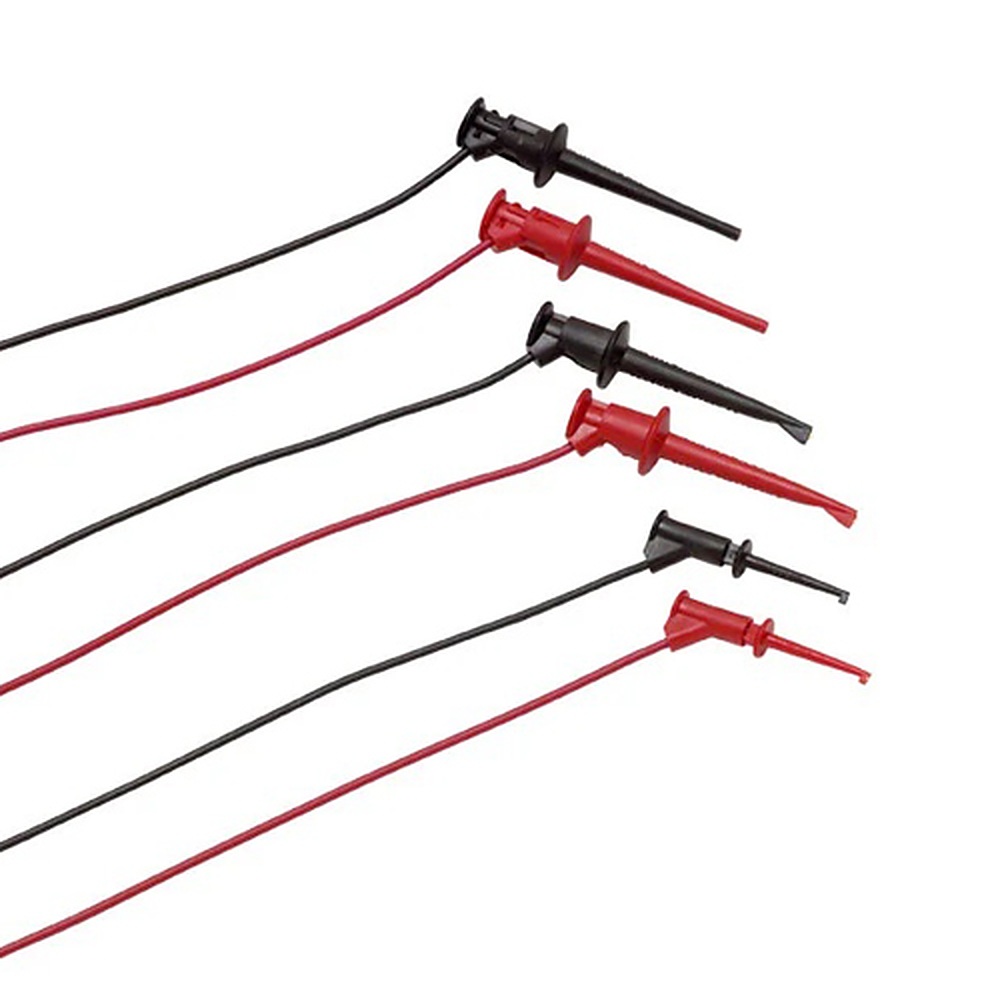

Fluke TL940·TL950·TL960·TL970은 4 mm 다중 적층 바나나 플러그에 미니 후크, 미니 펜치, 마이크로 후크를 단 마이크로 테스트 리드(Micro Test Leads)입니다. 기판 부품의 가는 리드를 잡아 멀티미터나 프로세스 계측기에 연결합니다.

모든 리드는 적색·흑색 한 쌍으로, 90 cm PVC 절연선을 쓰고 정격은 30 V rms 또는 60 V DC, 3 A입니다. 후크와 펜치를 모두 사용하는 현장이라면 세 종류를 묶은 TL970이 적합합니다. 이 리드는 (주)테솔이 국내에 공식 공급합니다.

1.5 mm

TL940 후크가 걸리는 리드 직경

1 mm

TL960 마이크로 후크 직경

2.3 mm

TL950 펜치 열림 폭

90 cm

PVC 절연 리드 길이

특징

후크·펜치 끝 모양으로 나뉘는
마이크로 테스트 리드

핵심 특징현장에서 달라지는 점
미니 후크(TL940)부품 리드에 걸어 두면 손을 떼도 접촉이 유지되므로 양손으로 기판을 다룰 수 있습니다.
마이크로 후크(TL960)소형 부품의 가는 리드에도 걸려 안정적으로 고정됩니다.
미니 펜치(TL950)펜치가 리드를 물기 때문에 후크가 걸리지 않는 짧은 리드에도 접촉할 수 있습니다.
다중 적층 4 mm 플러그플러그를 여러 개 쌓아 꽂을 수 있어 같은 단자에 계측기 두 대를 병렬로 연결할 수 있습니다.
90 cm PVC 절연선리드가 충분히 길어 계측기를 작업대 가장자리에 둬도 부품까지 닿습니다.
TL970 3종 세트후크 두 종과 펜치를 한 번에 갖추므로 부품 크기에 맞춰 리드를 바꿔 가며 사용할 수 있습니다.

끝 모양 선택

부품 리드 굵기로
정하는 클립

클립은 부품 리드 굵기에 따라 고르세요. 1.5 mm 이하 리드에는 TL940, 1 mm 이하의 가는 리드에는 TL960이 맞고, 걸 곳이 없는 짧은 리드에는 2.3 mm까지 열리는 TL950 펜치를 사용합니다. 굵기를 모르거나 부품 종류가 섞여 있다면 세 쌍을 모두 담은 TL970이 적합합니다.

후크는 걸고, 펜치는 물어서 연결

후크 끝은 부품 리드에 걸어 고정하고, 펜치 끝은 리드를 물어 접촉시킵니다. 두 방식 모두 계측기 쪽은 4 mm 바나나 플러그로 꽂히므로, 리드를 바꿔도 계측기 연결은 그대로 둘 수 있습니다.

정격 한계

30 V rms·3 A 정격과
사용 범위

TL940·TL950·TL960의 정격은 30 V rms 또는 60 V DC, 3 A입니다. 상용 전원이나 고전압 회로에는 사용하지 말고, 기판의 신호·저전압 전원부 측정에만 사용하세요. TL970 세트도 이 세 리드를 묶은 구성이므로 같은 정격 범위 안에서 사용합니다.

사양

4개 모델 TL940 시리즈
비교 사양과 공통 사양

항목TL940TL950TL960TL970
PN1616705161671016167221616793
끝 모양미니 후크미니 펜치마이크로 후크TL940 + TL950 + TL960 세트
적용 크기부품 리드 1.5 mm까지펜치 열림 2.3 mm까지부품 리드 1 mm까지세 종류 모두
구성적·흑 1쌍적·흑 1쌍적·흑 1쌍3쌍 (리드 세트 3개)
정격30 V rms 또는 60 V DC, 3 A30 V rms 또는 60 V DC, 3 A30 V rms 또는 60 V DC, 3 A구성품(TL940 · TL950 · TL960) 정격

시리즈 공통 사양

항목사양
플러그다중 적층 4 mm 바나나
리드 절연 · 길이PVC, 90 cm
호환 멀티미터Fluke 87V IMSK, 287, 83V, 289, 787, 87V
TL970 연결 대상(추가)707Ex, 712, 789, 787B
보증 기간1년

활용 분야

작은 부품 리드를
측정하는 현장

  • 기판 부품 점검 — 작은 부품 리드에 후크를 걸어 전압을 측정합니다.
  • 가는 리드 접촉 — 펜치로 리드를 물어 연결합니다.
  • 소형 장비 수리 — 좁은 공간의 리드에 프로브를 연결합니다.
  • 부품 종류가 섞인 현장 — TL970 세트로 후크와 펜치를 한 번에 준비합니다.

선택 가이드

리드 굵기로 고르는
후크·펜치 모델

이럴 때 (현장 조건)권장 모델선택 이유
굵은 편의 부품 리드에 걸 때TL940미니 후크라 마이크로 후크보다 굵은 리드에도 걸립니다.
가는 리드에 걸어야 할 때TL960마이크로 후크라 더 가는 리드에도 걸어 고정할 수 있습니다.
걸 곳 없이 리드를 물어야 할 때TL950펜치가 리드를 물어 접촉하므로 후크를 걸 곳이 없는 리드에 맞습니다.
후크와 펜치를 모두 사용할 때TL970세 종류 리드 세트를 함께 갖춰 부품 종류가 섞인 현장에 대응합니다.

구성·옵션

TL940 시리즈 모델별 구성

모델PN구성
TL9401616705미니 후크 테스트 리드 1쌍
TL9501616710미니 펜치 테스트 리드 1쌍
TL9601616722마이크로 후크 테스트 리드 1쌍
TL9701616793TL940 · TL950 · TL960 3종 세트

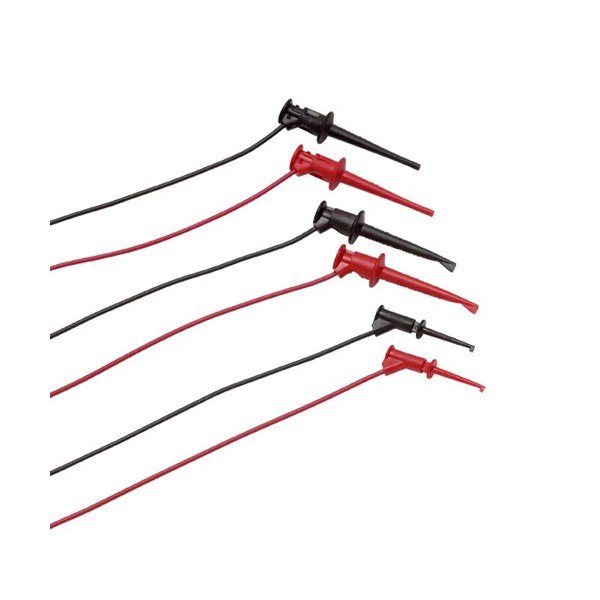

FLUKE TL970 - 미니 후크 클립이 달린 빨강·검정 테스트 리드 세트
미니 후크 클립이 달린 빨강·검정 테스트 리드 세트
