Electro-PJP 8066-50-200N BNC lead insul. sleeve + 2 mini croco clips - RG58 cable 50ohms - 100cm black

Electro-PJP 8066-50-200N BNC lead insul. sleeve + 2 mini croco clips - RG58 cable 50ohms - 100cm black

MODEL
8066-50-200N
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

기판의 작은 측정점을
미니 클립으로 무는 BNC 리드

ELECTRO-PJP 8080MI · 8066 · 7086 BNC 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 8080MI-50-200N · 8066-50-200N · 7086은 BNC 커넥터 한쪽에 미니 클립 2개를 단 BNC 계측 리드(BNC 점퍼 리드, 미니 그래버·악어 클립 리드)입니다. 33 V AC / 70 V DC 정격의 저전압 회로에서 BNC 입력 계측기와 소형 측정점을 연결합니다.

8080MI와 8066은 RG58 50 ohms 동축 케이블이 200 cm여서 먼 측정점까지 닿습니다. 7086은 25 cm 실리콘 케이블로 계측기 가까이에서 전류를 10 A까지 흘릴 수 있습니다. 세 모델 모두 (주)테솔이 국내에 공식 공급합니다.

33 V AC

세 모델의 교류 정격 전압

70 V DC

세 모델의 직류 정격 전압

200 cm

8080MI · 8066 리드 길이

25 cm

7086 리드 길이

특징

케이블과 클립으로 나뉘는
BNC 계측 리드 3종

핵심 특징현장에서 달라지는 점
BNC 커넥터BNC 입력 단자에 바로 체결되어 어댑터 없이 계측기와 측정점을 이을 수 있습니다.
미니 클립 끝단작은 기판 부품과 단자를 클립으로 물어 두면 측정하는 동안 손으로 프로브를 잡고 있지 않아도 됩니다.
RG58 50 ohms 케이블8080MI와 8066은 50 ohms 동축 케이블이라 BNC 계측기의 임피던스 구성에 맞춰 신호를 전달합니다.
절연 슬리브8080MI와 8066은 클립 뿌리에 절연 슬리브가 있어 옆 단자에 닿을 위험이 줄어듭니다.
실리콘 케이블 7086유연한 실리콘 케이블이라 짧은 거리를 반복해 배선하거나 감아 보관하기 쉽습니다.

모델 선택

길이와 클립 형태로 고르는
BNC 리드

측정점이 계측기에서 멀다면 200 cm의 8080MI와 8066이, 가깝다면 25 cm의 7086이 맞습니다. 클립 형태는 8080MI가 미니 그래버, 8066이 미니 악어 클립입니다.

세 모델 모두 33 V AC / 70 V DC 정격이므로 상용 전원이 흐르는 회로에는 연결하지 마세요. 전류는 8080MI와 8066이 3 A, 7086이 10 A까지이고 케이블 단면적도 모두 다르니, 측정할 전류 조건부터 확인해야 합니다.

미니 그래버와 미니 악어 클립의 차이

8080MI에는 갈고리형 미니 그래버가, 8066에는 이빨형 미니 악어 클립이 달려 있습니다. 핀이나 리드선을 물 때는 그래버가, 평평한 단자 가장자리를 물 때는 악어 클립이 안정적입니다.

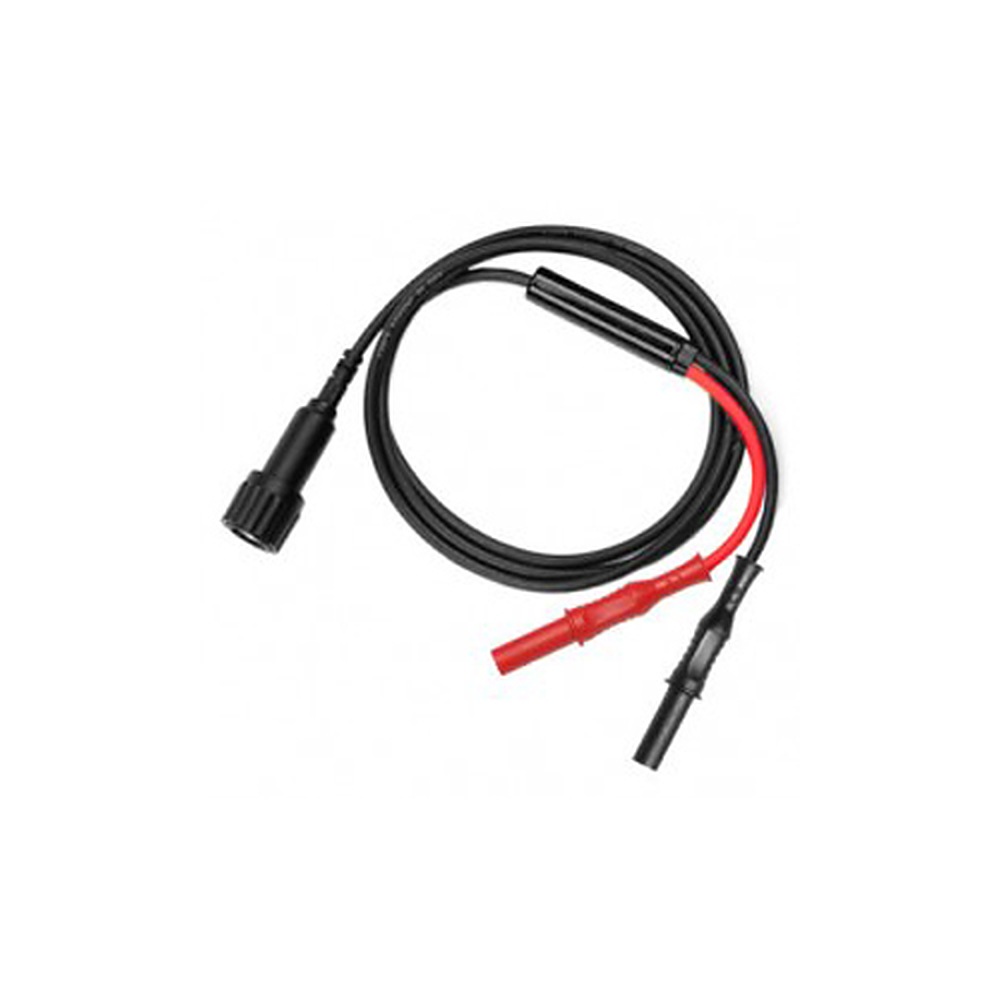

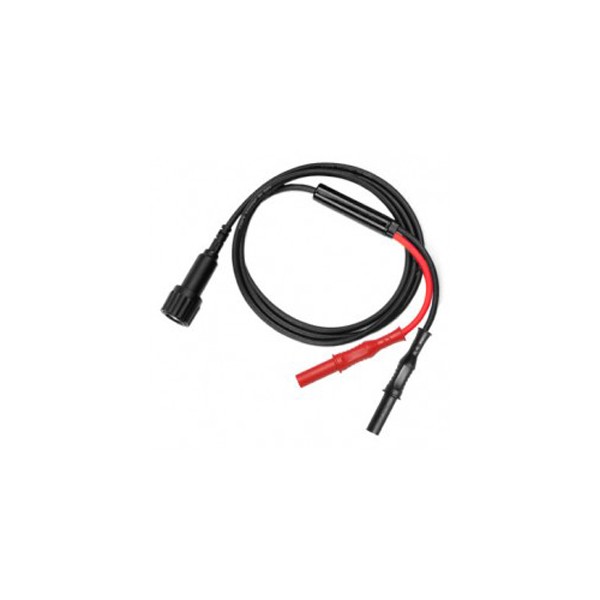

ELECTRO-PJP 8066-50-200N - BNC 커넥터와 미니 악어 클립이 달린 리드
BNC 커넥터와 미니 악어 클립이 달린 리드

사양

BNC 리드 3개 모델 사양과
공통 사양

모델구성정격케이블길이
8080MI-50-200NBNC 리드, 절연 슬리브 + 미니 그래버 2개, 검정33 V AC / 70 V DC, 3 ARG58 50 ohms + PVC 0.40 mm²200 cm
8066-50-200NBNC 리드, 절연 슬리브 + 미니 악어 클립 2개, 검정33 V AC / 70 V DC, 3 ARG58 50 ohms + PVC 0.75 mm²(AWG18)200 cm
7086BNC 수컷 + 미니 테스트 클립 2개33 V AC / 70 V DC, 10 A실리콘 0.40 mm²25 cm

시리즈 공통 사양

항목사양
커넥터BNC
정격 전압33 V AC / 70 V DC
케이블 색상검정 (8080MI · 8066) / 7086 해당 없음
절연 슬리브8080MI · 8066 포함 / 7086 해당 없음

활용 분야

BNC 계측 리드가
쓰이는 측정 현장

  • BNC 입력 계측기 연결 — 오실로스코프나 BNC 입력 장비에 리드를 체결해 측정점과 잇습니다.
  • 소형 기판 측정 — 미니 클립으로 기판 부품과 단자를 물어 신호를 끌어냅니다.
  • 근거리 점검 — 7086으로 계측기 바로 옆 장치의 신호를 확인합니다.
  • 원거리 측정점 — 200 cm 리드로 장비 뒤쪽이나 멀리 떨어진 단자까지 닿습니다.

선택 가이드

측정 거리와 클립으로 고르는
PJP BNC 리드

이럴 때권장 모델선택 이유
계측기와 측정점 사이가 가까울 때708625 cm 실리콘 케이블이라 근거리 배선이 깔끔하고, 10 A 정격으로 전류 여유도 큽니다.
먼 측정점의 핀이나 리드선을 물어야 할 때8080MI-50-200N200 cm RG58 케이블에 미니 그래버가 달려 먼 측정점의 핀까지 안정적으로 물립니다.
악어 클립과 굵은 도체가 필요할 때8066-50-200N0.75 mm²(AWG18) 도체에 미니 악어 클립을 달아 평평한 단자를 단단히 물고, 세 모델 가운데 도체가 가장 굵습니다.

구성·옵션

BNC 리드 주문 기준과
옵션

항목내용
주문 기준모델명 8080MI-50-200N · 8066-50-200N · 7086
길이25 cm (7086), 200 cm (8080MI · 8066)
케이블 색상검정 (8080MI · 8066)

관련 제품

BNC 리드와 함께 보는
PJP 리드 제품
