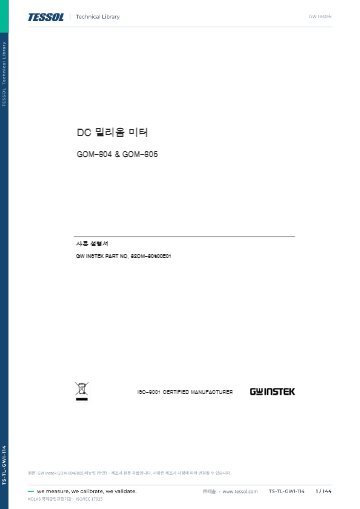

제품 자료: 메뉴얼 (한글)

종합 카달로그

제품문의 구매하기

접촉 불량의 초기 징후를
포착하는 DC 밀리옴미터

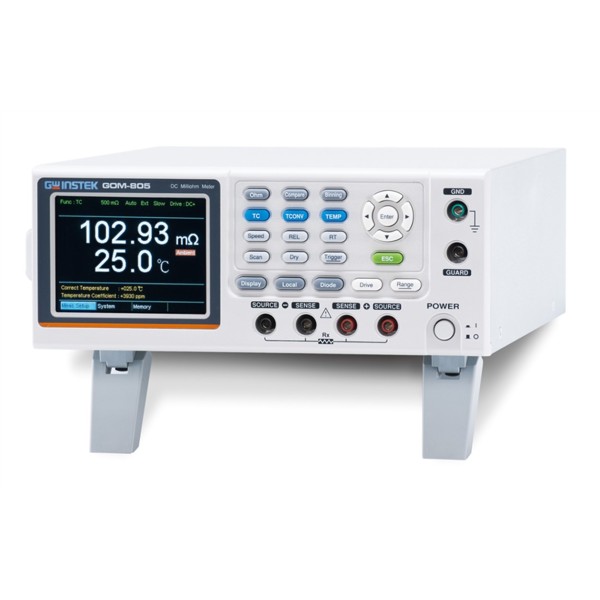

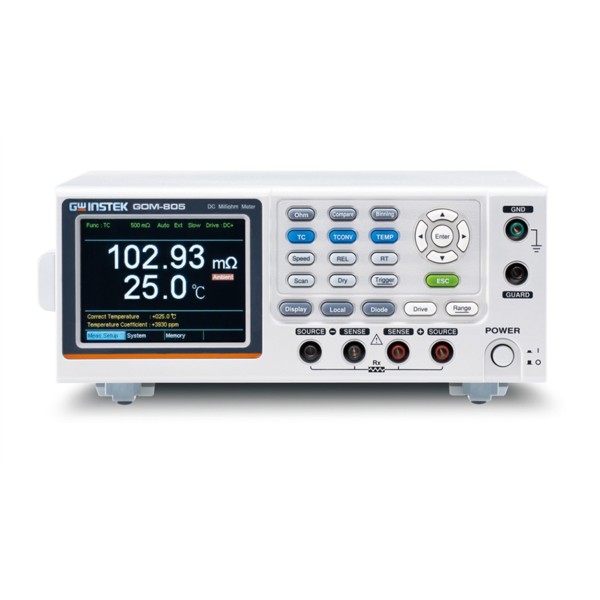

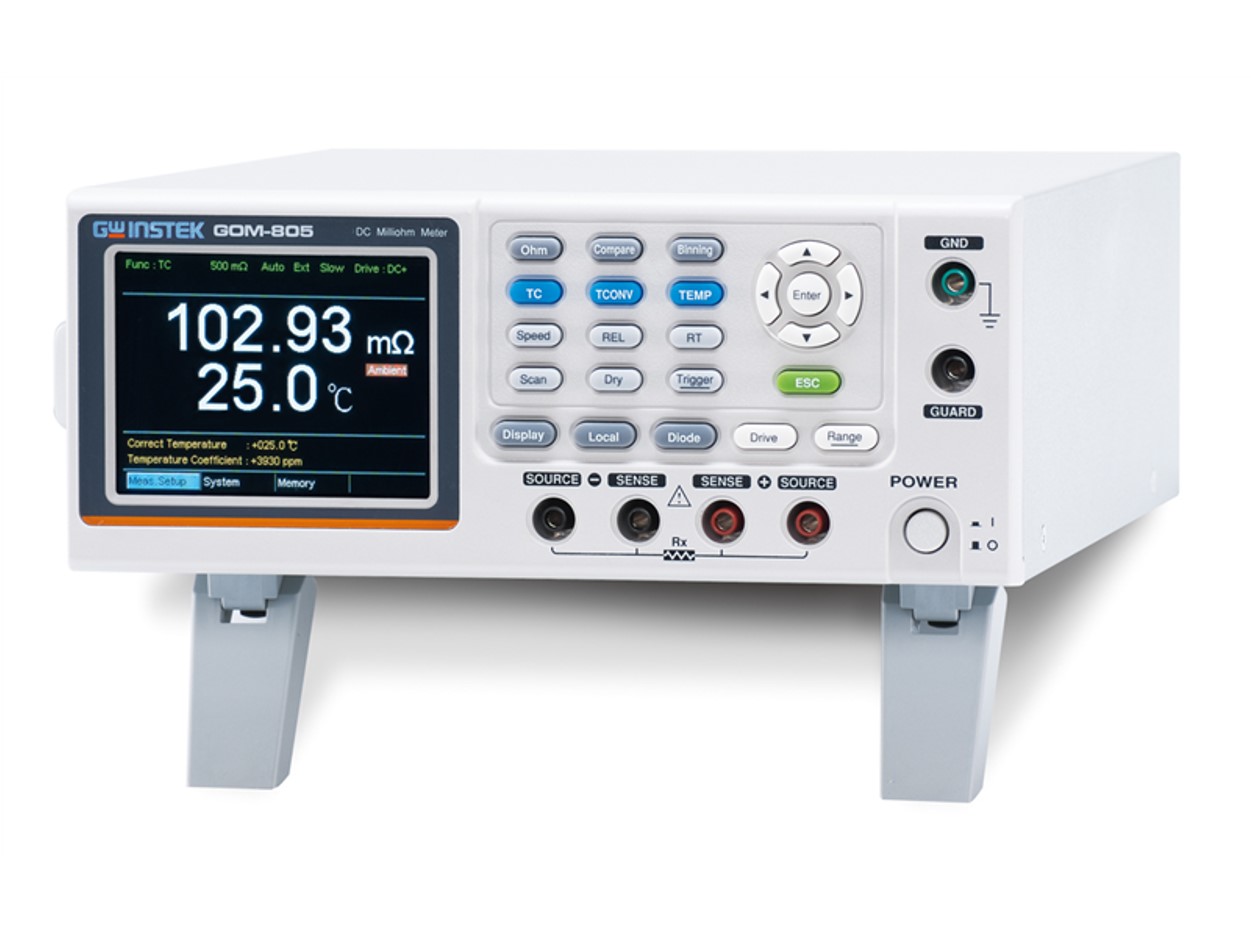

GW Instek GOM-804 · GOM-805 DC 밀리옴미터

견적 받기

GW Instek GOM-804·GOM-805는 4선식으로 5 mΩ 범위에서 0.1 µΩ 분해능까지 측정하는 50,000카운트 DC 밀리옴미터(저저항계, Milliohm Meter)입니다. 릴레이 접점, 코일 권선, 부스바 접속부의 미세한 접촉 저항 편차를 선별합니다.

5 mΩ 범위에서 1 A 시험 전류를 흘리고 켈빈 결선으로 리드 저항을 측정값에서 제외하므로, ±(0.1 % rdg + 0.2 % range) 정확도로 접촉 불량의 초기 징후를 포착합니다. 온도 −50~399.9 °C 측정과 온도 보상 기능으로 구리 권선처럼 온도에 따라 달라지는 저항값을 보정합니다. 이 밀리옴미터는 (주)테솔이 국내에 공식 공급합니다.

50,000 카운트

5 mΩ부터 5 MΩ까지 한 장비로 측정

초당 60회

빠른 모드 샘플링 속도

−50 ~ 399.9 °C

온도 측정과 저항 보상 범위

20세트

패널 설정 저장 메모리

특징

4선식 정밀 측정과
빠른 판독

핵심 특징	현장에서 달라지는 점
4선식 켈빈 측정	시험 리드와 접촉부의 저항이 측정값에 섞이지 않으므로 수 mΩ 이하 접촉 저항의 변화를 리드 상태와 상관없이 비교할 수 있습니다.
범위별 시험 전류 자동 적용	저저항 범위에서는 1 A를 흘려 신호 대 잡음비를 확보하고, 고저항 범위에서는 전류를 낮춰 시료의 자기 발열을 억제합니다.
10회/s·60회/s 샘플링	정밀 판독에는 느린 모드를, 라인 전수 검사에는 빠른 모드를 사용해 검사 시간을 줄입니다.
온도 측정·보상·전환	PT-100 프로브로 시편 온도를 측정해 저항값을 보정하므로 실온 변화가 큰 현장에서도 같은 기준으로 비교할 수 있습니다.
COMP·REL·다이오드 기능	비교 판정과 상대값 측정이 기본 기능이므로 양품 기준값 대비 편차를 바로 알 수 있습니다.
Handler·SCAN·EXT IO 병합 인터페이스	D-sub 25핀 커넥터 하나로 자동 검사 라인의 핸들러와 스캐너를 연결하므로 배선 부담이 줄어듭니다.

구동 모드

구동 모드와
드라이 서킷 기능

GOM-805는 DC+/DC−, 펄스, PWM, 제로 구동 모드를 갖춰, 시료의 열기전력과 자기 발열이 측정값에 미치는 영향을 구동 방식으로 분리합니다. GOM-804는 DC+ 구동만 지원하므로 열기전력이 작은 일반 접촉 저항 시험에 알맞습니다.

드라이 서킷은 개방 전압을 20 mV 미만으로 제한해 릴레이 접점 표면의 산화 피막을 깨뜨리지 않고 접촉 저항을 측정하는 기능입니다. 500 mΩ·5 Ω·50 Ω 범위에서만 동작하며, GOM-805에만 있습니다.

산화 피막을 깨뜨리지 않는 드라이 서킷 시험

접점 표면에 얇은 산화 피막이 있으면 높은 개방 전압이 피막을 뚫어 실제 사용 상태보다 낮은 저항이 측정됩니다. 개방 전압 20 mV 미만의 드라이 서킷 시험은 저전압 신호 회로에서 접점이 나타내는 저항을 그대로 반영합니다.

교정 관리

저저항 측정값의
신뢰성 관리

정확도는 전원 투입 후 30분 이상 예열하고 18~28 °C 환경을 유지한 상태의 값이므로, 검사 대기 중에도 전원을 켜 두는 것이 안정적입니다. 기준 저항을 이용한 주기적 교정 이력을 남기면 라인 간 측정값 편차를 추적하기 쉽습니다. 정기 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내합니다.

사용 방법

GOM-804·805 밀리옴미터
USB·RS-232C 명령 예시

GOM-804와 GOM-805는 USB와 RS-232C로 PC와 연결하고 SCPI 명령으로 측정 기능과 범위를 설정합니다. GOM-805는 GPIB가 기본이며 GOM-804는 출하 전 설치 옵션(GOM-80G1)으로 추가합니다.

소프트웨어·도구	하는 일
USB Driver	USB 연결 시 가상 COM 포트로 인식
LabVIEW Driver (GOM-80X)	LabVIEW 2014 이상에서 자동 시험 프로그램 작성
Realterm 등 터미널 프로그램	SCPI 명령 전송과 응답 확인

처음 연결하는 순서

순서	할 일
1	ESC로 메뉴를 선택한 뒤 System > Utility > Interface에서 USB 또는 RS-232C를 고릅니다.
2	USB는 PC에 연결한 뒤 장치 관리자의 Other Devices에 뜬 Virtual Com Port에 CD의 USB 드라이버를 설치하세요.
3	RS-232C는 널 모뎀 케이블(GTL-232)로 연결하고 통신 속도를 1200~115200 중에서 PC와 같게 맞춥니다. 패리티 없음, 데이터 8비트, 스톱 1비트입니다.
4	Realterm 같은 터미널에서 포트를 열고 *idn?을 보내 응답을 확인하세요.
5	SENSe:FUNCtion OHM으로 측정 기능을 정하고 SENSe:RANGe?로 범위를 확인합니다.

GOM-804·805 SCPI 명령 예시

명령	하는 일
*idn?	장비 정보 조회(응답 예: GWINSTEK,GOM805,GXXXXXXXX,V1.00)
SENSe:FUNCtion OHM	측정 기능을 저항(Ω)으로 설정
SENSe:RANGe?	현재 범위 설정 조회
CALC:COMP:BEEP	CALCulate:COMPare:BEEPer 명령의 단축형 표기

명령은 대소문자를 구분하지 않으며 장형과 단축형을 모두 쓸 수 있습니다. 전체 명령은 사용자 매뉴얼의 Command Overview에서 확인하세요.

사양

GOM-804·GOM-805
모델 비교와 범위별 사양

항목	GOM-804	GOM-805
구동 모드	DC+	DC+/DC−, 펄스, PWM, 제로
드라이 서킷	해당 없음	지원 (개방 전압 20 mV 미만, 500 mΩ·5 Ω·50 Ω 범위)
빈닝 기능	해당 없음	지원
5 MΩ 범위 정확도	±(0.2 % rdg + 0.008 % range)	±(0.5 % rdg + 0.008 % range)
GPIB	선택 사양 (GOM-80G1, 출하 전 설치)	기본

시리즈 공통 사양

항목	사양
측정 방식	4선식
표시	50,000 카운트, 3.5인치 (320 × 240) TFT LCD
샘플링 속도	느림 10회/s, 빠름 60회/s
온도 측정 범위	−50 ~ 399.9 °C, 분해능 0.1 °C
온도 정확도	−10 ~ 40 °C: 0.3 % ± 0.5 °C, 그 외: 0.3 % ± 1.0 °C
지원 기능	COMP, REL, 다이오드 측정, 온도 보정, 온도 전환, 온도 측정

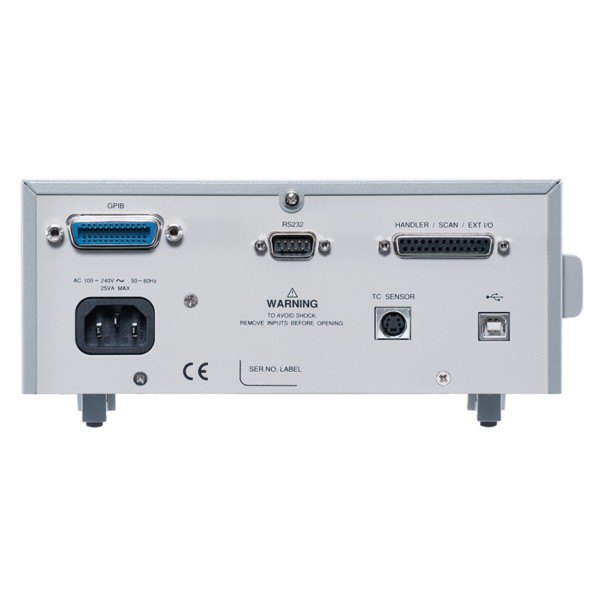

인터페이스	USB, RS-232C, Handler·SCAN·EXT IO (D-sub 25핀 병합)
메모리	패널 설정 20세트
정확도 조건	전원 투입 30분 이상, 18 ~ 28 °C
입력 전원	AC 100 ~ 240 V, 50/60 Hz
소비 전력	최대 25 VA
외형 치수 (W×H×D)	223 × 102 × 283 mm
무게	약 3 kg (최대)

저항 범위별 사양 (두 모델 공통)

범위	분해능	시험 전류	정확도
5 mΩ	0.1 µΩ	1 A	±(0.1 % rdg + 0.2 % range)
50 mΩ	1 µΩ	1 A	±(0.1 % rdg + 0.02 % range)
500 mΩ	10 µΩ	100 mA	±(0.05 % rdg + 0.02 % range)
5 Ω	100 µΩ	100 mA	±(0.05 % rdg + 0.02 % range)
50 Ω	1 mΩ	10 mA	±(0.05 % rdg + 0.02 % range)
500 Ω	10 mΩ	1 mA	±(0.05 % rdg + 0.008 % range)
5 kΩ	100 mΩ	100 µA	±(0.05 % rdg + 0.008 % range)
50 kΩ	1 Ω	100 µA	±(0.05 % rdg + 0.008 % range)
500 kΩ	10 Ω	10 µA	±(0.05 % rdg + 0.008 % range)
5 MΩ	100 Ω	1 µA	GOM-804 ±(0.2 % rdg + 0.008 % range), GOM-805 ±(0.5 % rdg + 0.008 % range)

활용 분야

미세 저항 편차를
선별하는 현장

릴레이·스위치 제조 — 접점의 접촉 저항을 전수 검사해 산화나 압착 불량을 출하 전에 선별합니다.
모터·변압기 코일 권선 — 권선 저항을 온도 보정해 같은 기준으로 비교하고 단선 징후를 점검합니다.
배전반·부스바 접속부 — 볼트 체결부의 저항 변화로 체결 불량과 발열 위험을 점검합니다.
배터리 팩·케이블 조립 — 탭 용접부와 압착 단자의 저항을 라인에서 판정합니다.

선택 가이드

GOM-804와 GOM-805,
구동 방식에 맞는 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
일반 접점·권선의 DC 저항을 시험할 때	GOM-804	DC+ 구동과 5 MΩ 범위 ±0.2 % rdg 정확도로 기본 시험을 처리하며, GPIB는 필요할 때 추가할 수 있습니다.
산화 피막이 있는 접점을 저전압으로 시험할 때	GOM-805	개방 전압 20 mV 미만의 드라이 서킷을 지원합니다.
열기전력이나 자기 발열 영향을 줄여야 할 때	GOM-805	DC+/DC−, 펄스, PWM 구동 모드를 바꿔 가며 결과를 비교할 수 있습니다.
GPIB 자동 시험 설비에 처음부터 연결할 때	GOM-805	GPIB가 기본이어서 추가 카드 설치가 필요 없습니다.

구성·옵션

기본 구성과
별매 액세서리

구분	품번	내용
기본 구성	—	퀵 스타트 가이드, 전원 코드, 테스트 리드 GTL-308, 사용 설명서
옵션	GOM-80G1 (옵션.01)	GPIB 카드 (GOM-804 전용, 출하 전 설치)
별매	PT-100	백금 온도 프로브
별매	GTL-232	RS-232 케이블 (9핀 암–9핀, 널 모뎀)
별매	GTL-246	USB 케이블
별매	GTL-248	GPIB 케이블 (2000 mm)
별매	GTL-251	GPIB-USB-HS (고속)
별매	GTL-309	테스트 리드 (약 3000 mm)

GOM-804·GOM-805와 함께 보는
정밀 계측 장비

GOM-804와 GOM-805는 어떤 점이 다릅니까?
GOM-805에만 DC+/DC−·펄스·PWM·제로 구동 모드, 드라이 서킷, 빈닝 기능이 있으며 GPIB도 기본입니다. 5 MΩ 범위 정확도도 GOM-804는 ±0.2 % rdg, GOM-805는 ±0.5 % rdg로 다릅니다.
GOM-804·GOM-805는 온도 변화가 큰 현장에서도 저항값을 같은 기준으로 비교할 수 있습니까?
네, PT-100 프로브로 온도를 측정하고 온도 보정 기능으로 저항값을 보정합니다. PT-100 프로브는 별매 액세서리이므로 온도 보정을 사용하려면 함께 준비하세요.
GOM-804·GOM-805는 패널 설정을 몇 개까지 저장할 수 있습니까?
20세트까지 저장할 수 있습니다. 검사 대상별 범위와 샘플링 속도를 미리 저장해 두면 품목을 바꿀 때 설정 시간이 줄어듭니다.
GOM-804·GOM-805는 자동 검사 라인과 어떻게 연결합니까?
Handler·SCAN·EXT IO 병합 인터페이스(D-sub 25핀)로 핸들러와 스캐너를 연결하고, USB와 RS-232C로 PC 제어를 구성합니다. GPIB는 GOM-805에 기본으로 있으며, GOM-804는 출하 전 설치 옵션으로 주문합니다.
