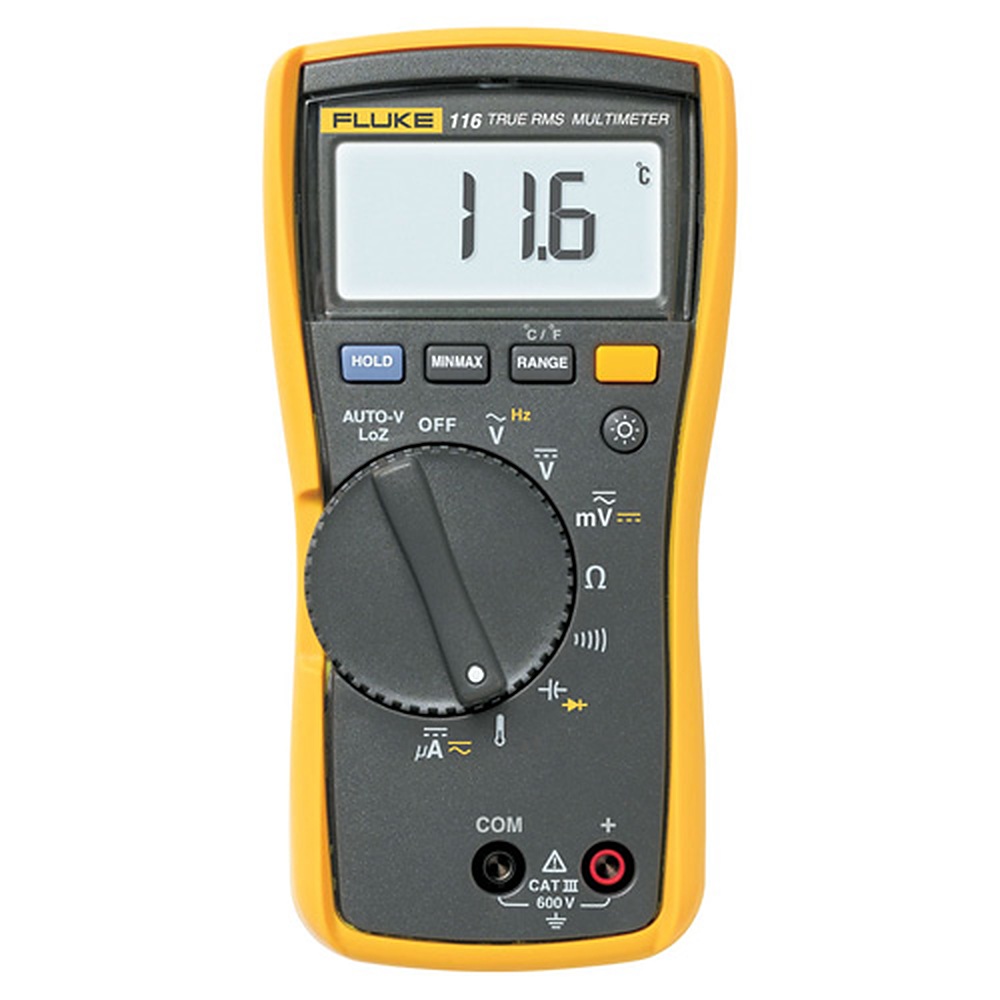

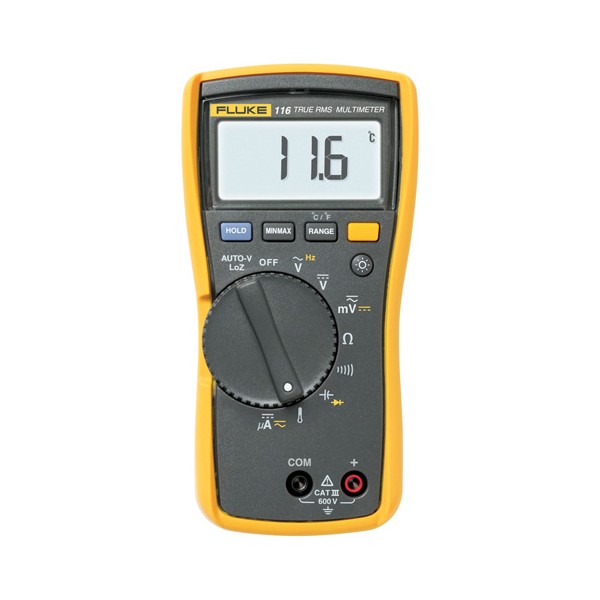

Fluke 116 디지털 멀티미터

MODEL: Fluke 116
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

화염 감지기 신호와 온도를
함께 측정하는 HVAC 멀티미터

Fluke 116 HVAC용 true-rms 멀티미터

견적 받기

Fluke 국내 공식 대리점

Fluke 116은 버너 화염 감지기의 600.0 µA 신호와 -40…400 °C의 K형 온도를 측정하는 HVAC용 true-rms 디지털 멀티미터(DMM)입니다. AutoVolt·LoZ와 CAT III 600 V 등급을 갖춰 공조와 연소 설비 점검에 적합합니다.

µA 범위의 분해능이 0.1 µA라 화염 정류 신호가 얼마나 약해졌는지 수치로 확인할 수 있습니다. 80BK-A 프로브로 토출 온도까지 같은 본체에서 재므로 들고 다닐 공구가 줄어듭니다. 프로브를 포함한 이 모델은 (주)테솔이 국내에 공식 공급합니다.

600.0 µA

화염 감지기 신호 범위

-40…400 °C

K형 온도 측정 범위

0.1 µA

µA 범위 분해능

6,000

카운트, 초당 4회 갱신

특징

공조 설비 점검에 맞춘
Fluke 116 측정 구성

핵심 특징	현장에서 달라지는 점
µA 전류	화염 센서 신호를 0.1 µA 단위로 재서 점화 불량의 원인이 센서 쪽인지 제어 쪽인지 가려낼 수 있습니다.
내장 온도 측정	80BK-A 프로브로 K형 온도를 바로 측정하므로 별도 온도계를 들고 다니지 않습니다.
LoZ	낮은 입력 임피던스로 고스트 전압 때문에 값을 잘못 읽는 일을 막아 줍니다.
AutoVolt	AC와 DC를 스스로 골라 600 V까지 측정하므로 스위치를 잘못 두는 실수가 줄어듭니다.
True-rms	비선형 신호의 AC 전압까지 실효값으로 측정해 인버터 공조기 주변에서도 값이 정확합니다.
자석 걸이 호환	옵션인 ToolPak 자석 걸이에 걸어 두면 두 손을 모두 작업에 쓸 수 있습니다.

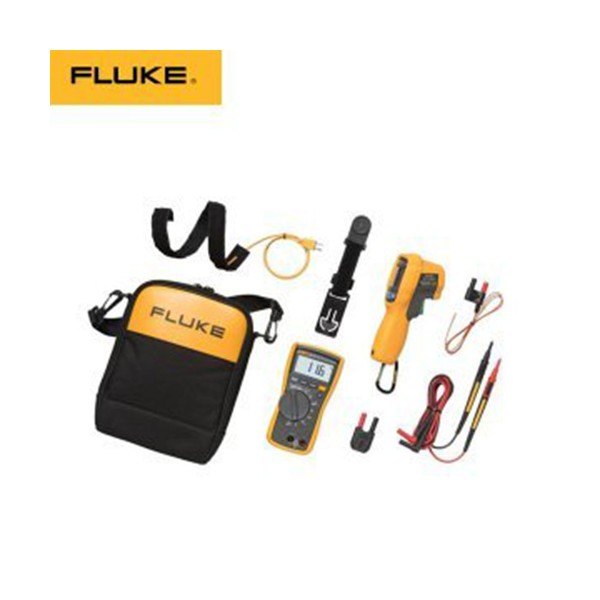

멀티미터와 테스트 리드, 케이스 등 키트 구성품

화염 감지기

µA 범위로 측정하는
버너 화염 신호

버너의 화염 정류 신호는 µA 단위라 일반 전류 범위로는 읽기 어렵습니다. 116은 600.0 µA 범위에서 AC와 DC를 모두 측정합니다. 10 A 전류 입력은 없으므로 큰 전류는 클램프를 함께 써서 측정하세요.

화염 감지기 신호 확인

화염 감지기 회로에 직렬로 연결해 µA 값을 읽고 설비 점검 기준과 비교하세요. 값이 점점 낮아지는 추세가 보이면 센서를 청소하거나 교체할 시점을 미리 판단할 수 있습니다.

온도 읽기

Fluke 116 온도 측정에서
프로브 오차 따로 계산하기

온도 정확도 ±(1 % + 10)은 본체만의 값이며 프로브 오차는 들어 있지 않습니다. 중요한 측정 지점에서는 본체 오차에 프로브 오차를 더해 판정 기준을 세우세요.

80BK-A 온도 프로브 측정

80BK-A 프로브를 입력 단자에 꽂고 측정 지점에 밀착한 뒤 값이 안정될 때까지 기다리세요. 공급 온도와 환기 온도를 매번 같은 순서로 재면 열 교환 상태를 비교하기 쉽습니다.

교정 관리

Fluke 116
정확도 관리와 교정

전압·µA·온도 기능을 모두 쓰는 현장이라면 교정을 의뢰할 때 사용하는 기능을 함께 알려 주세요. 범위를 정하기 쉬워집니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.

사양

Fluke 116 상세 사양

항목	사양
카운트	6,000 (초당 4회) · 33세그먼트 바 그래프 (초당 40회) · 흰색 LED 백라이트
DC 전압	600.0 mV…600.0 V · ±(0.5 % + 2)
DC 전압 분해능	600.0 mV 범위 0.1 mV · 6.000 V/0.001 V · 60.00 V/0.01 V · 600.00 V/0.1 V
AC 전압	600.0 mV…600.0 V · true-rms · ±(1.0 % + 3) (45–500 Hz) · ±(2.0 % + 3) (500 Hz–1 kHz) · 범위의 1–100 %
AC 전압 분해능	600.0 mV 범위 0.1 mV · 6.000 V/0.001 V · 60.00 V/0.01 V · 600.0 V/0.1 V
AutoVolt · LoZ	600.0 V · 분해능 0.1 V · ±(2.0 % + 3) (DC, 45–500 Hz) · ±(4.0 % + 3) (500 Hz–1 kHz)
온도	K형 -40…400 °C · 분해능 0.1 °C · ±(1 % + 10) (프로브 오차 제외) · 80BK-A 프로브 포함
µA 전류	AC 600.0 µA ±(1.5 % + 3) (45–500 Hz) · DC 600.0 µA ±(1.0 % + 2)
µA 분해능	600.0 µA 범위 0.1 µA (AC · DC)
저항 · 통전	600.0 Ω…6.000 MΩ ±(0.9 % + 1) · 40.00 MΩ ±(5 % + 2) · 통전 < 20 Ω 켜짐 / > 250 Ω 꺼짐
저항 분해능	600.0 Ω/0.1 Ω · 6.000 kΩ/0.001 kΩ · 60.00 kΩ/0.01 kΩ · 600.0 kΩ/0.1 kΩ · 6.000 MΩ/0.001 MΩ · 40.00 MΩ/0.01 MΩ
연속성 탐지	500 µs 이상 개방 · 단락 회로 탐지, 범위 600 Ω · 분해능 1 Ω
커패시턴스 · 다이오드	1000 nF…9999 µF · 100 µF~1000 µF ±(1.9 % + 2) · 1000 µF 초과 ±(5 % + 20) · 다이오드 2.000 V ±(0.9 % + 2)
커패시턴스 분해능	1000 nF/1 nF · 10.00 µF/0.01 µF · 100.0 µF/0.1 µF · 9999 µF/1 µF
LoZ 정전 용량	1 nF~500 µF · ±(10 % + 2) (일반)
안전 등급	CAT III 600 V (IEC 61010-2-033) · 단자-접지 최대 600 V
서지 방지	6 kV 피크, IEC 61010-1 600 V CAT III, 오염 등급 2 준수
작동 온도	-10…+50 °C
보관 온도	-40…+60 °C
배터리	9 V 알카라인 (NEDA 1604A / IEC 6LR61) · 400시간 (백라이트 끔)
크기	167 × 84 × 46 mm
무게	550 g
보증	3년

활용 분야

Fluke 116이
알맞은 공조 점검

화염 감지기 점검 — 버너 신호를 µA 단위로 측정해 센서 상태를 확인합니다.
설비 온도 확인 — 80BK-A 프로브로 K형 온도를 측정합니다.
제어 회로 확인 — 저항, 연속성, 다이오드를 점검합니다.
정전 용량 확인 — 1000 nF부터 9999 µF까지 측정해 커패시터 열화를 확인합니다.

선택 가이드

Fluke 116을
고르는 기준

이럴 때	권장 모델
화염 감지기 µA와 K형 온도가 필요하다면	Fluke 116
적외선 온도계까지 함께 필요하다면	Fluke 116/62 MAX+ 키트
10 A 전류를 재야 한다면	Fluke 115 또는 117
전압과 통전만 판정하면 된다면	Fluke 114

구성·옵션

Fluke 116 구성품과
콤보 키트

구성품	내용
Fluke 116	true-rms HVAC 디지털 멀티미터
80BK-A	DMM 온도 프로브
TL75	테스트 리드
9 V 배터리	장착된 상태로 출하
사용 설명서	매뉴얼
키트	116/62 MAX+ — 적외선 온도계 포함

116과 함께 보는
Fluke 멀티미터

Fluke 116으로 10 A 전류도 측정할 수 있습니까?
아닙니다. 116은 600 µA까지 측정합니다. 10 A 측정이 필요하다면 Fluke 115나 117을 고르세요.
Fluke 116 온도 정확도에 프로브 오차도 포함됩니까?
아닙니다. ±(1 % + 10)은 본체만의 값이므로 프로브 오차는 따로 더해 판단하세요.
HVAC용 116으로 전압과 저항도 측정할 수 있습니까?
네, 전압, 저항, 연속성, 다이오드, 정전 용량까지 측정할 수 있습니다.
Fluke 116 배터리는 얼마나 오래 갑니까?
백라이트를 끄면 일반 사용 기준 400시간입니다. 9 V 알카라인 배터리를 사용합니다.
