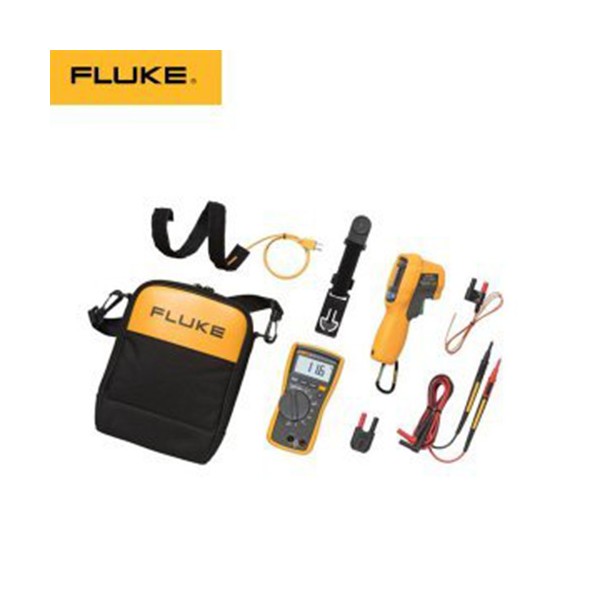

FLUKE-116/62 MAX+ HVAC 콤보 키트

MODEL: FLUKE-116/62 MAX+
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

배관과 덕트 온도를
함께 재는 HVAC 콤보 키트

Fluke 116/62 MAX+ 기술자용 콤보 키트

견적 받기

Fluke 국내 공식 대리점

Fluke 116/62 MAX+ 키트는 HVAC용 true-rms 멀티미터 116과 적외선 온도계 62 MAX+를 함께 묶은 기술자용 콤보 키트(Combo Kit)입니다. 배관은 K형 프로브로 -40~400 °C까지, 덕트 표면은 비접촉 방식으로 -30~650 °C까지 측정합니다.

116은 600.0 µA 범위를 0.1 µA 단위로 측정해 미세 전류가 흐르는 제어 회로를 확인합니다. 62 MAX+는 12:1 광학 해상도로 떨어진 표면의 온도를 재므로, 손이 닿지 않는 덕트도 거리를 둔 채 점검할 수 있습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

600.0 µA

AC·DC 미세 전류 범위

12:1

62 MAX+ 거리 대 스팟 비율

듀얼 레이저

측정 영역을 두 점으로 표시

IP54

62 MAX+ 먼지·물튐 보호

특징

접촉식과 비접촉식 온도 측정을
한 가방에 담은 HVAC 키트

핵심 특징	현장에서 달라지는 점
K형 접촉 온도	배관과 공기 온도를 접촉식으로 재므로 냉매 배관의 입구·출구 온도차를 같은 방식으로 비교할 수 있습니다.
600.0 µA 전류 범위	교류·직류 미세 전류를 0.1 µA 단위로 측정해 신호 회로가 정상인지 판단할 수 있습니다.
62 MAX+ 비접촉 측정	프로브를 댈 수 없는 덕트나 뜨거운 표면도 거리를 두고 확인하므로 가까이 다가갈 위험이 줄어듭니다.
듀얼 레이저	두 레이저 점이 측정 영역을 표시하므로 겨누는 위치와 범위를 현장에서 바로 맞출 수 있습니다.
3 m 낙하 시험	62 MAX+는 IP54 외함에 낙하 시험까지 거쳐, 사다리 위에서 떨어뜨려도 파손 걱정이 적습니다.
큰 백라이트	116의 큰 백라이트 덕분에 어두운 기계실이나 천장 속에서도 값을 쉽게 읽을 수 있습니다.

측정 구분

접촉식과 비접촉식
온도 측정 선택 기준

배관 표면에 프로브를 밀착할 수 있다면 116의 K형 입력으로 기준값을 측정하고, 프로브가 닿지 않거나 뜨거운 표면은 62 MAX+로 확인하세요. 두 값의 차이가 크다면 비접촉 측정의 방사율 설정부터 점검합니다.

방사율 — 62 MAX+는 0.10~1.00 범위에서 조정할 수 있으므로 도장면과 광택 금속에 각각 맞는 값을 설정하세요.
응답 시간 — 300 ms 미만이라 레이저 점을 천천히 옮기면서 온도 변화를 따라갈 수 있습니다.
접촉 오차 — 116의 K형 정확도는 프로브 오차를 뺀 값이므로 프로브 사양도 함께 확인하세요.

배선 점검과 온도 점검을 한 번의 순회로

116은 교류 전압을 600 V까지 측정하고 62 MAX+는 AA 배터리로 8시간 동작하므로, 제어반 점검과 배관 점검을 한 번의 순회에서 이어 갈 수 있습니다. 키트에 든 TPAK 자석 걸이 스트랩으로 116을 금속 패널에 걸어 두면 두 손이 자유롭습니다.

교정 관리

116·62 MAX+ 점검 이력을 위한
교정 관리

온도차와 전압 기록을 보수 이력으로 비교하려면 두 계측기의 교정 주기를 함께 관리해야 합니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.

사양

116과 62 MAX+
상세 사양

항목	사양
구성	Fluke 116 HVAC 멀티미터 (온도 · µA) · Fluke 62 MAX+ 적외선 온도계
116 DC 전압	6.000 V · 60.00 V · 600.00 V (분해능 0.001 V · 0.01 V · 0.1 V) ±(0.5 % + 2)
116 DC mV	600.0 mV · 0.1 mV · ±(0.5 % + 2)
116 AC 전압	600 V까지 ±(1.0 % + 3) true-rms (45–500 Hz)
116 AC mV (true-rms)	600.0 mV · 0.1 mV · ±(1.0 % + 3) (45–500 Hz) · ±(2.0 % + 3) (500 Hz–1 kHz)
116 AutoVolt	600.0 V · 0.1 V · ±(2.0 % + 3) (DC, 45–500 Hz) · ±(4.0 % + 3) (500 Hz–1 kHz)
116 저항	600.0 Ω · 6.000 kΩ · 60.00 kΩ · 600.0 kΩ · 6.000 MΩ ±(0.9 % + 1) · 40.00 MΩ ±(1.5 % + 2)
116 연속성	600 Ω · 20 Ω 미만 켜짐 · 250 Ω 초과 꺼짐 · 500 µs 이상 단락 감지
116 다이오드	2.000 V · 0.001 V · ±(0.9 % + 2)
116 커패시턴스	1000 nF · 10.00 µF · 100.0 µF · 9999 µF · 100 µF–1000 µF ±(1.9 % + 2) · 1000 µF 초과 ±(5 % + 20)
116 주파수	9.999 Hz · 50.00 Hz · 99.99 Hz · 999.99 Hz · ±(0.1 % + 2)
116 AC · DC µA	600.0 µA · 0.1 µA · ±(1.0 % + 2)
116 K형 온도	-40~400 °C ±(1 % + 10) (프로브 오차 제외)
116 표시	6000 카운트 · 초당 4회 갱신 · 막대그래프 33 세그먼트 · 초당 32회 갱신
116 안전 등급	CAT III 600 V (IEC 61010-1) · 오염 등급 2 · 서지 6 kV 피크
116 작동 · 보관 온도	-10~50 °C · -40~60 °C
116 배터리	9V 알카라인 (NEDA 1604A / IEC 6LR61) · 400시간 (일반 사용, 백라이트 없을 때)
116 크기 · 중량 · 보증	167 × 84 × 46 mm · 550 g · 3년
62 MAX+ 측정 범위	-30~650 °C
62 MAX+ 정확도	±1.0 °C 또는 ±1.0 % 중 큰 값
62 MAX+ 광학	D:S 12:1 · 듀얼 레이저
62 MAX+ 응답 시간	300 ms 미만 (판독값의 95 %)
62 MAX+ 스펙트럼 응답 · 방사율	8–14 µm · 0.10–1.00
62 MAX+ 분해능	0.1 °C
62 MAX+ 내구성	IP54 · 3 m 낙하
62 MAX+ 배터리	AA 배터리 · 레이저와 백라이트를 켠 상태 8시간
62 MAX+ 크기 · 중량	175 × 85 × 75 mm · 255 g
62 MAX+ 작동 · 보관 온도	0~50 °C · -20~60 °C (배터리 제외)
62 MAX+ 습도 · 고도	30 °C에서 10–90 % RH 비응축 · 작동 2,000 m · 보관 12,000 m
62 MAX+ 레이저 안전	FDA · EN 60825-1 Class II

활용 분야

HVAC 콤보 키트로 점검하는
공조 설비 현장

정기 점검 — 에어컨과 냉동기 배관의 입출구 온도차를 접촉식으로 확인합니다.
비접촉 점검 — 덕트와 배관 표면 온도를 사다리에 오르지 않고 아래에서 확인합니다.
전기 점검 — 제어반의 전압과 저항을 확인합니다.
센서 회로 점검 — 미세 전류가 흐르는 센서 회로를 µA 단위로 측정합니다.

선택 가이드

116/62 MAX+ 키트와
단품 구성 비교

이럴 때 (현장 조건)	권장 구성	선택 이유
접촉 온도와 비접촉 온도를 함께 점검한다면	Fluke 116/62 MAX+ 키트	116의 K형 입력과 62 MAX+ 비접촉 측정을 한 구성으로 갖춰 두 방식을 바로 비교할 수 있습니다.
표면 온도만 점검한다면	Fluke 62 MAX+ 단품	-30~650 °C 비접촉 측정만 필요하므로 적외선 온도계 단품으로 충분합니다.
10 A 전류까지 재는 전기 점검이라면	Fluke 115 · 117	116의 전류 범위는 µA 단위라, 10 A 입력이 있는 모델이 맞습니다.

110 시리즈 비교

모델	맞는 작업	전류	LoZ	더한 기능	CAT 등급
113	유틸리티 점검	없음	VCHEK (LoZ 전압 · 통전)	저항 · 커패시턴스 · 다이오드	CAT IV 600 V
114	전기 점검	없음	AutoVolt · LoZ	저항 · 통전	CAT III 600 V
115	현장 서비스	10 A AC/DC	없음	커패시턴스 · 주파수 50 kHz	CAT III 600 V
116	HVAC	600 µA AC/DC	AutoVolt · LoZ	K형 온도 -40~400 °C	CAT III 600 V
117	전기 기사	10 A AC/DC	AutoVolt · LoZ	비접촉 전압 감지 (VoltAlert)	CAT III 600 V

구성·옵션

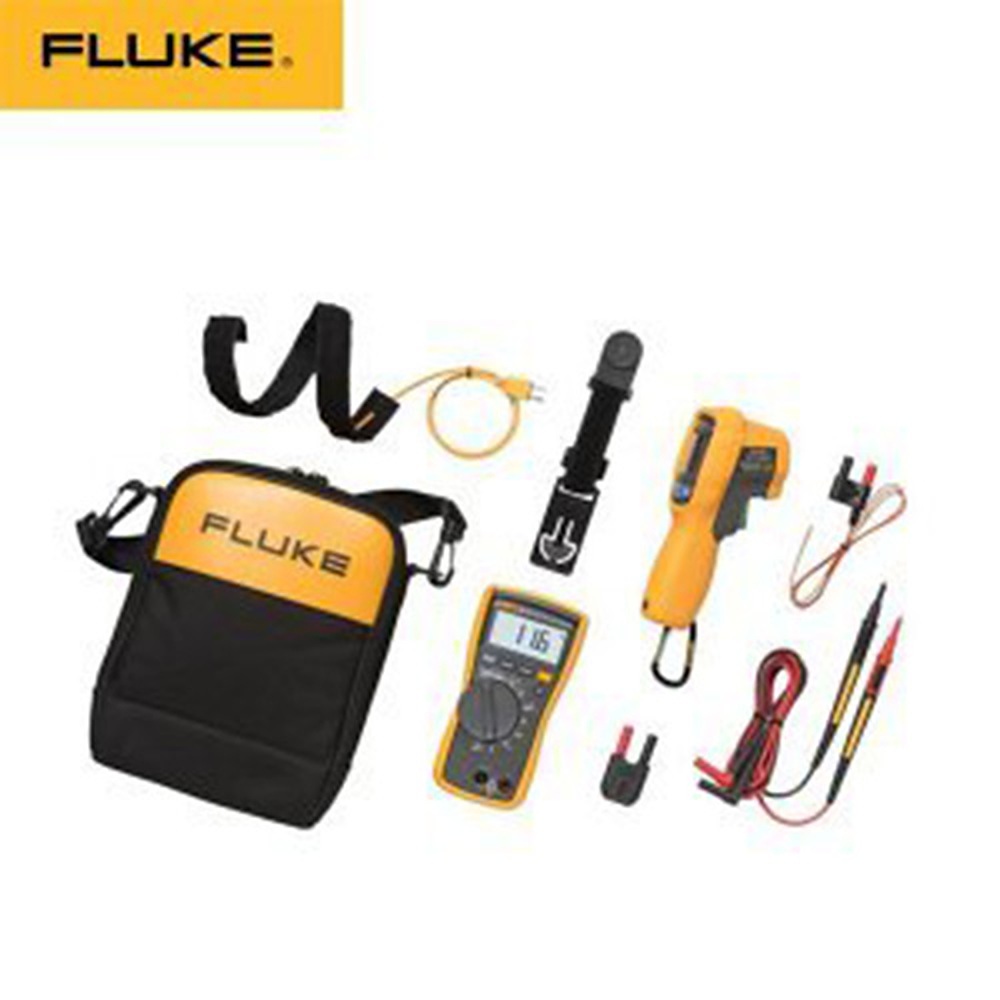

HVAC 콤보 키트
구성품과 부속품

구분	구성	비고

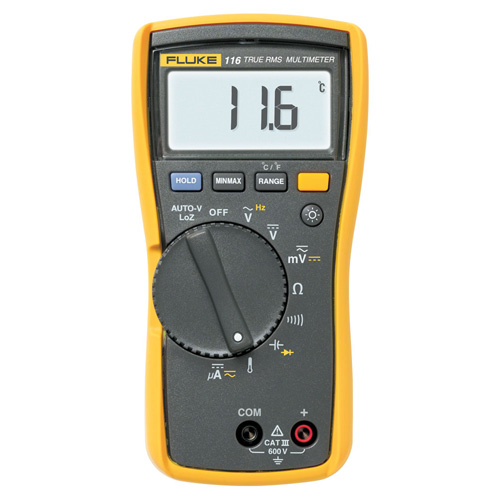

멀티미터	Fluke 116 HVAC 멀티미터	온도 · µA 측정
온도계	Fluke 62 MAX+ 적외선 온도계	비접촉 측정
테스트 리드	TL175 테스트 리드 세트	116용
걸이	TPAK 자석 걸이 스트랩	금속 면에 부착
온도 프로브	80BK 통합 온도 프로브 · 80AK-A 열전대 어댑터 · 플렉시블 커프 파이프 클램프 열전대	K형 접촉 측정용
보관	C115 소프트 케이스	기본 포함

HVAC 키트와 함께 보는
Fluke 멀티미터

Fluke 62 MAX+ 적외선 온도계만 따로 살 수 있습니까?
네, 62 MAX+ 단품도 (주)테솔이 공식 공급합니다. 멀티미터를 이미 갖고 계시다면 단품으로 구성하세요.
116과 62 MAX+의 온도 측정은 어떻게 구분해 씁니까?
116은 K형 프로브를 대서 -40~400 °C를, 62 MAX+는 접촉 없이 -30~650 °C를 측정합니다. 프로브를 밀착할 수 없는 표면이라면 62 MAX+를 쓰세요.
62 MAX+ 레이저는 어느 등급입니까?
Class II 레이저이며 FDA와 EN 60825-1 기준을 따릅니다. 눈을 향하지 않도록 사용 수칙을 지키세요.
116/62 MAX+ 키트의 배터리는 얼마나 갑니까?
62 MAX+는 레이저와 백라이트를 켠 상태에서 8시간, 116은 백라이트를 쓰지 않는 일반 사용에서 400시간입니다.
HVAC 콤보 키트의 두 계측기 교정도 맡길 수 있습니까?
네, 범위에 따라 안내해 드립니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내합니다.
