공정 배관과 제어반에 맞는
헤드형 Pt100 온도 센서

TC Direct 513-211 · 514-420 · 514-500 · 514-580 · 516-200 헤드형 Pt100 RTD

견적 받기

TC Direct 국내 정식 공급 파트너

TC Direct 513·514·516 계열은 프로브 위에 단자 헤드를 올린 헤드형 Pt100 RTD(터미널 헤드형 저항 온도 센서)입니다. 마이크로·미니어처·표준 헤드와 IP67 방수 헤드, 4-20 mA 트랜스미터 내장형, 1/2 in BSP 프로세스 연결형이 있어 공정 배관과 제어반에 맞는 구성을 선택합니다.

센서는 IEC 60751 Class B 3선 Pt100 소자로 -75~+250 °C에서 사용하고, 헤드는 135 °C까지 견딥니다. 514-580 계열은 헤드 안 트랜스미터가 온도를 4-20 mA로 출력합니다. 이 헤드형 RTD는 (주)테솔이 국내에 공식 공급합니다.

IP67

방수 헤드 등급(514-420 · 514-500 · 514-580 · 516-200)

135 °C

헤드 내열 온도

4-20 mA

514-580 트랜스미터 출력

1/2 in BSP

516-200 프로세스 연결 나사

특징

헤드와 출력 방식을
고르는 구성

핵심 특징현장에서 달라지는 점
마이크로 헤드(513-211)63 × 49 mm 헤드라 공간이 좁은 기계와 장비 안에 설치합니다.
IP67 방수 헤드(514-420 · 514-500)습기와 물이 닿는 위치에서도 배선 단자를 보호합니다.
4-20 mA 트랜스미터(514-580)헤드 안 트랜스미터가 온도를 전류 신호로 변환해 제어반으로 전송합니다.
출력 범위 선택여러 트랜스미터 출력 범위 중에서 제어 입력에 맞는 범위를 선택합니다.
프로세스 나사(516-200)1/2 in BSP 평행 나사로 배관과 탱크에 직접 체결합니다.
316 스테인리스 보호관316 스테인리스 스틸 보호관으로 공정 유체와의 접촉에 견딥니다.

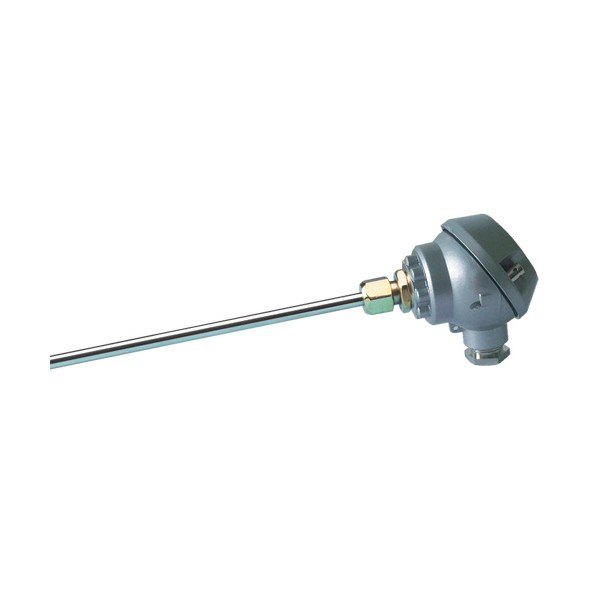

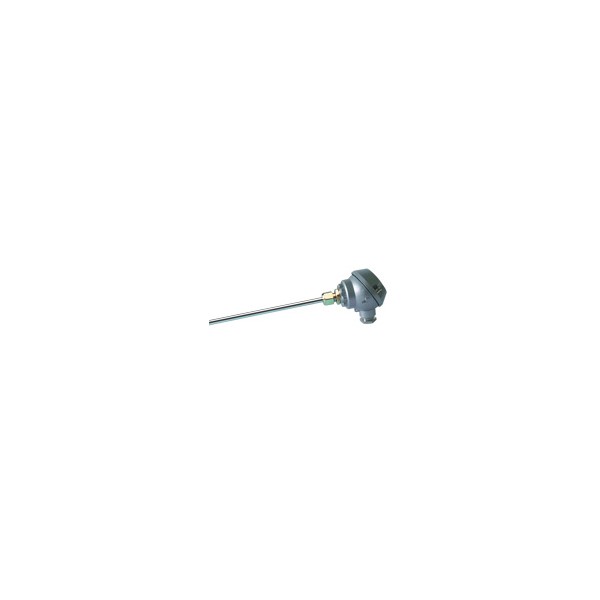

TC 513-211 - 단자 헤드가 달린 긴 금속 관 RTD 센서
단자 헤드가 달린 긴 금속 관 RTD 센서

헤드·출력 선택

헤드 크기와
출력 방식 선택

설치 공간이 좁으면 마이크로 헤드 513-211을, 방수가 필요하면 미니어처 514-420 또는 굵은 보호관(6·8 mm)을 사용하는 표준 514-500을 선택합니다. 4-20 mA 신호가 필요한 제어 루프에는 트랜스미터 내장형 514-580 계열을 선택하세요.

트랜스미터 출력 범위는 품번별로 정해져 있으며 프로브 길이도 모델별로 구성됩니다. 길이는 헤드와 글랜드를 제외한 값입니다.

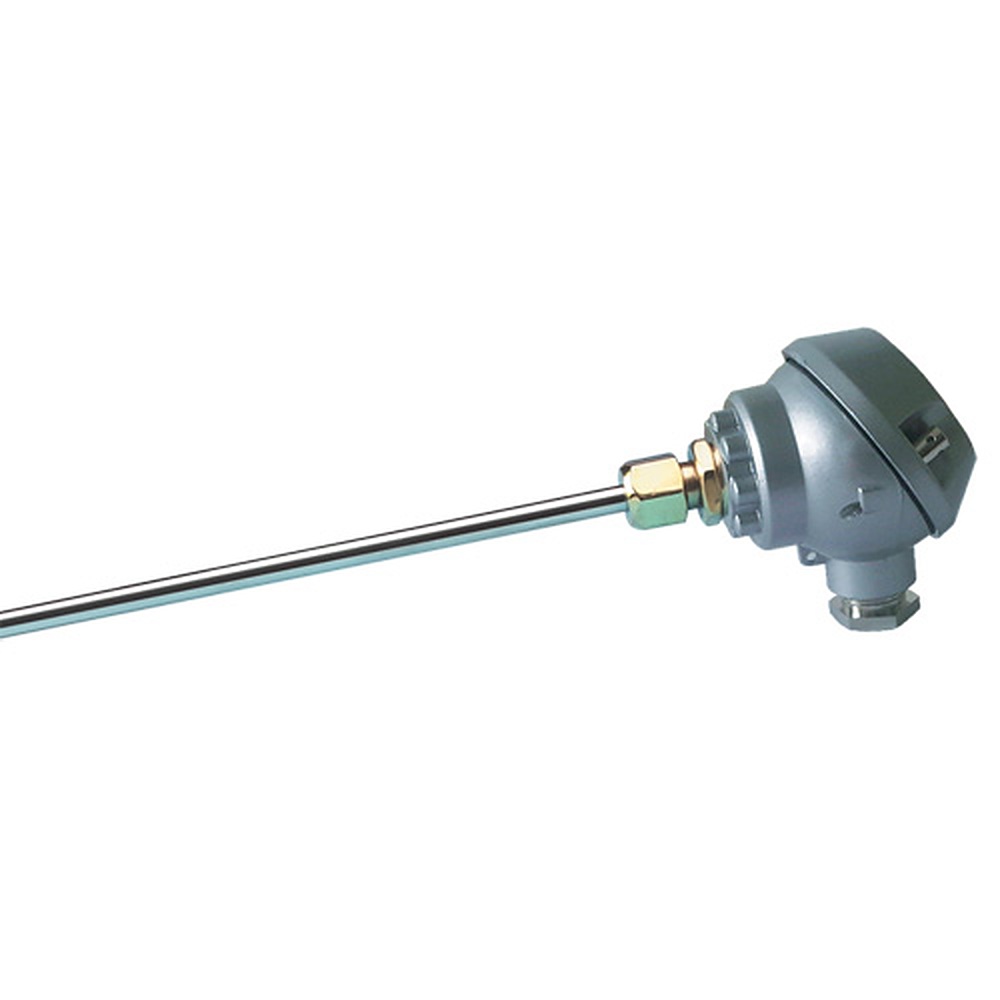

4-20 mA 트랜스미터를 내장한 표준 방수 헤드

헤드 안의 트랜스미터가 Pt100 신호를 4-20 mA로 변환하므로 제어반까지 일반 계장 케이블로 연장합니다. 출력 범위는 측정하려는 온도 구간에 맞춰 품번으로 선택하세요.

사양

5개 모델 비교와
공통 사양

모델형태구성
513-211마이크로 헤드헤드 63 × 49 mm, Pt100, 지름 3 · 6 mm
514-420미니어처 IP67 방수 헤드Pt100, 지름 3 · 6 mm
514-500표준 IP67 방수 헤드Pt100, 지름 6 · 8 mm
514-580표준 방수 헤드 + 4-20 mA 트랜스미터프로브 6 mm × 150 mm 외, 출력 범위 -25 ~ +100 / 0 ~ +200 / 0 ~ +250 / 0 ~ +350 °C
516-200표준 헤드 + 프로세스 연결Pt100, 1/2 in BSP 나사, 6 mm × 150 mm 외

시리즈 공통 사양

항목값
등급IEC 60751 Class B
결선3선
센서 사용 범위-75 ~ +250 °C
헤드 내열135 °C
방수 등급IP67 (514-420 · 514-500 · 514-580 · 516-200)
프로브 재질316 스테인리스 스틸
소자 길이10 mm
최소 침지 깊이50 mm
길이 기준헤드·글랜드 제외

활용 분야

헤드형 RTD가
필요한 공정

  • 좁은 기계·장비 — 마이크로 헤드로 공간이 좁은 장비의 온도를 측정합니다.
  • 습기·물이 닿는 위치 — IP67 방수 헤드로 단자부를 보호합니다.
  • 4-20 mA 제어 입력 — 제어반에 전류 신호로 온도를 전달합니다.
  • 배관·탱크 설치 — 516-200을 나사로 달아 공정 온도를 측정합니다.

선택 가이드

설치 조건별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
공간이 좁고 헤드가 작아야 할 때513-211마이크로 헤드 63 × 49 mm입니다.
방수 헤드가 필요할 때 (미니어처)514-420미니어처 IP67 방수 헤드입니다.
방수 헤드가 필요할 때 (표준, 굵은 보호관)514-500표준 IP67 헤드에 굵은 보호관입니다.
4-20 mA 신호로 보내야 할 때514-580헤드 안 트랜스미터가 4-20 mA를 출력합니다.
배관이나 탱크에 나사로 달 때516-2001/2 in BSP 평행 나사로 체결합니다.

구성·옵션

헤드형 RTD 전체 품번 목록

품번헤드 · 출력프로브 지름 · 길이
513-211마이크로 헤드지름 3 mm · 150 mm
513-213마이크로 헤드지름 3 mm · 250 mm
513-215마이크로 헤드지름 3 mm · 300 mm
513-217마이크로 헤드지름 3 mm · 400 mm
513-219마이크로 헤드지름 3 mm · 500 mm
513-221마이크로 헤드지름 3 mm · 1000 mm
513-223마이크로 헤드지름 6 mm · 150 mm
513-225마이크로 헤드지름 6 mm · 250 mm
513-227마이크로 헤드지름 6 mm · 300 mm
513-229마이크로 헤드지름 6 mm · 400 mm
513-232마이크로 헤드지름 6 mm · 500 mm
513-234마이크로 헤드지름 6 mm · 1000 mm
514-420미니어처 IP67 헤드지름 3 mm · 150 mm
514-421미니어처 IP67 헤드지름 3 mm · 250 mm
514-423미니어처 IP67 헤드지름 3 mm · 300 mm
514-424미니어처 IP67 헤드지름 3 mm · 400 mm
514-426미니어처 IP67 헤드지름 3 mm · 500 mm
514-428미니어처 IP67 헤드지름 3 mm · 1000 mm
514-432미니어처 IP67 헤드지름 6 mm · 150 mm
514-434미니어처 IP67 헤드지름 6 mm · 250 mm
514-435미니어처 IP67 헤드지름 6 mm · 300 mm
514-437미니어처 IP67 헤드지름 6 mm · 400 mm
514-438미니어처 IP67 헤드지름 6 mm · 500 mm
514-440미니어처 IP67 헤드지름 6 mm · 1000 mm
514-500표준 IP67 헤드지름 6 mm · 150 mm
514-501표준 IP67 헤드지름 6 mm · 250 mm
514-503표준 IP67 헤드지름 6 mm · 300 mm
514-504표준 IP67 헤드지름 6 mm · 400 mm
514-506표준 IP67 헤드지름 6 mm · 500 mm
514-509표준 IP67 헤드지름 8 mm · 150 mm
514-510표준 IP67 헤드지름 8 mm · 250 mm
514-512표준 IP67 헤드지름 8 mm · 300 mm
514-513표준 IP67 헤드지름 8 mm · 400 mm
514-515표준 IP67 헤드지름 8 mm · 500 mm
514-5804-20 mA 트랜스미터 · 출력 -25 ~ +100 °C지름 6 mm · 150 mm
514-5834-20 mA 트랜스미터 · 출력 -25 ~ +100 °C지름 6 mm · 300 mm
514-5864-20 mA 트랜스미터 · 출력 -25 ~ +100 °C지름 6 mm · 500 mm
514-5894-20 mA 트랜스미터 · 출력 0 ~ +200 °C지름 6 mm · 150 mm
514-5924-20 mA 트랜스미터 · 출력 0 ~ +200 °C지름 6 mm · 300 mm
514-5954-20 mA 트랜스미터 · 출력 0 ~ +200 °C지름 6 mm · 500 mm
514-6074-20 mA 트랜스미터 · 출력 0 ~ +250 °C지름 6 mm · 150 mm
514-6104-20 mA 트랜스미터 · 출력 0 ~ +250 °C지름 6 mm · 300 mm
514-6134-20 mA 트랜스미터 · 출력 0 ~ +250 °C지름 6 mm · 500 mm
514-5984-20 mA 트랜스미터 · 출력 0 ~ +350 °C지름 6 mm · 150 mm
514-6014-20 mA 트랜스미터 · 출력 0 ~ +350 °C지름 6 mm · 300 mm
514-6044-20 mA 트랜스미터 · 출력 0 ~ +350 °C지름 6 mm · 500 mm
516-200표준 IP67 헤드 · 1/2 in BSP지름 6 mm · 150 mm
516-203표준 IP67 헤드 · 1/2 in BSP지름 6 mm · 300 mm
516-206표준 IP67 헤드 · 1/2 in BSP지름 6 mm · 500 mm
516-209표준 IP67 헤드 · 1/2 in BSP지름 6 mm · 1000 mm
