TC Direct 516-200 RTD 센서

배관과 탱크에 나사로⁣ 체결하는 RTD

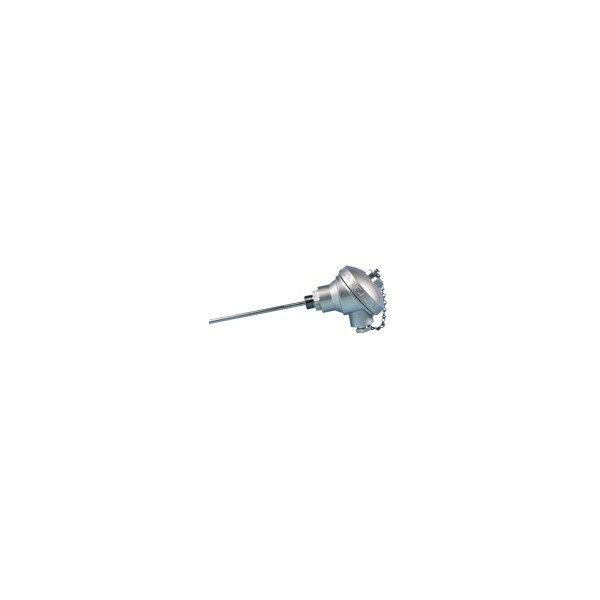

TC Direct 516-200 1/2 in BSP 프로세스 연결 Pt100 RTD⁣ 헤드 : 표준 IP67 헤드⁣ 프로세스 연결 : 1/2 in BSP 평행 나사⁣ 프로브 : 지름 6 mm × 150 mm

견적 받기

TC Direct 한국 독점 공급 파트너

TC Direct 516-200은 표준 IP67 헤드와 1/2 in BSP 평행 나사 프로세스 연결을 갖춘 Pt100 RTD(터미널 헤드형 저항 온도 센서)입니다. 지름 6 mm × 150 mm 316L 스테인리스 보호관을 배관과 탱크에 직접 체결합니다. IEC 60751 Class B 3선 소자입니다. (주)테솔이 국내에 공식 공급합니다.

프로세스 연결

516-200 체결 방법

1/2 in BSP 평행 나사를 배관이나 탱크의 나사 구멍에 체결합니다. 프로브 길이 150 mm는 프로세스 나사 육각부 아래를 기준으로 한 값입니다.

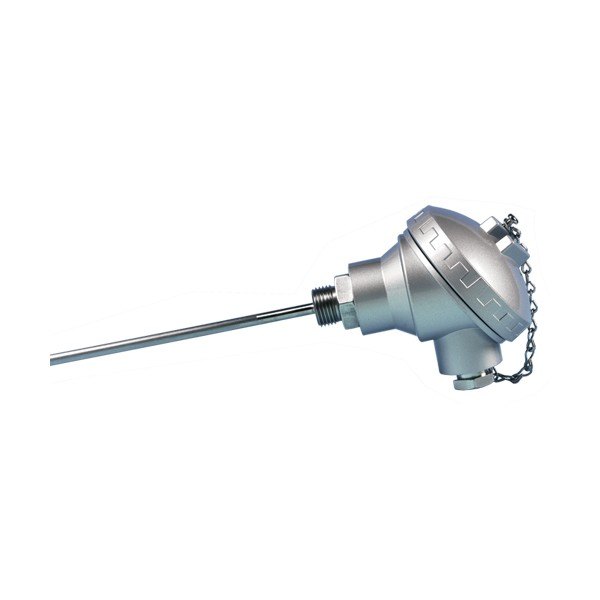

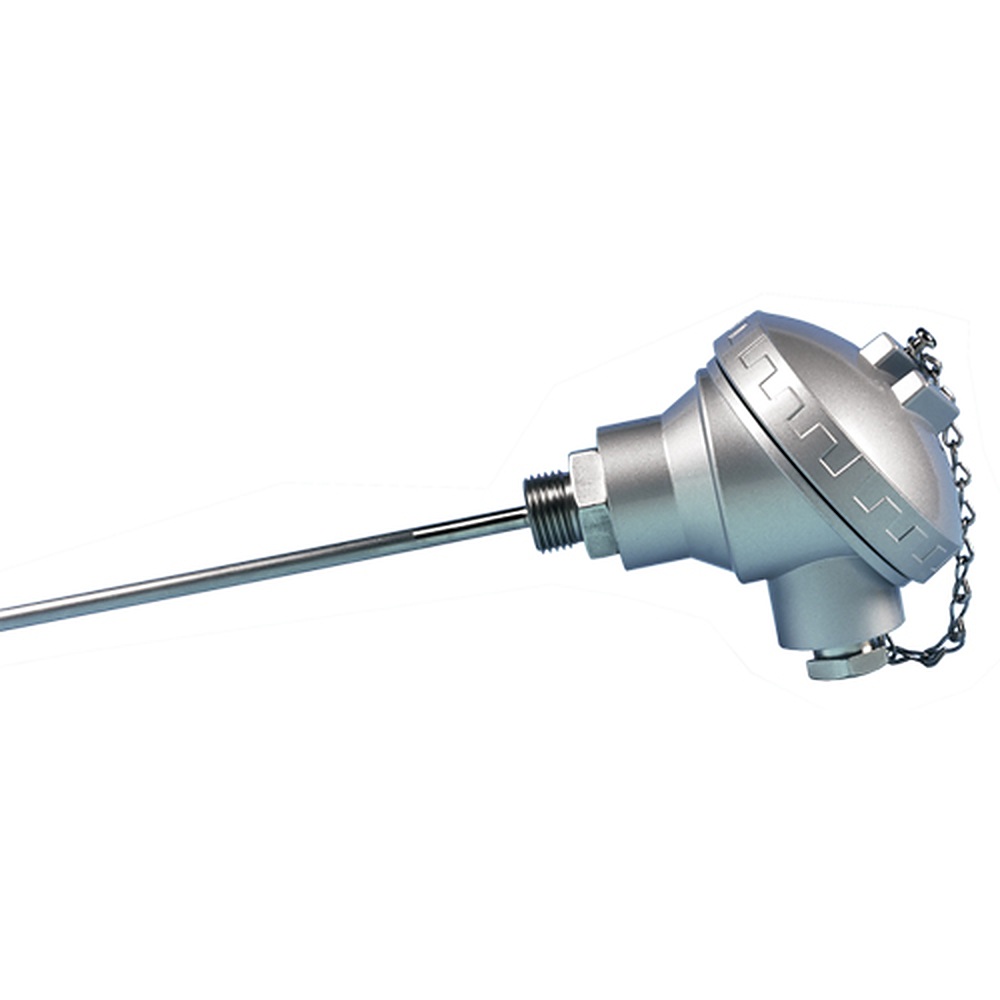

접속 헤드가 달린 금속 보호관 RTD 센서

사양

516-200 규격표

활용 분야

516-200이 필요한 설비

• 배관·탱크 설치 — 나사로 달아 공정 온도를 측정합니다.

같은 계열

516-200과 나사 연결이 없는⁣ 모델

• 513-211 — 헤드 63 × 49 mm의 마이크로 헤드. 좁은 장비용
• 514-420 — 미니어처 IP67 방수 헤드, 지름 3·6 mm
• 514-500 — 표준 IP67 헤드, 굵은 6·8 mm 보호관
• 514-580 — 헤드 안 트랜스미터가 4-20 mA 출력
