TC Direct 514-580 RTD 센서

온도를 전류 신호로⁣ 보내는 헤드형 RTD

TC Direct 514-580 4-20 mA 트랜스미터 내장 RTD⁣ 프로브 : 지름 6 mm × 150 mm⁣ 규격 등급 : IEC 60751 Class B⁣ 결선 방식 : 3선

견적 받기

TC Direct 한국 독점 공급 파트너

TC Direct 514-580은 표준 방수 헤드 안에 트랜스미터를 넣어 온도를 4-20 mA로 출력하는 Pt100 RTD(터미널 헤드형 저항 온도 센서)입니다. 이 품번의 출력 범위는 -25~+100 °C이고 프로브는 지름 6 mm × 150 mm입니다. 제어반에 전류 신호로 바로 연결하는 루프에 맞습니다. (주)테솔이 국내에 공식 공급합니다.

출력 범위

514-580의 4-20 mA 스케일

4-20 mA 출력 범위는 품번마다 정해져 있습니다. 514-580은 -25~+100 °C를 4-20 mA로 내보내며, 0~+200 °C·0~+250 °C·0~+350 °C 출력은 다른 품번입니다. 센서 자체의 사용 범위와 출력 범위는 서로 다른 값이므로 제어기 입력 스케일은 출력 범위에 맞춥니다.

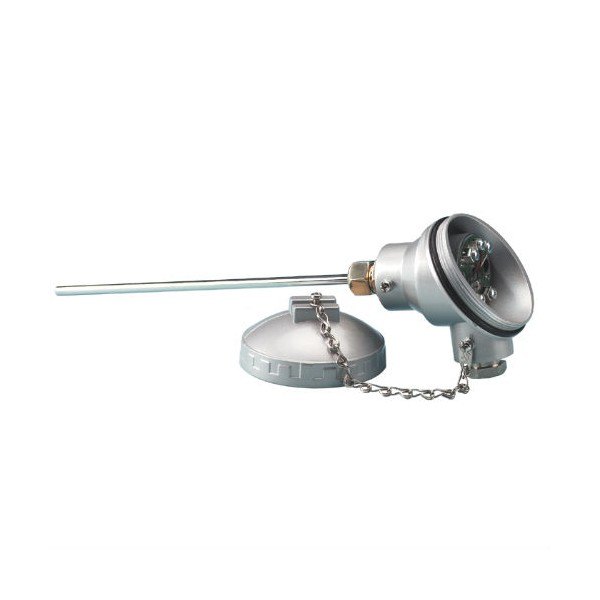

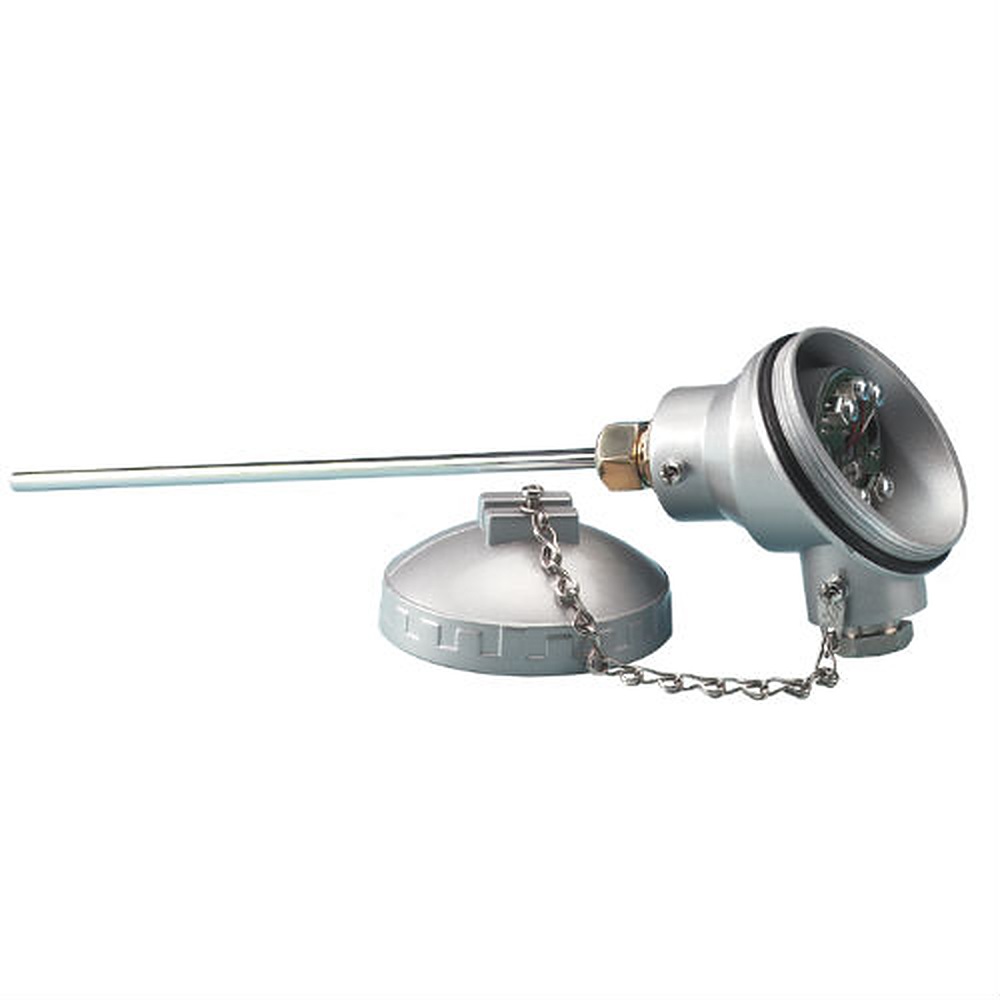

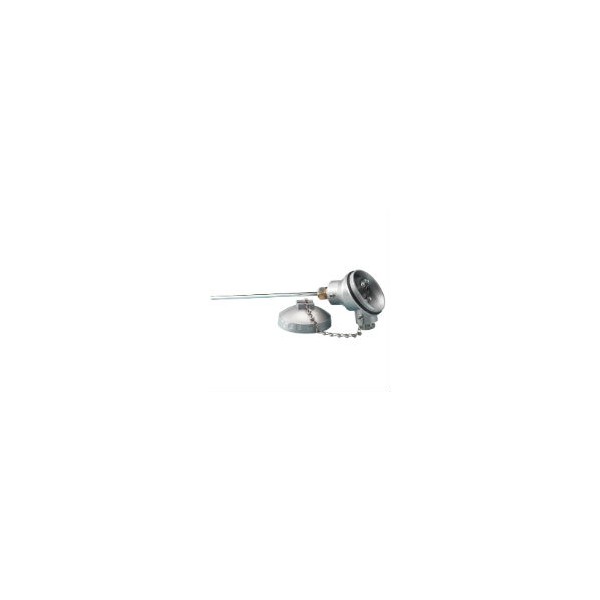

뚜껑을 연 단자 헤드가 보이는 금속 관 RTD 센서

사양

514-580 사양

활용 분야

514-580이 맞는 제어 입력

• 4-20 mA 제어 입력 — 제어반에 전류 신호로 온도를 전달합니다.

같은 계열

514-580과 비교하는⁣ 헤드 구성

• 513-211 — 헤드 63 × 49 mm의 마이크로 헤드. 좁은 장비용
• 514-420 — 미니어처 IP67 방수 헤드, 지름 3·6 mm
• 514-500 — 표준 IP67 헤드, 굵은 6·8 mm 보호관
• 516-200 — 1/2 in BSP 평행 나사로 배관·탱크에 체결
